一、光纤也有“强迫症”​

光纤就像一条敏感的“神经”，从头到脚都渴望完美闭合。当我们使用OFDR（光频域反射）技术给这根“神经”做体检时，它会通过独特的“光指纹”（瑞利散射）告诉我们哪里有应变产生、哪里有温度变化。但如果光纤的尾巴，也就是链路末端没处理好，就像给这条神经末梢贴了块劣质创可贴，不仅体检结果会出错，还可能让整根神经“崩溃”。今天，我们就来扒一扒那些让工程师抓狂的“末端杀手”。

二、光纤尾巴的“两宗罪”​

1、 罪状一：尾端变身“反光镜”，闪瞎探测器

想象一下，你在电影院看电影，突然有人打开手机闪光灯，而光纤末端的菲涅尔反射就是这个“破坏王”。

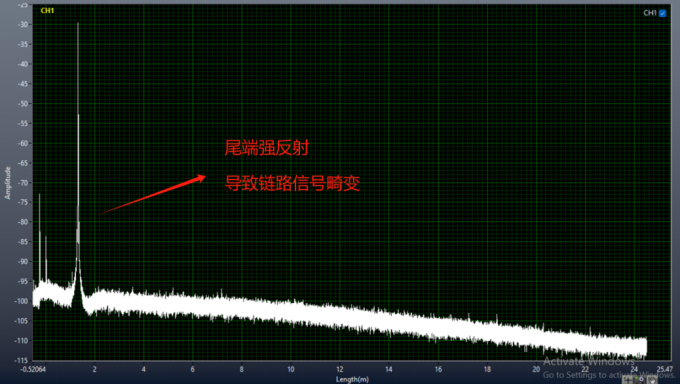

标图1. 尾端强反射题



 原理：当光纤末端直接暴露在空气中，光从玻璃（折射率约1.5）射入空气（折射率1.0）时，会像照镜子一样“Duang”地反射回来！这相当于在OFDR系统里引爆了一颗“闪光弹”。

后果：信号被“闪瞎”，反射光强度会淹没原本的光纤链路信号，从而影响正常的传感监测。

解决方案：

1. 在光纤尾端涂上光纤折射率匹配膏，让光“丝滑”过渡到空气中，从而降低了光纤链路的尾端高反射。
2. 对光纤尾端进行处理，将尾端研磨成斜8°面或是直接熔接APC类型跳线接头，让反射光“迷路”无法原路返回。
3. 当然，也可直接对接高效且稳定的ERE尾端反射消除器，让光纤链路完美通行。



（a）光纤匹配膏

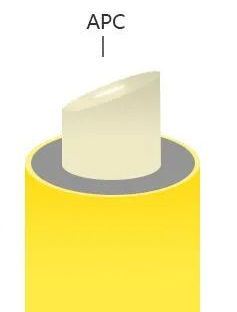

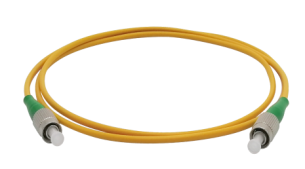

（b）APC斜8°光纤接头

（c）ERE尾端反射消除器

 图2. 尾端处理常用工具



2、罪状二：端面污染成“减速带”，信号堵车

如果光纤端面沾了灰尘、指纹或油污，就像在高速公路上撒了一地钉子。

原理：脏污会导致光信号“翻车”，划痕更是直接给信号“开罚单”（导致光信号减弱）。

后果：

1）光纤链路信号下降：导致无法有效分析通信样件或是传感样品状态。

2）传感距离缩水：例如原本能测50米的光纤，末端20米数据全糊成“马赛克。”

3）传感监测能力下降：传感测试范围缩小，传感稳定性下降，测试过程中更容易出现异常值。

解决方案：

1. 每天给光纤“洗脸”：用光纤清洁器或使用无尘布蘸酒精擦拭端面。
2. 不用的光纤首、尾端戴“安全帽”：养成良好习惯，每次使用后及时盖上防尘帽，拒绝让“脏污”有可乘之机。



（a）光纤清洁器

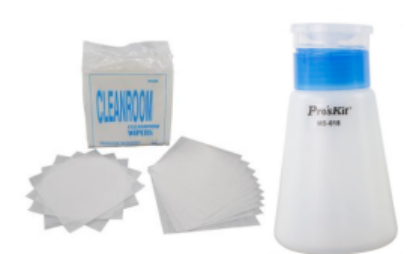

（b）无尘布与酒精

 图3. 常见的光纤清洁工具



总结一句话就是：“一擦二盖三体检”。一擦（每次使用前进行清洁处理）；二盖（不测或使用完毕及时戴帽）；三体检（正式测试前扫描观察OFDR曲线）。在OFDR的世界里，测试的顺利与否，藏在每一处细节中。“尾端不消光，数据两行泪；细节做到位，甲方笑出泪。”

注：过往文章中我们已详细介绍了如何分析和判断OFDR曲线状态，如果想进一步了解，可以点击下面文章链接进行阅览。
