3、坐标文件输出

方法一：脚本法

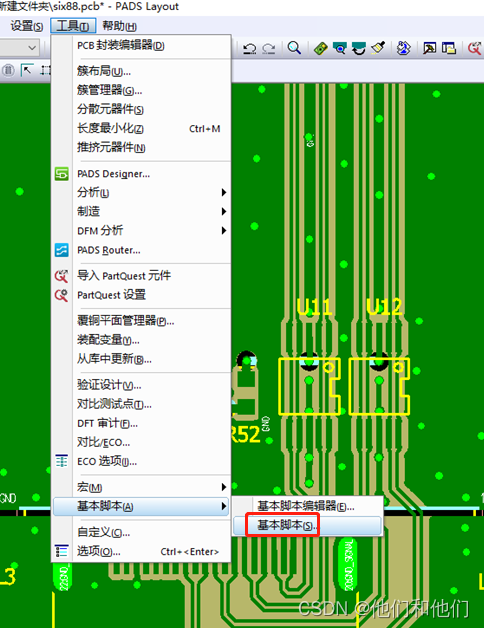

1.执行菜单命令“工具”→“基本脚本”→“基本脚本”，如图所示

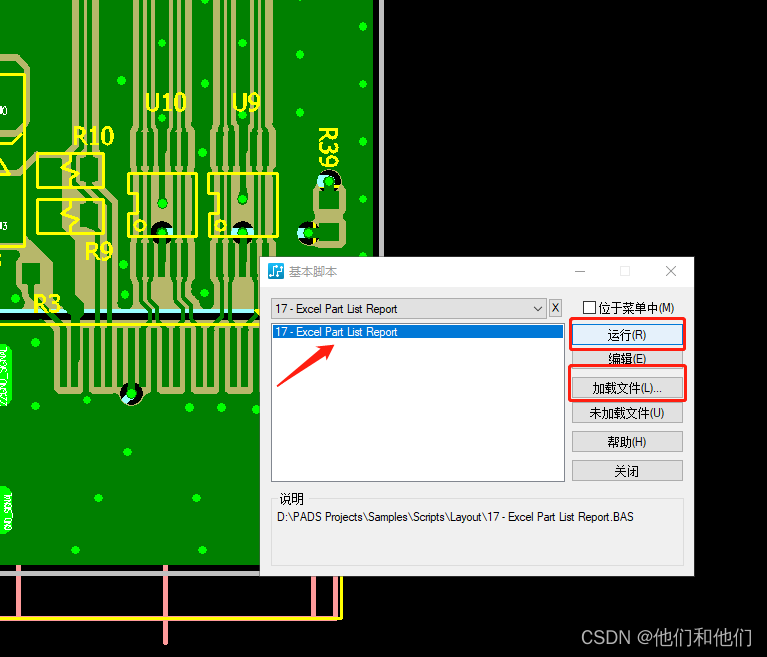

2.在随后弹出的“基本脚本”对话框中，选择“17-Excel Part List Report”，

并单击【运行】按钮，如图所示。

 方法二：camplus

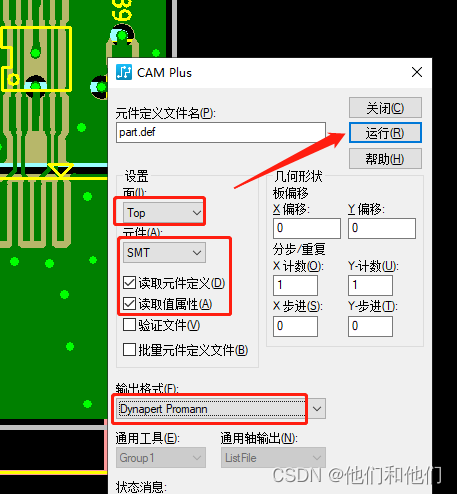

执行菜单命令“文件”→“CAM Plus”，

进入“CAM Plus”对话框并设置参数，如图所示

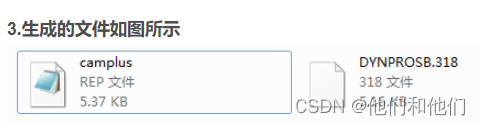

 BOT面同理，输出文件
