allegro如何将A板复制到B板中 (sub drawing功能的应用)

1、sub drawing功能类似其他软件（AD\PADS）复制粘贴功能，但在allegro中想从A板复制到B板，常规的复制粘贴就行不通了（在allegro中常规的复制粘贴只能在同一个PCB中使用）这就需要用到subdrawing功能了（如B板需要用A板的外框、定位孔、接插件位置等等需要将这些东西复制到B板上来，则可以通过调用subdrawing来实现）

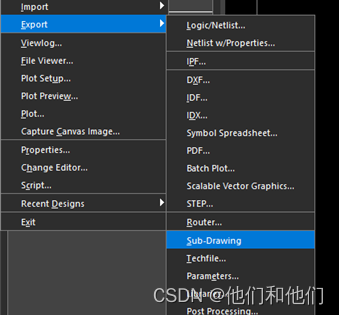

2、先从APCB导出placement及sub-drawing，导出sub-drawing时注意Find选项处勾选要复制的东西，接着选择参考点或用命令X 0 0后进行保存即可创建subdrawing。

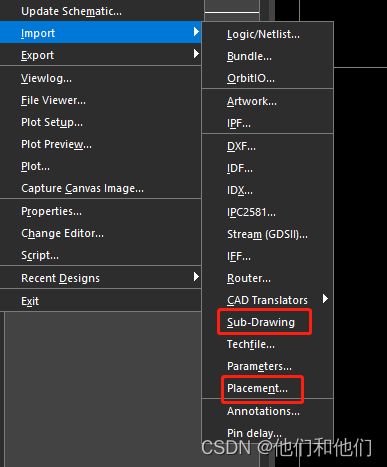

3、导入之前创建的placement和subdrawing 到B板中即可实现复制功能（将之前创建的subdrawing即.clp文件放到B板的文件夹中）

4、复用别人已布局和拉线后的module时，需将自己板内相同module部分删除然后在导入

此时导进来的module是带有网络属性的。
