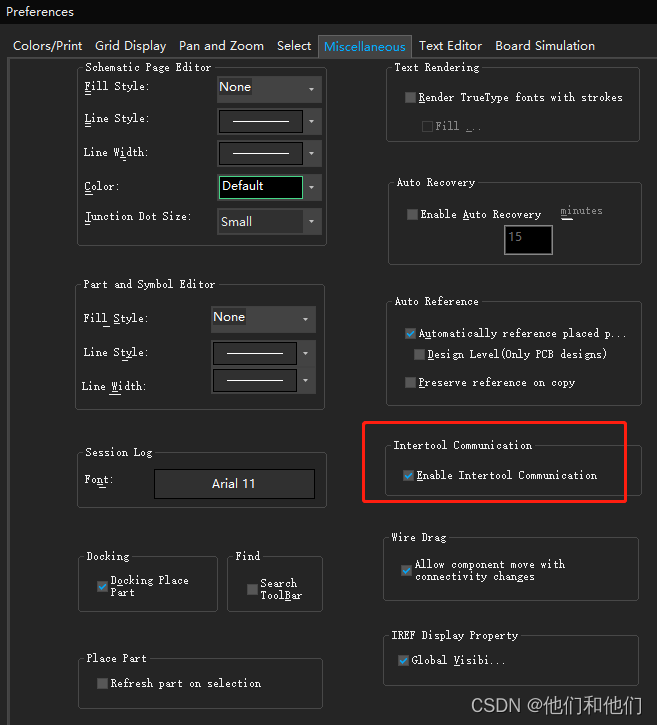

1、SCH部分设置：Option ---  preference 打开参数机密那，选择 Miscellaneous 选项勾选交互模式



2、PCB部分设置：通过导入SCH输出的网标就行关联

方法一，直接在Capture CIS 界面PCB菜单进行直接建立PCB文件

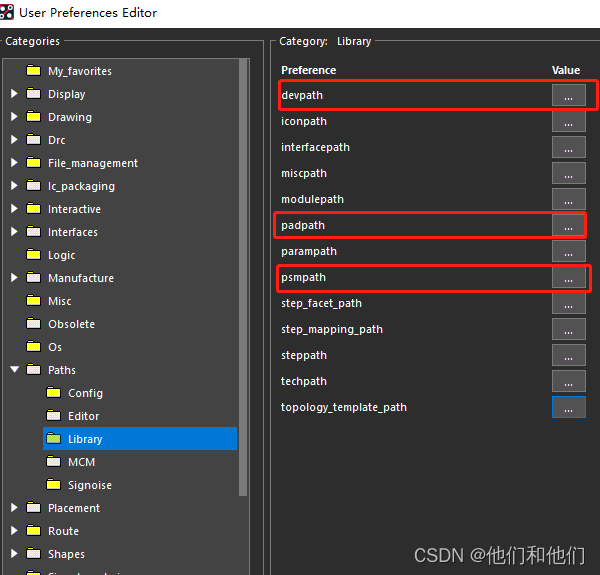

方法二，新建PCB文件，然后设置好library路径  Setup --  user  preference ---  paths--library---devpath/padpath/psmpath（将这三者路径设置为封装库路径）

3、相关信息关联好后，在PCB界面设置高亮（Display ---Highlight ）然后就通过选择移动命令移动器件，SCH那边也同步高亮
