RISCV Debug Module--通过JTAG访问DM寄存器

之前文章入口：RISCV Debug Module功能解读

有人这样评价RISCV Debug Module——默默无闻，但异常重要，且难以理解。学习完Debug Module，有一种轻舟已过万重山的感觉。

RISCV Debug Module通过JTAG接口与外界调试器产生交互，外界调试器首先通过JTAG访问Debug Module寄存器，进而访问RSICV内部通用寄存器、CSR、内存数据等。

关于JTAG，网上有很多资料，简言之，JTAG协议有4个必选信号TMS,TDI,TDO,TCLK，每个信号都是1bit，因此是串口协议。向这4个信号打数据，经过TAP状态机，访问指令寄存器IR和数据寄存器DR（IR和DR的解码逻辑取决于具体芯片，代表着这块芯片支持的调试功能）。经过以上步骤，即可将0101这样的单比特数据转换成丰富多样的调试操作。

此时你会想，给JTAG打的数据是0101这样的格式，岂不是很难理解，毕竟它不像AMBA这样的总线协议，有addr、data这样的信号。其实在实际使用时，调试软件都会将底层协议转换成方便人类阅读的函数，比如通过JTAG访问某个Debug Module寄存器，只需要直接调用WriteDMI(addr, data)这样的函数。但是理解底层数据的流转，能帮助我们理解JTAG协议。

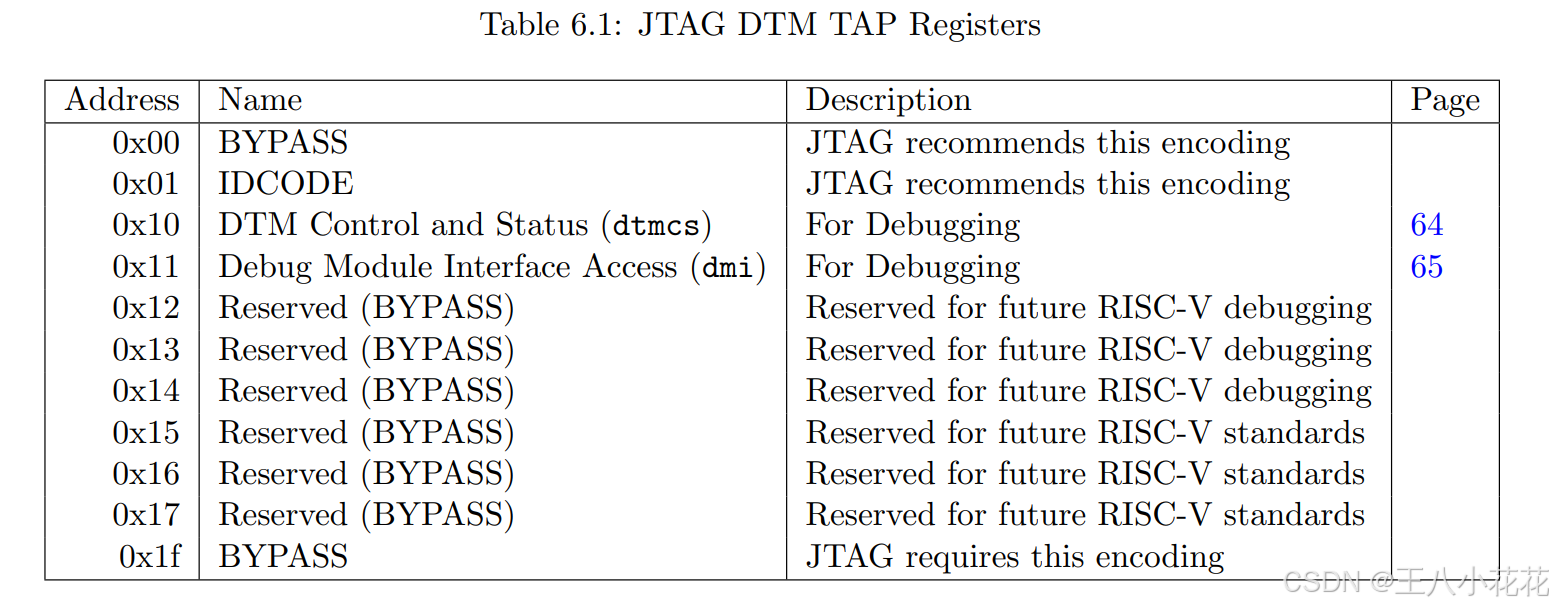

表6.1摘自riscv debug spec. RISCV Debug Module中的JTAG IR必须至少为5bits（标准JTAG协议规定IR至少为2bits），复位后IR指向IDCODE设备识别寄存器。笔者认为，最常用的IR是位于0x11的Debug Module Interface Access(dmi)寄存器，dmi即Debug总线，几乎所有的Debug操作都需要访问dmi寄存器，比如访问RISCV通用寄存器、CSR、内存等操作。

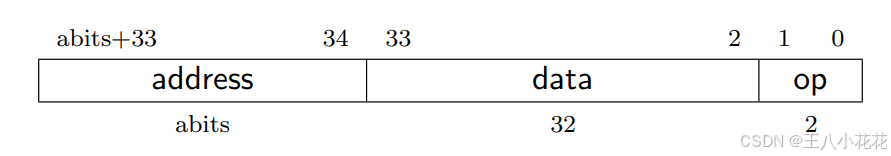

可以理解为dmi寄存器是Debug Module的大门，通过这个入口，可以访问到Debug Module的内部寄存器。dmi寄存器与Debug Module内的众多寄存器，对应关系详见表3.8。这里需要注意，不管你要读还是写Debug Module内部寄存器，都需要写dmi寄存器。dmi[1:0]代表操作类型，1为读，2为写，dmi[33:2]代表读写数据，dmi[abits+33:34]代表地址，一般abits是7。

 下面通过一个例子来说明通过JTAG访问Debug Module寄存器，信号是如何流转的。

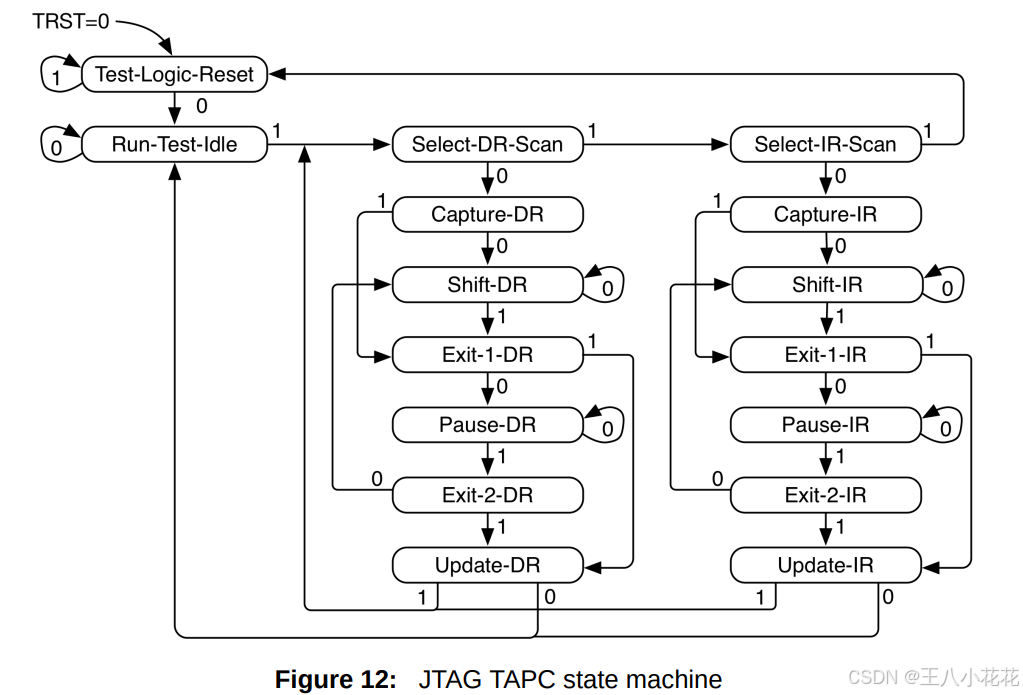

首先贴一个TAP状态机在这里，方便对照着理解。TMS,TDI,TDO,TCLK四个信号中，TMS控制状态机的流转，TDI是数据输入，只需要在Shift状态下给值，TDO是数据输出，只需要在Capture状态下取值。

TMS=0, TAP => Run-Test-Idle

TMS=1, TAP => Select-IR-Scan

TMS=0, TAP => Capture-IR

TMS=0, TAP => Shift-IR, TDI= IR(要选择的IR，比如要选择DMI，这里是5'h11，每个TCK给1个bit数据，这个过程保持TMS为0)

TMS=1, TAP => Exit-1-IR

TMS=1, TAP => Update-IR

TMS=0, TAP => Run-Test-Idle

以上步骤为Scan IR，即可选中Dmi寄存器，接下来为Scan DR。

TMS=0, TAP => Run-Test-Idle

TMS=1, TAP => Select-DR-Scan

TMS=0, TAP => Capture-DR

TMS=0, TAP => Shift-DR, TDI=DR_data(即给对应的IR DMi要灌的数据，例如[41:0]={7'h10, 32'h1, 2'h10}，只不过每个TCK cycle只能灌1bitDR_data, 这个过程中保持TMS为0)

TMS=1, TAP => Exit-1-DR

TMS=1, TAP => Update-DR

TMS=0, TAP => Run-Test-Idle

以上，先选IR，再给所选IR灌数据，即可将[41:0]={7'h10, 32'h1, 2'h10}这个数据给到DMI寄存器，这个数据代表的含义是把32‘h1写给位于Debug总线地址为7'h10的dmcontrol寄存器。
