随着现代无线通信技术的迅速发展，超宽带MIMO天线作为通信系统中的关键组件，其研究和应用取得了显著进展。超宽带技术因其在高数据速率、低功耗以及低延迟方面的突出优势，已成为下一代无线通信的研究热点。而MIMO技术通过空间复用提升通信系统容量，已被广泛应用于5G及未来6G通信领域。然而，如何在有限的天线尺寸内实现超宽带特性，同时确保多天线间的高隔离度和低互耦效应，仍是当前研究的核心难题。

当前，大量研究集中于小型化超宽带MIMO天线的设计。例如，通过引入电磁带隙结构（Electromagnetic Band Gap, EBG）、人工表面等方法优化天线性能的研究，已经取得了一些成果。相关研究表明，基于这些技术的天线可以实现较高的带宽覆盖和良好的隔离性能。然而，在降低天线尺寸的同时，如何进一步优化增益和方向图仍是一个亟待解决的问题。

5G通信的发展对天线的性能提出了更高要求。例如，根据国际电信联盟（ITU）的报告，5G网络需要支持超过10Gbps的数据传输速率，这要求天线在超宽频带内具备高效传输能力。而未来6G通信系统预计将覆盖频率高达100GHz以上，如何在更高频率范围内实现高性能小型化天线的设计，将成为下一阶段的研究重点。

2.理论意义

超宽带MIMO天线设计具有重要的理论研究价值。首先，本研究涉及的天线设计理论包含了超宽带技术、MIMO通信原理以及电磁场理论的综合应用。这不仅拓展了现有天线设计的理论基础，还为多学科交叉领域的创新提供了新的研究方向。

通过本研究提出的天线设计方案，可以深入探索天线小型化与宽频带特性之间的平衡关系，并在理论上揭示互耦效应抑制的机理和优化方法。这些研究成果有助于推动天线设计从经验驱动向理论驱动的转变，为未来通信系统的天线设计提供坚实的理论支撑。

最后，本研究在仿真与实验验证过程中采用的技术方法，包括参数优化、性能评估以及多功能设计等方面，具有普适性和可推广性。通过对小型化超宽带MIMO天线的研究，可以为其他无线通信系统中天线的设计提供理论指导。尤其在高频段通信场景下，本研究提出的方法可以有效解决小型化与高性能之间的矛盾，为天线设计理论的进一步发展做出贡献。

3.应用前景

随着5G网络的大规模部署以及6G技术的加速研发，超宽带MIMO天线在未来通信系统中具有广阔的应用前景。超宽带技术因其能够提供高数据速率、低功耗和低延迟的特性，被认为是未来物联网、智能家居、无人驾驶等领域的关键支撑技术。通过本研究设计的小型化超宽带MIMO天线，可以更好地满足这些应用场景的需求。

在5G通信系统中，MIMO技术通过提高频谱利用率，显著提升了通信容量。以5G基站为例，当前单个基站需要集成多达64或更多天线单元，以实现多用户同时通信。小型化超宽带MIMO天线能够有效减少基站的体积和重量，同时确保其高效传输性能，从而提高通信设备的集成度和灵活性。

未来6G通信预计将实现太赫兹频段通信以及更广泛的全球覆盖，这对天线性能提出了更高的要求。例如，根据相关研究，6G系统需要支持1Tbps以上的数据传输速率，且覆盖范围需要扩展至低地轨道卫星通信（LEO）场景。在这样的背景下，本研究提出的小型化超宽带MIMO天线设计方法，可以在太赫兹频段实现高增益和宽频带特性，为6G通信设备的研发提供技术支持。

随着通信技术在国防、医疗、工业等领域的深入应用，超宽带MIMO天线的需求也在不断增长。例如，在国防领域，小型化天线可以应用于无线通信和雷达系统；在医疗领域，高性能天线有助于提升成像系统的分辨率和数据传输能力；在工业领域，超宽带天线可以为工业物联网提供更高效的数据通信支持。综上所述，本研究成果不仅可以推动无线通信技术的发展，还可以为其他相关领域的技术创新提供新的思路。

三、预期结果及成果形式

1.预期结果

搭建并完成一款小型化、高性能的超宽带MIMO天线系统，满足未来5G及6G通信对高增益、宽带宽、高隔离度的要求。设计方案涵盖理论分析、仿真优化和实验验证，并通过精准的参数调整实现天线性能的最优配置。最终，完成两款具有差异化应用场景的超宽带MIMO天线设计，分别突出小型化和宽频段覆盖特点，确保天线在高频段通信中的实用性和稳定性。

2. 成果形式

（1）设计并搭建两款超宽带MIMO天线的实物模型，通过仿真优化和实验验证实现高隔离度、宽频段覆盖和高增益性能指标。

（2）编写并测试用于天线参数仿真与优化的完整软件模型，明确天线性能提升的设计流程和核心算法。

（3）撰写一篇不少于8000字的学术论文，全面论述天线设计原理、优化方法及性能验证结果，为天线设计理论提供创新支持。

四、可行性分析（已具备的条件和待解决的问题；拟采取的研究方法、技术路线、实验方案等）

1.已具备的条件

（1）文献资源：图书馆和数据库已提供丰富的关于超宽带天线设计和MIMO系统研究的纸质及电子资源，涵盖相关期刊和论文文献。

（2）技术指导：具备相关领域专业教师的指导，可以为研究中的设计难点和实验问题提供技术支持。

（3）设计与仿真基础：已掌握使用CST、HFSS等仿真工具进行天线建模和性能优化的方法，并具备扎实的天线设计理论基础。

（4）实验设备：具备矢量网络分析仪（VNA）等实验设备，为天线性能测试和验证提供保障。

2.待解决的问题

（1）带宽优化问题：如何在天线小型化的前提下，实现超宽频段的覆盖，并满足不同通信场景的应用需求。

（2）互耦效应抑制：在MIMO天线设计中，需要进一步研究电磁带隙结构（EBG）、天线阵列布局等方法，以降低天线单元之间的互耦效应。

（3）设计参数优化：需要明确天线的关键参数（如带宽、增益、隔离度、方向图等），并结合实际需求优化其配置。

（4）高频段应用适配：针对未来6G通信中更高频段的需求，需要研究适应高频通信场景的天线设计方案。

3.拟采取的研究方法

（1）系统分析法
对超宽带MIMO天线的组成部分及性能指标进行系统性分析，包括带宽、增益、方向图和隔离度等关键参数，确保天线设计的整体性能和稳定性。

（2）实验研究法
通过实验验证设计方案的可行性和有效性，利用仿真软件（如CST和HFSS）优化天线参数，同时通过实物测试数据评估仿真结果的准确性。

（3）案例研究法：借鉴已有的超宽带MIMO天线设计案例，特别是小型化天线和宽频段覆盖天线的经典研究，通过比较与模拟实验研究，提炼天线设计中的关键技术方法。结合实际通信场景，对设计的超宽带MIMO天线进行仿真与测试，分析不同场景下的天线性能表现，并对其优化效果和适用性进行深入探讨，以进一步证明所设计方案的实用性和可靠性。

4.技术路线

本研究提出的小型化超宽带MIMO天线设计方案，主要分为硬件设计和仿真优化两部分，旨在通过结合理论研究、仿真分析和实验验证，设计出满足5G及未来6G通信系统需求的高性能天线。技术路线如下：

系统整体框图

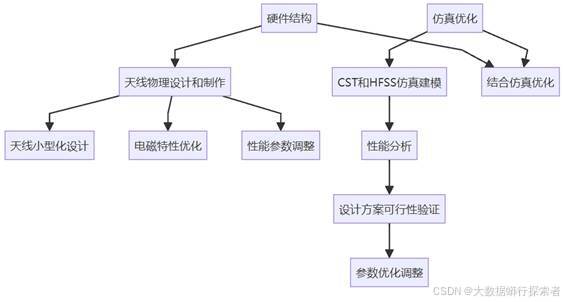

天线设计主要涉及两大部分：硬件结构和仿真优化。硬件部分包括天线的物理设计和制作，主要内容为天线结构的小型化、电磁特性优化和性能参数调整。仿真部分通过CST和HFSS软件进行仿真建模与性能分析，验证设计方案的可行性并对参数进行优化调整。系统整体流程框图如图1所示：

图1 系统整体流程框图

理论研究与目标明确

对超宽带技术和MIMO天线的原理进行深入研究，明确5G及6G通信对天线性能的需求和技术难点。

确定天线设计目标，包括小型化设计、带宽覆盖范围（≥80%）、隔离度（≥20dB）、增益（≥6dBi）等核心性能指标。

仿真建模与优化设计

使用CST和HFSS建立天线的三维模型，基于超宽带技术对天线结构进行设计和优化。

针对不同的应用场景设计两款天线模型：一款重点解决小型化问题，另一款突出宽频带覆盖性能。

引入电磁带隙结构（EBG）或其他互耦抑制技术，降低天线单元之间的互干扰效应。

实验验证与性能评估

制作天线实物模型，通过矢量网络分析仪（VNA）测试天线的S参数、增益、方向图等性能指标。

在暗室中测试方向图和增益分布情况，验证天线的辐射特性是否满足设计需求。

优化设计与迭代改进

基于仿真与实验结果，调整天线参数并优化设计方案，确保天线性能符合设计目标。

探讨天线在不同通信场景中的适应性，并对设计方法进行总结，为后续研究提供参考。

系统实现过程流程图

天线设计的具体实现步骤如图2所示：

图2 系统实现过程流程图

天线建模与仿真

使用CST和HFSS软件建立天线模型，初步确定天线的结构尺寸、馈电方式和电磁参数。

进行仿真分析，观察天线在目标频段内的S参数变化、带宽覆盖范围和增益分布。

小型化与优化设计

在天线建模的基础上，调整天线的几何结构，通过引入共形设计或加载寄生单元实现天线的小型化。

通过电磁仿真优化带宽覆盖范围和方向图性能，确保天线满足多功能通信需求。

实验平台搭建与测试

制作两款天线实物模型，利用矢量网络分析仪（VNA）测试S参数、隔离度和增益性能。

在暗室环境中测试方向图特性，并对实际测试结果与仿真结果进行比对验证。

性能优化与总结

根据实验数据对天线性能进行分析，优化参数设计，提高设计方案的可靠性和稳定性。

总结优化方法，形成一套可推广的天线设计和验证流程，为超宽带MIMO天线的进一步研究提供支持。

五、研究方案

1.仿真建模与优化分析

建立初步模型

使用CST和HFSS软件进行三维建模，确定天线的初步物理结构和设计参数。

确定两款天线的设计目标，一款注重小型化（尺寸≤30mm×30mm），另一款注重宽频段覆盖（覆盖范围≥80%）。

优化电磁特性

针对天线性能指标（带宽、增益、方向图和隔离度）进行参数优化，逐步调整天线尺寸、馈电结构和加载方式。

引入电磁带隙结构（EBG）或多天线单元间的去耦网络，进一步抑制互耦效应，提升天线性能。

2.硬件制作与实验验证

制作天线实物模型

选择合适的介质材料和导体材料，制作天线实物模型，确保其符合仿真设计的几何尺寸和结构特性。

检查实物模型与仿真模型的一致性，避免制作误差对测试结果的影响。

搭建实验平台

使用矢量网络分析仪（VNA）测试天线的S参数，评估带宽覆盖范围和隔离度指标。

在暗室中测试天线的方向图特性和增益分布，分析天线的辐射性能和空间覆盖能力。

3.数据分析与性能优化

实验数据记录与分析

记录天线在不同频率下的S参数变化，分析实际测试数据与仿真数据的偏差，并找出优化方向。

观察实验过程中天线的方向图和增益特性，评估其在目标频段内的性能表现。

参数调整与优化改进

根据实验结果调整天线设计参数，优化天线性能，确保其满足多场景通信需求。

通过多次实验验证优化效果，总结天线设计与测试的关键方法。

4.可行性分析

已具备的条件

实验设备与工具：暗室测试环境、CST和HFSS仿真软件，可充分满足设计和测试需求。

技术指导与资源支持：研究得到相关专业教师的技术支持，并可从图书馆获取丰富的文献资源，为理论研究和技术实施提供支持。

设计基础：已掌握天线建模与仿真优化的基本方法，并具备扎实的超宽带和MIMO技术理论知识。

待解决的问题

设计与仿真一致性问题：如何通过优化设计和高精度加工，确保天线实物与仿真模型性能一致。

小型化与高性能兼顾：如何在有限尺寸下实现带宽覆盖、增益提升和互耦抑制的性能平衡。

高频段适配性问题：针对未来6G通信的需求，需进一步探索天线在高频段的可用性和性能优化方法。

六、主要参考文献

[1]南敬昌,赵龙友,高明明,等.一种紧凑型低耦合超宽带MIMO天线设计[J].电波科学学报,2024,39(04):732-740.

[2]许刚.基于平面结构的超宽带天线研究与设计[D].河南师范大学,2022.

[3]邓蔚.超宽带天线的小型化研究[D].桂林电子科技大学,2023.

[4]郁剑,郝哲轩.一种新型超宽带天线的设计[J].无线电工程,2022,52(05):859-863.

[5]陈什和.小型化和圆极化超宽带天线的设计与研究[D].桂林电子科技大学,2021.

[6]李晨昕.超宽带天线及其阵列技术研究[D].国防科技大学,2019.

[7]武风波,杨财正,王树奇.毫米波超宽带阵列天线设计[J].电子设计工程,2024,32(23):168-172.

[8]郭子放,韩邦杰.一种超宽带双极化紧耦合全金属阵列天线设计[J/OL].无线电工程,1-8[2024-12-24].

[9]吴江东,王诗.具有高隔离度的UWB-MIMO天线设计[J/OL].微波学报,1-10[2024-12-24].

[10]邱小荣,姚善化,杨天楚.一种适用于5G多频段的超宽带天线小型化设计[J/OL].重庆工商大学学报(自然科学版),1-9[2024-12-24].

[11]李其强,王新,杨凯,等.一种高隔离度陷波UWB-MIMO天线设计[J].无线电工程,2024,54(11):2618-2623.

[12]张辉.具有陷波特性的小型超宽带MIMO天线的设计研究[D].南京邮电大学,2023.

[13]周伟.基于超材料的5G高隔离度MIMO天线设计[D].哈尔滨工程大学,2023.

[14]王明寰.小型化高隔离度超宽带MIMO天线的研究与设计[D].辽宁工程技术大学,2022.

[15]李瑶.小型化MIMO天线的低耦合设计与研究[D].西安电子科技大学,2022.

[16]宋杨.小型化UWB-MIMO天线设计与研究[D].辽宁工程技术大学,2022.

[17]刘力,张汐,朱佳乐,等.小型化超宽带陷波MIMO天线设计[J].微波学报,2021,37(S1):52-55.

[18]苏勇铭,黄玉兰,吕梅.一种小型化双陷波超宽带MIMO缝隙天线设计[J].电子元件与材料,2021,40(12):1246-1253.

[19]郝芸,叶喜红,张志利.紧凑型4×4单元超宽带MIMO缝隙天线设计[J].电子器件,2018,41(03):582-586.

[20]刘冰冰,杨兵,王艳,等.汽车通信系统中的超宽带MIMO天线设计与仿真[J].无线电通信技术,2018,44(03):306-309.

[21]Janapala Doondi Kumar,Nesasudha M.A highly miniaturized antenna with wider band for biomedical applications.[J]. Electromagnetic biology and medicine.

[22]Zi Xin Oh,Kim Ho Yeap,Chow Shen Voon,Koon Chun Lai,Peh Chiong Teh.A multiband antenna for biomedical telemetry and treatments[J]. Journal of Physics Conference Series.

[23]Abdullah Muhammad Mahfouz,Ali Ahmed Younis Ibraheem,Osama M.Design and modeling of a multiband electrically coupled loop antenna for biomedical applications[J]. Haraz.Microsystem Technologies.
