MP2144

芯片介绍

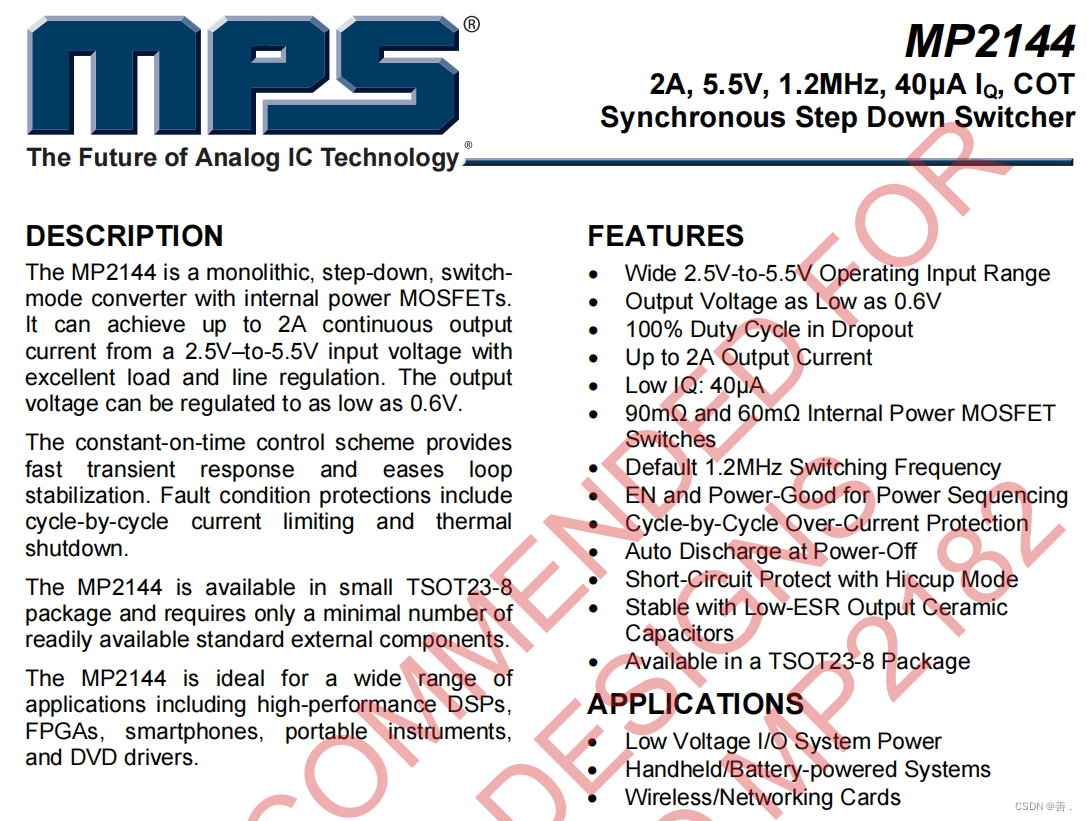

MP2144是一款具有内部功率MOSFET的单片降压开关模式转换器。它可以从2.5V到-5.5V的输入电压实现高达2A的连续输出电流，具有出色的负载和线路调节。输出电压可以调节到低至0.6V。

恒定导通时间控制方案提供快速瞬态响应并简化环路稳定。故障状态保护包括逐周期限流和热关断。

MP2144采用小型TSOT23-8封装，只需要最少数量的现成标准外部组件。

MP2144非常适合各种应用，包括高性能DSP、FPGA、智能手机、便携式仪器和DVD驱动程序。

设计个5v转1.2V的电路

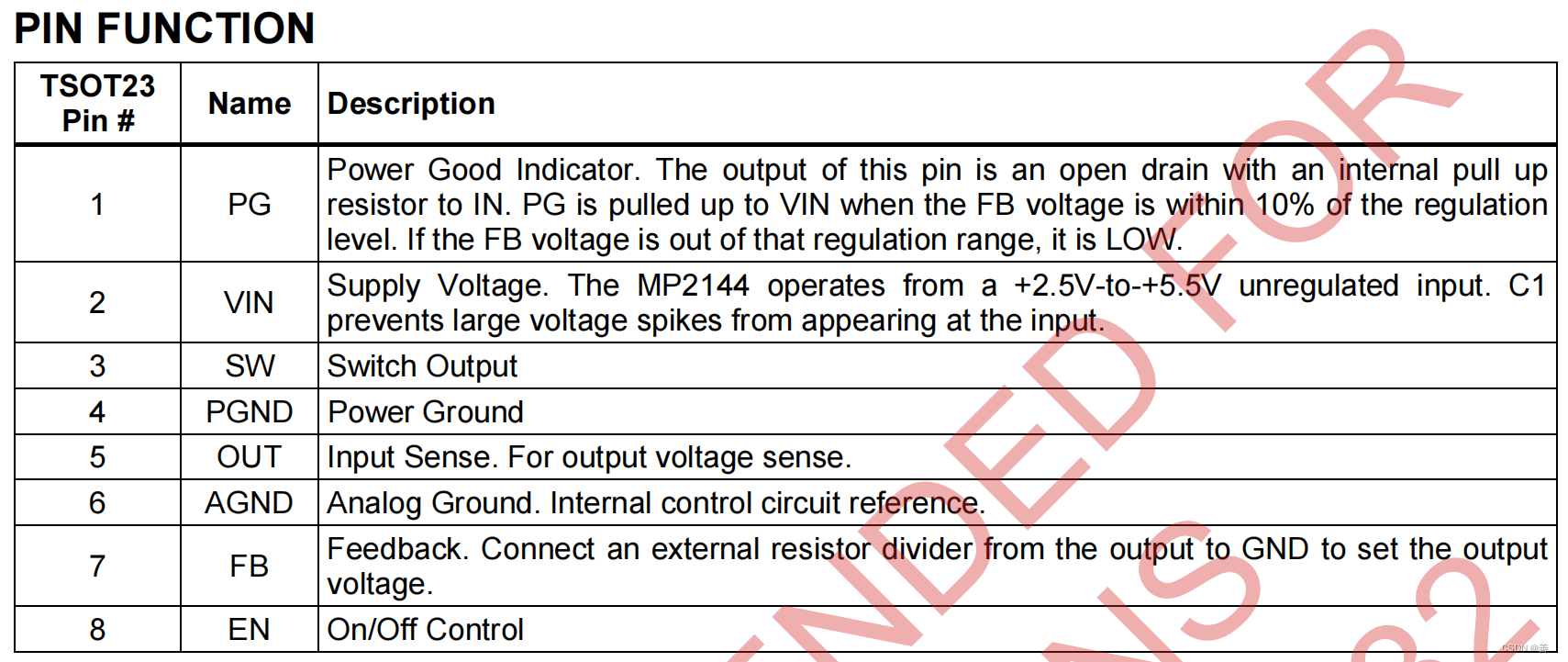

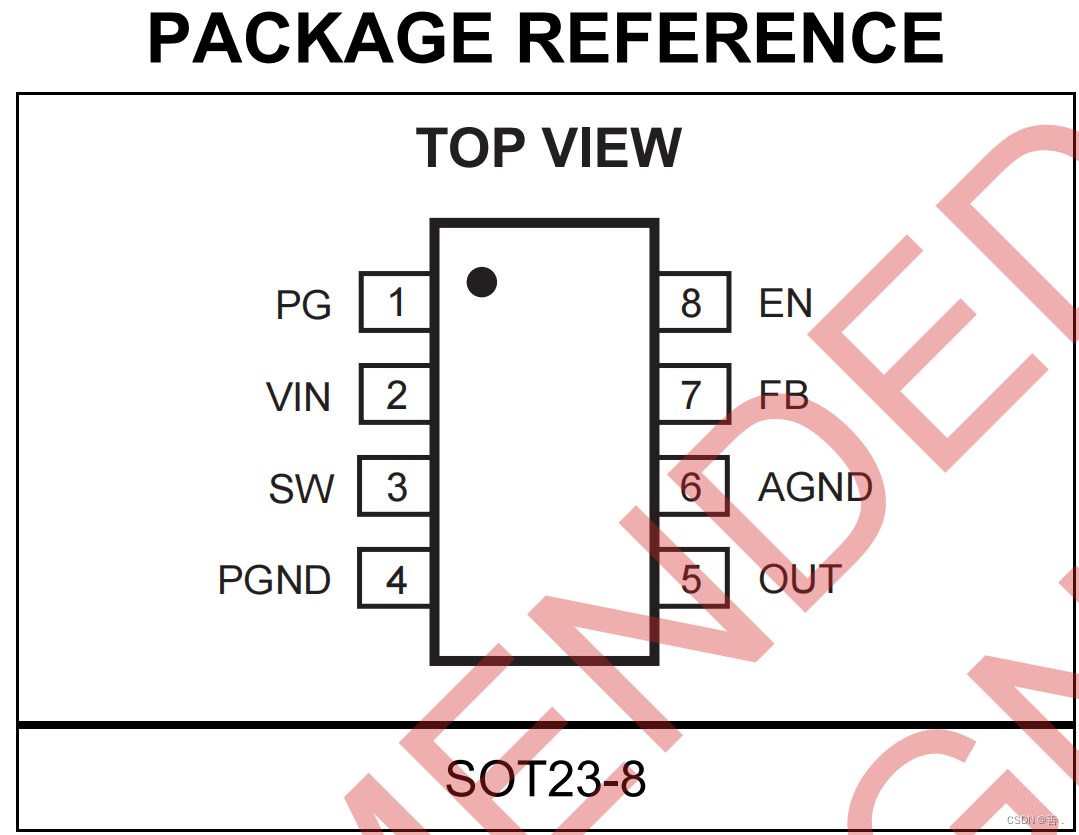

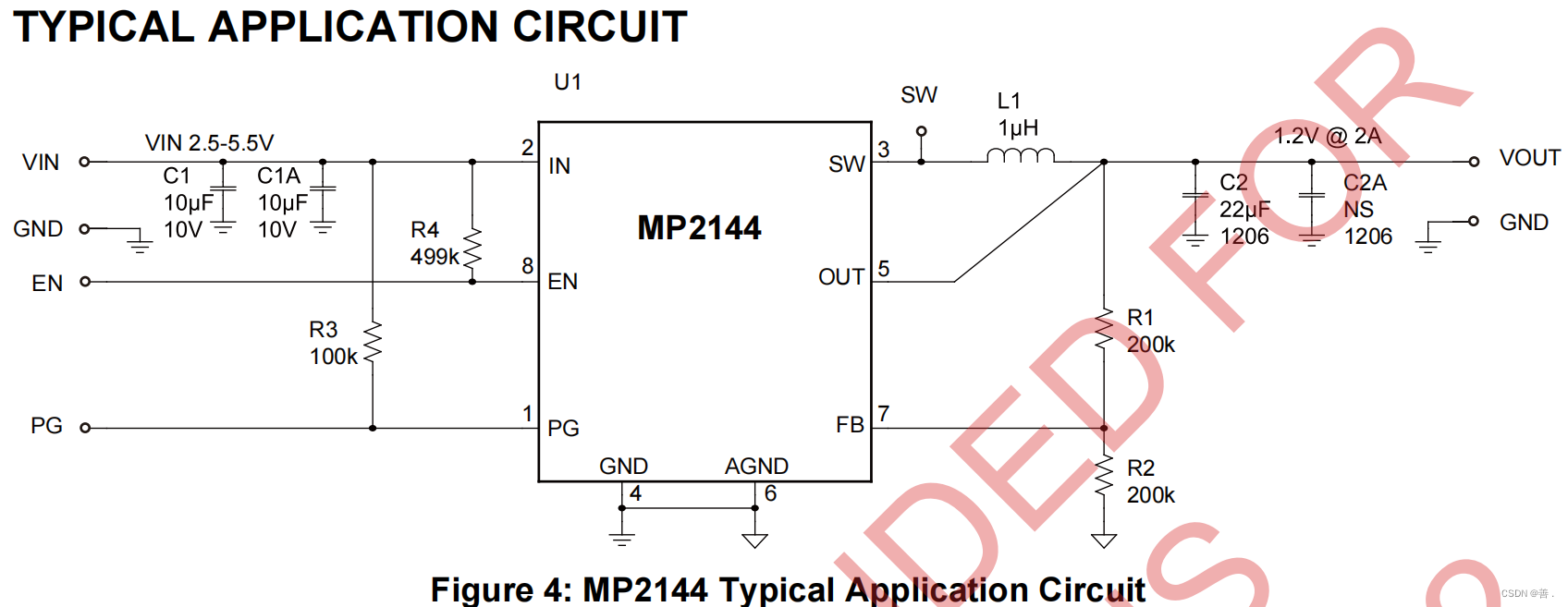

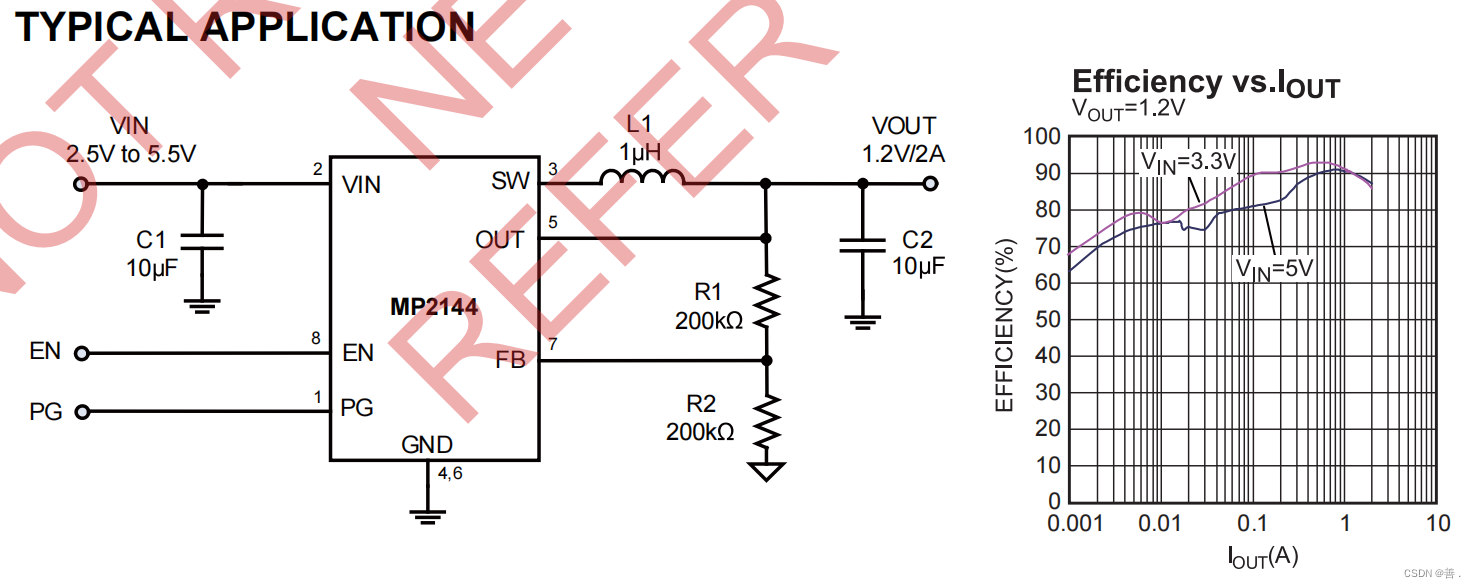

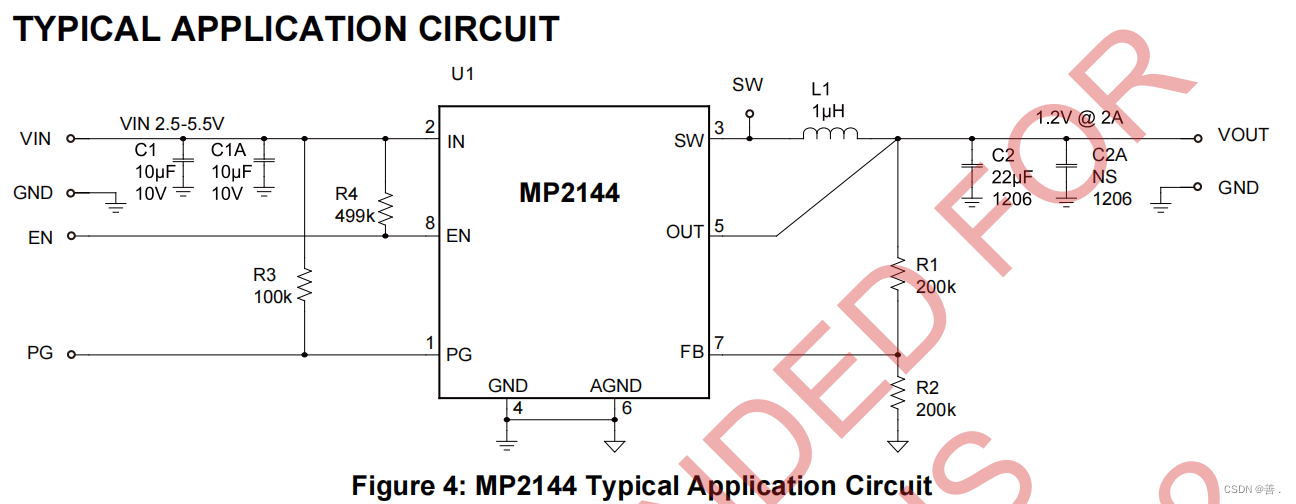

先看典型应用电路，根据电路设计参数

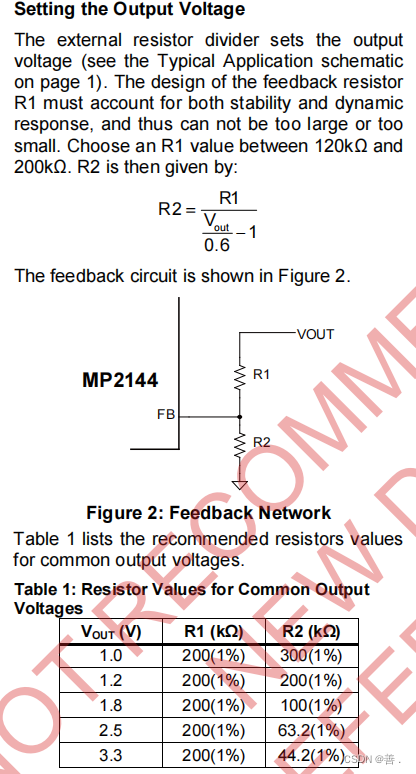

输出电阻R1和R2，根据表1选择为200k

电感选择

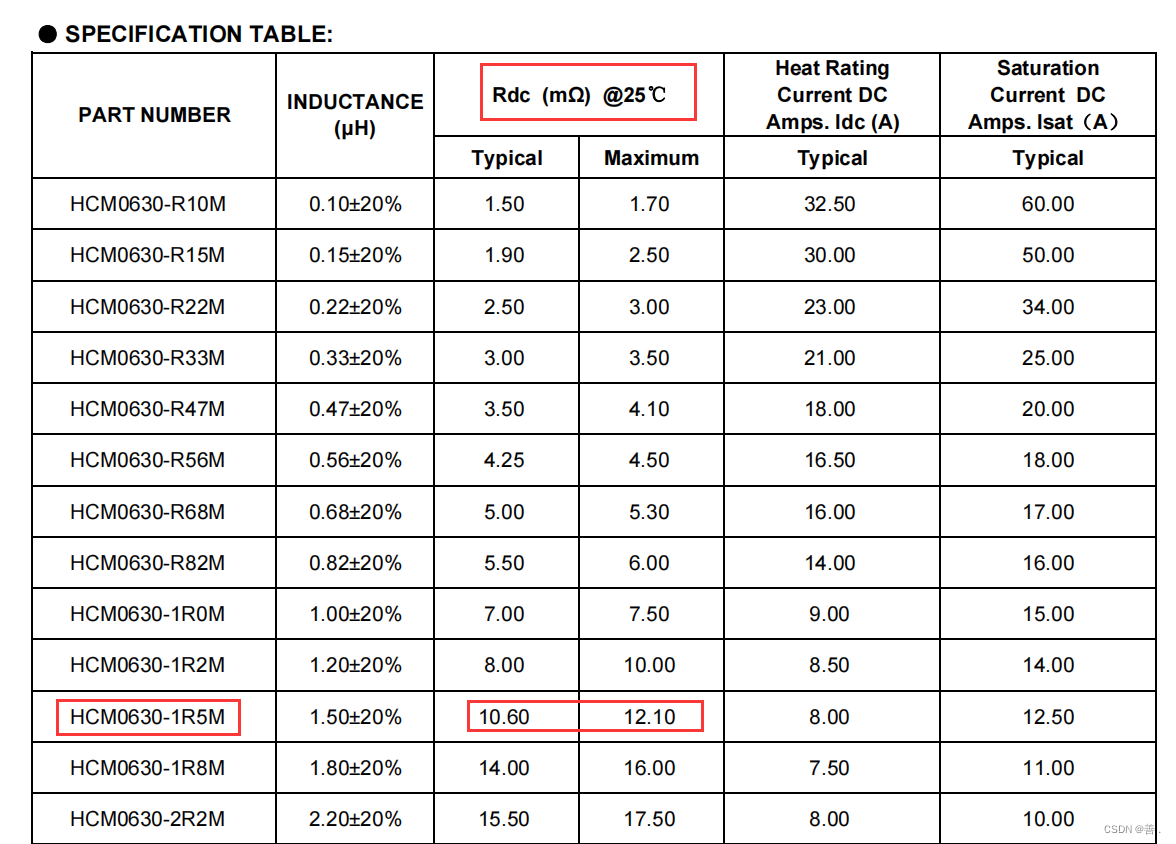

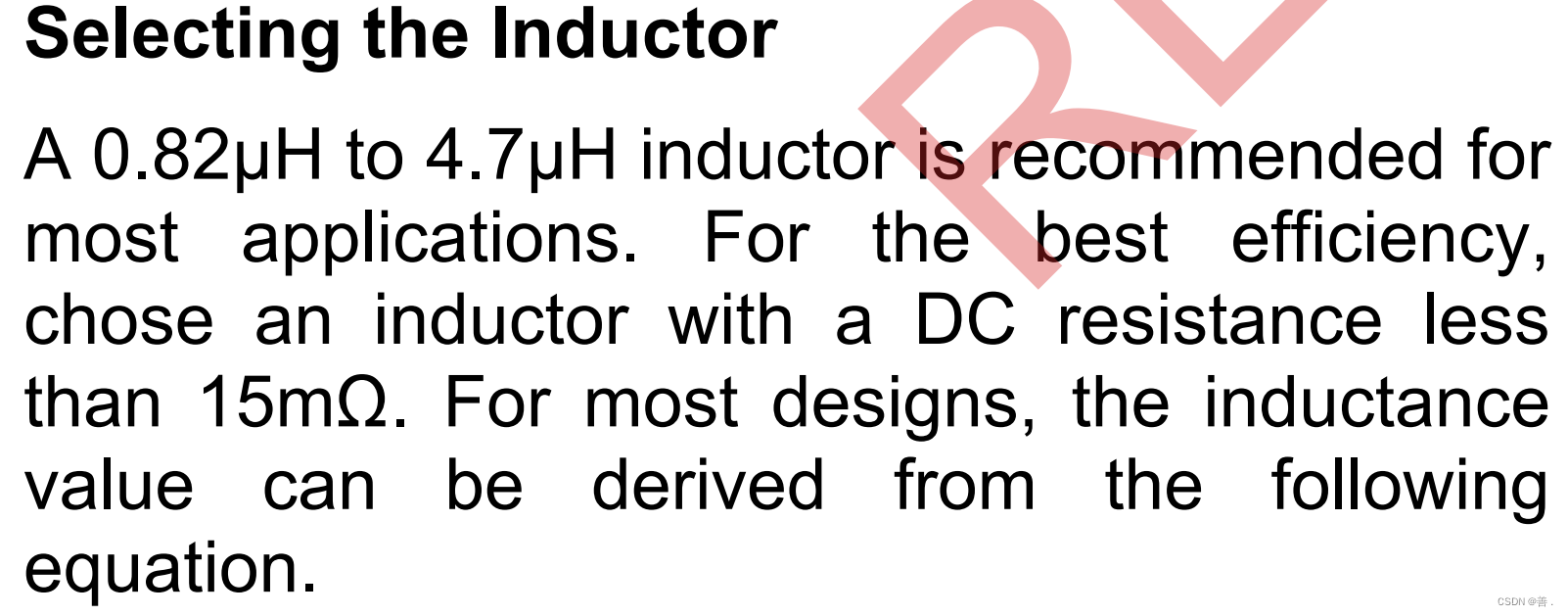

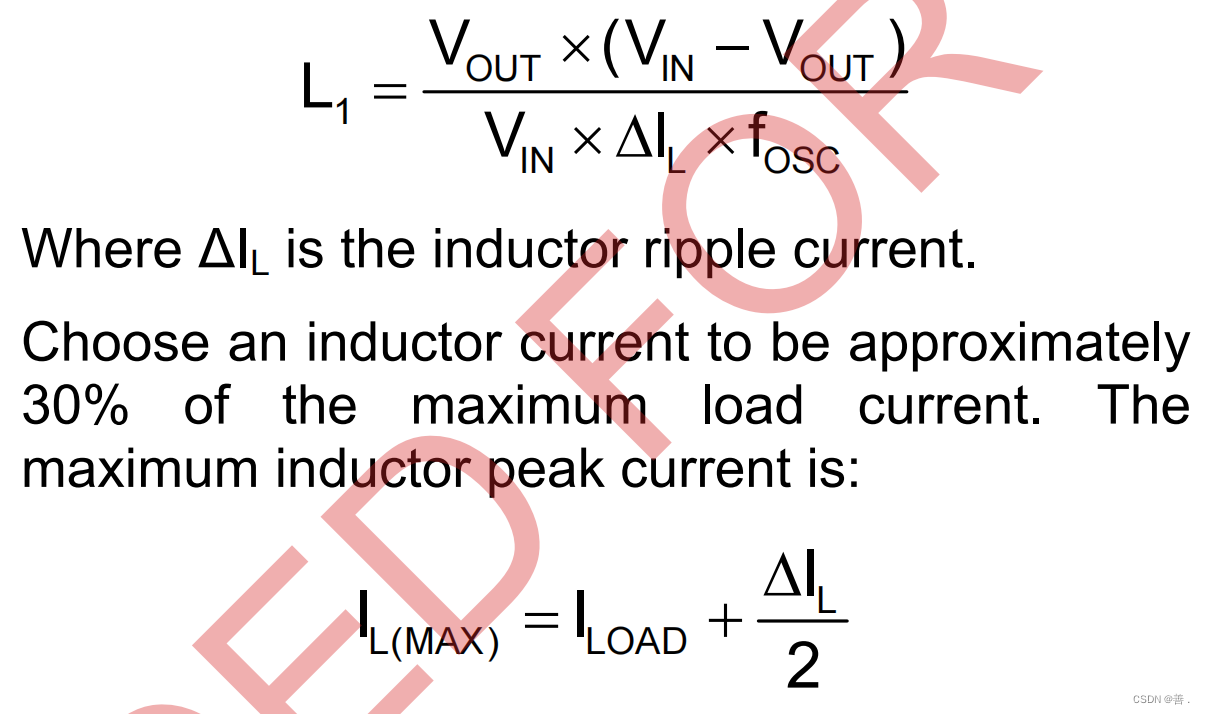

在公式里用到了电感纹波电流，我没能在淘宝上卖家提高的手册找到该参数。无法计算，所以在0.82uh~4.7uh内切直流电阻小于15毫欧。选择1.5uh的电感，也可以选择1uh。

输入电容

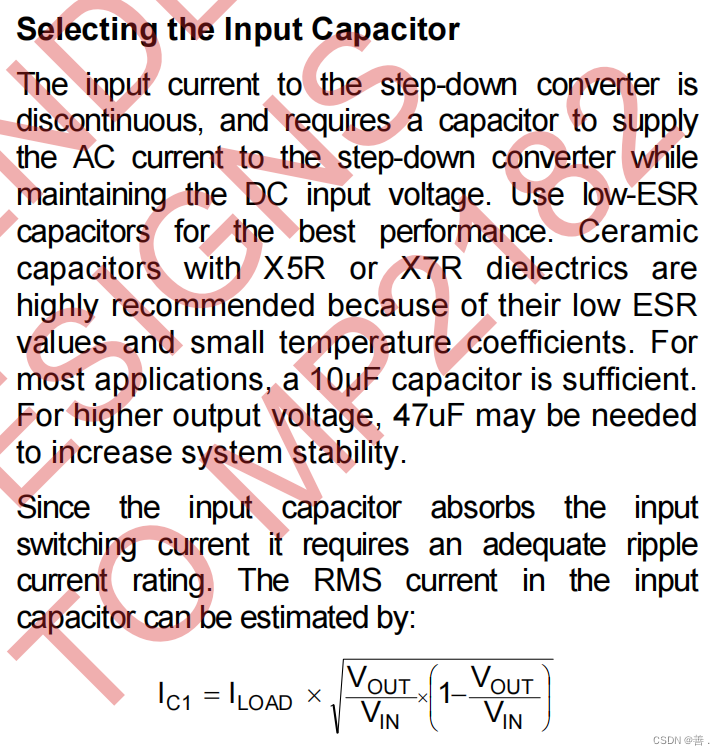

选择10uf的钽电容耐压值10v（参考了典型应用电路）

输出电容参考典型应用电路选择22uf1206

PCB布局推荐

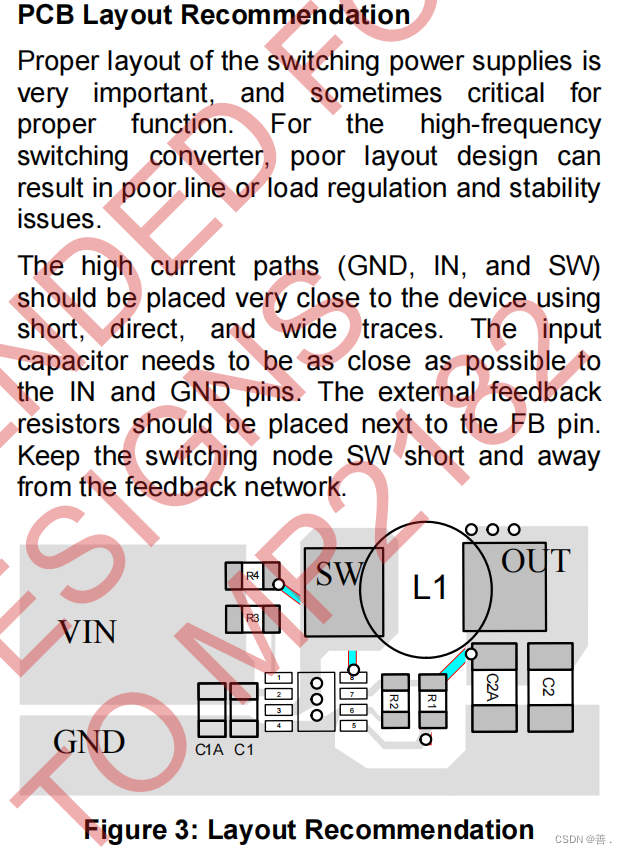

开关电源的正确布局非常重要，有时对正常功能至关重要。对于高频开关转换器，糟糕的布局设计会导致线路或负载调节不佳和稳定性问题。

大电流路径（GND、IN和SW）应使用短、直接和宽迹线放置在非常靠近器件的位置。输入电容器需要尽可能靠近IN和GND引脚。外部反馈电阻应放置在FB引脚旁边。保持开关节点SW短并远离反馈网络。
