背景：
最近正值写毕业论文，电路的关键细节在我们课题组是不允许泄露的，因此需要考虑对电路原理图中的运放型号、电阻电容值等进行隐藏。
之前其实一直做过，但刚好没记录，乘临近毕业之时做一下记录，内容不算多高级，但会省时方便。
软件：Altium Designer13.0
操作步骤：
选中单个元件，例如我在这里就随便选中个电阻
右键打开“Find Similar Objects”

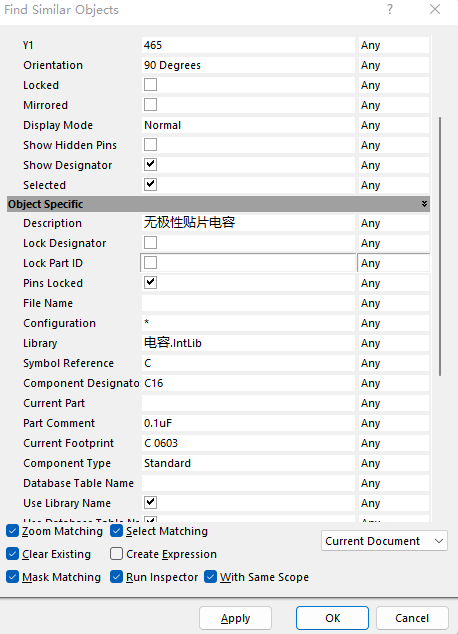

接下来是要选匹配的“Similar Objects”,例如想选整个SCH.中的元件，那就勾选所有显示名称的元件“Show Designator”，这个页面只是一个匹配界面，选完之后一定要勾选匹配规则和匹配的原理图

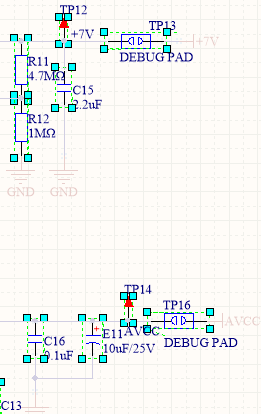

接下来选择“Apply”,看看原理图上是否已经匹配了所有需要修改的元件。若否，则重新修改规则，若是，则点“OK”
（如上所示，可以看到已经将所有元件不论型号是否一致均已匹配上）
点击“OK”后会进到下面的“Inspector”界面，进行修改

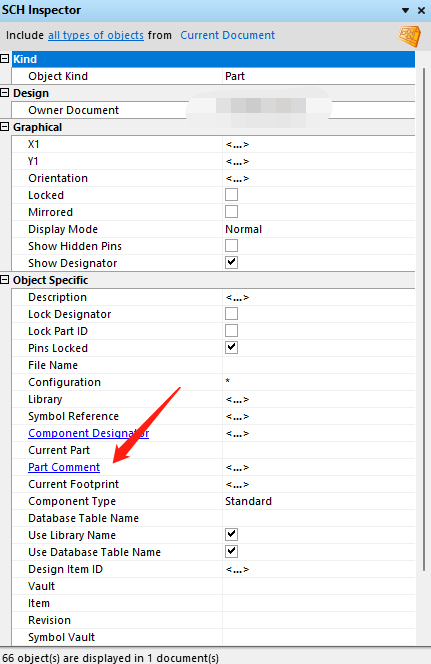

在这里可以进行批量修改，我们修改的Comment值位于上述箭头中，由于是隐藏式的设计，所以我还是做个Record以防后面找不到，点开的结果就是这样：

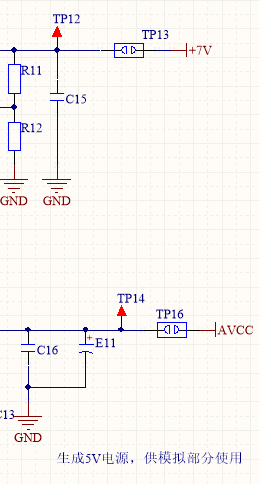

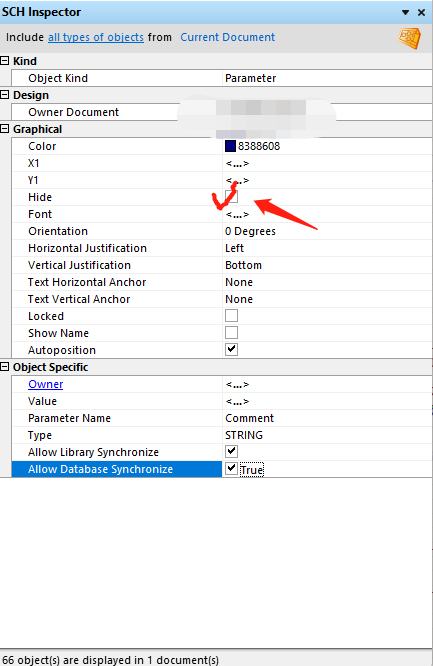

在Hide处勾选上即可达到批量隐藏的效果，效果如下：
（可以看到目前comment值已经被隐藏了）
释放隐藏的做法也很简单，重新批量取消隐藏即可！
