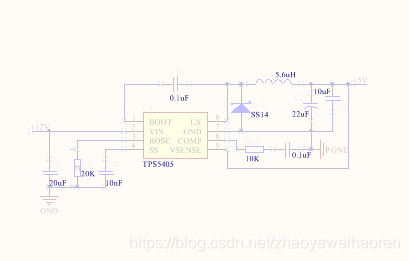

Altium Designer16如何隐藏所有的value

1.选中一个value,利用Find Similar Objects找到所有的value。

2.点击“Edit”→“Slect”→“All”,选中所有的value。

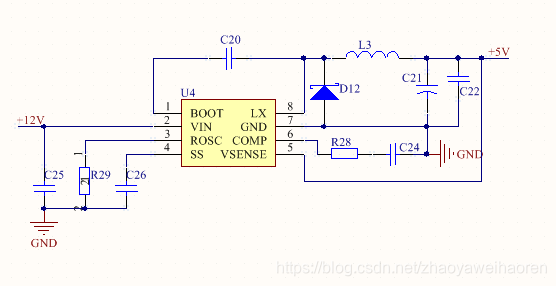

3.点击“SCH”→“SCH Inspector”→“Hide”,隐藏所有的value。
