移植speexdsp到OpenHarmony标准系统②

在linux上生成speexdsp的so动态链接库和.a静态链接库

• make和make install后会生成speexdsp的.so动态链接库和.a静态链接库

make
make install

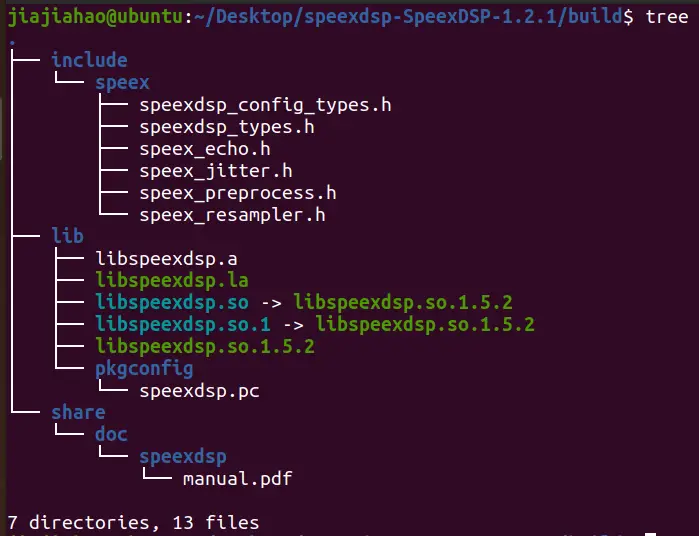

其中build/lib目录下：

├── libspeexdsp.a                              /*静态库*/
├── libspeexdsp.la                             /*记录同名动态库和静态库相关信息的la文本文件*/
├── libspeexdsp.so -> libspeexdsp.so.1.5.2
├── libspeexdsp.so.1 -> libspeexdsp.so.1.5.2   /*符号链接*/
├── libspeexdsp.so.1.5.2                       /*动态库*/
└── pkgconfig                                  /*pkgconfig 的 *.pc文件*/
    └── speexdsp.pc

linux下的so、o、lo、a、la文件

• o: 编译的目标文件
• a: 静态库，其实就是把若干o文件打了个包
• so: 动态链接库（共享库） 动态库文件必须以lib开头,以.so结尾
• lo: 使用libtool编译出的目标文件，其实就是在o文件中添加了一些信息
• la: 使用libtool编译出的库文件，其实是个文本文件，记录同名动态库和静态库的相关信息

知识拓展：

• 函数库分为静态库*a和动态库*.so两种：
  ①静态库在程序编译时会被连接到目标代码中，程序运行时将不再需要该静态库。
  ②动态库在程序编译时并不会被连接到目标代码中，而是在程序运行是才被载入，因此在程序运行时还需要动态库存在。

• 符号链接（symbolic link）是 Linux 系统中的一种文件，它指向系统中的另一个文件或目录。符号链接类似于 Windows 系统中的快捷方式。

• 在linux中，*.la是记录同名动态库和静态库相关信息的文本文件。

三、分析speexdsp在标准Linux系统的编译过程文件

• 分析speexdsp在标准Linux系统的编译过程文件，找到生成so库和测试用的可执行文件所需的.c源代码，头文件路径，cflags编译器标志，所依赖的库。

对比编译前后的speexdsp原生库结构

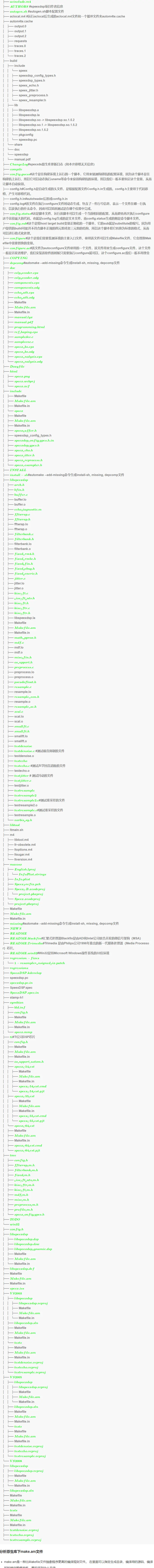

• tree工具能以树形的方式显示指定目录的层级结构。
  非绿色字体是编译后生成的文件。

分析原生库下make.am文件

• make.am是一种比Makefile文件抽象程序更高的编译规则文件。 在里面可以指定生成目录，编译用的源码，编译的时候依赖哪些库，要安装到什么目录。

原生库根目录下的make.am如下

## Process this file with automake to produce Makefile.in. -*-Makefile-*-

# To disable automatic dependency tracking if using other tools than
# gcc and gmake, add the option 'no-dependencies'
AUTOMAKE_OPTIONS = 1.8
ACLOCAL_AMFLAGS = -I m4

pkgconfigdir = $(libdir)/pkgconfig
pkgconfig_DATA = speexdsp.pc

EXTRA_DIST = SpeexDSP.spec SpeexDSP.spec.in SpeexDSP.kdevelop speexdsp.pc.in README.blackfin

#Fools KDevelop into including all files
SUBDIRS = libspeexdsp include doc win32 symbian ti

DIST_SUBDIRS = libspeexdsp include doc win32 symbian ti

rpm: dist
	rpmbuild -ta ${PACKAGE}-${VERSION}.tar.gz

父目录需要包含子目录，在父目录下的Makefile.am中需要添加: SUBDIRS = 子目录。可知speexdsp子目录为libspeexdsp include doc win32 symbian ti 。再逐步查看各个文件夹源码可知只有libspeexdsp ``include文件夹与本次移植有关。所以接下来查看libspeexdsp目录下的make.am文件

子目录libspeexdsp下的make.am

# Disable automatic dependency tracking if using other tools than gcc and gmake
#AUTOMAKE_OPTIONS = no-dependencies

EXTRA_DIST=echo_diagnostic.m

AM_CPPFLAGS = -I$(top_srcdir)/include -I$(top_builddir)/include/speex -I$(top_builddir) @FFT_CFLAGS@
/*top_srcdir工程最顶层目录*/
/*top_builddir定义生成目标文件的最上层目录*/

lib_LTLIBRARIES = libspeexdsp.la

# Sources for compilation in the library
if BUILD_KISS_FFT
  FFTSRC=kiss_fft.c _kiss_fft_guts.h kiss_fft.h kiss_fftr.c kiss_fftr.h
else
if BUILD_SMALLFT
  FFTSRC=smallft.c
else
  FFTSRC=
endif
endif

libspeexdsp_la_SOURCES = preprocess.c jitter.c mdf.c fftwrap.c filterbank.c resample.c buffer.c
scal.c $(FFTSRC)/*编译libspeexdsp.so需要preprocess.c jitter.c mdf.c fftwrap.c filterbank.c resample.c
buffer.c scal.c、smallft.c源文件（特别需要注意$(FFTSRC)的存在，因为FFTSRC=smallft.c）*/

/*noinst_HEADERS：这个表示该头文件只是参加可执行文件的编译,而不用安装到安装目录下
。如果需要安装到系统中,可以用 include_HEADERS来代替。*/
noinst_HEADERS = 	arch.h 	bfin.h \
		fixed_arm4.h \
		fixed_arm5e.h 	fixed_bfin.h 	fixed_debug.h 	\
		math_approx.h 		misc_bfin.h 	\
		fftwrap.h \
	filterbank.h fixed_generic.h os_support.h \
	pseudofloat.h smallft.h vorbis_psy.h resample_sse.h resample_neon.h

libspeexdsp_la_LDFLAGS = -no-undefined -version-info/*LDFLAGS:编译时的选项*/ @SPEEXDSP_LT_CURRENT@:@SPEEXDSP_LT_REVISION@:@SPEEXDSP_LT_AGE@
libspeexdsp_la_LIBADD = $(LIBM)

if BUILD_EXAMPLES /*编译测试文件*/
noinst_PROGRAMS = testdenoise testecho testjitter testresample testresample2
testdenoise_SOURCES = testdenoise.c
testdenoise_LDADD = libspeexdsp.la@FFT_LIBS@ /*链接需要libspeexdsp.la库文件*/
testecho_SOURCES = testecho.c /*需要的
testecho_LDADD = libspeexdsp.la @FFT_LIBS@ /*链接需要libspeexdsp.la库文件*/
testjitter_SOURCES = testjitter.c
testjitter_LDADD = libspeexdsp.la @FFT_LIBS@ /*链接需要libspeexdsp.la库文件*/
testresample_SOURCES = testresample.c
testresample_LDADD = libspeexdsp.la @FFT_LIBS@ @LIBM@ /*链接需要libspeexdsp.la库文件*/
testresample2_SOURCES = testresample2.c
testresample2_LDADD = libspeexdsp.la @FFT_LIBS@ @LIBM@ /*链接需要libspeexdsp.la库文件*/
endif

通过分析libspeexdsp下的make.am可以知道：

• 编译出so库需要的.c源文件有preprocess.c jitter.c mdf.c fftwrap.c filterbank.c resample.c
  buffer.c scal.c、smallft.c
• 编译出so库需要的.h源文件有arch.h bfin.h fixed_arm4.h fixed_arm5e.h fixed_bfin.h fixed_debug.h math_approx.h misc_bfin.h fftwrap.h filterbank.h fixed_generic.h os_support.h pseudofloat.h smallft.h vorbis_psy.h resample_sse.h resample_neon.h
• 编译出测试用的testdenoise testecho testjitter testresample testresample2可执行文件需要的.c源文件有testdenoise.c testec.c hotestjitter.c testresample.c testresample2.c

分析原生库下Makefile文件

Makefile里有什么？Makefile里主要包含了五个东西：显式规则、隐晦规则、变量定义、文件指示和注释。

• 显式规则。显式规则说明了如何生成一个或多个目标文件。这是由Makefile的书写者明显指出要生成的文件、文件的依赖文件和生成的命令。
• 隐晦规则。由于我们的make有自动推导的功能，所以隐晦的规则可以让我们比较简略地书写 Makefile，这是由make所支持的。
• 变量的定义。在Makefile中我们要定义一系列的变量，变量一般都是字符串，这个有点像你C语言中的宏，当Makefile被执行时，其中的变量都会被扩展到相应的引用位置上。
• 文件指示。其包括了三个部分，一个是在一个Makefile中引用另一个Makefile，就像C语言中的include一样；另一个是指根据某些情况指定Makefile中的有效部分，就像C语言中的预编译#if一样；还有就是定义一个多行的命令。有关这一部分的内容，我会在后续的部分中讲述。
• 注释。Makefile中只有行注释，和UNIX的Shell脚本一样，其注释是用 # 字符，这个就像C/C++中的 // 一样。如果你要在你的Makefile中使用 # 字符，可以用反斜杠进行转义，如： # 。

笔者在speexdsp根目录下的makefile(最基本的Makefile)文件中
搜索关键字CFLAGS找到CFLAGS = -g -O2 -fvisibility=hidden这条语句

分析“make”过程log

以下是执行make命令后在终端显示的部分log,通过分析也可以知道编译so库需要的.c文件均位于libspeexdsp目录。

jiajiahao@ubuntu:~/Desktop/speexdsp-SpeexDSP-1.2.1$ make
make  all-recursive
make[1]: 进入目录“/home/jiajiahao/Desktop/speexdsp-SpeexDSP-1.2.1”
Making all in libspeexdsp
make[2]: 进入目录“/home/jiajiahao/Desktop/speexdsp-SpeexDSP-1.2.1/libspeexdsp”
  CC       preprocess.lo
  CC       jitter.lo
  CC       mdf.lo
  CC       fftwrap.lo
  CC       filterbank.lo
  CC       resample.lo
  CC       buffer.lo
  CC       scal.lo
  CC       smallft.lo
  CCLD     libspeexdsp.la
make[2]: 离开目录“/home/jiajiahao/Desktop/speexdsp-SpeexDSP-1.2.1/libspeexdsp”

分析build安装目录下生成的.pc文件

下图为build/lib/pkgconfig目录的speexdsp.pc文件

*.pc文件的所有参数：
Name: 该模块的名字，比如你的pc名字是xxxx.pc，那么名字最好也是xxxx。
Description: 模块的简单描述。上文pkg-config –list-all命令出来的结果，每个名字后面就是description。
URL: 用户可以通过该URL获得更多信息，或者下载信息。也是辅助的，可要可不要。
Version: 版本号。
Requires: 该模块有木有依赖于其他模块。一般没有。
Requires.private: 该模块有木有依赖于其他模块，并且还不需要第三方知道的。一般也没有。
Conflicts: 有没有和别的模块冲突。常用于版本冲突。比如，Conflicts: bar < 1.2.3，表示和bar模块的1.2.3以下的版本有冲突。
Cflags: 这个就很重要了。pkg-config的参数–cflags就指向这里。主要用于写本模块的头文件的路径。
Libs: 也很重要，pkg-config的参数–libs就指向这里。主要用于写本模块的库/依赖库的路径。
Libs.private: 本模块依赖的库，但不需要第三方知道。

在文件中的第14行中清楚的指出speexdsp依赖-lm这个库。

分析运行configure命令后生成的config.log

从中也可以分析出speexdsp依赖的库-lm 和编译器需要添加的C_FLAGS标记-g -O2 -fvisibility=hidden

configure:9932: checking for cos in -lm
configure:9957: gcc -o conftest -g -O2 -fvisibility=hidden   conftest.c -lm   >&5

结论

• speexdsp依赖的库为-lm
• 编译出speexdsp动态链接库需要的.c源文件为preprocess.c jitter.c mdf.c fftwrap.c filterbank.c resample.c buffer.c scal.c、smallft.c。
• 编译出speexdsp动态链接库需要的.h源文件目录为libspeexdsp
• 编译出测试用的testdenoise testecho testjitter testresample testresample2可执行文件需要的.c源文件有testdenoise.c testec.c hotestjitter.c testresample.c testresample2.c
• 编译出测试用的testdenoise testecho testjitter testresample testresample2可执行文件需要的.h源文件目录为根目录下include
• 编译时需要添加的cflags编译器标志为-o -g -O2 -fvisibility=hidden。
