计算机网络基础概念和逻辑

目录

一、基础概念

二、TCP/IP模型

2.1 物理层

2.2 数据链路层

2.3 网络层

2.3.1 路由器的介绍

2.4 传输层

2.5 应用层

---

---

一、基础概念

1.计算机网络：实现资源共享、信息传递

2.www：万维网 world wide web

3.web：网页、网站

4.协议：protocol --> 语言 --> 不同设备之间的沟通交流

5.WLAN：广域网

6.LAN：局域网

7.拓扑图：描述网络的组成的图

​ 工具：Visio、processon.com

8.VPN：virtual private network虚拟专有网络
在互联网上构建一条加密的虚拟通道，看起来就像是在一个局域网里

​ vpn拨号到vpn设备（防火墙），vpn设备就会分配一个私有ip给vpn，这样就相当于在同一个局域网内

​ 好处：在另外一个网络可以直接访问公司内部的网络，相当于在同一个局域网里一样。
​ vpn拨号到vpn设备（防火墙）

9.防火墙：firewall => 防止别人攻击你的机器，但是不能防病毒，相当于保安

防火墙设备一般都是路由器

防火墙品牌：华为、H3C、深信服、天融信、锐捷、 F5

二、TCP/IP模型

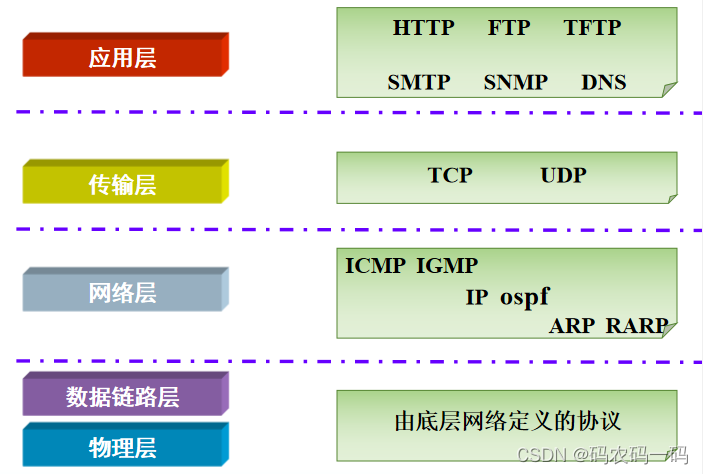

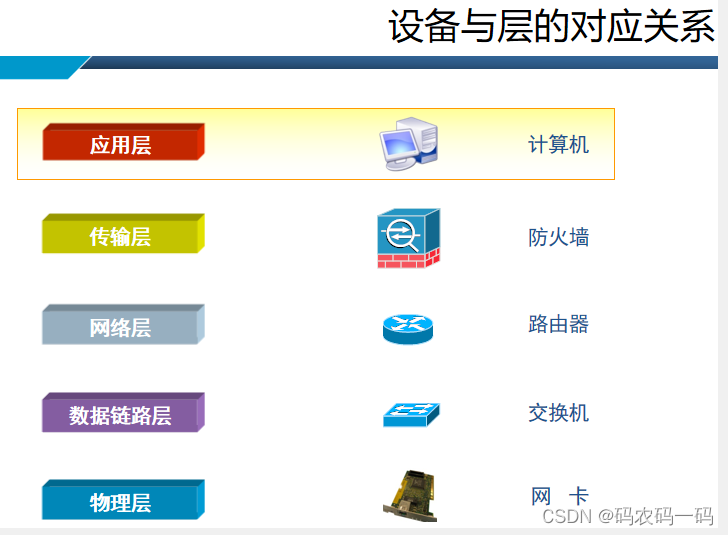

TCP/IP五层模型：物理层（比特流）、数据链路层（帧）、网络层（包）、传输层（段）、应用层

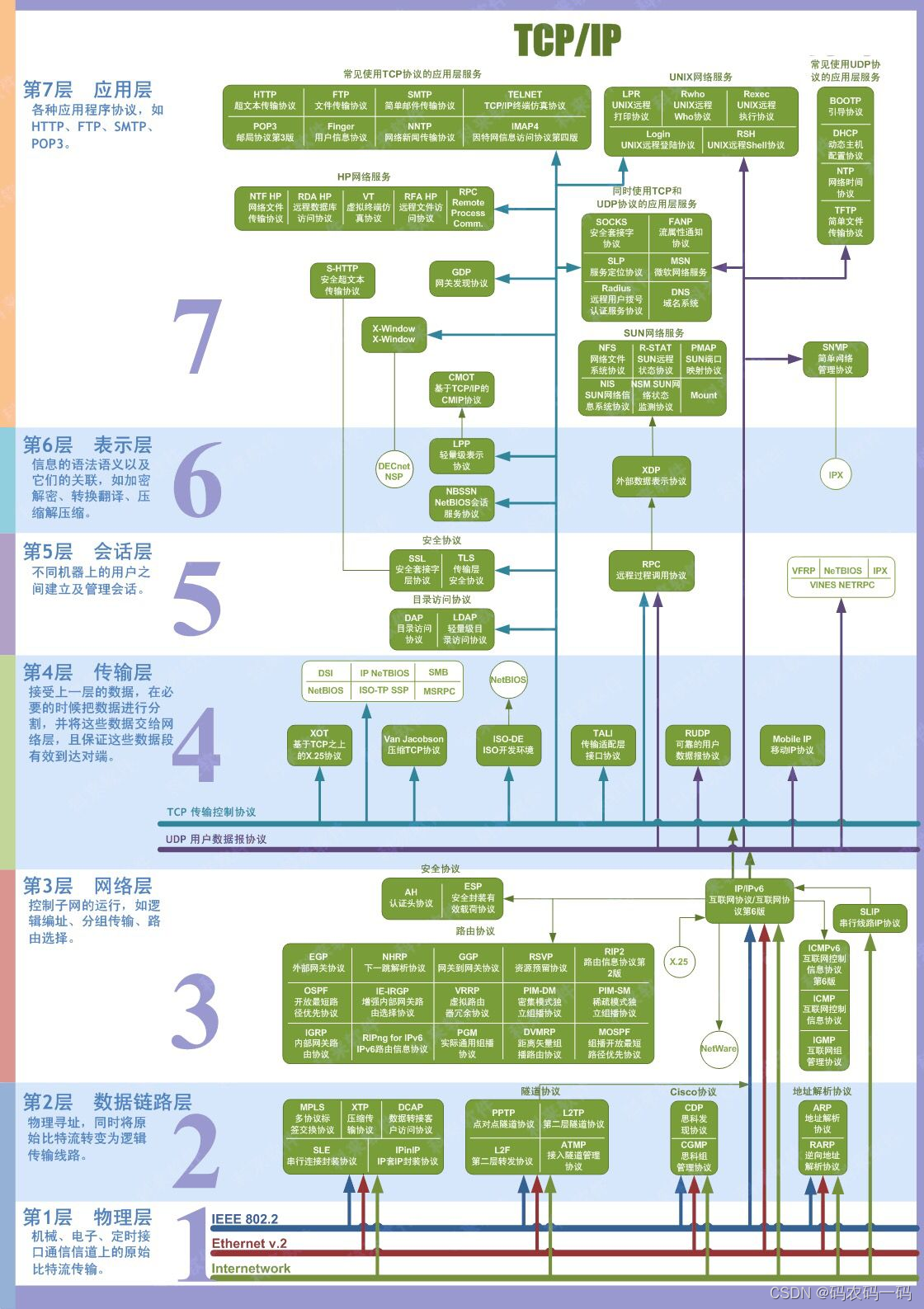

TCP/IP七层模型：物理层、数据链路层、网络层、传输层、会话层、表示层、应用层

2.1 物理层


设备：网线、网卡、光纤

协议：IEEE802.3

2.2 数据链路层


设备：交换机

协议：

PPP协议：点到点协议 point to point protocol

PPPoE：point to point protocol over Ethernet 通过以太网的点对点协议

Ethernet：以太网协议

2.2.1 交换机的介绍
交换机：Switch

作用：组建局域网，就是将电脑通过网络连接起来

交换机的工作原理：先学习后转发，涉及数据的封装和解封装和mac地址表

场景：机器先将源mac，目的mac封装在数据帧中，发送给交换机

学习：

①　学习（Learning）：交换机在进行数据转发时，交换机对发送端的MAC地址和端口进行记录，这个过程就叫做学习。

转发：

②　广播（Flooding）：交换机收到需转发的数据帧，进行数据帧的解封装，如果MAC地址表中无目标端的MAC地址条目，则会将此数据帧发送给所有端口（除源端口）。

③　单播（forwarding）：交换机需转发的数据帧目的地址是已知的（MAC地址表中存在了的），则会将数据帧发送给对应目的地址的端口。

好的交换机支持vlan（虚拟局域网划分）、STP（生成树协议，可以阻断网络风暴）

2.2.2 mac地址和mac地址表的介绍

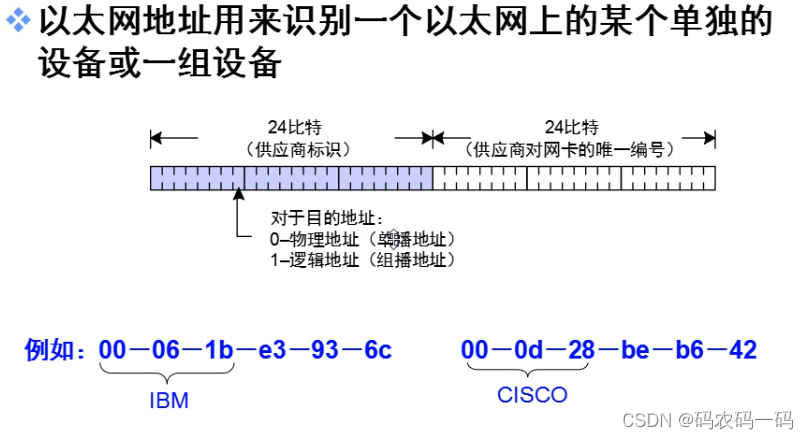

mac地址：48位二进制，12位十六进制，前面6位是厂商的标识

厂商：realtek：台湾 瑞昱

​ qaulcomm：美国的高通

​ intel：美国的英特尔

二进制表示时：对于目的地址，第8位为0是单播，为1时是组播

单播：unicast：一个点给另外一个点发送数据

组播：multicast：给一部分人发送数据

广播：broadcast：给所有人发送数据

查看ip地址和mac地址：

Windows：ipconfig /all

linux :ip add 、ifconfig

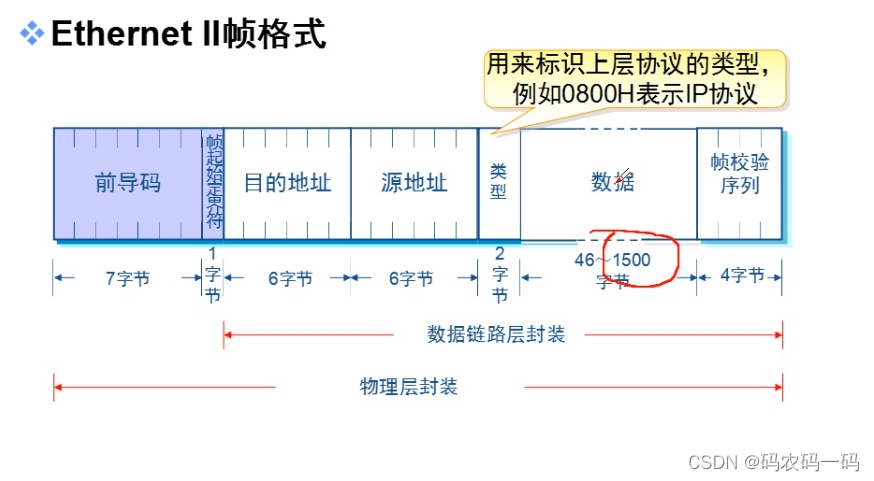

mtu：最大传输单元–>1500字节

帧的大小范围：64~1518字节

MAC地址表：主要记录着连接设备的MAC地址与交换机端口的映射关系，在进行数据转发时进行查询。

在MAC地址表中：

​ a. MAC Address项:表示主机MAC地址

​ b. VLAN项：表示此设备处于哪个VLAN,交换机连接设备默认为VLAN1（VLAN虚拟局域网：一组逻辑上的设备和用户的集合，不受物理位置限制）

​ c. Port项：交换机端口

2.3 网络层

设备：路由器

协议：IP、ICMP、ARP协议

2.3.1 路由器的介绍

路由器：router

• 作用：实现跨网段通信，不同的网络之间通信

无线路由器：无线交换机（WIFI）+有线交换机+路由器+dhcp服务器+dns服务器

电口：接弱电的，传统的网线接口

光口：接光纤的接口

路由器：

LAN口数量：4个

WAN口：很多路由器都是一个，特别是家庭使用
2个或者多个（更贵，接多个运营商，保证网络的）

高可用：高度可用 HA high ability，一个坏了另一个可以顶替，起到备份作用 => 灾备
路由器品牌：

国外：Cisco思科 美国
国内：华为、华三（华为+3com）、tp-link、锐捷、中兴、360、小米、腾达、水星
tp-link：普联，深圳，中低端市场

2.4 传输层

协议：TCP、UDP协议

2.5 应用层

协议：HTTP、HTTPS、FTP、SMTP协议等
