2.5 PHP

2.5.0 PHP的定义：

• PHP（Penultimate Hop Popping）倒数第二跳弹出，可以使得标签在倒数第二跳LSR上弹出。
  • 次末跳是针对LSP或FEC，而不是针对设备的。

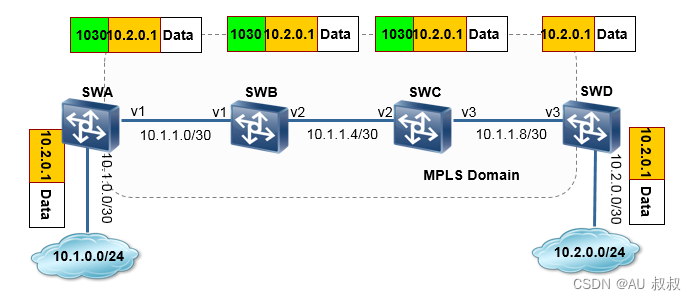

• 使用倒数第二跳弹出时，倒数第二个LSR依然根据上游LSR标签决定向哪里转发报文，然后直接去掉标签，进行转发，那么当最后一跳LSR（即Egress LER）收到这个报文时，就是传统的IP报文了，这时直接进行传统的IP转发。
• 那么LSR如何知道自己是倒数第二跳呢？倒数第一跳的交换机将为其分配一个特殊的标签3。

2.5.1 配置PHP

• LER可以配置3种不同的标签分发方式，以通知倒数第二跳LSR是否应该弹出标签。

[SWD-mpls]label advertise ?

  explicit-null  explicit-null

  implicit-null  implicit-null

  non-null       non-null

• explicit-null：为显式空标签，显式空标签值为0。这个值只有出现在标签栈底时才有效，表示报文的标签在分配该标签的这个LSR（即Egress LER）上必须被弹出，然后对此报文进行IP转发；

• implicit-null：标签值3表示隐式空标签（implicit-null），这个值不会出现在标签栈中。当一个LSR （倒数第二跳LSR）发现自己被分配了隐式空标签时，它并不用这个值替代栈顶原来的标签，而是直接执行Pop操作。

• non-null：表示不使用PHP特性，Egress节点向倒数第二跳正常分配标签。

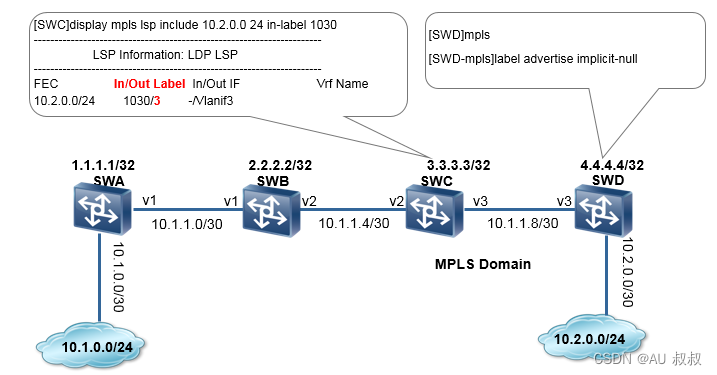

• 缺省情况下，Egress节点向倒数第二跳节点分配隐式空标签implicit-null。

2.5.2 配置explicit-null

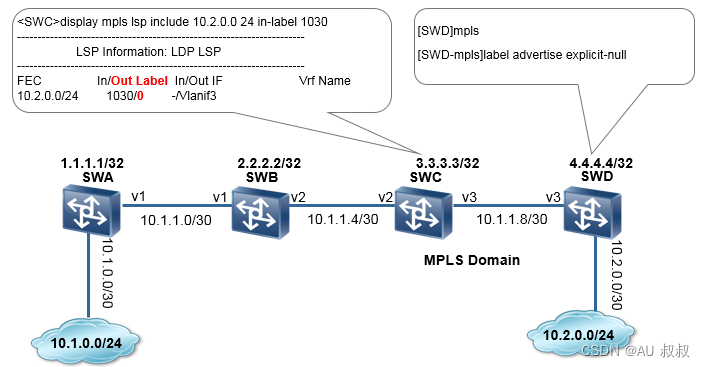

• 可以看出，SWD给SWC分配了显式空标签0，SWD收到入标签为0的报文后，由于标签0只在栈底出现，所以弹出该标签，然后进行IP转发。
  • 在MPLS域部署了QoS的情况下，需要在整个MPLS域都进行基于标签的MPLS报文的转发。
  • 正常情况下，SWD收到了标签为0的报文后，先查找LFIB表，再查找FIB表，但是华为设备对此做了优化，只要收到了标签为0的报文后，直接把标签去掉，去做IP的查询（直接查询FIB），而不需要做两表的查询
• 如果是其他普通标签还要判断是否是在栈底，如果不是还要取内层标签通过Mpls转发。（如果是普通的非PHP标签，是需要判断是否为栈底标签的，因为需要考虑Label多层嵌套的情况，也就是说，Label为0时就肯定不是嵌套，所以也不需要判断该标签是否为栈底标签）

2.5.3 配置non-null

• 表示不使用PHP特性，Egress节点向倒数第二跳正常分配标签。

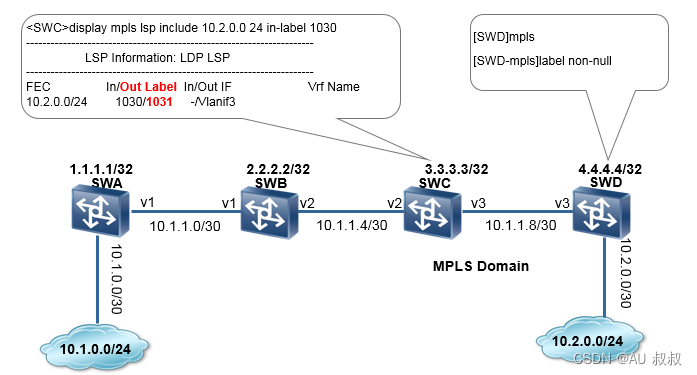

• 可以看出，SWD给SWC分配了标签1031。

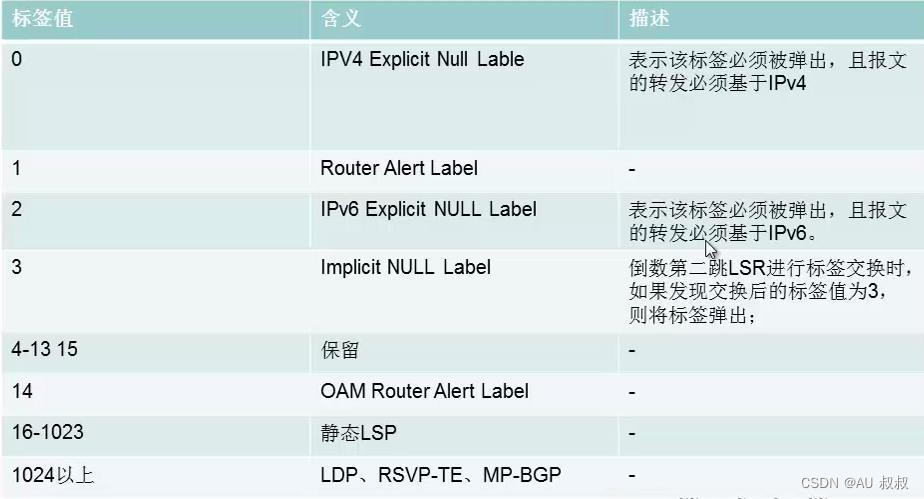

2.5.4 特殊标签固定值
