立创封装转为allegro后在cis库显示不出来/钢网丢失

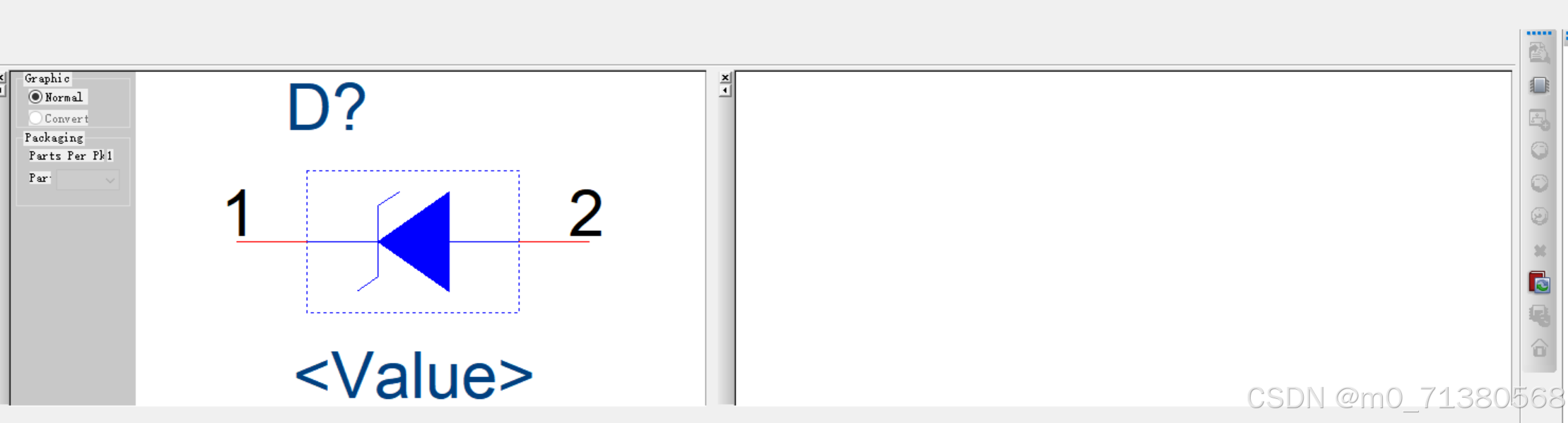

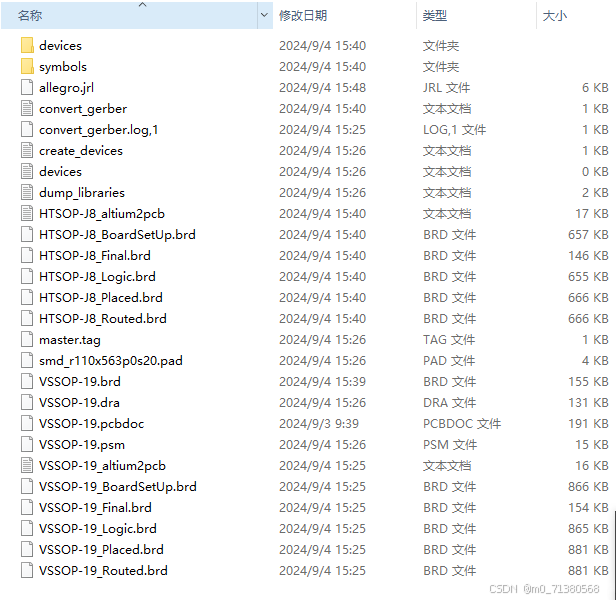

当把立创封装转为cadence allegro之后，会出现上面这些文件，里面只有.pad  .psm .drn文件是最重要的，然后把文件放入CIS库的路径之下，此时右边的封装预览界面是空白

需要在CIS库路径下打开drn文件，然后save as CIS库路径

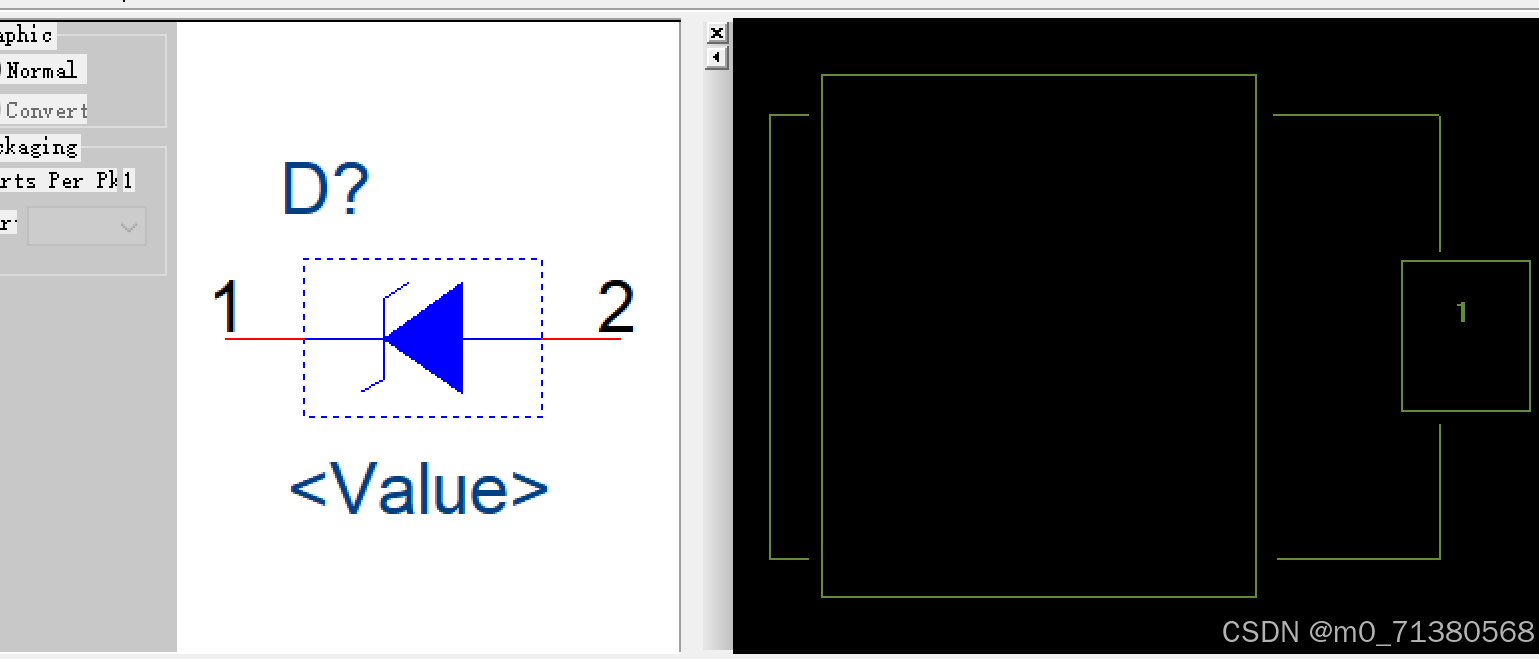

就可以显示出来了

但是从立创转为allergo往往会出现钢网缺失的问题

查看钢网：

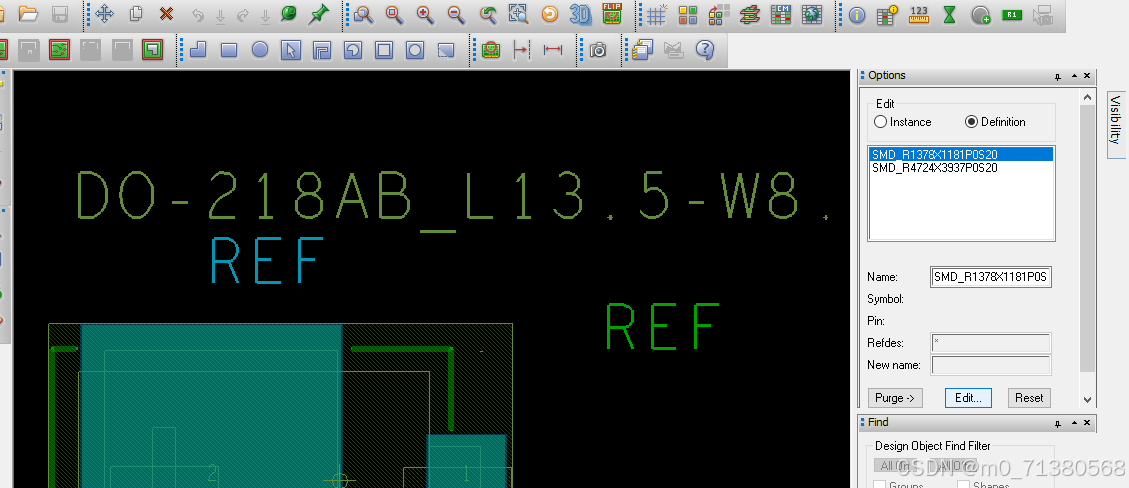

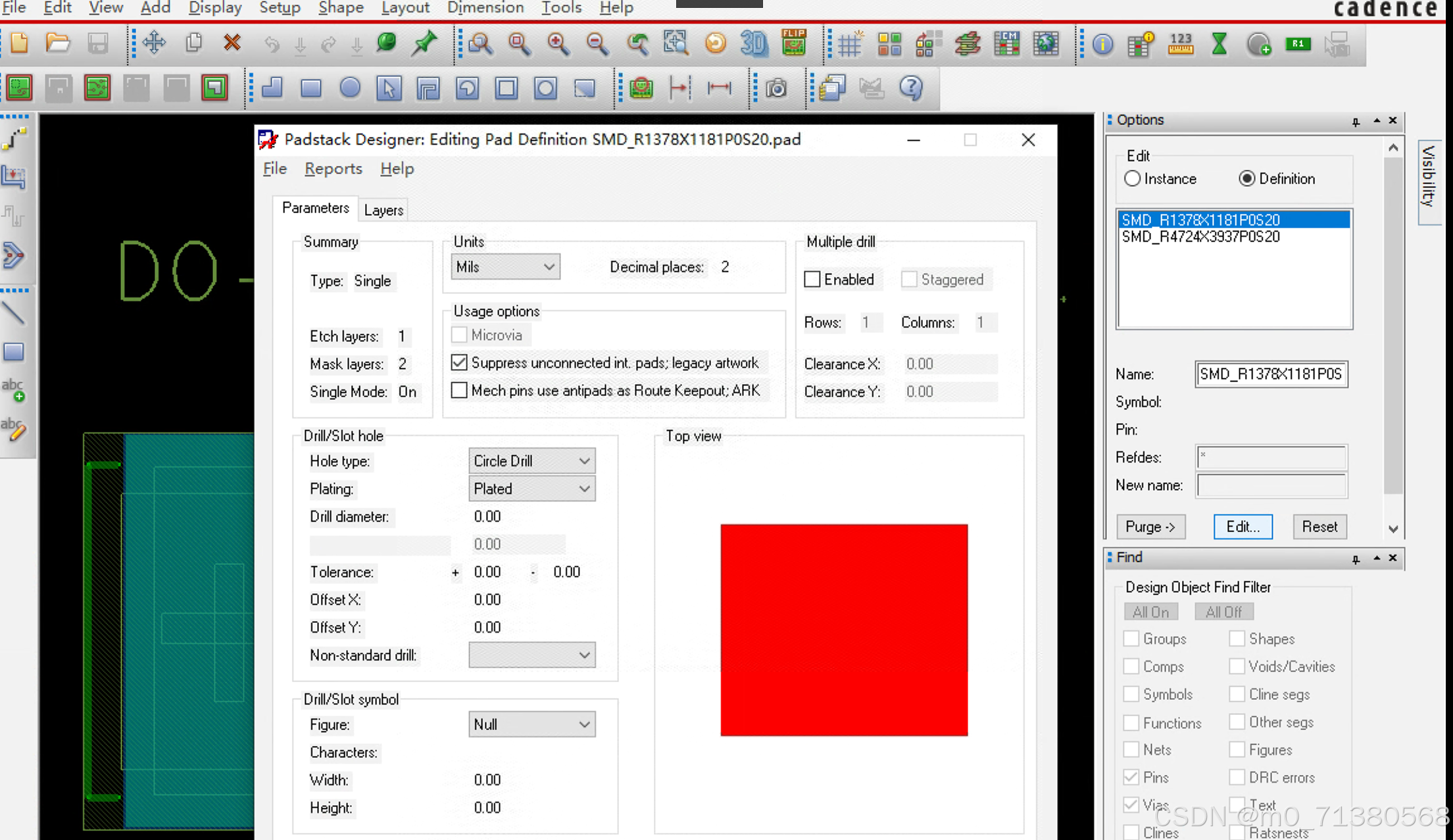

点击Edit

点击layers

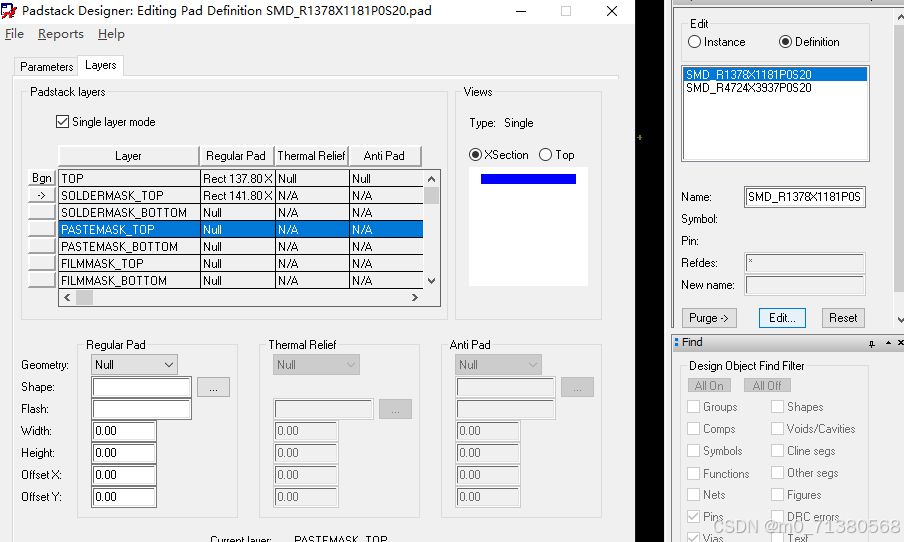

PASTEMASK_TOP是钢网层，如果缺失钢网则图上为NULL，此时要把TOP层的数据复制粘贴到PASTEMASK_TOP

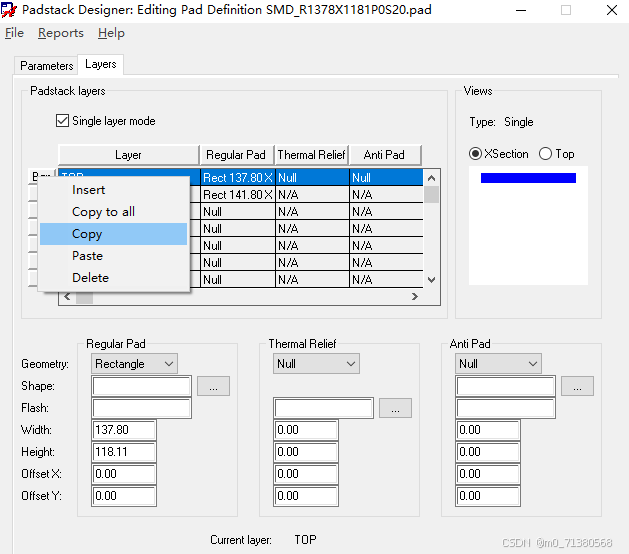

点击Bgn，右击copy，然后点击PASTEMASK_TOP，右击paste

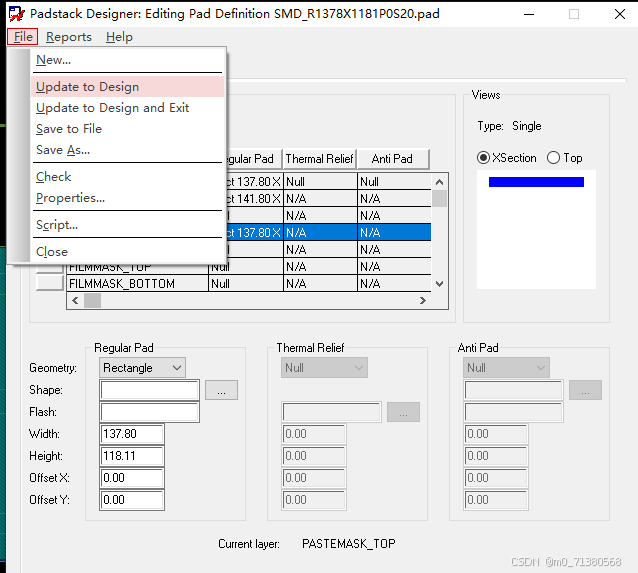

File ——Update to Design就行了，最后保存
