二层封装技术--HDLC PPP（PAP/CHAP）MGRE

目录

1.IP地址规划以及拓扑的搭建

1.R2的配置（由于接口在up之后做身份验证无意义，所以把R2的所有配置都写完，包括接口IP、HDLC、PAP、CHAP）

2.R1、R3、R4的配置以及PC的配置（接口IP、R1的HDLC、R3的PAP、R4的CHAP、PC的IP）

3.路由（缺省路由，让公网互通）

4.NAT地址转换（让PC可以访问R2的环回）

5.构建MGRE环境（让多个网络通过VPN互联，便于管理）

6.内网使用RIP获取路由（让PC之间可以互相访问）

---

实验要求：

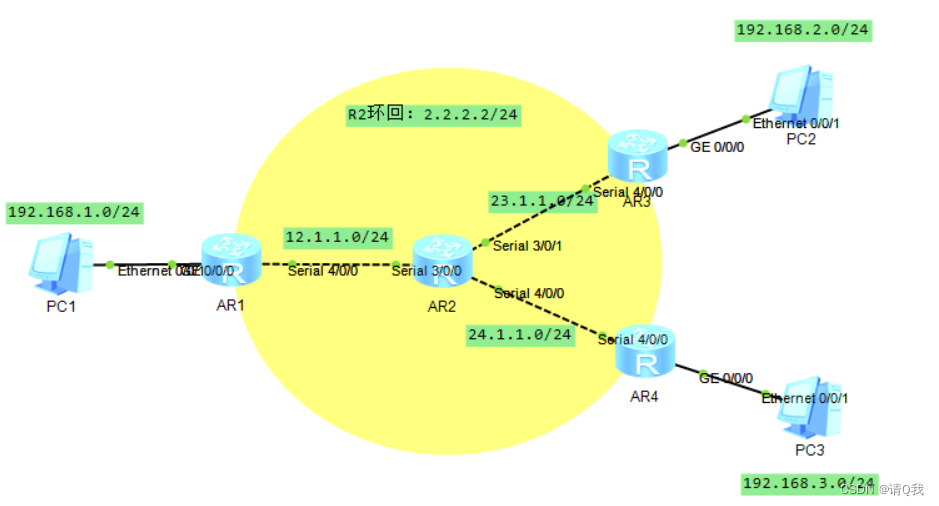

1.IP地址规划以及拓扑的搭建

R1-R2：12.1.1.0/24

R2-R3：23.1.1.0/24

R2-R4：24.1.1.0/24

 Tunnel隧道：192.168.4.0/24

PC1-R1：192.168.1.0/24

PC2-R3：192.168.2.0/24

PC3-R4：192.168.3.0/24

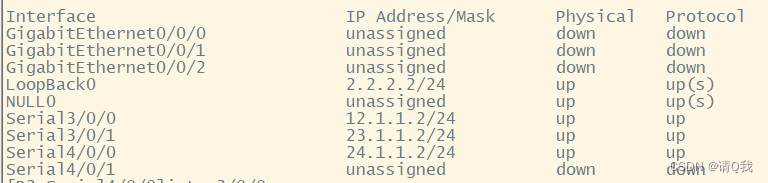

1.R2的配置（由于接口在up之后做身份验证无意义，所以把R2的所有配置都写完，包括接口IP、HDLC、PAP、CHAP）

[R2]int l 0
[R2-LoopBack0]ip address 2.2.2.2 24
[R2-LoopBack0]int s3/0/0
[R2-Serial3/0/0]ip address 12.1.1.2 24
[R2-Serial3/0/0]int s3/0/1
[R2-Serial3/0/1]ip address 23.1.1.2 24
[R2-Serial3/0/1]int s4/0/0
[R2-Serial4/0/0]ip address 24.1.1.2 24

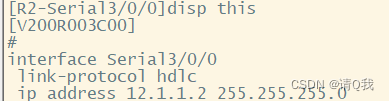

 【1】因为思科系的串线接口默认的二层封装技术是HDLC，华为系默认的串线接口是PPP，所以R1-R2之间的串线接口的二层封装技术修改为HDLC

[R2-Serial4/0/0]int s3/0/0
[R2-Serial3/0/0]link-protocol hdlc







 【2】在R2的Serial3/0/1接口上做PAP（明文认证）的身份验证，R2为主认证方

[R2]aaa
[R2-aaa]local-user 1 privilege level 15 password cipher 123456
[R2-aaa]local-user 1 service-type ppp

[R2-aaa]q
[R2]int s3/0/1
[R2-Serial3/0/1]ppp authentication-mode pap

 【3】在R2的Serial4/0/0接口上做CHAP（挑战质询握手协议-密文认证），R2为主认证方

[R2]aaa
[R2-aaa]local-user 2 privilege level 15 password cipher 654321
[R2-aaa]local-user 2 service-type ppp
[R2-aaa]q
[R2]int s4/0/0
[R2-Serial4/0/0]ppp authentication-mode chap

2.R1、R3、R4的配置以及PC的配置（接口IP、R1的HDLC、R3的PAP、R4的CHAP、PC的IP）

【1】R1接口配置：

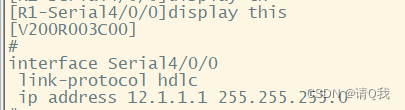

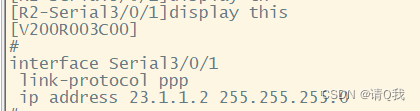

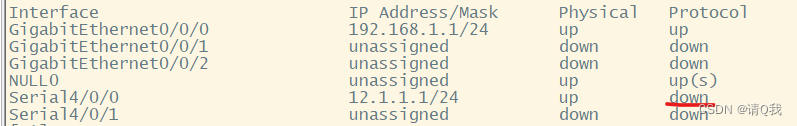

 由于这个串线接口的二层封装技术仍为PPP，所以修改为HDLC

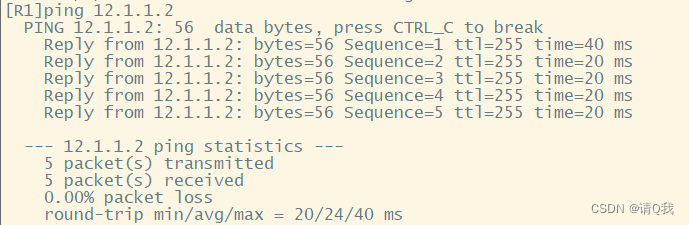

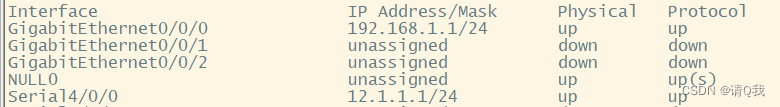

 经过查看，接口up，直连接口也可以ping通，如图：

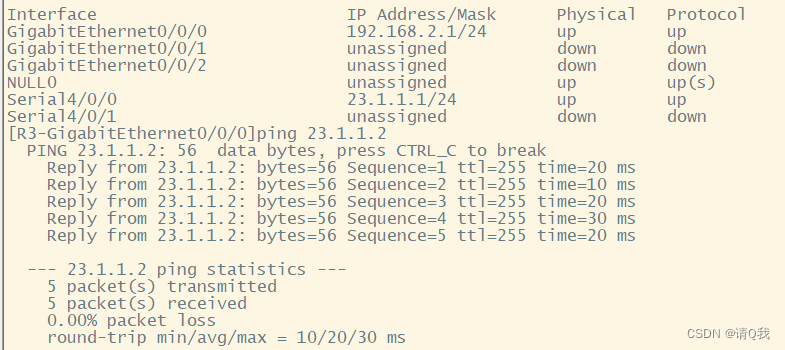

【2】R3接口配置：发现接口是up，直连也可以ping通

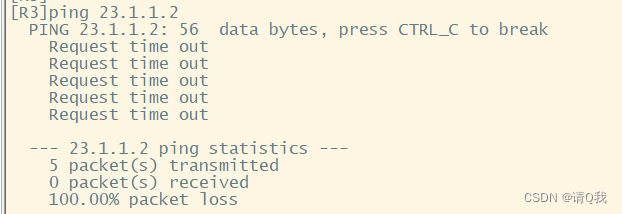

 此时做的PAP认证无意义，所以我们先把R2的s3/0/1接口shutdown，然后undo shutdown，然后就ping不通了，

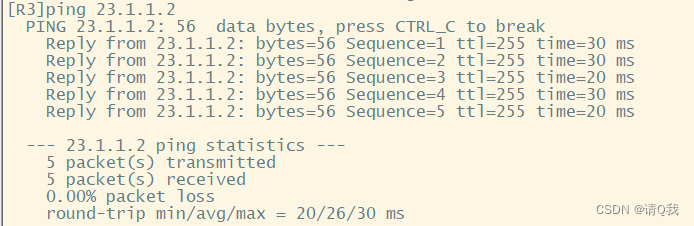

 此时我们在R3的s4/0/0接口上进行PAP认证，R3为被认证方，显示可以ping通，身份认证成功

[R3]int s4/0/0
[R3-Serial4/0/0]ppp pap local-user 1 password cipher 123456

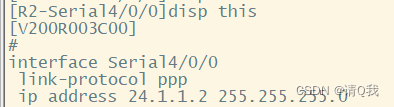

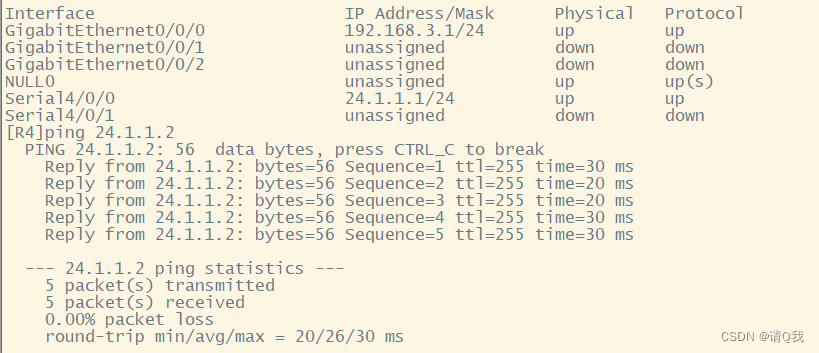

 【3】R4接口配置：发现接口是up，直连也可以ping通

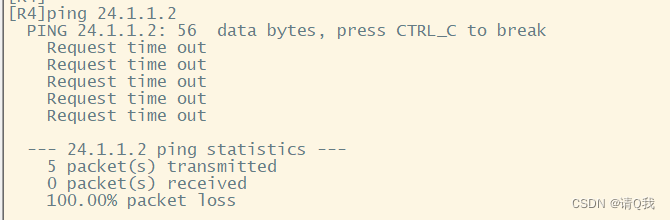

 此时做的CHAP认证无意义，所以我们先把R2的s4/0/0接口shutdown，然后undo shutdown，然后就ping不通了，

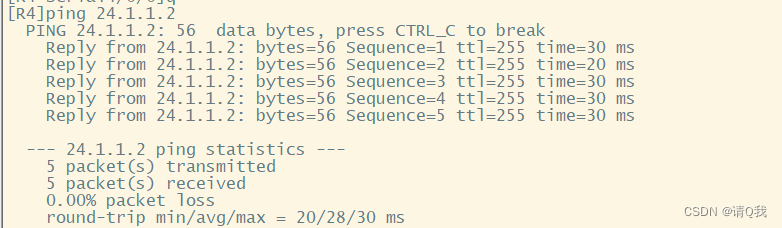

  此时我们在R4的s4/0/0接口上进行CHAP认证，R3为被认证方，显示可以ping通，身份认证成功

[R4]int s4/0/0
[R4-Serial4/0/0]ppp chap user 2
[R4-Serial4/0/0]ppp chap password cipher 654321

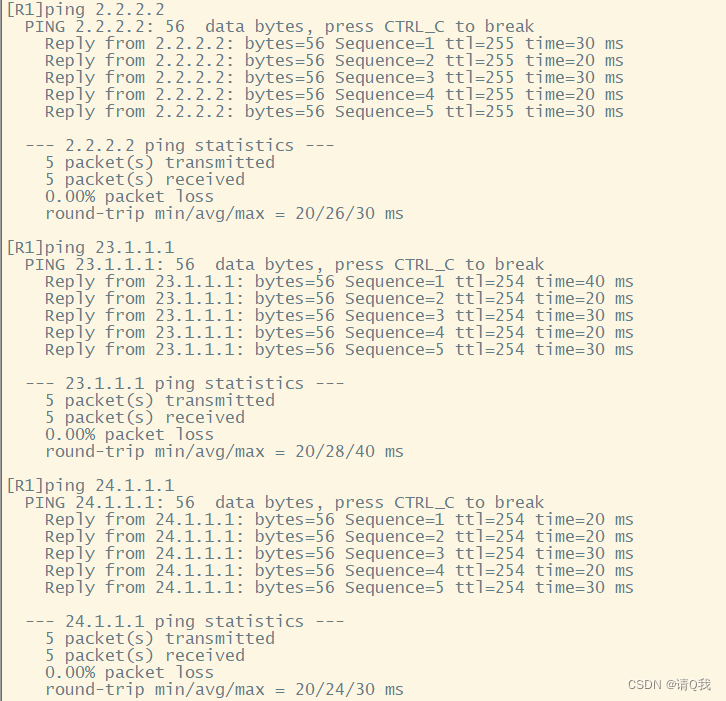

3.路由（缺省路由，让公网互通）

在R1、R3、R4上写指向R2的缺省路由：

[R1]ip route-static 0.0.0.0 0 12.1.1.2

[R3]ip route-static 0.0.0.0 0 23.1.1.2

[R4]ip route-static 0.0.0.0 0 24.1.1.2

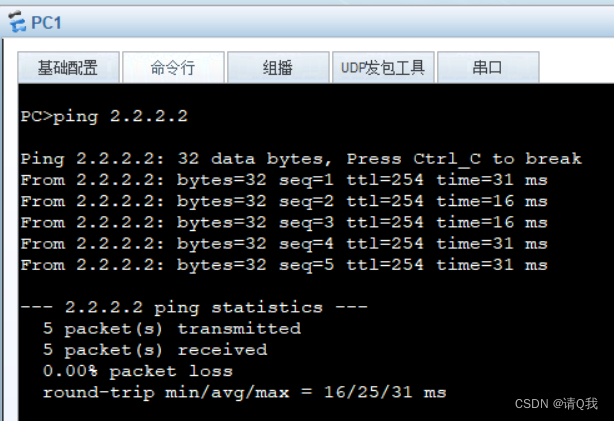

4.NAT地址转换（让PC可以访问R2的环回）

[R1]acl 2000
[R1-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255
[R1-acl-basic-2000]q
[R1]int s4/0/0
[R1-Serial4/0/0]nat outbound 2000



 在R3、R4上做同样的操作，让PC2、PC3也可以访问R2的环回

5.构建MGRE环境（让多个网络通过VPN互联，便于管理）

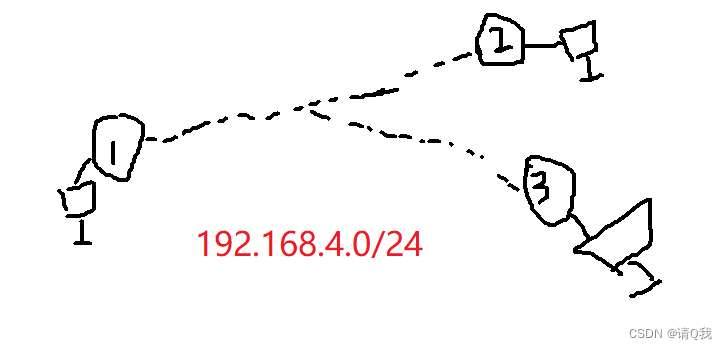

【1】构建MGRE环境，要把拓扑逻辑的看成一下这样

 【2】仅R1IP地址固定，说明R1为中心站点，R3、R4为分支站点，配置如下：

[R1]int Tunnel 0/0/0
[R1-Tunnel0/0/0]ip address 192.168.4.1 24
[R1-Tunnel0/0/0]tunnel-protocol gre p2mp
[R1-Tunnel0/0/0]source 12.1.1.1
[R1-Tunnel0/0/0]nhrp entry multicast dynamic
[R1-Tunnel0/0/0]nhrp network-id 100

[R3]int t0/0/0
[R3-Tunnel0/0/0]ip address 192.168.4.3 24
[R3-Tunnel0/0/0]tunnel-protocol gre p2mp
[R3-Tunnel0/0/0]source Serial4/0/0
[R3-Tunnel0/0/0]nhrp entry 192.168.4.1 12.1.1.1 register
[R3-Tunnel0/0/0]nhrp network-id 100

[R4]int t0/0/0
[R4-Tunnel0/0/0]ip address 192.168.4.4 24
[R4-Tunnel0/0/0]tunnel-protocol gre p2mp
[R4-Tunnel0/0/0]source Serial4/0/0
[R4-Tunnel0/0/0]nhrp entry 192.168.4.1 12.1.1.1 register
[R4-Tunnel0/0/0]nhrp network-id 100

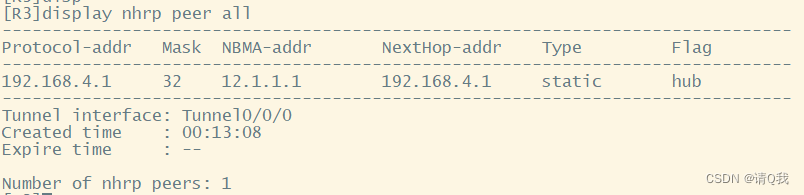

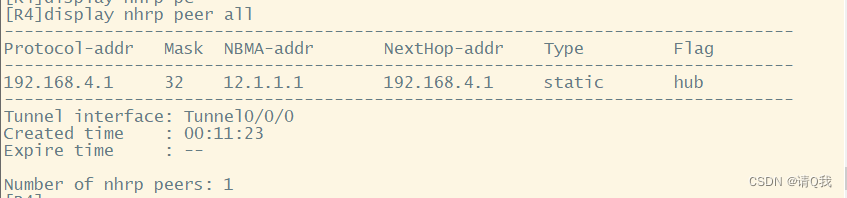

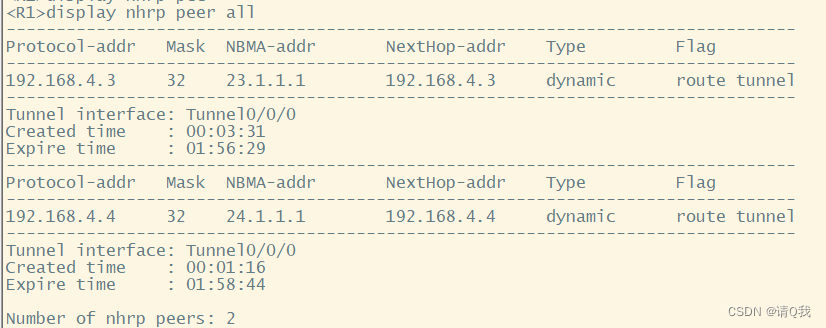

【3】通过命令 display nhrp peer all 查看分支站点注册结果

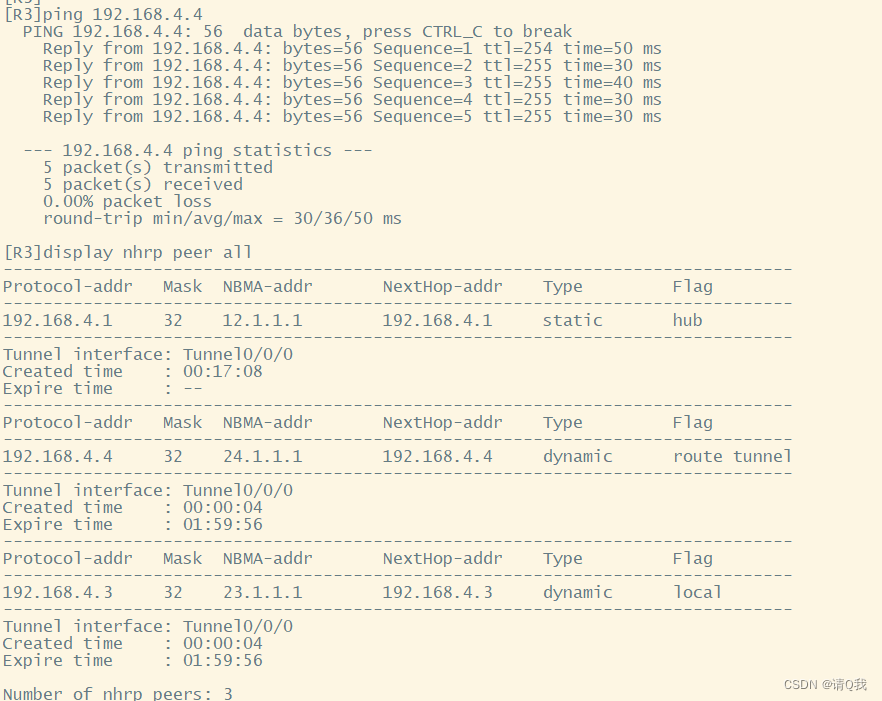

 【4】由于R3中没有R4的，所以我们ping192.168.4.4，ping通之后就会有R4的注册结果，原因是：

NHRP：下一跳路径发现协议；存在服务端和客户端；服务端需要固定公有ip地址，客户端ip地址可变；客户端在本地公有ip变化后，主动向服务端进行注册；服务端生成MAP，

MAP中记录客户端的公有ip与tunnel接口的ip地址对应关系；若其他客户端需要访问另一个客户端，可以到服务端下载该MAP；

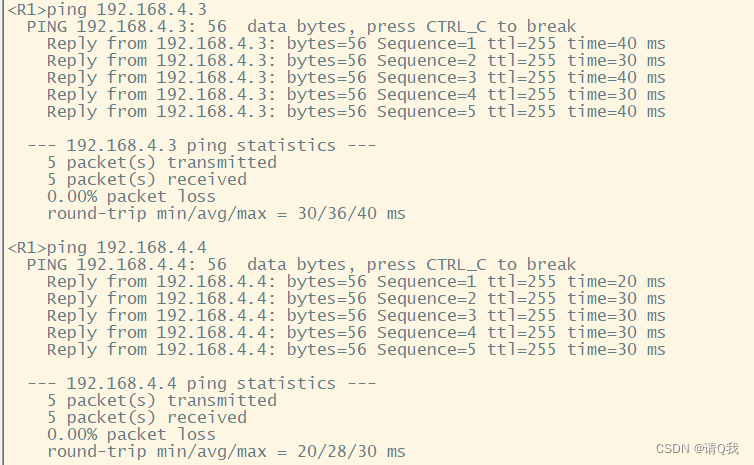

 tunnel隧道成功打通，接下来获取路由，让PC之间可以互相访问

6.内网使用RIP获取路由（让PC之间可以互相访问）

【1】因为要在私网跑RIP，所以我们不需要宣告公网，宣告其他的就可以

[R1]rip
[R1-rip-1]version  2
[R1-rip-1]network 192.168.1.0
[R1-rip-1]network 192.168.4.0

 同样的操作在R3、R4上配置

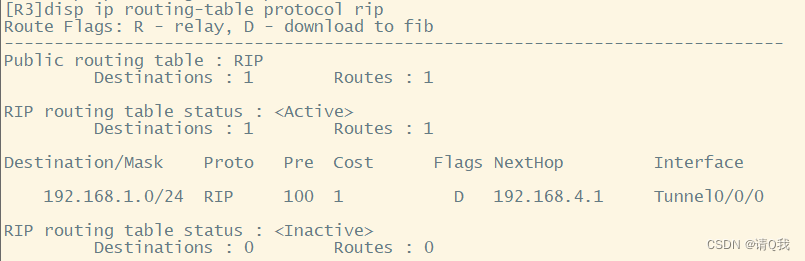

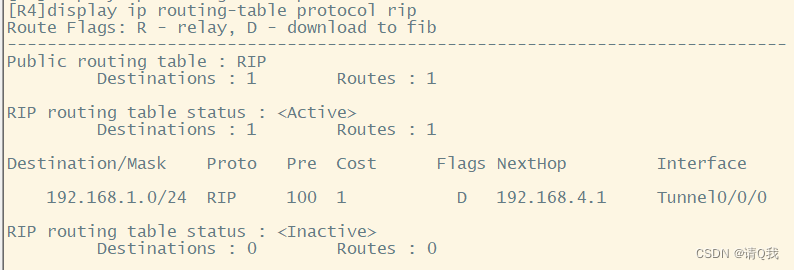

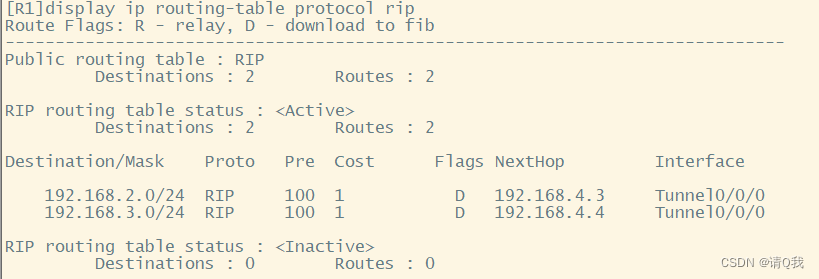

【2】查看路由表：

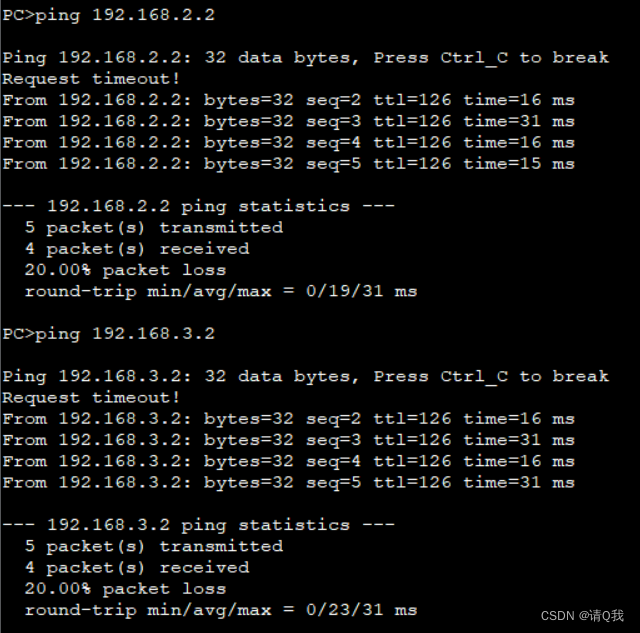

 【3】由于R1的路由表全部都有，所以R1能够互相访问PC2和PC3

 【4】由于R3、R4的路由表不全，所以PC2和PC3不能互相访问。原因为私网是MGRE环境，是多点GRE，属于NBMA网络类型，是没有广播和洪泛这个能力。因为R3、R4与R1注册过，所以发送广播或者组播时都会以伪广播（单播）的形式发出去。R3、R4没有互相注册过，就没有伪广播，那么就没有RIP沟通。当R3共享路由给R1时，由于RIP的水平分割机制，R1只会共享自己的路由给R4，不会共享R3的路由，解决办法如下：

当拓扑结构为中心到站点（轴辐状、星型），不是所有网点均为固定的公有ip，没法所有tunnel设备相互注册；只能通过关闭水平分割来实现路由的全网正常收敛；

[R1]int t0/0/0
[R1-Tunnel0/0/0]undo rip split-horizon

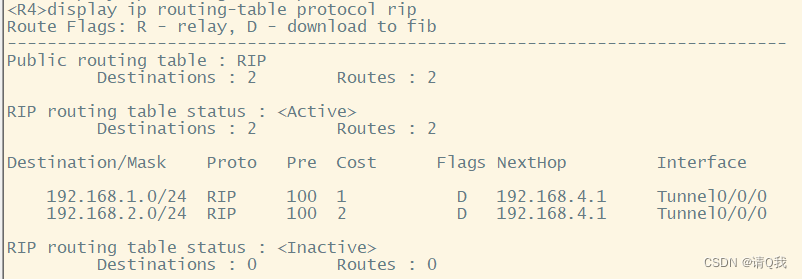

这样，在R3上就会有R4的路由，在R4上就会有R3的路由，如图所示：

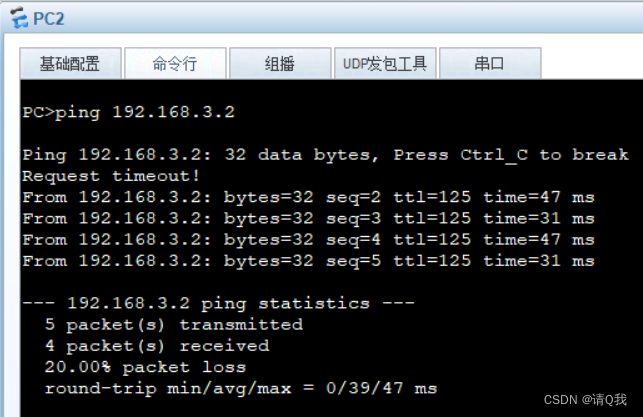

 接下来用PC2 ping PC3:

 至此，所以实验要求全部满足，实验结束
