STM32(H7)学习记录-15 FMC_Norflash的FLM

最新推荐文章于 2025-03-13 18:33:58 发布
最新推荐文章于 2025-03-13 18:33:58 发布
阅读量461 收藏 3
点赞数 4
文章标签： stm32 学习 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_71918616/article/details/145714903
版权
在制作过程中遇到了不少问题在这里记录一下。



首先我是使用CubeMX(6.13.0)生成了外设初始化及其代码。

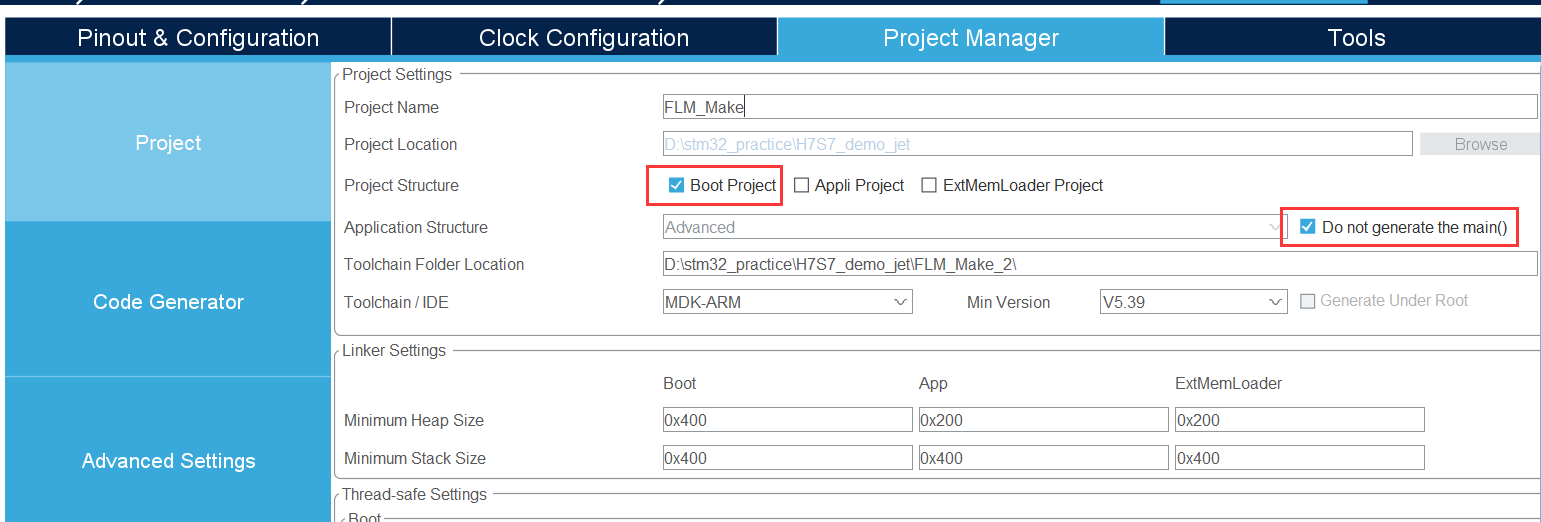

我使用的是STM32H7S7，生成代码前，勾选只生成BOOT以及不生成main函数



其次，不编译启动文件（stm32xxxxx.s）

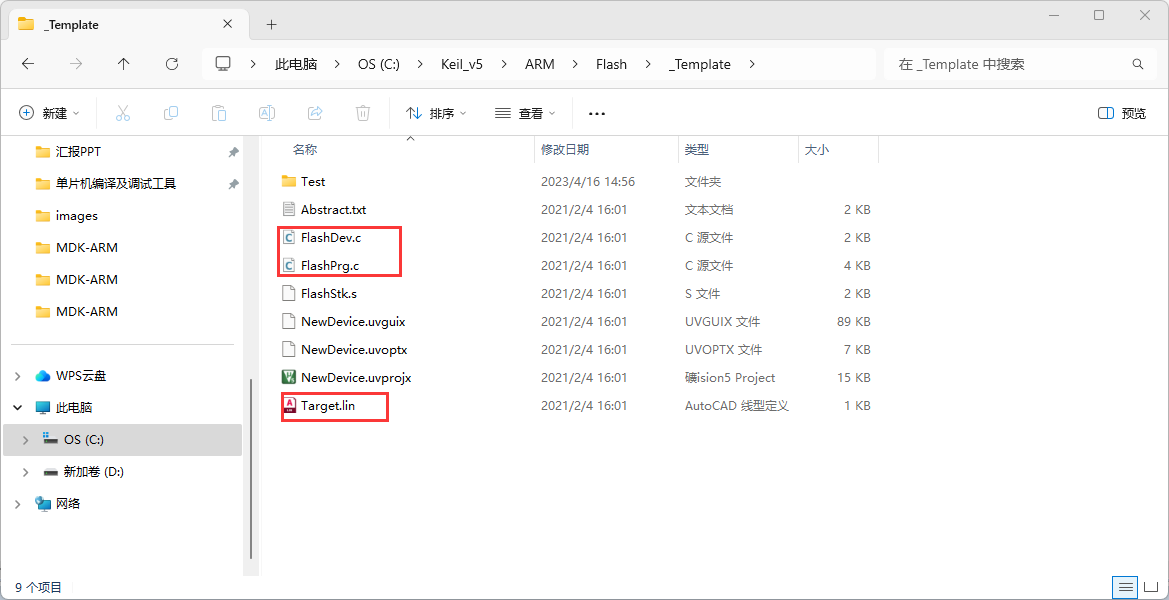

在Keil的底层文件夹中，把下面图中框出来的文件，放入生成的项目中，其中Target.lin是分散加载文件。
