STM32CubeMX之FMC驱动TFT-LCD屏

提示：使用STM32CubeMX配置 STM32F743IIT6 的硬件FMC外设驱动TFT-LCD屏幕

---

这里就不对FMC做过多介绍。不清楚的可以自己搜索一下，咱们这里直接上干活。

一、CubeMX配置

开发板上TFT-LCD接口如图：

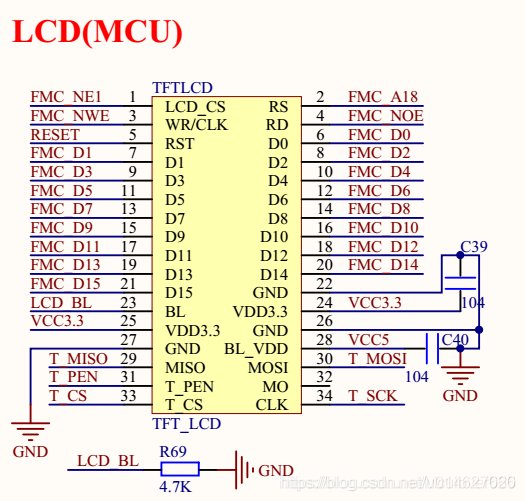

	LCD原理图如下：

引脚说明如下：

●LCD D0-D15：使用了16bit：FMC D0 - FMC D15；
●LCD_RS：使用FMC A18来控制向LCD写入数据还是命令（0-命令，1-数据）；
●LCD_BL：背光控制，对应PB5；
●LCD_CS：LCD片选信号，对应PD7，FMC_NE1；
●LCD_WR ：LCD写使能，对应PD5，FMC_NWE；
●LCD_RD：LCD读使能，对应PD4，FMC_NOE；
●RESET：LCD复位信号，直接与单片机复位信号接在一起；

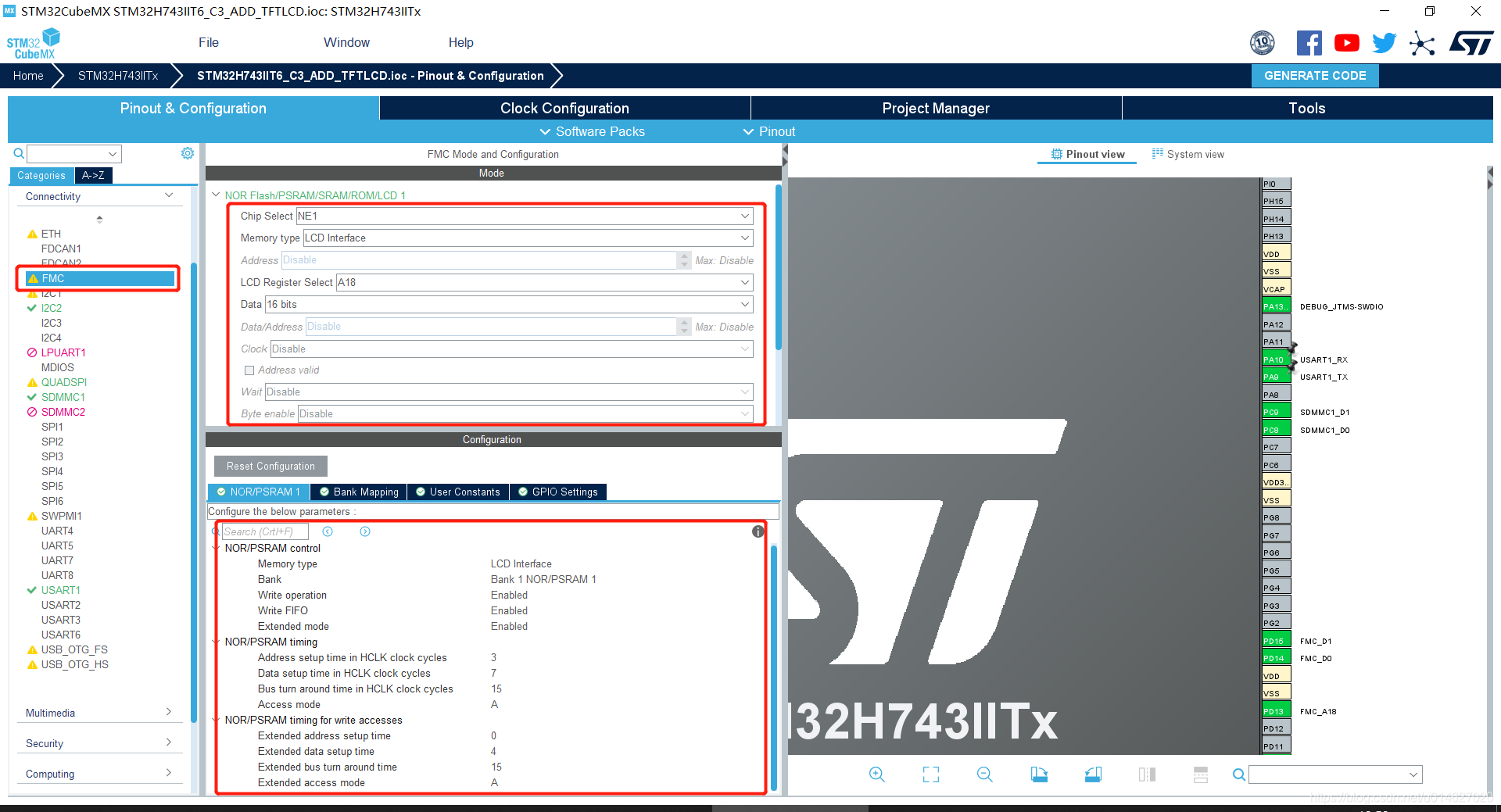

参数设置如下：

二、参数设置讲解

1、查看参数MCU屏幕控制芯片手册

2、填写对应参数

时序参数都是以HCLK的周期为单位的，在本文中HCLK=240Mhz，所以一个周期为4.17ns。其中主要的时序参数配置方法如下。

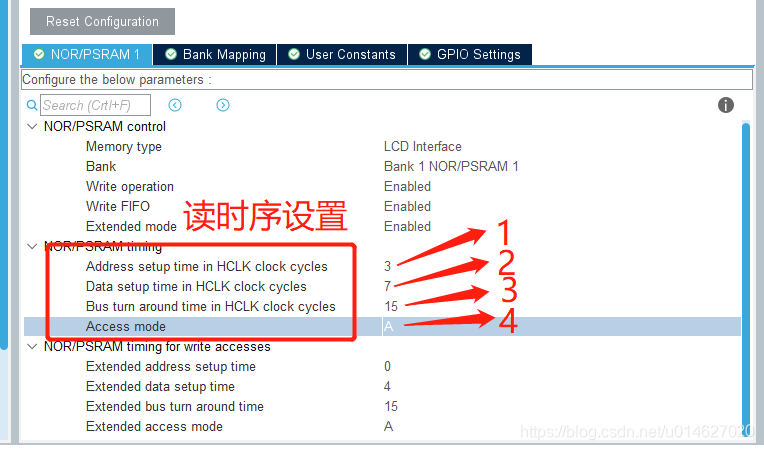

读时序配置

① 地址建立时间：Address setup time（ADDSET）

该值必须是0~15个HCLK。从表中可以看出，NT35310控制器要求读的时候最小为10ns，,所以设为3即可，3x4.17=12.51ns。

② 数据持续时间：Data setup time(DATASET)

该值必须是0~255个HCLK，从图中可以看出，NT35310控制器要求的数据建立时间最小为10ns，理论上设置为3即可，但因为读时序较慢这里设置为7个HCLK，设置为5以下可能就会出现显示异常的现象。

③此值必须0~15。我们这里就取默认最大的15即可

④默认A模式即可。模式A时序模型的优势在于：支持独立的读写时序控制。这一点对于控制TFT-LCD来说，非常符合。因为TFT-LCD在读的时候，一般比较慢，而在写入的时候一般比较快

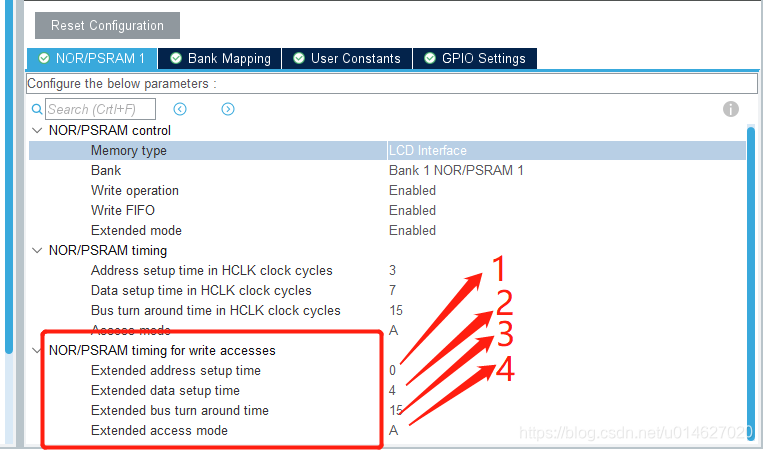

写时序配置

① 地址建立时间：Address setup time（ADDSET）

该值必须是0~15个HCLK。从表中可以看出，NT35310控制器要求写的时候最小为0ns，,所以这里设置为0。

② 数据持续时间：Data setup time(DATASET)

该值必须是0~255个HCLK，从图中可以看出，NT35310控制器要求的数据建立时间最小为10ns，因为写时序较快这里设置为4即可。

③默认15即可

④默认A模式即可

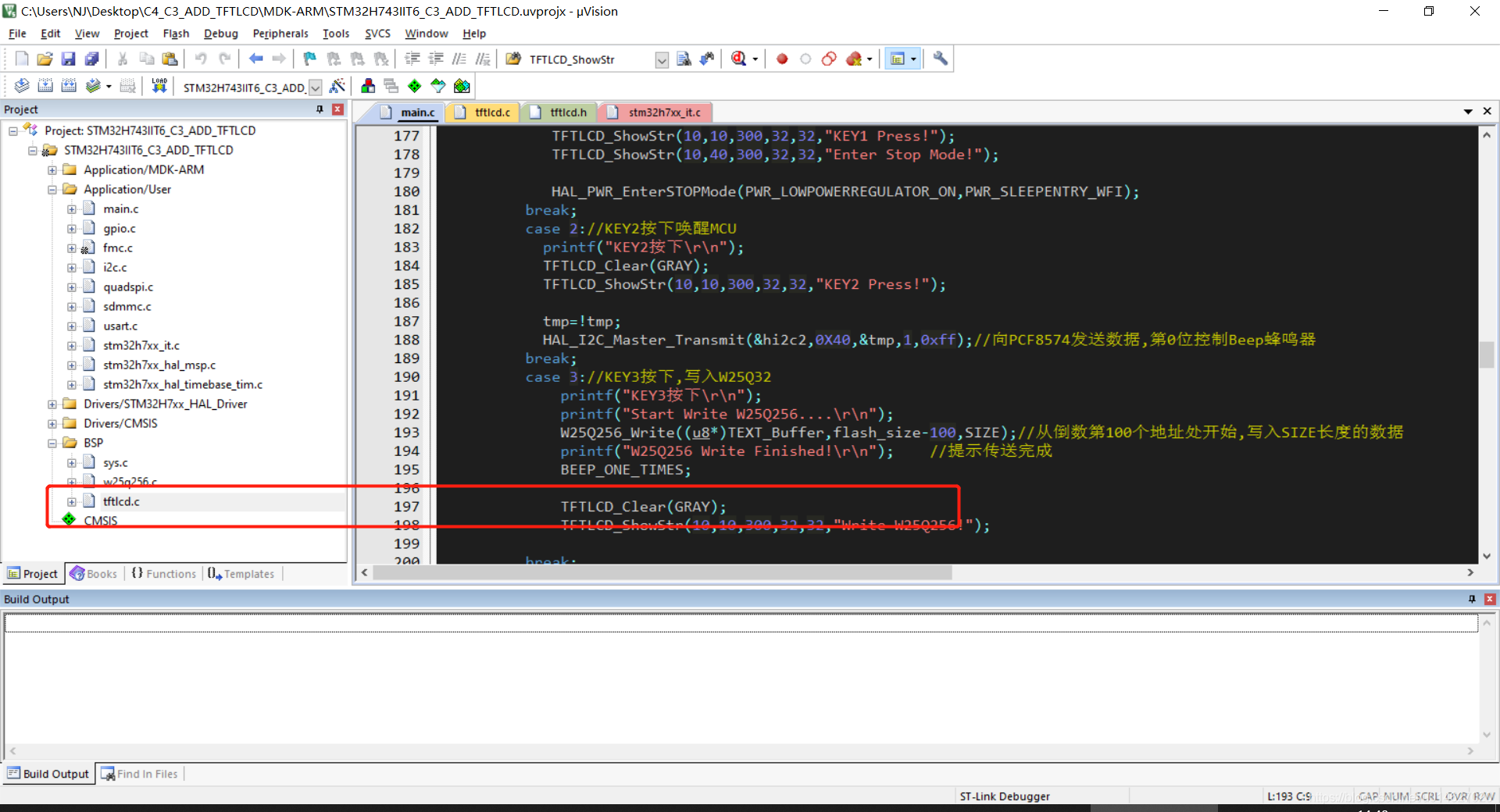

上述步骤配置完成后就可以在工程中添加你的LCD驱动程序。

如果程序和MX的配置都没问题显示还不正常那就先考虑读时序里的data setup time 时间拉长。

---
