剩余电流动作保护装置在防接地短路火灾中是如何应用的

1接地短路是电气火灾的重要原因

国家标准GB13955《漏电保护器的安装和运行》中明确规定为防止电气设备和线路因绝缘损坏引起的电气火灾，宜装设当漏电电流超过预定值时能发出声光信号报警或自动切断电源的漏电保护器。

WX-acrelzj

通过分析可知接地短路比一般短路的起火危险大得多。接地短路发生的机率也比一般短路大得多，这一论点不仅见于国外文献，也为我国许多电气火灾事故所证实。其原因是导线对地绝缘水平总比线间绝缘水平要低，形成这种情况的原因有：

线路安装不规范、乱拉乱接；

房屋装修时，忽视电气线路的布置；

电气设备或导线绝缘老化损伤；

施工工艺不良，导线或保护线接触不良；

由于气候条件造成的自然泄漏电流过大。

上述这些原因在电气火灾事故的分析中或安全检查中经常发现，尤其是在公共场所、娱乐设施、服务场所更为突出。由此可见防范电气接地短路是防火灾事故的*点。

2安装剩余电流动作保护装置是防接地短路火灾的有效措施

防范接地短路引起火灾事故在技术上并不困难，国内、外的有效经验是在用电场所的电源进线上装设剩余电流动作保护装置。

防接地短路引起火灾事故可以采用带有剩余电流动作的自动空气断路器，在原有的短路保护、过载保护等保护功能外，还具有接地短路保护功能。在接地短路故障电流即使很小时能及时动作，切断电源。对一旦发生接地短路切断电源，会造成事故或重大损失影响的电气装置或场所，可以在接地短路故障时接入声光报警装置，及时发出危险信号。

带有接地短路保护功能装置的选型，应注意：

(1)接地短路保护装置是剩余电流动作保护装置分级保护中的一个节点，应合理选择在用电系统内的安装位置。

(2)保护装置的剩余动作电流应根据线路的具体条件如线路安装方式、线路绝缘老化程度、线路的环境条件、线路的自然泄漏电流等确定。一般应大于*大自然泄漏电流值的2倍。

(3)为了做好各级保护器的动作配合，接地短路保护装置，应采用延时动作型。

(4)对于通过剩余电流动作继电器配合框架式(DW)大型断路器的接地短路保护装置，由于零序电流互感器变比过大和铁芯磁饱和等原因，其动作电流*小不少于断路器额定电流的20%(0.2IN)。采用这种方式实现接地短路防火灾保护时，只能靠接地短路电流动作而不能通过剩余电流动作继电器动作，实现防止接地短路防火功能。因此，在负荷电流大的用电系统应考虑将剩余电流动作保护器的接地短路保护装置分装在分支线上。

3安科瑞ASJ系列产品介绍

安科瑞ASJ系列剩余电流动作继电器和多回路剩余电流监测仪可与低压断路器或低压接触器等组成组合式剩余电流保护装置，主要适用于交流50Hz，额定电压400V及以下的TT和TN系统配电线路，用来对电气线路进行接地故障保护，防止接地故障电流引起的设备损坏和电气火灾事故，也可用来对人身触电危险提供间接接触保护。

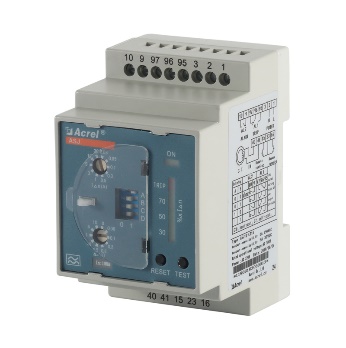

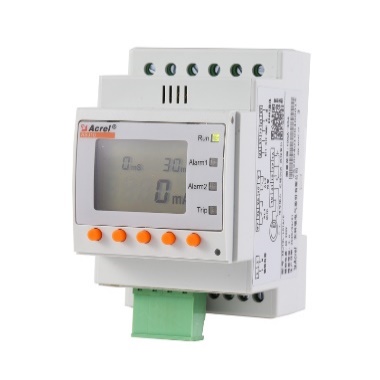

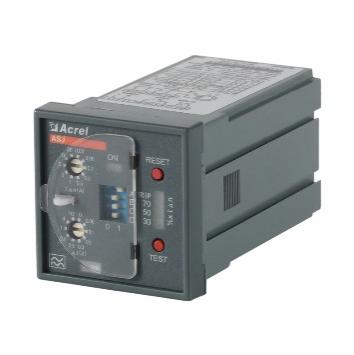

ASJ10/20系列剩余电流动作继电器

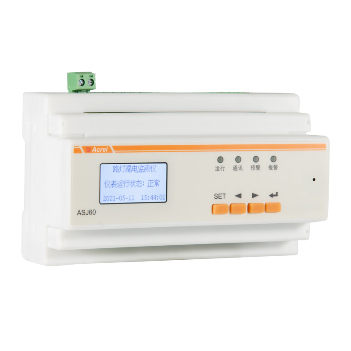

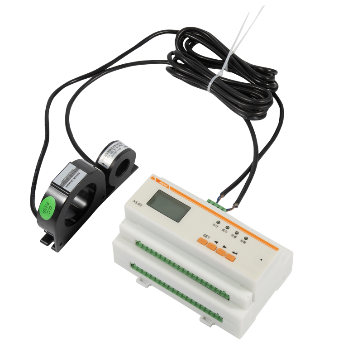

ASJ60系列剩余电流监测仪

3.1功能介绍

ASJ10/20系列剩余电流动作继电器具有以下功能：A型或者AC型剩余电流测量，剩余电流越限报警指示，额定剩余动作电流可设定，*限不驱动时间可设定，两组继电器输出，具有就地，远程“测试”、“复位”功能；

ASJ60系列剩余电流监测仪具有以下功能：16路剩余电流监测，1路预警继电器输出，16路报警继电器输出，2路DI输入，自动重合闸功能，远程通讯功能，远程分合闸功能。

参考文献：

1. 安科瑞企业微电网设计与应用手册.2022.06版
2. 剩余电流动作保护装置在防接地短路火灾的应用
