VMAX3 （VMAX100k, 200K, 400K 和 250F等） MMCS 功能与作用总结

本文链接：https://blog.csdn.net/m0_72255440/article/details/144781597

写在最前面，

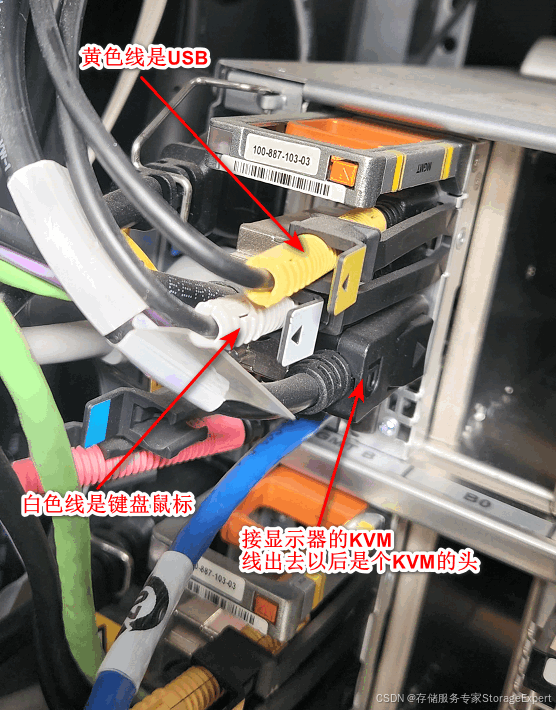

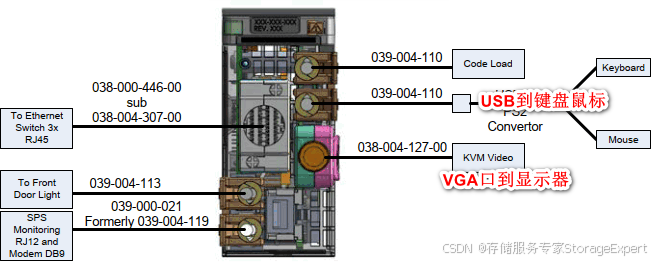

第一：这个MMCS是不能热插拔的，插拔它，director就是vmax3的引擎就宕机了。遇到过无数次，由于MMCS接显示器无反应（这个是个bug，有解决方案的），然后就直接插拔MMCS，然后悲剧就发生了的情况。

第二，如果MMCS有问题，不是直接插拔更换的，是要跑复杂的脚本的，时间会很长。这个也是无数个案例，客户订购了一个MMCS备件，然后过几天告诉我们不能用，备件是坏的。问怎么更换的，说就是插拔了。这种SB或者NB工程师就是让人无语。

1. MMCS 定义

MMCS (Management Module Control Station) 是一种管理模块，内嵌有服务处理器 (MiniSP)。简单说就是把以前的control station，在vmax上叫做Service processor的1U的物理服务器和管理模块（management module）集成到了一个io 卡上。

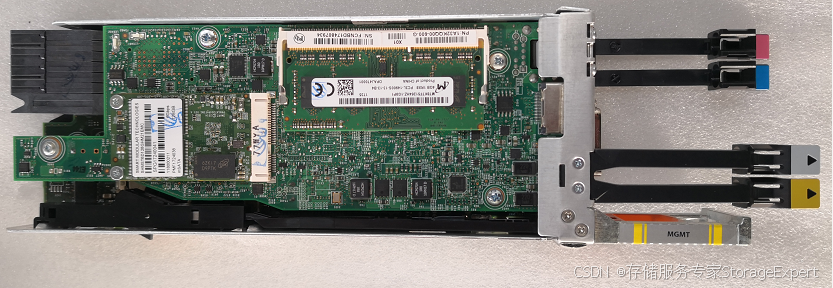

下面是MMCS的图片，直观认识下：

从上面图片就可以看出来，这个模块上有内存，有硬盘，还有CPU，其实就是一个小的服务器，这个服务器上运行给EMC定制的Windows 7或者windows 10系统，划重点呀，这个win7或者win10是定制的。另外这个服务器采用的CPU是ATMOS平台，性能有点差的，不过处理一些管理业务也够了。

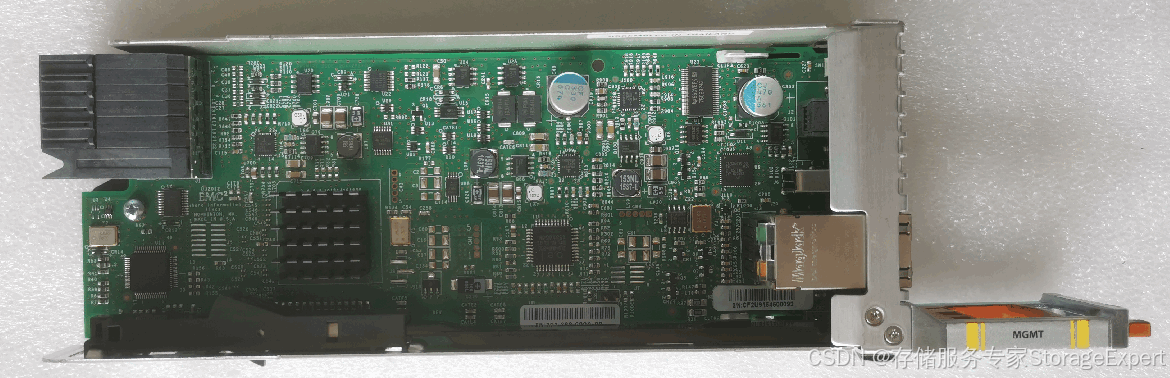

每套 VMAX3存储包含包含两个 MMCS，用于提高可靠性。每套存储其实是有1到多个引擎engine构成的。只有第一个引擎中有MMCS，其他的引擎中都是Management module，这个和VNX以及老的VMAX10k的management module是一样的。下面是个外观图：

MMCS 与控制器（vmax叫做director）共用冷却系统（cooling system），若控制器关闭，MMCS 也会停止运行。

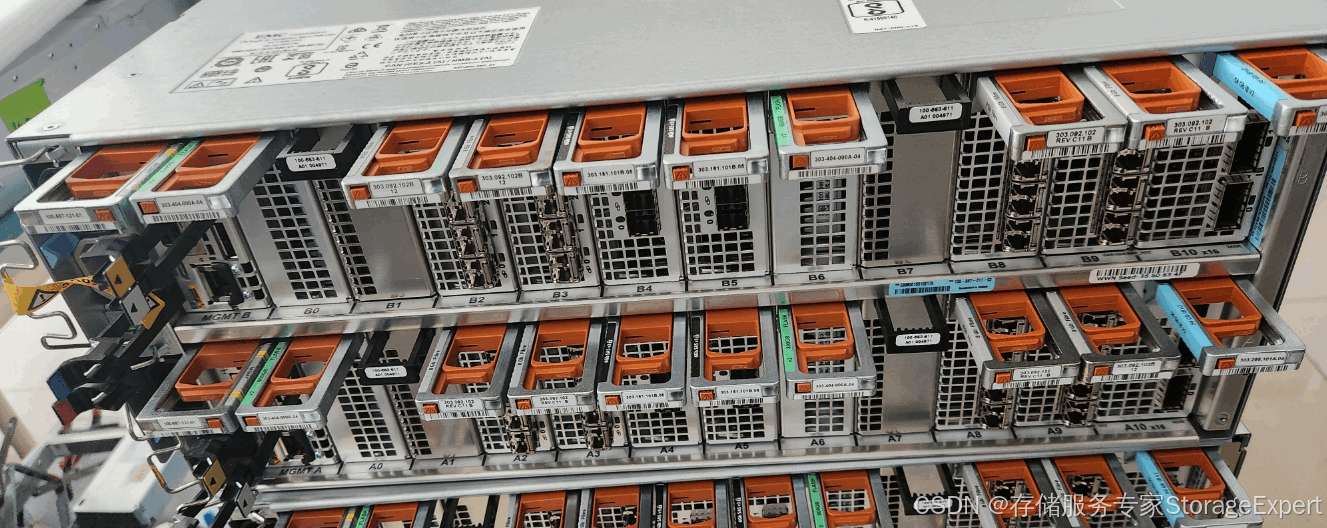

下面是一个VMAX200k的引擎后视图，最左边可以看到两个MMCS，下面的是MMCS 1，上面的是MMCS2.

2. MMCS 的主要功能

提供系统管理和维护功能，包括code加载、健康检查和硬件更换等。

对于VMAX3存储系统的硬件维护，MMCS是绝对不可缺少的部件。但是对于存储系统对外提供服务，MMCS是不影响的，换句话说，就是没有MMCS，存储也能正常对外提供服务。这也是重启MMCS不影响任何业务的原因。曾经遇到过一个NB客户，提出要重启下MMCS，让我写了三个报告，领导就是不批，说要找个节假日的维护窗口，最后就拉到了，我没有那个时间伺候这种NB客户。

回到主题，绝大部分的维护工作是在MMCS1上做的，但也有情况是要到MMCS2上去做。比如MMCS1挂掉了，有问题了，就需要使用MMCS2来恢复MMCS1。另外，如果要更换引擎1的director1，也需要用MMCS2来操作。

在发生维护或硬件问题时，另一个 MMCS 可作为备选执行任务，保证系统的持续运行。

这里不要认为两个MMCS是互相failover的，就是互相备份的功能。不是这样的，MMCS2不能承担对MMCS1的作用。如果MMCS1有问题了，MMCS2唯一能做的就是去恢复MMCS1，而不代替MMCS1的功能。

3. MMCS 的角色

Primary (主MMCS)： 提供完整的功能，所有的维护操作都是在MMCS1上做的。
Secondary (次级MMCS)： 运行子集功能，提供基础支持。
Elevated Secondary (增强次级MMCS)： 在主MMCS不可用时，承担部分关键职责。比如，使用MMCS2来更换引擎1的director1的时候，MMCS2就是这个角色。

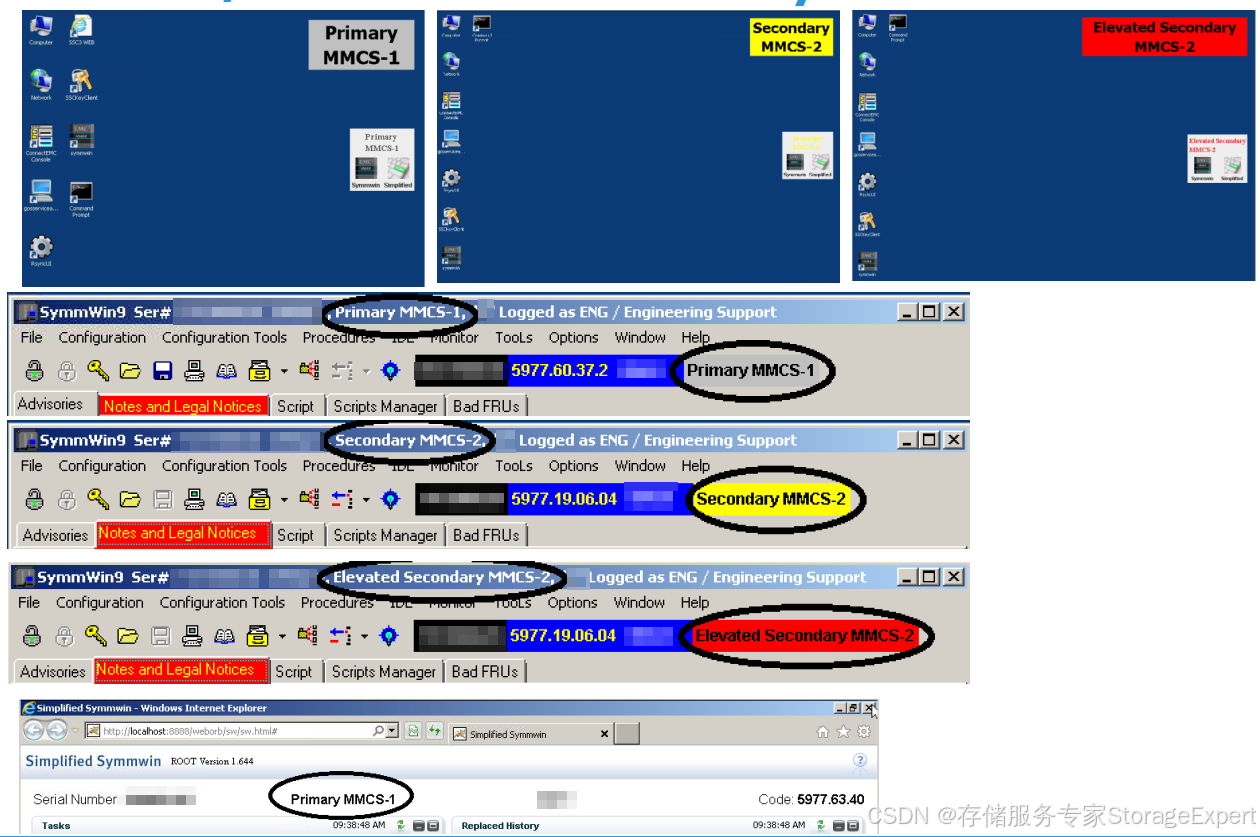

至于当前使用的MMCS到底是那个角色，其实在Symmwin的窗口中是有显示的，下面是个例子供参考。
