某超市布局仿真与分析

一、超市布局图及购买路径

超市布局

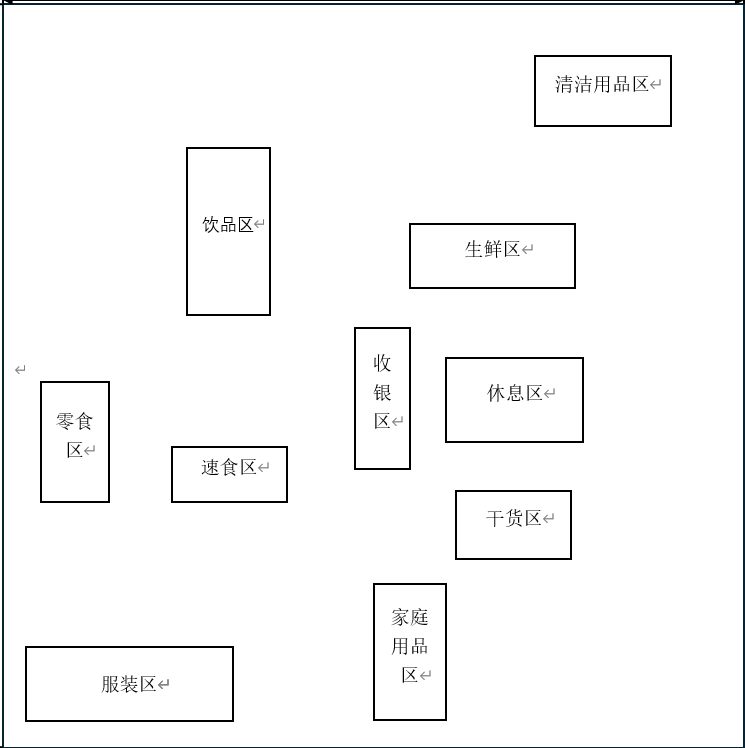

布局图1

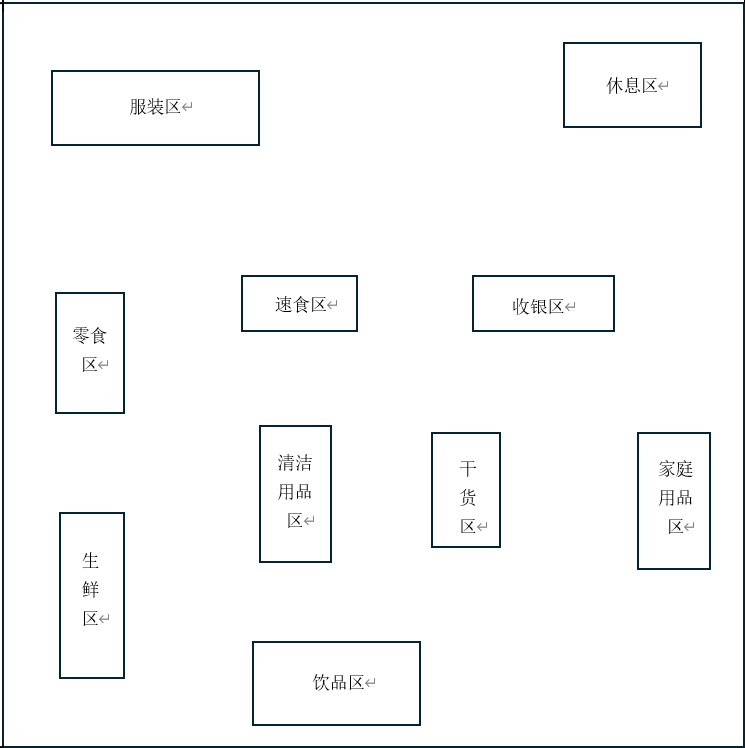

布局图2

2. 购买路径

人数	购买路径	购买货物
32	1	生鲜区-清洁用品区-速食区-收银区
11	2	生鲜区-收银区
67	3	零食区-速食区-收银区
52	4	服装区-家庭用品区-干货区-休息区-收银区
33	5	清洁用品区-饮品区-休息区-收银区
72	6	饮品区-收银区
15	7	家庭用品区-饮品区-速食区-收银区

二、仿真模型搭建

1. 准备工作

打开仿真模型，添加各个实体，根据布局图构建仿真模型，并用使用A和S进行连接。明确物流流向和各个作业的作业顺序，同时给每个作业区都设置一个合适的参数。通过仿真运行分析，选择合适的分析指标，并输出仿真结果。

2. 模型构建

实体	数量	说明
Source1	1	模拟仿真超市内初始货物
Source2	1	模拟顾客到达
Rank	8	模拟超市各个区域货物的存放货架
Queue	3	模拟超市的排队等候区和休息区
Processor	10	模拟超市的收银区域和休息以及各个购买点
Sink	1	吸收临时实体，顾客离开

本文采用FlexSim2019版本建立仿真模型，主操作界面如下图所示：

通过主操作界面上的各个实体工具，如发生器、暂存区、货架、处理器、合成器等实体工具对初始模型和优化后的方案模型进行仿真建模，建立优化前后的模型图如下图所示。

3. 模型布局图

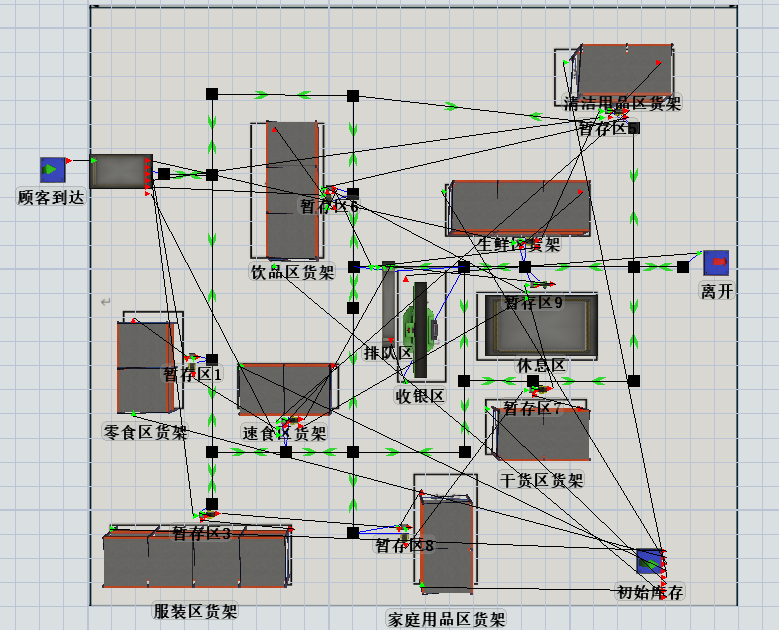

布局1

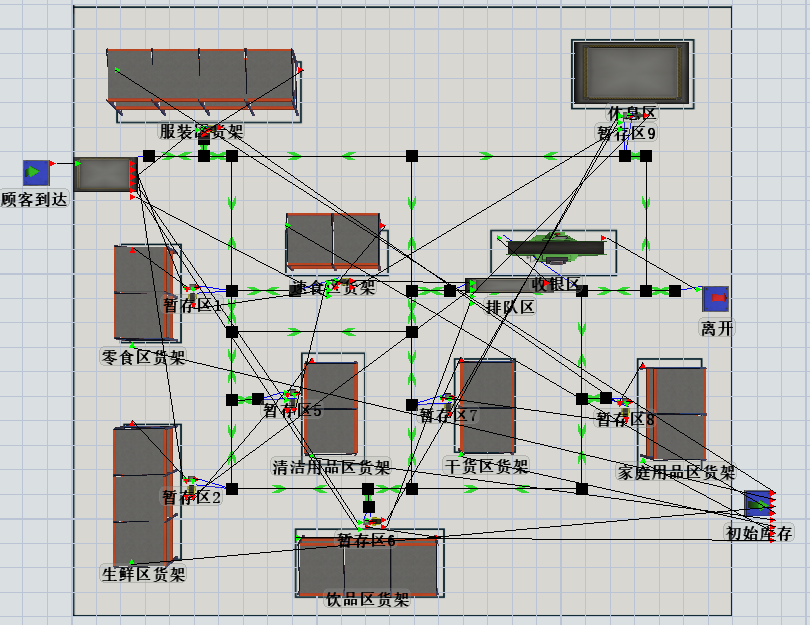

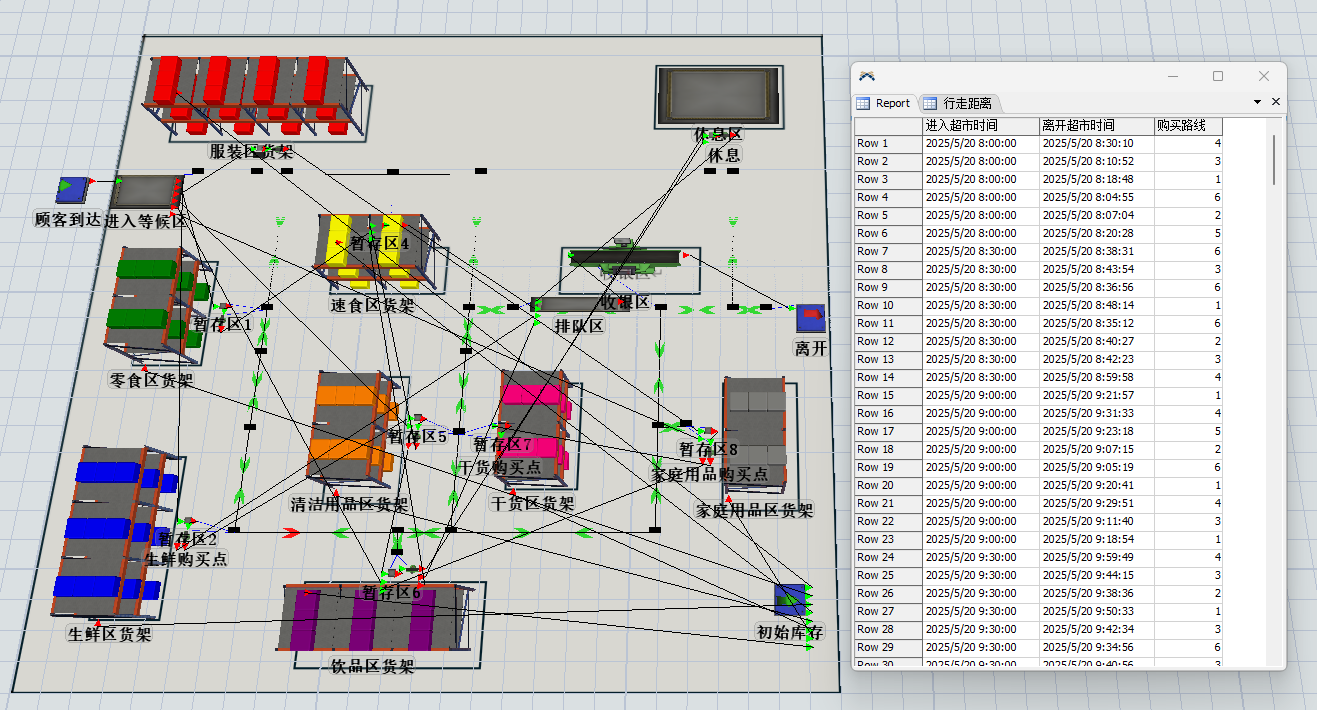

布局2

4. 参数设置

（1）Source

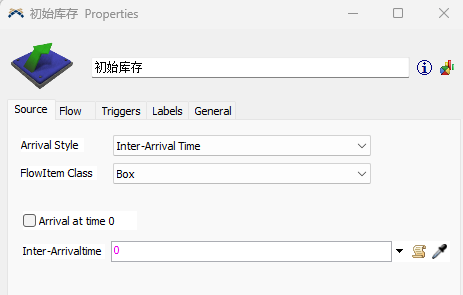

Source用来模拟实际原材料的到达，是产生实体的工具；新增2个Source，Source1个产生超市内货物的发生器，命名为“初始库存”，因此设置Source1的临时实体产生的时间间隔为0，即代表超市货物不缺货。

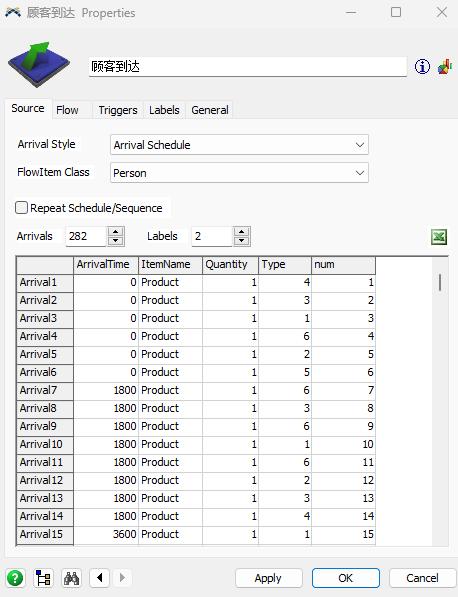

Source2是产生顾客的工具，设置产生282个顾客，因此下图在生产实体的表格中设置282个Arrival，Quantity为数量，Type为标签从1到7代表不同的顾客的购买路径不同，标签num的数值从1到282，代表不同的顾客，通过num来区分不同的客户，通过Type来区分不同的购买路径，用来便于后面的建模。下图为Source2的参数设置，其中只展示15个顾客的到达时间参数，详细参数参照附表excel。

另外产生的顾客通过不同的颜色来区域不同购买路径的颜色，比如，红色为购买路径1，绿色为购买路径2等。

（2）Queue

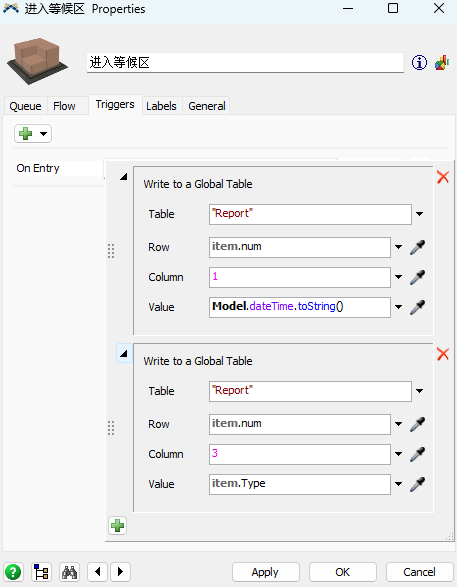

Queue为临时存放实体的工具，新建3个Queue，其中Queue1为顾客到达超市后临时排队区，命名为“进入等候区”，Queue2为顾客购买完商品等待收银的排队区，命名为“排队区”，Queue3为休息区。在Queue1区域顾客到达超市时设置顾客进入超市的时间，以及顾客的购买路径，具体如下图所示。

（3）Rank

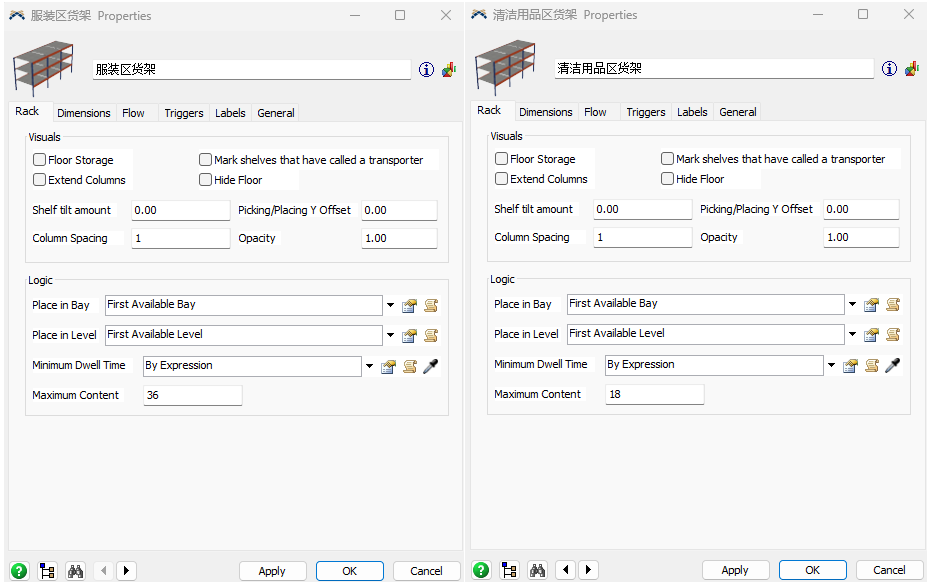

Rank是用来存放临时实体的区域，新建8个Rank，分别用来存放不同的商品，下面对应各个货架存放的商品种类。

货架	作用
4*3货架	存放临时实体-服装
2*3货架	存放临时实体-零食
3*3货架	存放临时实体-生鲜
2*3货架	存放临时实体-速食
2*3货架	存放临时实体-清洁食品
3*3货架	存放临时实体-饮品
2*3货架	存放临时实体-干货
2*3货架	存放临时实体-家庭用品

（5）Processor

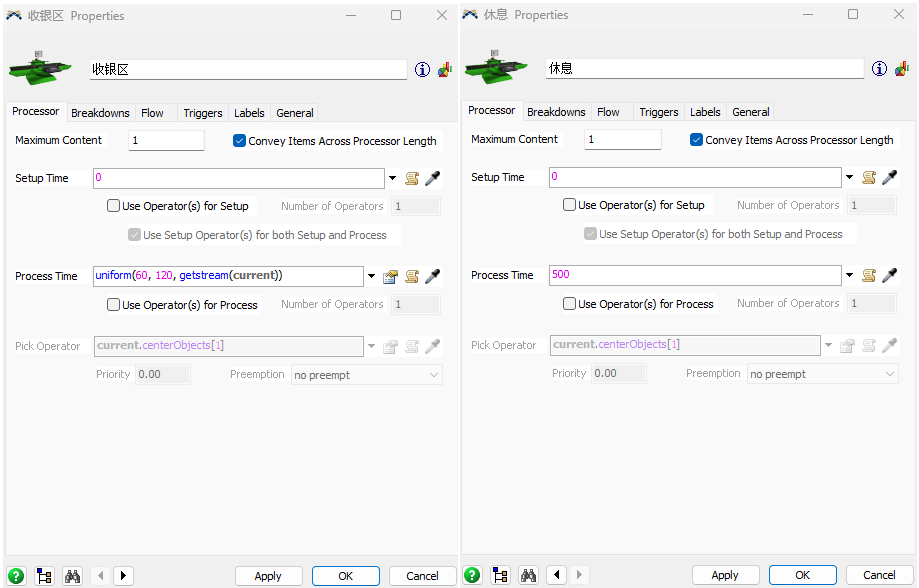

新建10个Processor，其中Processor1和Processor2命名为收银区和休息；点击“Processor”在Process Time栏输入uniform(60,120)，即收银员每单收银时间为波动的，根据顾客购买商品的不同随机在60s-120s之间随机产生一个数字。休息处理器的时间设置为500，及顾客在休息区停留时间为500s。

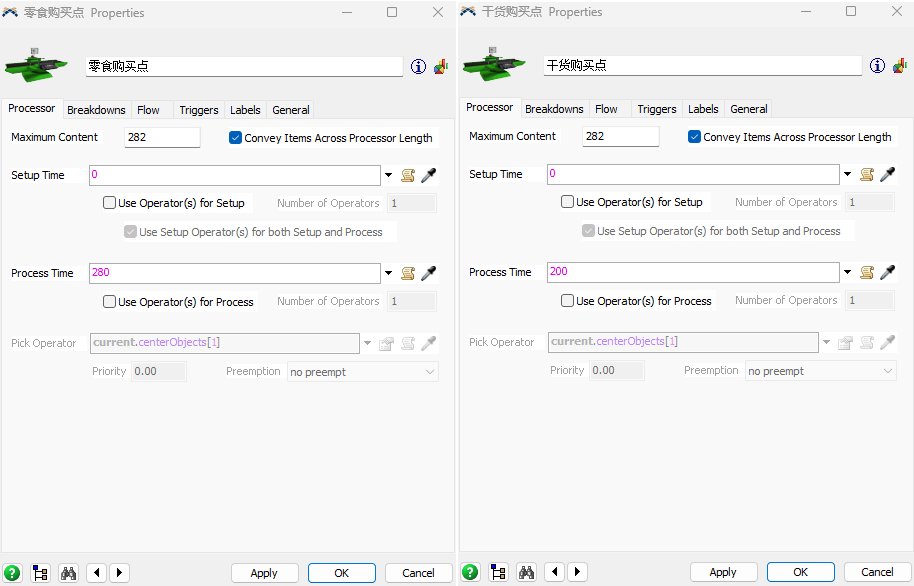

Processor3到Processor10为各个商品区的购买点，每个Processor所使用的区域和购买时间如下图所示。

Processor	作用	购买时间（s）
Processor3	服装购买点	600
Processor4	零食购买点	280
Processor5	生鲜购买点	300
Processor6	速食购买点	260
Processor7	清洁用品购买点	360
Processor8	饮品购买点	180
Processor9	干货购买点	200
Processor10	家庭用品购买点	320

（6）Sink

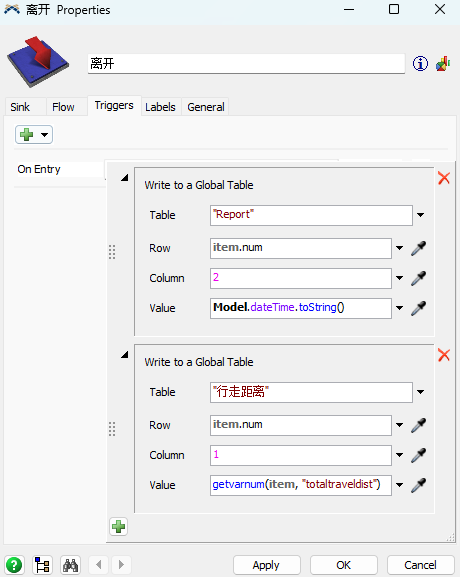

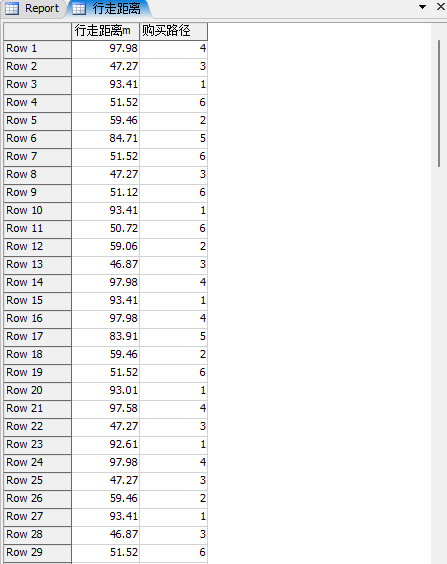

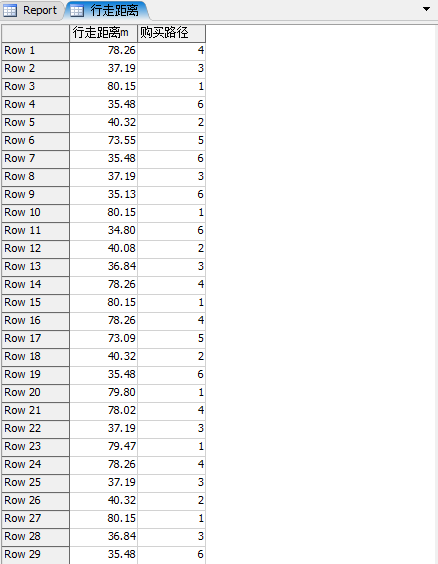

Sink是用来进行临时实体的吸收；新建1个Sink，用来仿真顾客购物完商品后离开超市。同时设置顾客离开超市的时间，在Sink的Triggers功能区设置如下功能统计每个顾客离开超市的时间。另外，统计每个顾客在超市中的行走距离，汇总在表单“行走距离”中，具体的参数设置如下图所示。

三、仿真结果分析

仿真结果分析

通过上述参数的设置，点击“Run Time”，运行模型，得到仿真结果如下：

（1）模型运行图

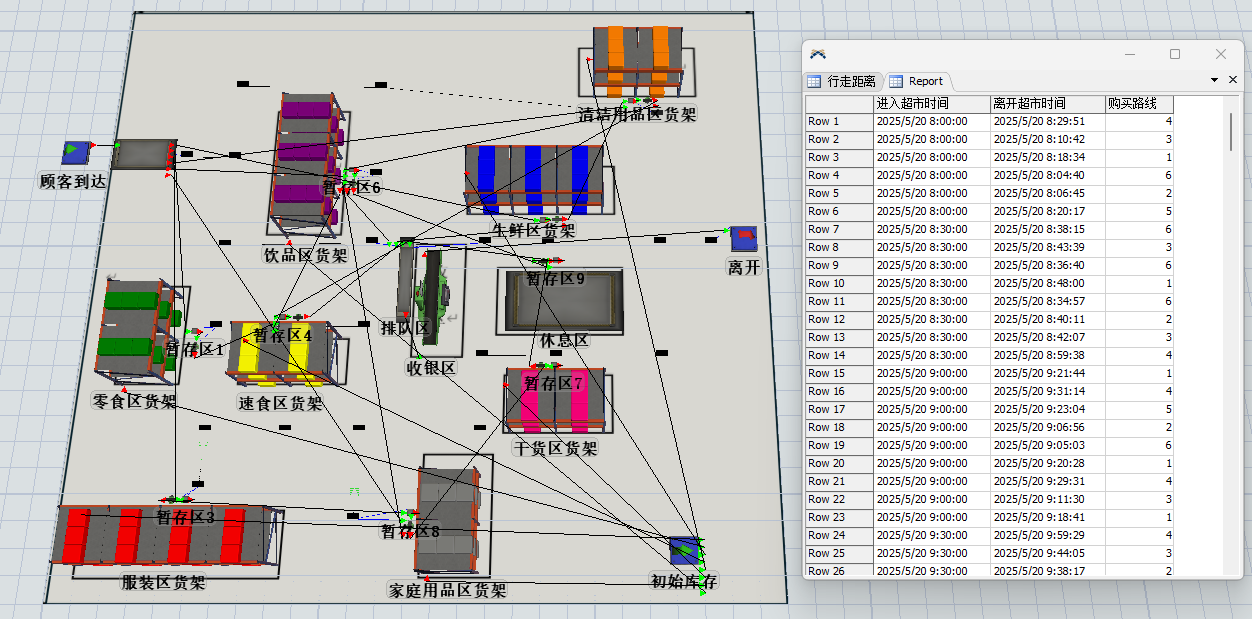

布局图1

布局图2

（2）顾客购买花费时间结果分析

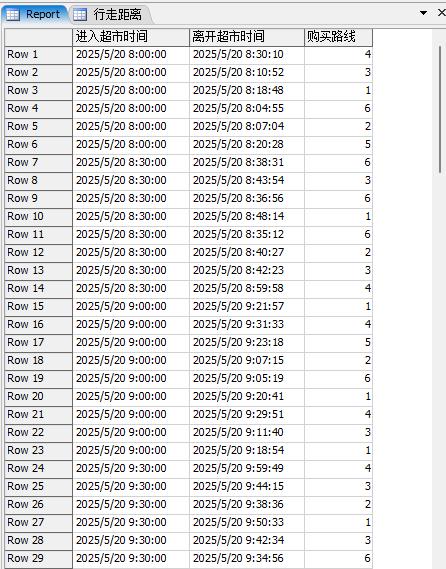

运行仿真后，得出如下的数据结果，下图展示部分数据截图，整个数据见附表数据。

布局1

布局2

通过以上的运行结果统计图，可以汇总如下对比表格数据：

通过如下对比数据可以看出，布局1 所有购买线路下购买完所有的商品的平均时间是17分49秒，布局2所有购买线路下购买完所有的商品的平均时间是17分钟29秒。平均购买时间减少20秒，减少比例1.87%。

购买线路	购买平均时间
购买线路	布局1	布局2
1	0:20:05	0:19:15
2	0:09:27	0:09:10
3	0:13:48	0:13:35
4	0:32:32	0:32:03
5	0:23:19	0:23:07
6	0:08:00	0:07:44
7	0:17:41	0:17:28
平均购买时间	0:17:49	0:17:29
