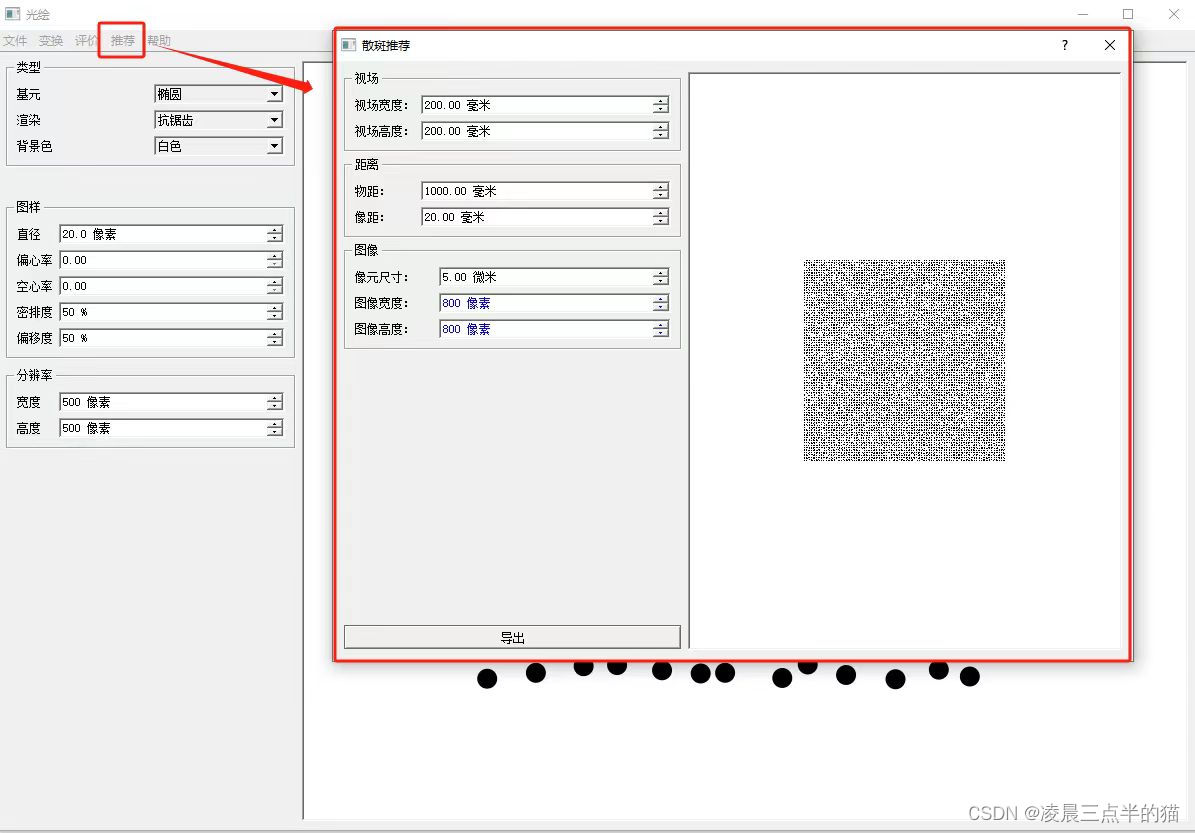

数字图像相关法（DIC）是一种利用在物体表面喷涂随机散斑，通过在物体变形前后的散斑图像中精确匹配对应点，测量变形位移等数据的非接触式光学测量方法。相比其它传统的接触式测量技术，其优势明显，目前已在众多领域得到了广泛的应用，如实验力学、材料力学、生物力学、机械加工以及土木工程等（1）。

二维DIC分析功能

可以根据变形或位移物体的某个时间段内的图像序列，分析物体在此时间段内的全场位移与应变数据。二维DIC的位移与应变云图可以与有限元分析（FEA）结果进行比较。

现有的免费二维DIC算法软件（列举几个）

1.Ncorr软件官网（含获取地址与算法详细介绍）：http://www.ncorr.com/index.php

Ncorr 是一个开源的 2D 数字图像相关 MATLAB 程序。它具有易于访问且直观的 GUI，使用许多新颖的 2D DIC 算法，完全包含在 MATLAB 环境中，并包含用于图形创建的绘图工具。计算密集型算法通过使用 C++/MEX 进行优化，而 GUI 主要用 m 代码编写。这个想法是为用户提供一个易于使用、高效和灵活的 DIC 程序。（2）

2.Optecal软件官网（含获取地址，这是一款独立的软件）：https://optecal.com

Optecal 是一款免费的 DIC 软件，经过优化，可与传统相机配合使用。只需以 RAW 格式拍摄（现在与 iPhone 兼容），然后使用该软件进行转换。颜色通道转换为灰度，使用针对图像相关性优化的特殊去拜耳化算法。（3）

3.DICe 软件（可进行二维或三维DIC分析）获取地址：https://github.com/dicengine/dice

DICe是美国桑迪亚国家实验室（Sandia National Laboratories）的研究人员Daniel Z. Turner用C++开发的一款用于进行3D-DIC分析的开源软件，该作者从2015年至今一直有更新和维护该软件，软件的可靠性有保证。本小站对比了国外商业软件的试用版，DICe的位移和应变测量功能毫不逊色于商业软件，差别仅在于对测量数据的后处理上，而这并不影响DICe成为一款优秀的3D-DIC测量软件。（4）

4.VIC-2D软件官网（可体验，后续需要收费，不推荐）：http://acqtec.com/article/detail/45

VIC-2D系统是一个完全集成的解决方案，它基于优化的相关算法为平面试样的力学测试提供非接触、全场的二维位移和应变数据，可测量关注区域内的每个像素子集的面内位移，并通过多种张量选项计算全场应变。 VIC-2D 系统可测量超过 2000%变形的面内位移和应变，测量分辨率可低至 10 微应变。通过内置的显微镜畸变校正和 SEM扫描电镜漂移校正模块，实现了微米到米级尺寸的试样的轻松测量，该软件是市场上高度灵活且功能强大的 2D DIC软件。（5）
