2024年电赛E题-Openmv视觉部分(决策+角度计算)

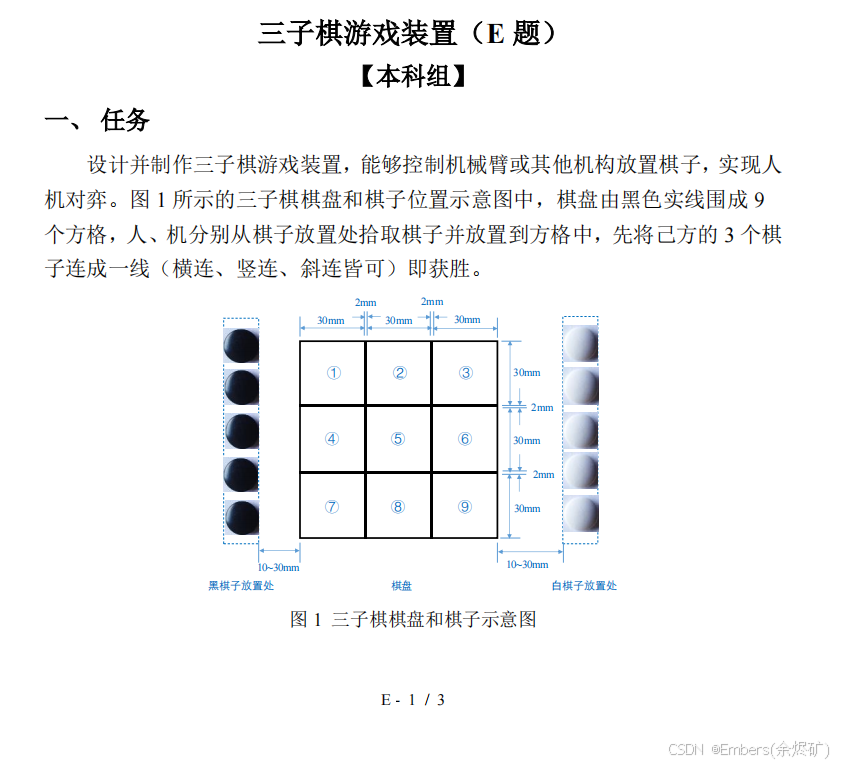

一、需要视觉部分的小题

  前两问写死，第三位可以用角度传感器

二、解题思路

1.角度计算

  这里使用了两个相邻角点（corner[0] 和 corner[1]）来计算矩形的一条边的方向，并通过这条边的方向来推算整个矩形的旋转角度。

1. 选取角点：

   • 选取矩形的两个相邻角点，例如 corner[0] 和 corner[1]。

2. 计算向量：

   • 使用这两个角点的坐标 (x1, y1) 和 (x2, y2) 来计算从第一个角点指向第二个角点的向量。
   • 向量的分量可以通过减法得到：dx = x2 - x1 和 dy = y2 - y1。

3. 计算角度：

   • 使用 atan2(dy, dx) 函数来计算该向量与 x 轴正方向之间的角度（以弧度为单位）。atan2 函数可以处理所有四个象限的情况，并且返回的角度值范围是 -π 到 π。
   • 将得到的弧度值转换成度数，通常使用公式 angle_deg = radians * (180 / π)。在 Python 中，可以直接使用 math.degrees() 函数来完成这个转换。

4. 显示角度：

   • 最后，在图像上显示计算得到的角度值。

  这样的角度计算方法假设矩形的一个边是沿着 dx 和 dy 所定义的方向。如果矩形是完全水平或垂直的，那么该边应该与 x 轴或 y 轴平行，此时计算出的角度应该是 0 度、90 度、180 度或 270 度（或者等价的负角度）。

# 检测图像中的矩形
def process_image(img):
    for r in img.find_rects(threshold=10000):
        # 判断矩形边长是否符合要求
        if r.w() > 30 and r.h() > 30 and r.w() < 70 and r.h() < 70:
            # 在图像中框出矩形
            img.draw_rectangle(r.rect(), color=(255, 0, 0), scale=4)
            # 获取矩形角点位置
            corner = r.corners()
            # 在图像中圈出矩形角点
            for point in corner:
                img.draw_circle(point[0], point[1], 5, color=(0, 0, 255), thickness=2, fill=False)
            # 计算矩形中心点
            center_x = r.x() + r.w() // 2
            center_y = r.y() + r.h() // 2
            # 在图像中标记矩形中心点
            img.draw_circle(center_x, center_y, 5, color=(0, 255, 0), thickness=2, fill=True)
            print(f"center: {center_x} {center_y}")
            # 打印角点坐标
            corner1_str = f"corner1 = ({corner[0][0]},{corner[0][1]})"
            corner2_str = f"corner2 = ({corner[1][0]},{corner[1][1]})"
            corner3_str = f"corner3 = ({corner[2][0]},{corner[2][1]})"
            corner4_str = f"corner4 = ({corner[3][0]},{corner[3][1]})"
            print(corner1_str + "\n" + corner2_str + "\n" + corner3_str + "\n" + corner4_str)
            # 计算角度
            x1, y1 = corner[0]
            x2, y2 = corner[1]
            dx = x2 - x1
            dy = y2 - y1
            angle_rad = atan2(dy, dx)
            angle_deg = degrees(angle_rad)
            print(f"Rotation angle: {angle_deg:.2f} degrees")
            # 在图像中显示角度信息
            img.draw_string(10, 10, f"Angle: {angle_deg:.2f} degrees", color=(255, 255, 255))

2.将棋盘上的棋子作为输入内容

1. 图像输入:

   • 函数 img 是一个图像对象，这通常意味着它来自摄像头捕获的画面或者是文件加载的图像。
   • 这个图像应该包含一个棋盘以及上面的棋子。图像可以是彩色的也可以是灰度的，但在这个例子中，我们将会创建灰度图像用于进一步处理。

2. 矩形区域列表 (ROIs):

   • rois 是一个列表，包含了多个矩形区域的坐标，这些矩形区域定义了棋盘上的每个格子。
   • 每个 ROI 的坐标以 (x, y, w, h) 的形式给出，其中 (x, y) 是左上角的坐标，而 (w, h) 是宽度和高度。

3. 处理每个 ROI:

   • 对于每个 ROI，代码会复制该区域的图像，并将其转换为灰度图像。
   • 然后在灰度图像中寻找圆形物体（棋子），这通过 find_circles 方法完成。

4. 检测圆并计算平均灰度值:

   • 对于每个检测到的圆形物体，计算其在原图中的绝对坐标。
   • 然后再次复制该圆形区域，并计算该区域内的平均灰度值。

5. 更新棋盘状态:

   • 如果 ROI 对应的棋盘位置尚未被占用（即 board[row][col] == 0），则根据平均灰度值来决定放置哪种类型的棋子（黑色或白色）。
   • 黑色棋子（暗色）对应较低的灰度值，白色棋子（亮色）对应较高的灰度值。

6. 记录最后的位置:

   • 如果成功放置了一个棋子，则记录下最后一次放置的位置和对应的 ROI 编号。

7. 返回值:

   • 函数返回最后放置棋子的位置和对应的 ROI 编号。如果没有找到任何棋子，则返回 None。

# 更新棋盘状态
def update_board_with_circles(rois, board, img):
    global last_position
    global last_roi_index
    last_position = None
    last_roi_index = None
    for i, roi in enumerate(rois):
        x, y, w, h = roi
        img_roi = img.copy(roi=roi)
        img_gray = img_roi.to_grayscale()
        circles = img_gray.find_circles(min_radius=10, max_radius=30)
        for circle in circles:
            cx = circle.x() + x
            cy = circle.y() + y
            r = circle.r()
            img.draw_circle(cx, cy, r, color=(255, 0, 0))
            x1 = max(cx - r, 0)
            y1 = max(cy - r, 0)
            x2 = min(cx + r, img.width())
            y2 = min(cy + r, img.height())
            circle_roi = img.copy(roi=(x1, y1, x2 - x1, y2 - y1))
            circle_gray = circle_roi.to_grayscale()
            total_gray = 0
            pixel_count = 0
            for y in range(circle_gray.height()):
                for x in range(circle_gray.width()):
                    total_gray += circle_gray.get_pixel(x, y)
                    pixel_count += 1
            avg_gray = total_gray // pixel_count
            value = 2 if avg_gray < 100 else 1
            row = i // 3
            col = i % 3
            if board[row][col] == 0:
                board[row][col] = value
                last_position = (row, col)
                last_roi_index = i
                print(f"Detected piece at position: {last_position}")
    if last_position is not None:
        print("最后一次放置棋子的格子是:", last_position)
        print("对应的 ROI 编号是:", last_roi_index)
        return last_position, last_roi_index
    else:
        return None, None

3.决策部分

决策逻辑概述

1. 检查胜利条件:

   • 首先，best_move 函数检查当前玩家是否可以通过占据某个空位立即获胜。
   • 如果可以获胜，函数就返回这个空位的位置。

2. 阻止对手获胜:

   • 如果当前玩家不能立即获胜，函数接下来会模拟对手的可能行动，检查对手是否可以通过占据某个空位立即获胜。
   • 如果对手有这样的机会，函数就返回这个空位的位置，以阻止对手获胜。

3. 占据中心位置:

   • 如果上述两种情况都不成立，函数尝试占据棋盘的中心位置 (1, 1)，如果它是空闲的。

4. 占据角落位置:

   • 如果中心位置已经被占据，函数会选择一个角落位置（(0, 0), (0, 2), (2, 0), (2, 2)）进行占据。

5. 占据边线位置:

   • 最后，如果角落也被占据了，函数会选择一个边线位置（(0, 1), (1, 0), (1, 2), (2, 1)）进行占据。

6. 没有可行的移动:

   • 如果所有上述位置都被占用了，函数返回 None 表示没有可行的移动

7. 但是这个决策有一个bug：决策的思路是按照每个点的优先级顺序来执行。如果电脑执黑先行的话，白棋（错误决定）先下在哪一个格子忘记了，就会导致不是必赢局面。

def print_board(board):
    for row in board:
        print(row)
    print("//////////////")

# 检查是否有赢家
def is_winner(board, letter):
    return (any(board[r][0] == letter and board[r][1] == letter and board[r][2] == letter for r in range(3)) or
            any(board[0][c] == letter and board[1][c] == letter and board[2][c] == letter for c in range(3)) or
            (board[0][0] == letter and board[1][1] == letter and board[2][2] == letter) or
            (board[0][2] == letter and board[1][1] == letter and board[2][0] == letter))

# 获取空位
def get_empty_positions(board):
    return [(r, c) for r in range(3) for c in range(3) if board[r][c] == 0]

# 查找最佳移动位置
def best_move(board, player):
    for r, c in get_empty_positions(board):
        board[r][c] = player
        if is_winner(board, player):
            board[r][c] = 0
            return r, c
        board[r][c] = 0
    opponent = 2 if player == 1 else 1
    for r, c in get_empty_positions(board):
        board[r][c] = opponent
        if is_winner(board, opponent):
            board[r][c] = 0
            return r, c
        board[r][c] = 0
    empty_positions = get_empty_positions(board)
    if (1, 1) in empty_positions:
        return 1, 1
    corners = [(0, 0), (0, 2), (2, 0), (2, 2)]
    for corner in corners:
        if corner in empty_positions:
            return corner
    edges = [(0, 1), (1, 0), (1, 2), (2, 1)]
    for edge in edges:
        if edge in empty_positions:
            return edge
    return None

# 执行移动
def make_move(board, position, value):
    r, c = position
    if board[r][c] == 0:
        board[r][c] = value

# 检查是否和棋
def is_draw(board):
    return all(cell != 0 for row in board for cell in row) and not (is_winner(board, 1) or is_winner(board, 2))

4.完整的源代码

需要串口通信向openmv发送PLAYER_FIRST或者是COMPUTER_FIRST决定先后手，先手必执黑，制作棋盘的时候需要刚刚好贴合roi的9个边框效果更好，其中还采用了平均灰度值来判别黑色和白色的棋子，减少了光线对颜色阈值的影响

import sensor, image, time
from math import atan2, degrees
import pyb
from pyb import UART

# 初始化传感器
sensor.reset()
sensor.set_pixformat(sensor.RGB565)
sensor.set_framesize(sensor.QVGA)
sensor.skip_frames(time=2000)

# 初始化 UART 通信
uart = UART(3, 115200)
uart.init(115200, bits=8, parity=None, stop=1)
clock = time.clock()

# 检测图像中的矩形
def process_image(img):
    for r in img.find_rects(threshold=10000):
        # 判断矩形边长是否符合要求
        if r.w() > 30 and r.h() > 30 and r.w() < 70 and r.h() < 70:
            # 在图像中框出矩形
            img.draw_rectangle(r.rect(), color=(255, 0, 0), scale=4)
            # 获取矩形角点位置
            corner = r.corners()
            # 在图像中圈出矩形角点
            for point in corner:
                img.draw_circle(point[0], point[1], 5, color=(0, 0, 255), thickness=2, fill=False)
            # 计算矩形中心点
            center_x = r.x() + r.w() // 2
            center_y = r.y() + r.h() // 2
            # 在图像中标记矩形中心点
            img.draw_circle(center_x, center_y, 5, color=(0, 255, 0), thickness=2, fill=True)
            print(f"center: {center_x} {center_y}")
            # 打印角点坐标
            corner1_str = f"corner1 = ({corner[0][0]},{corner[0][1]})"
            corner2_str = f"corner2 = ({corner[1][0]},{corner[1][1]})"
            corner3_str = f"corner3 = ({corner[2][0]},{corner[2][1]})"
            corner4_str = f"corner4 = ({corner[3][0]},{corner[3][1]})"
            print(corner1_str + "\n" + corner2_str + "\n" + corner3_str + "\n" + corner4_str)
            # 计算角度
            x1, y1 = corner[0]
            x2, y2 = corner[1]
            dx = x2 - x1
            dy = y2 - y1
            angle_rad = atan2(dy, dx)
            angle_deg = degrees(angle_rad)
            print(f"Rotation angle: {angle_deg:.2f} degrees")
            # 在图像中显示角度信息
            img.draw_string(10, 10, f"Angle: {angle_deg:.2f} degrees", color=(255, 255, 255))

# 更新棋盘状态
def update_board_with_circles(rois, board, img):
    global last_position
    global last_roi_index
    last_position = None
    last_roi_index = None
    for i, roi in enumerate(rois):
        x, y, w, h = roi
        img_roi = img.copy(roi=roi)
        img_gray = img_roi.to_grayscale()
        circles = img_gray.find_circles(min_radius=10, max_radius=30)
        for circle in circles:
            cx = circle.x() + x
            cy = circle.y() + y
            r = circle.r()
            img.draw_circle(cx, cy, r, color=(255, 0, 0))
            x1 = max(cx - r, 0)
            y1 = max(cy - r, 0)
            x2 = min(cx + r, img.width())
            y2 = min(cy + r, img.height())
            circle_roi = img.copy(roi=(x1, y1, x2 - x1, y2 - y1))
            circle_gray = circle_roi.to_grayscale()
            total_gray = 0
            pixel_count = 0
            for y in range(circle_gray.height()):
                for x in range(circle_gray.width()):
                    total_gray += circle_gray.get_pixel(x, y)
                    pixel_count += 1
            avg_gray = total_gray // pixel_count
            value = 2 if avg_gray < 100 else 1
            row = i // 3
            col = i % 3
            if board[row][col] == 0:
                board[row][col] = value
                last_position = (row, col)
                last_roi_index = i
                print(f"Detected piece at position: {last_position}")
    if last_position is not None:
        print("最后一次放置棋子的格子是:", last_position)
        print("对应的 ROI 编号是:", last_roi_index)
        return last_position, last_roi_index
    else:
        return None, None

# 打印棋盘状态
def print_board(board):
    for row in board:
        print(row)
    print("//////////////")

# 检查是否有赢家
def is_winner(board, letter):
    return (any(board[r][0] == letter and board[r][1] == letter and board[r][2] == letter for r in range(3)) or
            any(board[0][c] == letter and board[1][c] == letter and board[2][c] == letter for c in range(3)) or
            (board[0][0] == letter and board[1][1] == letter and board[2][2] == letter) or
            (board[0][2] == letter and board[1][1] == letter and board[2][0] == letter))

# 获取空位
def get_empty_positions(board):
    return [(r, c) for r in range(3) for c in range(3) if board[r][c] == 0]

# 查找最佳移动位置
def best_move(board, player):
    for r, c in get_empty_positions(board):
        board[r][c] = player
        if is_winner(board, player):
            board[r][c] = 0
            return r, c
        board[r][c] = 0
    opponent = 2 if player == 1 else 1
    for r, c in get_empty_positions(board):
        board[r][c] = opponent
        if is_winner(board, opponent):
            board[r][c] = 0
            return r, c
        board[r][c] = 0
    empty_positions = get_empty_positions(board)
    if (1, 1) in empty_positions:
        return 1, 1
    corners = [(0, 0), (0, 2), (2, 0), (2, 2)]
    for corner in corners:
        if corner in empty_positions:
            return corner
    edges = [(0, 1), (1, 0), (1, 2), (2, 1)]
    for edge in edges:
        if edge in empty_positions:
            return edge
    return None

# 执行移动
def make_move(board, position, value):
    r, c = position
    if board[r][c] == 0:
        board[r][c] = value

# 检查是否和棋
def is_draw(board):
    return all(cell != 0 for row in board for cell in row) and not (is_winner(board, 1) or is_winner(board, 2))


# 从串口读取数据并确定先手方
def determine_first_player_from_uart():
    '''
    - player_mark: 玩家标记
    - computer_mark: 电脑标记
    - player_turn: 如果玩家先手，则为 True；否则为 False
    '''
    while True:
        if uart.any():
            data = uart.read().decode('utf-8').strip()
            if data == "PLAYER_FIRST":
                player_mark = 2
                computer_mark = 1
                player_turn = True
                break
            elif data == "COMPUTER_FIRST":
                player_mark = 1
                computer_mark = 2
                player_turn = False
                break
            else:
                print("Invalid data received from UART. Waiting for valid input...")
    return player_mark, computer_mark, player_turn

# 设置棋盘的感兴趣区域 (ROIs)
rois = [
    (130, 65, 35, 35), (165, 65, 35, 35), (200, 65, 35, 35),
    (130, 100, 35, 35), (165, 100, 35, 35), (200, 100, 35, 35),
    (130, 135, 35, 35), (165, 135, 35, 35), (200, 135, 35, 35)
]
rows = 3
cols = 3
board = [[0 for _ in range(cols)] for _ in range(rows)]  # 初始化棋盘为空
last_position = None
last_roi_index = None

# 决定谁是先手
player_mark, computer_mark, player_turn = determine_first_player_from_uart()

# 玩家回合时间窗口
player_move_time = 5000  # 玩家下棋后的时间窗口（5秒）
player_move_start_time = time.ticks_ms()  # 记录玩家开始下棋的时间

while True:
    clock.tick()
    img = sensor.snapshot()  # 获取图像

    # 在感兴趣区域 (ROI) 绘制矩形
    for roi in rois:
        img.draw_rectangle(roi, color=(0, 255, 0), thickness=2)

    #process_image(img)计算角度
    if player_turn:
        # 玩家回合：检测玩家放置的棋子
        if time.ticks_diff(time.ticks_ms(), player_move_start_time) > player_move_time:
            # 超过时间窗口后更新棋盘状态
            update_board_with_circles(rois, board, img)
            if last_position is not None:
                # 检查是否玩家获胜
                if is_winner(board, player_mark):
                    print("玩家获胜！")
                    break
                # 切换到电脑回合
                player_turn = False
                print("玩家的回合已结束，电脑准备下棋...")
                time.sleep(2)  # 玩家放置棋子后等待一秒
                player_move_start_time = time.ticks_ms()  # 记录电脑回合开始时间
        else:
            print("玩家下棋时间窗口未结束")

    else:
        # 电脑回合
        move = best_move(board, computer_mark)
        if move:
            make_move(board, move, computer_mark)
            print(f"电脑选择的位置: {move}")
            print_board(board)
            if is_winner(board, computer_mark):
                print("电脑获胜！")
                break
        else:
            print("没有可用的移动位置。")
        # 切换到玩家回合
        player_turn = True
        print(clock.fps())
        print("电脑的回合已结束，玩家准备下棋...")
        time.sleep(2)  # 电脑放置棋子后等待一秒
        player_move_start_time = time.ticks_ms()  # 记录玩家回合开始时间

    # 检查是否和棋
    if is_draw(board):
        print("和棋！")
        break
