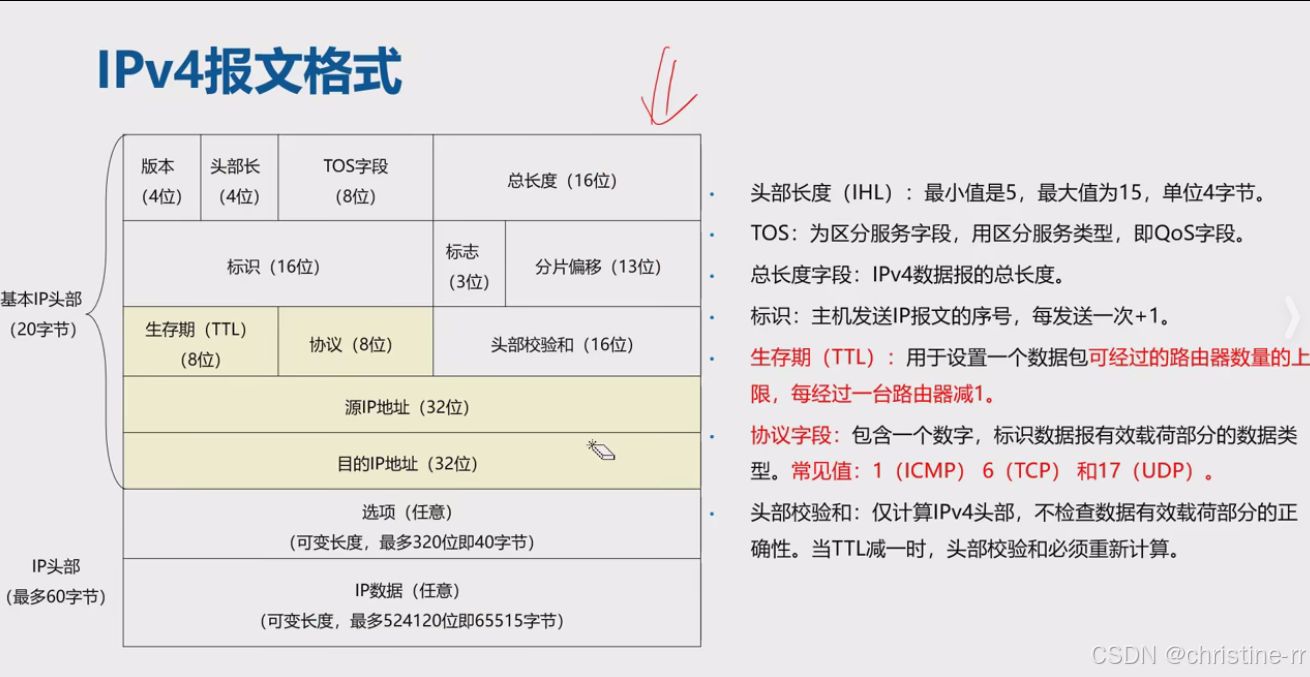

1）版本（4位）

        IPv4报文版本字段固定为0100，对应十进制为4，表示IPv4报文。

        IPv6报文版本字段固定为0110，对应十进制为6。

2）头部长（5-15，单位4字节）

        头部长字段为4位,为2^4=16,可以表示的数值[0,15]，单位为4字节，取值范围5-15，对应20-60字节。

        IPv4头部（20~60字节）： IPv4报头长度可变，基本IP头部为20字节，通过选项字段可扩展至最多60字节。

基本IP头部长度：5x4B=20B
IP头部最长：15x4b=6B

3）TOS字段（8位）

        用于区分服务，设置不同服务的优先级。例如，可将重要服务的优先级设为较高值。

4）总长度（16位）

        16位字段，表示IP报文的总长度，包含IP报头。最大值为2^16-1=65535字节。

5）标识（16位）

        相当于IP报文的ID，每发送一次加一，用于唯一标识报文。

6）标志（3位）和分片偏移（13位）

        涉及IP分片

7）生存期（TTL，8位）

        设置数据包可经过的路由器上限，每经过一个路由器TTL减一。取值范围0-255。

8）协议（8位）

        包含一个数字，表示IP报文内封装的上层协议类型。例如，协议号1表示ICMP，6表示TCP，17表示UDP。

9）头部校验和（16位）

        对IP头部进行校验，校验值放在该字段。由于TTL值每经过一个路由器会变化，因此头部校验和需重新计算。

10）源IP地址、目的IP地址（32位）

        32位源IP地址和目的IP地址

11 ）选项字段（任意）

        可选字段，最多320位即最大40字节。若存在，则IP头部最大可达60字节。

12） IP数据（任意）

        数据部分最多65515字节（65535字节减去20字节基本头部）。

2.应用案例

1）例题:IPv4报文样式

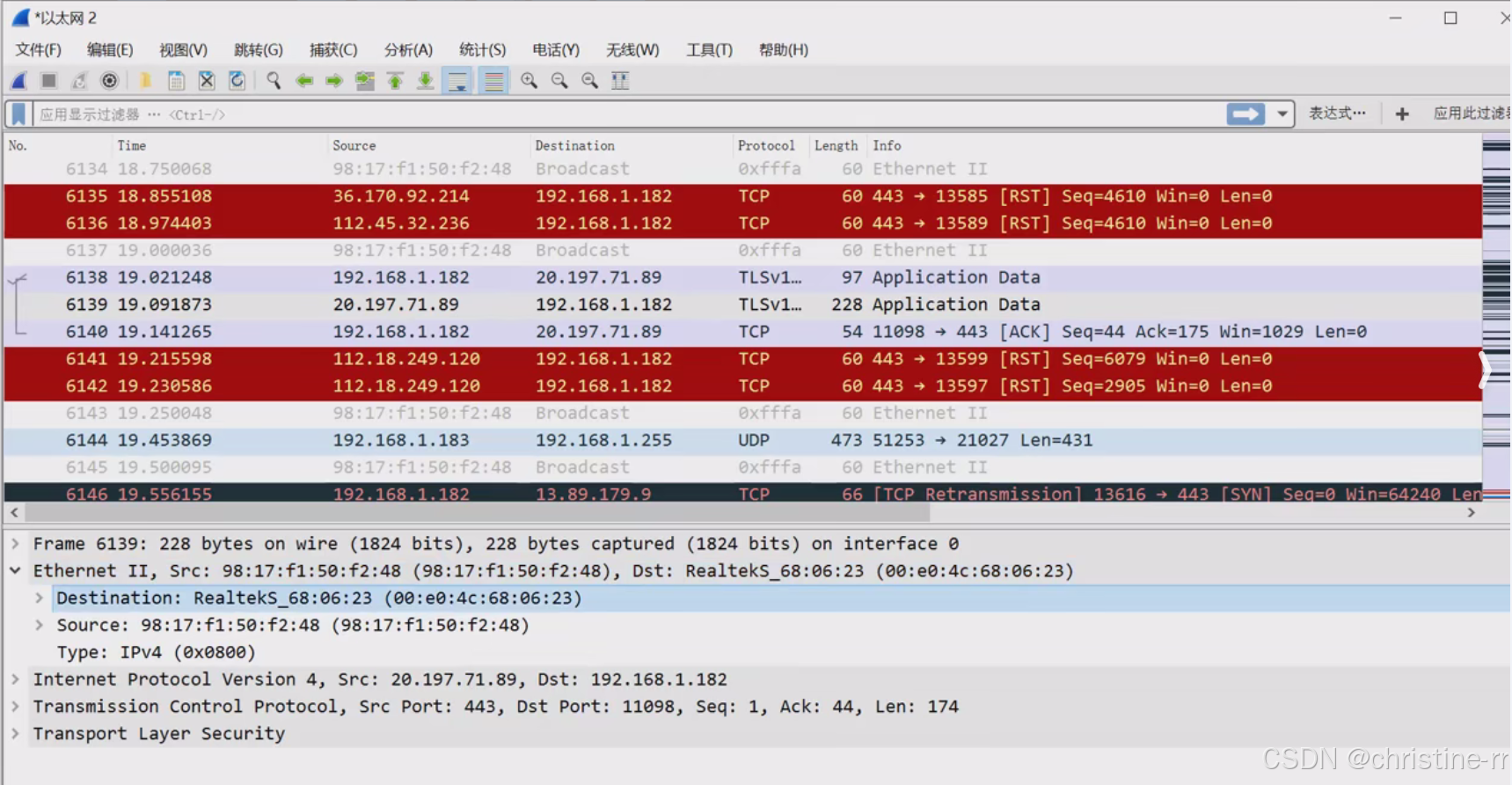

通过wireshark抓包可以观察IPv4报文的格式：

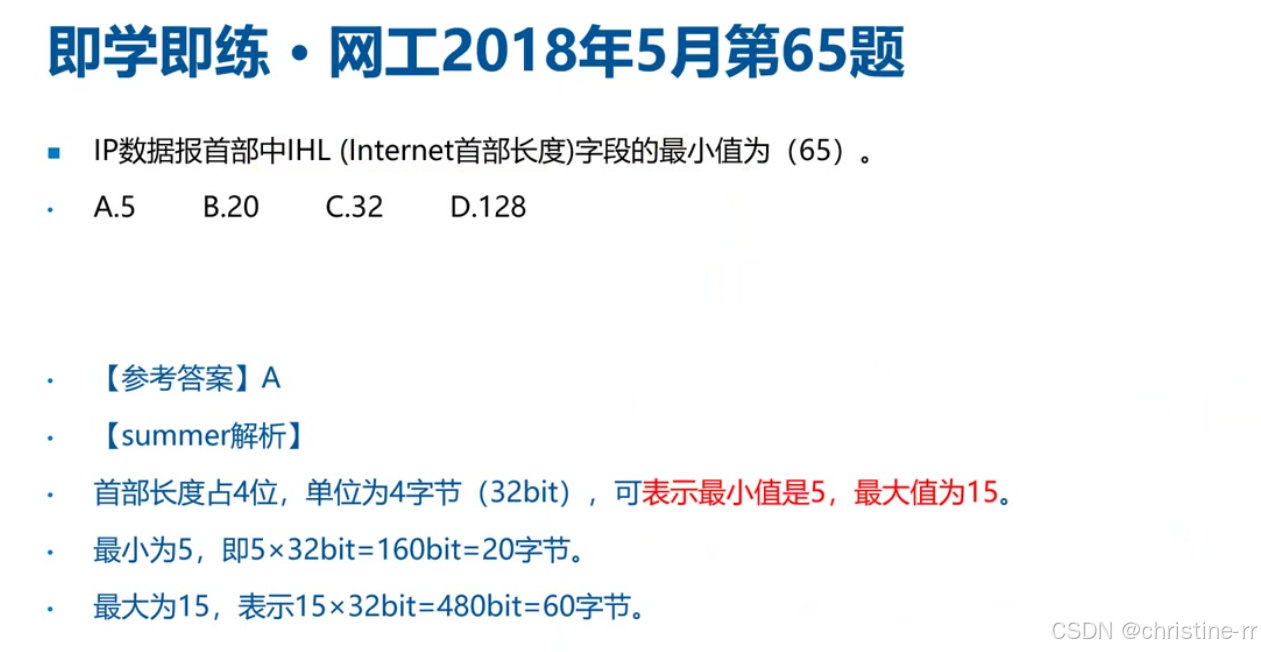

2）例题:IHL字段最小值和最大值

解析: IHL字段占4位，单位为4字节，可表示最小值为5（54字节=20字节），最大值为15（154字节=60字节）。因此，IP头部长度最小为20字节，最大为60字节。

答案选A。

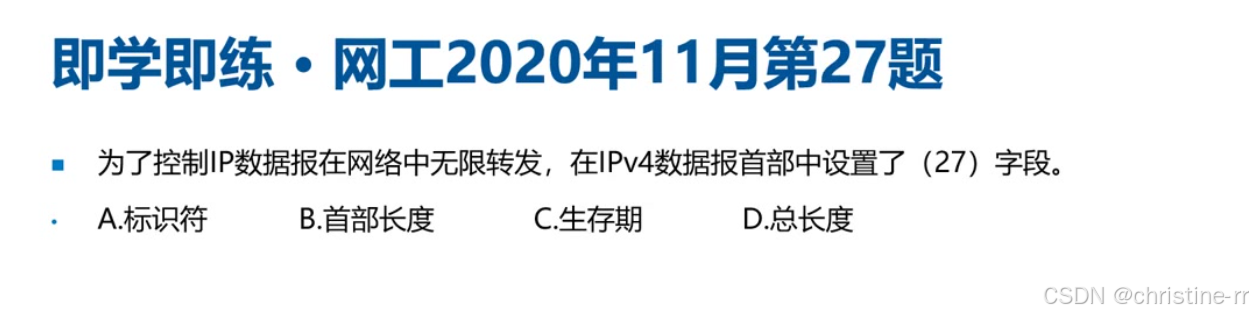

3）例题:IPv4无限转发控制字段

解析: 为控制IP数据报在网络中无限转发，IPv4数据报首部设置了TTL（生存期）字段。TTL值每经过一个路由器减一，当TTL值为0时，数据包被丢弃，最大为255。

答案选C。

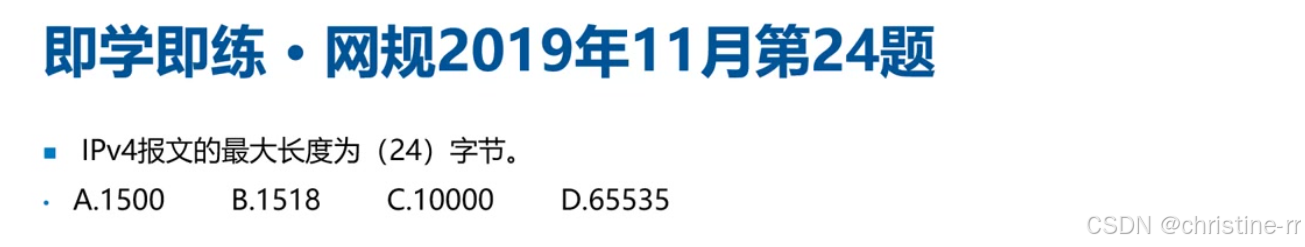

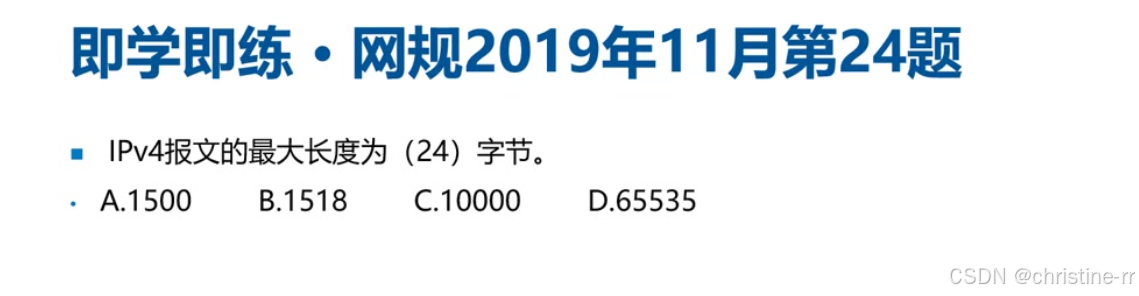

4）例题:IPv4最大长度

解析: IPv4报文的最大能表示为2^16=65536[0,65535]，最大长度65535字节。

答案选D。

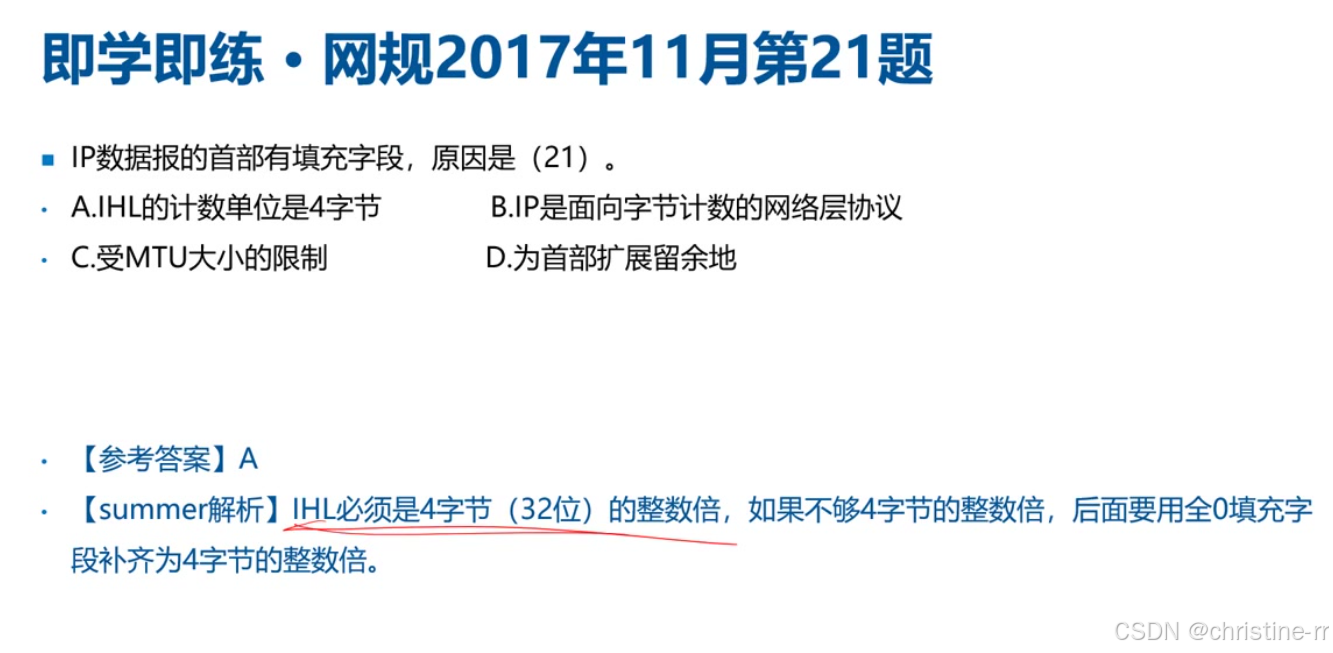

5）例题:IP报酬首部有填充原因

解析: IP报酬首部有填充字段的原因是IHL（首部长度）必须是4字节（32位）的整数倍。如果不够，需用全0填充字段补齐。

答案选A。

10）例题:IPv4首部最大值

解析: IPv4首部的最大值为60字节，原因是IHL字段长度为4比特，最大能表示16个数（0-15），但单位取4字节，因此实际使用5-15这些数值，对应20-60字节。

答案选D,B，IHL字段长度为4比特。

3.知识小结

知识点	核心内容	考试重点/易混淆点	难度系数
IPV4报文格式	包含版本号、头部长、TOS字段、总长度、标识、标志位、TTL、协议号、校验和等字段	版本号固定值（IPv4: 0100→4，IPv6: 0110→6）	⭐⭐
头部长字段	4比特，单位4字节，取值5-15（对应20-60字节）	高频考点：最小5（20字节）、最大15（60字节）	⭐⭐⭐⭐
TOS字段	区分服务优先级（如领导数据设高优先级）	网络拥塞时优先转发高优先级数据	⭐⭐
总长度字段	16位，最大65535字节（含IP头和数据）	计算题：数据部分最大=65535-20（基本头）=65515字节	⭐⭐⭐
TTL字段	生存周期（0-255），每经三层设备减1	控制无限转发，常见初始值64/128/255	⭐⭐⭐
协议号	标识上层协议（1=ICMP，6=TCP，17=UDP）	必背特殊值	⭐⭐⭐
头部校验和	校验IP头部（TTL变化需重新计算）	不校验数据部分	⭐⭐
IP分片相关	标识（ID）、标志位、片偏移	分片规则需结合后续讲解（未展开）	⭐⭐⭐⭐
选项字段	扩展头部（0-40字节），最大总头60字节	实际抓包中罕见选项字段	⭐⭐
抓包验证	Wireshark示例：版本号、头部长5（20字节）、协议号6（TCP）	二进制转十进制技巧（如0101→5）	⭐⭐
高频考题	头部长单位/范围、TTL作用、总长度最大值、填充字段原因	易错点：头部长单位非1字节而是4字节	⭐⭐⭐⭐

二、IP分片计算

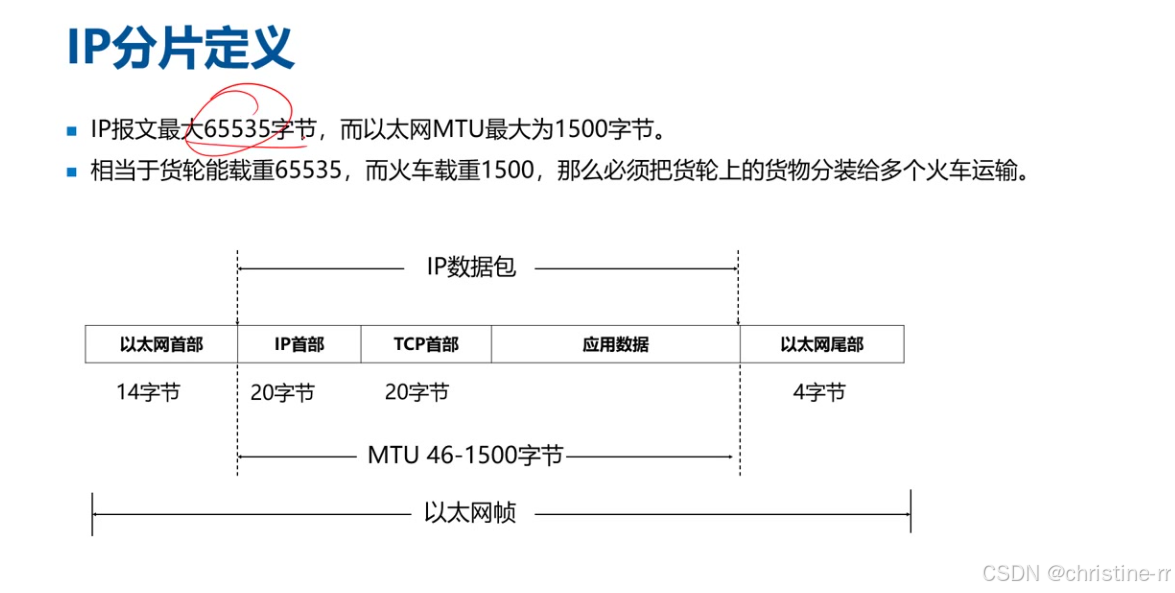

1. IP分片定义

传输限制：IP报文最大长度65535字节，以太网MTU（最大传输单元）为1500字节

运输类比：相当于货轮（65535载重）需将货物分装给多个火车（1500载重）运输

帧结构：以太网帧包含首部14字节 + IP首部20字节 + TCP首部20字节+应用数据+尾部4字节，MTU范围46−1500字节

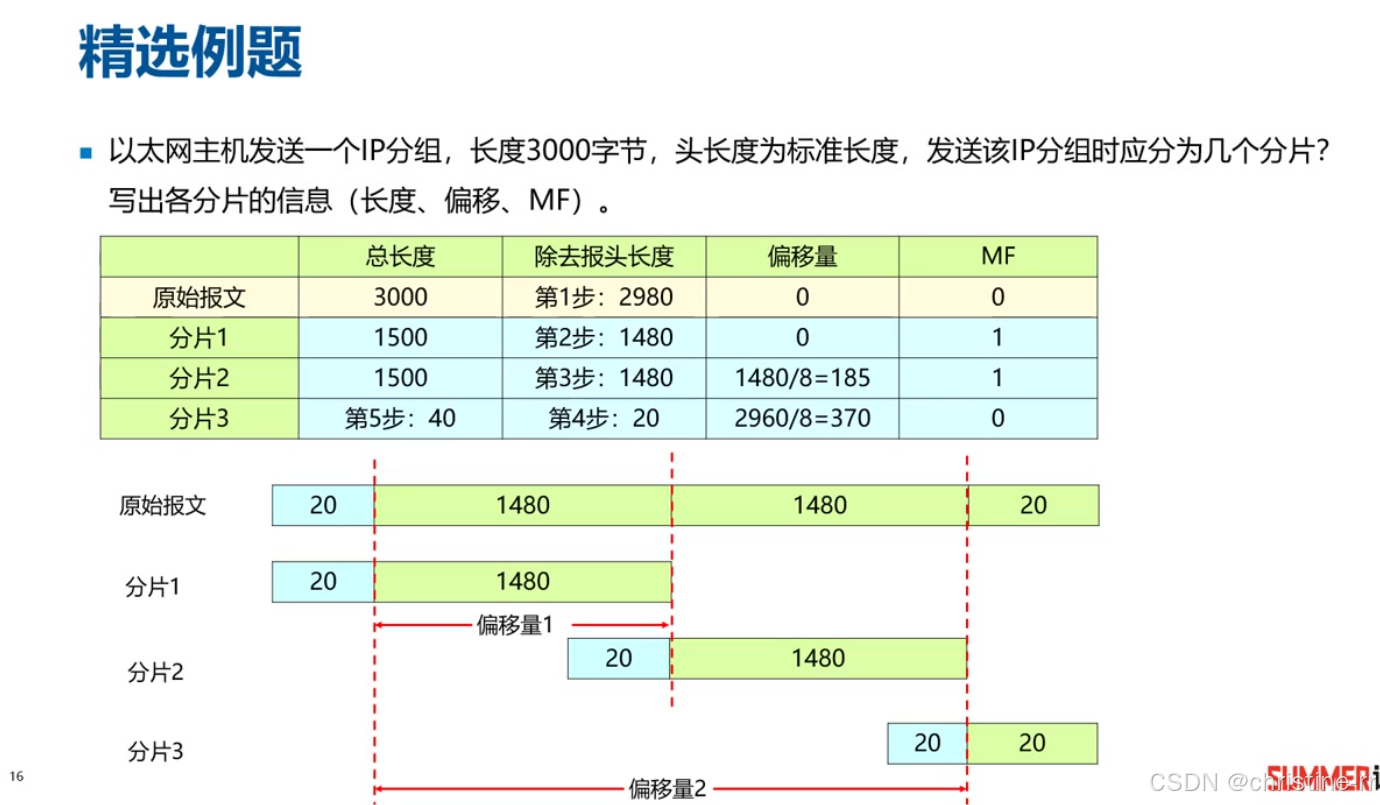

1）例题#IP分组分片计算

隐含条件：标准IP头部长度20字节，MTU1500字节

计算步骤：

原始数据：3000字节（含头）→ 数据部分2980字节（3000−20）
分片1：总长1500字节（含20字节头），数据1480字节
分片2：同分片1，数据1480字节
分片3：剩余数据20字节（2980−1480×2），总长40字节（20+20）

MF标志：

分片1/2置1（后续有分片）
分片3置0（末片）

偏移量计算：

分片1：0（基准）
分片2：1480/8=185（以8字节为单位）
分片3：(1480+1480)/8=370

总长度变化：原始3000字节→分片后3040字节（多出40字节来自新增的2个IP头）

攻击案例：泪滴攻击（Teardrop）通过篡改偏移量使分片无法重组

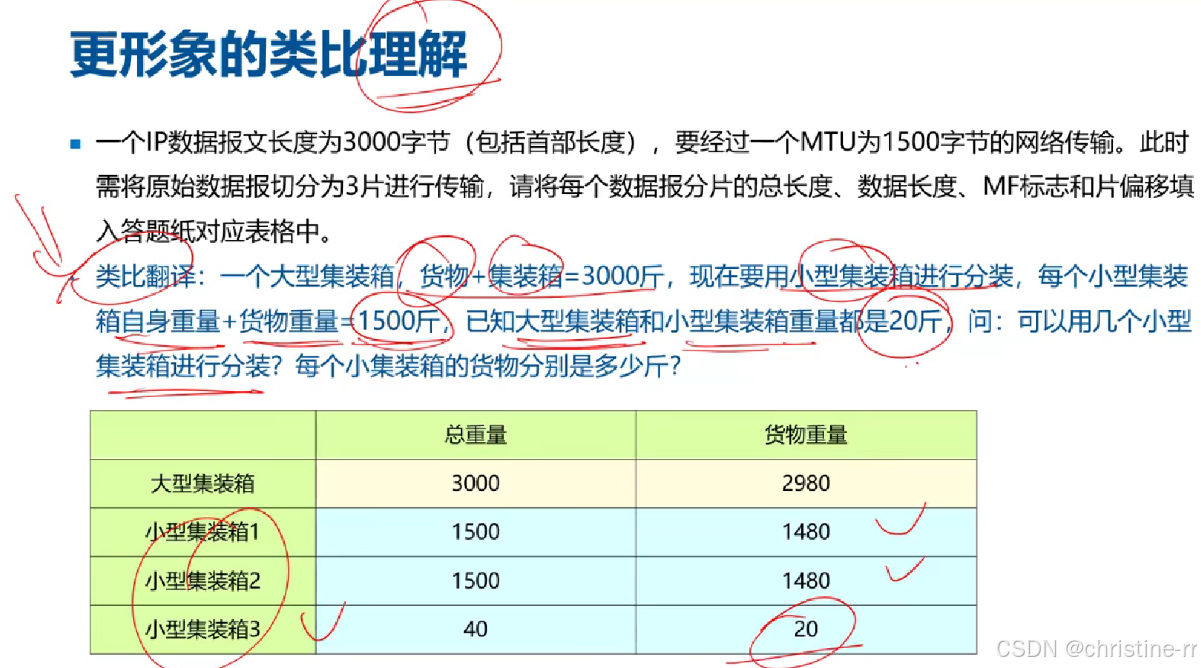

2. 类比理解IP分片

类比模型：

大型集装箱：总重3000斤（货物2980斤+箱体20斤）
小型集装箱：限重1500斤（箱体均重20斤）

分装方案：

前2箱：各装1480斤货物（总重1500斤）
第3箱：装20斤剩余货物（总重40斤）

对应关系：货物重量=IP数据长度，箱体重量=IP头部长度

3. 应用案例

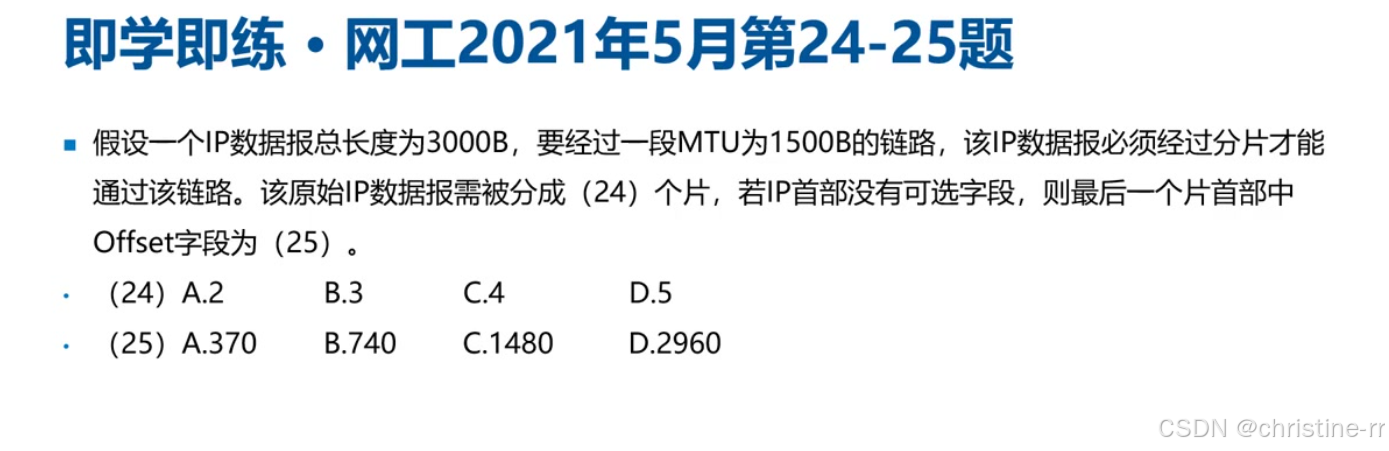

1）例题#分片计算

分片数量计算：当IP数据报总长度3000B经过MTU为1500B的链路时，需分成3片。第一片数据部分1480B（总长1500B含20B首部），第二片相同，第三片剩余20B数据（总长40B）。

偏移量计算：最后一个分片的Offset字段值为370，计算方式为1480*2/8=370（1480是前两片数据长度，8是因偏移量以8字节为单位）。

首部说明：标准IP首部为20字节（无可选字段时），每个分片都需携带独立首部。

答案：（24）B,（25）A

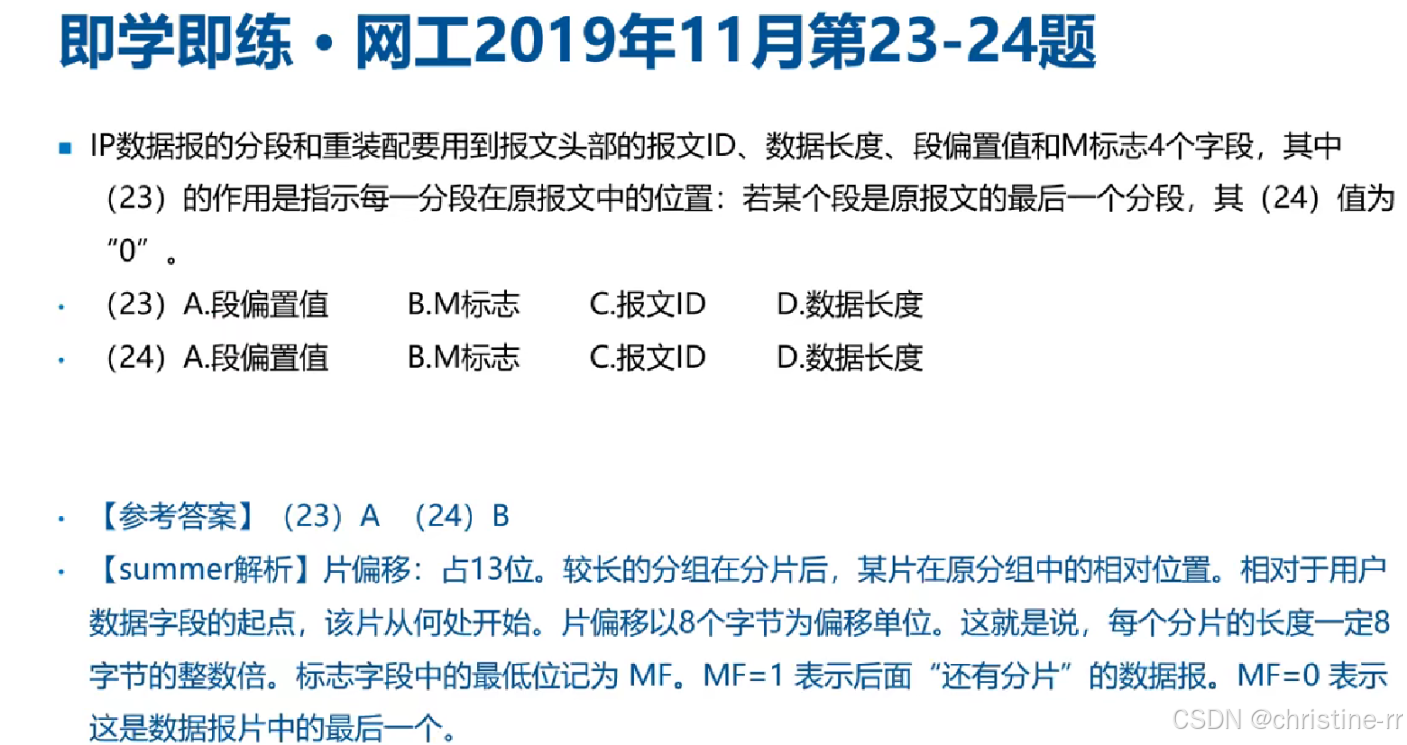

2）例题#分段和重装配字段作用

字段功能：

段偏置值：指示分片在原始报文中的位置（如370表示从第370*8=2960字节开始）
M标志：MF=1表示后续还有分片，MF=0表示当前是最后分片
报文ID：同一报文的所有分片标识符相同
数据长度：记录当前分片的数据部分长度

典型错误：易混淆M标志与段偏置值的作用，需注意M标志只表示分片连续性。

答案：（23）A , (24)B

3）例题#分段和重装配用到哪些字段

核心字段：

标识符：唯一标识同一报文的不同分片（如随机生成的16位ID）
M标志：More Fragment位，分片连续性指示
片偏移：以8字节为单位的相对位置
数据长度：当前分片有效载荷长度

重组原理：接收方通过标识符聚合分片，按片偏移排序，当收到MF=0的分片时完成重组。

答案：（16）B，（17）D, (18)A

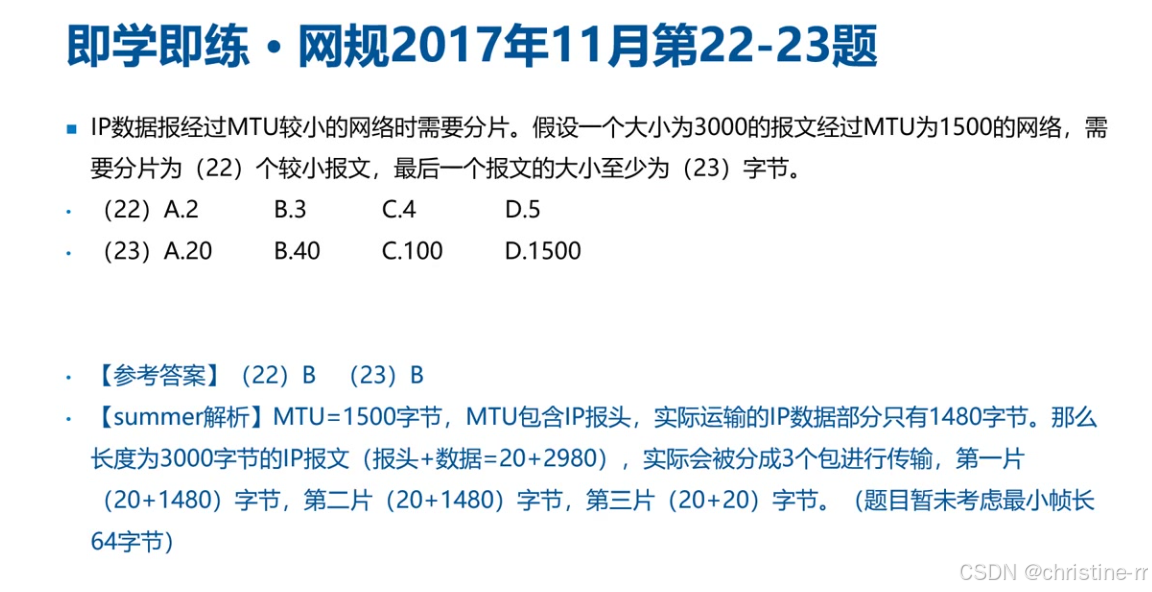

4）例题#分片计算

分片细节：

3000B报文在1500B MTU链路中分为3片（1480+1480+20数据）
最后分片总长40B（20B首部+20B数据），但实际以太网需填充至64B

注意点：题目可能忽略最小帧长限制，实际网络传输时需考虑数据链路层要求。

答案：（22）B, (23)B

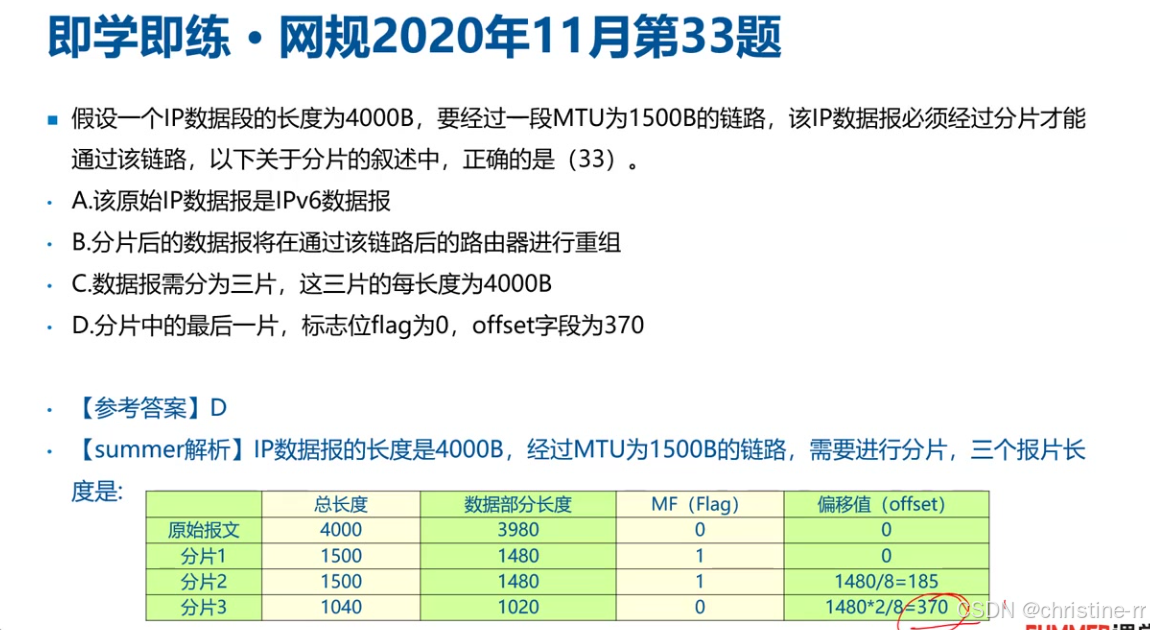

5）例题#分片叙述判断

IPv4/6区别：IPv4允许中间路由分片，IPv6通过MTU发现机制避免中间分片（仅在源端分片）

重组位置：始终在目的端重组，因分组交换可能导致分片走不同路径

分片验证：4000B报文分3片，最后一片MF=0且offset=370（1480*2/8）正确

典型错误：选项B错在"路由器重组"，选项C的"每片4000B"明显矛盾

答案：D

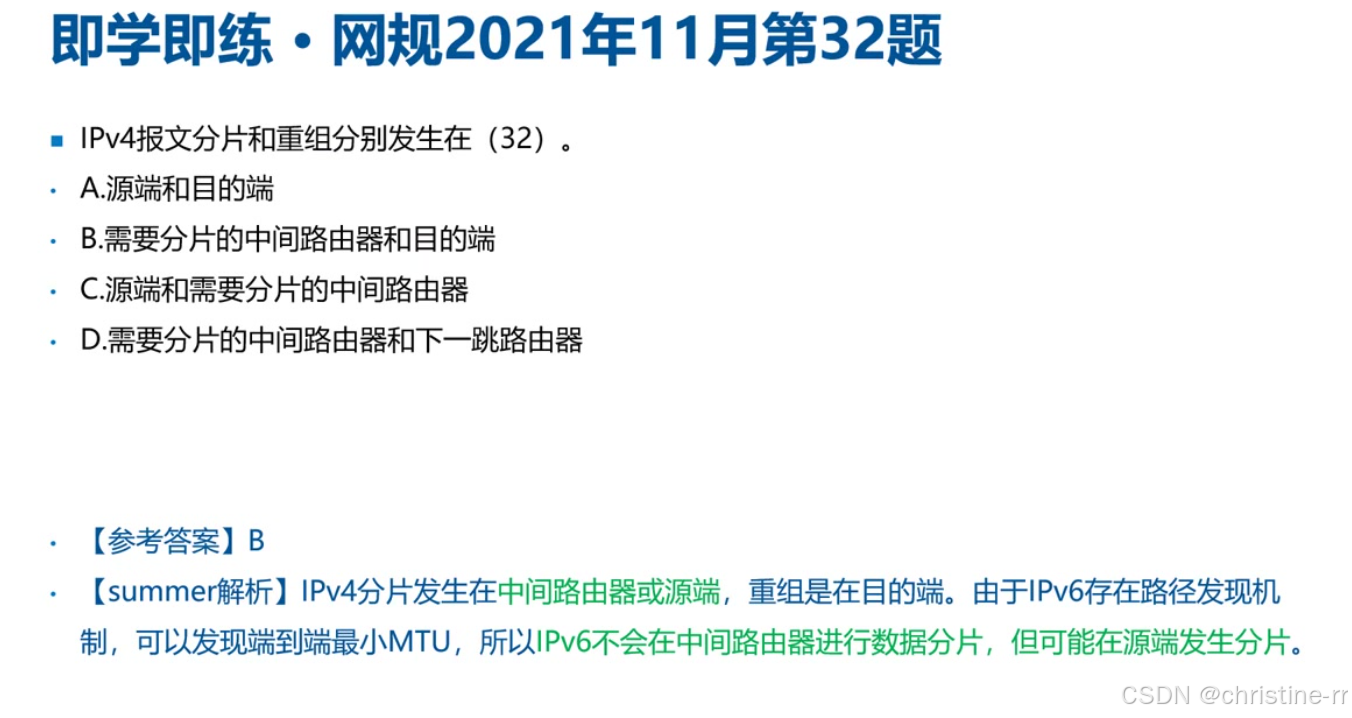

6）例题#IP分片重组地点

分片发生点：

IPv4：源端或中间路由器（当MTU突然变小时）
IPv6：仅源端（通过Path MTU Discovery预先确定最小MTU）

重组原则：

- 必须目的端重组，因分片可能经不同路由到达
- 中间路由器不存储状态，无法保证收齐所有分片

记忆技巧："IPv4处处可分，IPv6源头搞定；重组只看终点，路由绝不等待"

答案：B

4.知识小结

知识点	核心内容	考试重点/易混淆点	难度系数
IP分片原理	MTU限制导致分片需求：IP报文最大65535字节 vs 以太网MTU 1500字节; 类比说明：货轮(65535)需分装到火车(1500)运输	分片会增加额外IP头(每个分片20字节)	★★★☆☆
分片计算步骤	1. 计算净数据长度(总长-IP头); 2. 按MTU划分分片(1500-20=1480数据/片); 3. 处理剩余数据	易错点：总长度=分片数据+新增IP头(3000→3040字节)	★★★★☆
分片字段解析	MF标志位：1=还有后续分片，0=最后分片; 偏移量计算：前片数据长度/8(必须8字节对齐)	偏移量计算需排除IP头长度	★★★★☆
分片重组机制	重组位置：仅在目的端重组(非路由器); 重组依据：标识符+偏移量+MF标志	分组交换特性导致中间节点无法重组	★★★☆☆
分片攻击类型	泪滴攻击(Teardrop)：篡改偏移量导致重组错乱	攻击目标是偏移量字段	★★☆☆☆
IPV4 vs IPV6	IPV4：中间网络可分片; IPV6：通过MTU发现避免分片	IPV6分片仅发生在源端	★★★★☆
典型考题分析	1. 3000字节分片数量计算(3片); 2. 最后分片偏移量(370); 3. MF标志位设置规则	注意以太网最小帧长64字节的隐含条件	★★★★☆

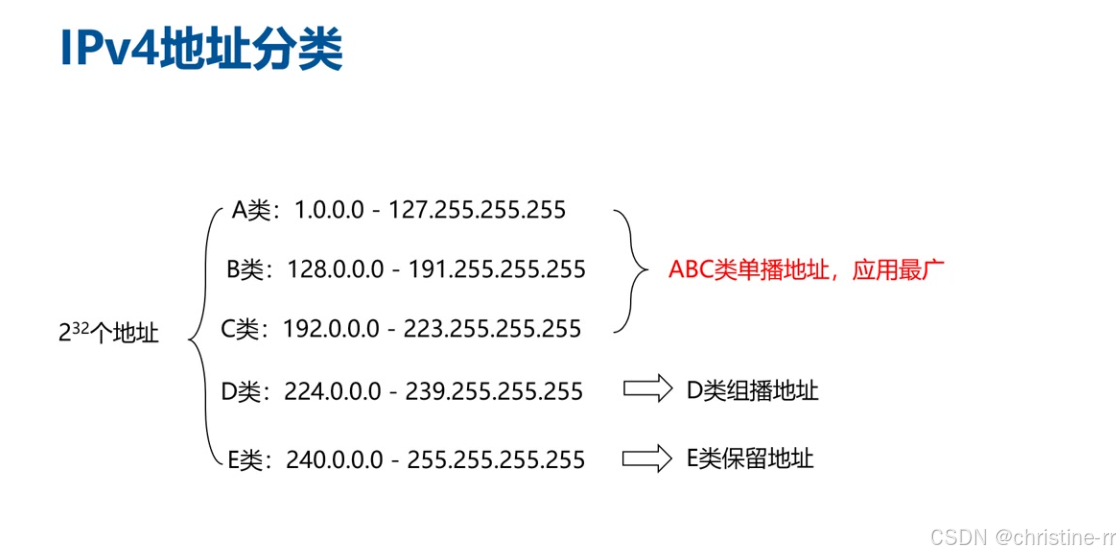

三、IPv4地址分类

基本结构：IPv4地址为32位二进制数，分为A、B、C、D、E五大类

主要分类：

A-C类：单播地址，应用最广泛
D类：组播地址，部分场景使用
E类：保留地址，科研用途

地址范围：

A类：1.0.0.0-127.255.255.255（排除特殊地址。10.0.0.0~10.255.255.255私有地址；127.X.X.X保留地址，用于循环测试）
B类：128.0.0.0-191.255.255.255（172.16.0.0~172.31.255.255私有地址，169.254.X.X保留地址）
C类：192.0.0.0-223.255.255.255（192.168.0.0~192.168.255.255私有地址）
D类：224.0.0.0-239.255.255.255
E类：240.0.0.0-255.255.255.255

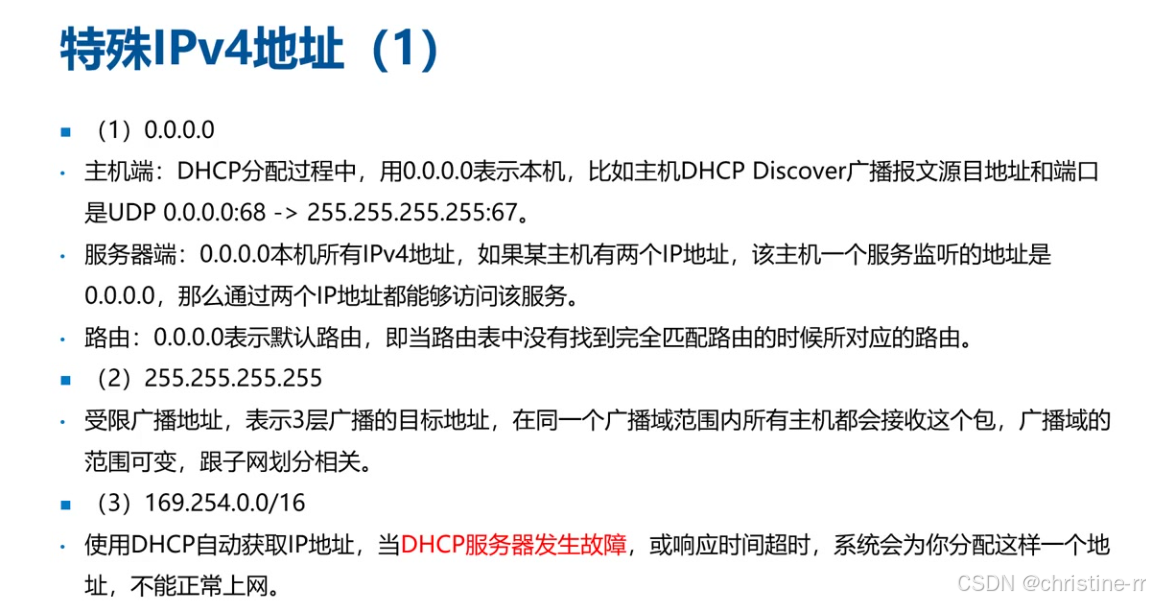

1. 特殊IPv4地址

1）0.0.0.0

主机端：

DHCP分配过程中表示本机
示例：DHCP Discovery报文源地址为0.0.0.0，目的地址255.255.255.255，UDP端口68→67

服务器端：

表示本机所有IPv4地址
示例：Web服务监听0.0.0.0时，可通过任意本机IP访问

路由：

表示默认路由，当无精确匹配时使用

2)255.255.255.255

三层广播地址：

目标地址为255.255.255.255时，同一广播域内所有主机都会接收
广播域范围可变，与子网划分相关

3）169.254.0.0/16

自动专用地址(APIPA)：

DHCP故障或超时时自动分配
可进行局域网通信但无法访问互联网
示例：两台169.254.x.x主机可互相通信

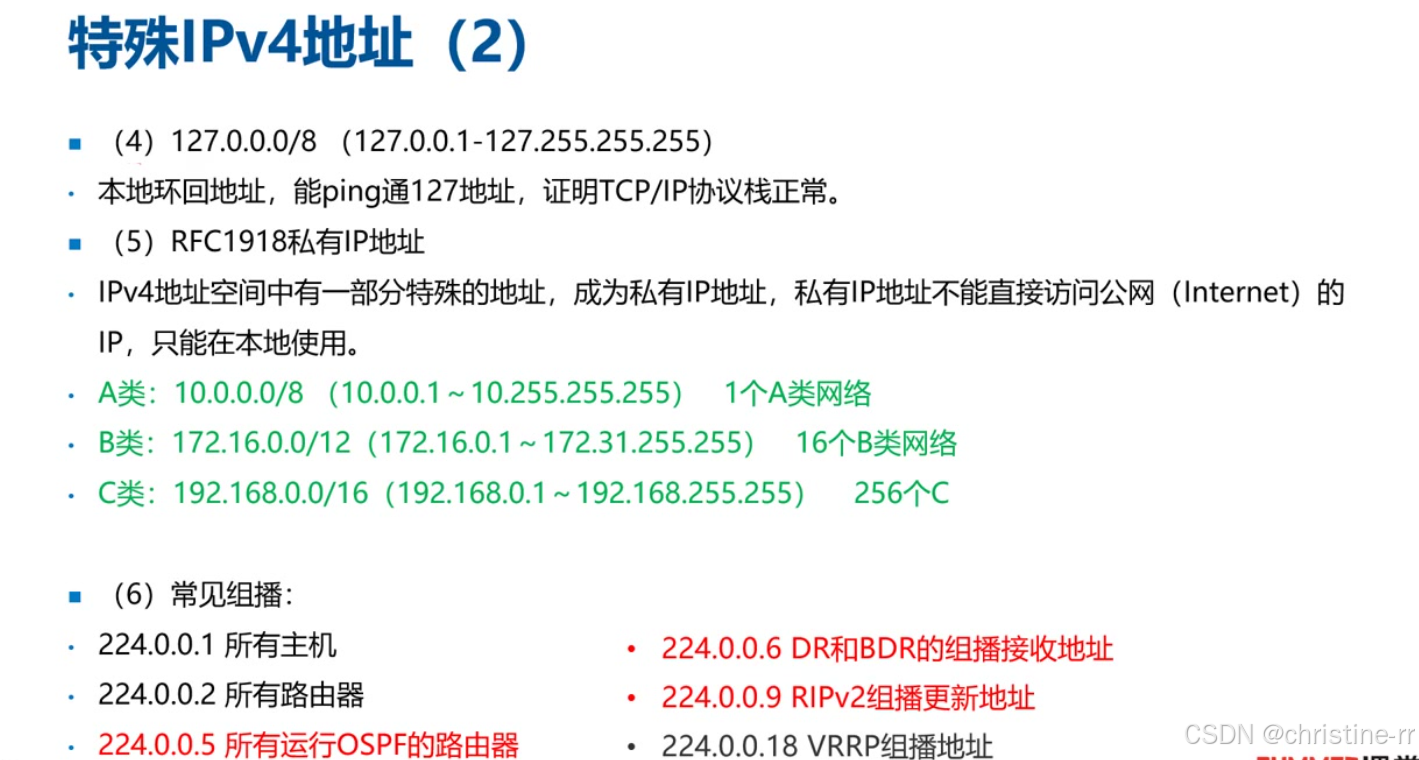

4）127.0.0.0/8

本地环回地址：

范围：127.0.0.1-127.255.255.255
功能：ping通任意127.x.x.x地址证明TCP/IP协议栈正常

5）RFC1918私有IP地址

特性：

不能直接访问公网，需通过NAT转换

地址范围：

A类：10.0.0.0/8（10.0.0.1~10.255.255.255）1个A类网络
B类：172.16.0.0/12（172.16.0.1~172.31.255.255）16个B类网络聚合
C类：192.168.0.0/16（192.168.0.1~192.1689.255.255）256个C类网络聚合

6）常见组播地址

224.0.0.1：所有主机
244.0.0.2：所有路由器
224.0.0.5：所有运行OSPF路由器
224.0.0.6：DR/BDR的组播接收地址
224.0.0.9：RIPv2组播更新地址
224.0.0.18：VRRP组播地址

2. 应用案例

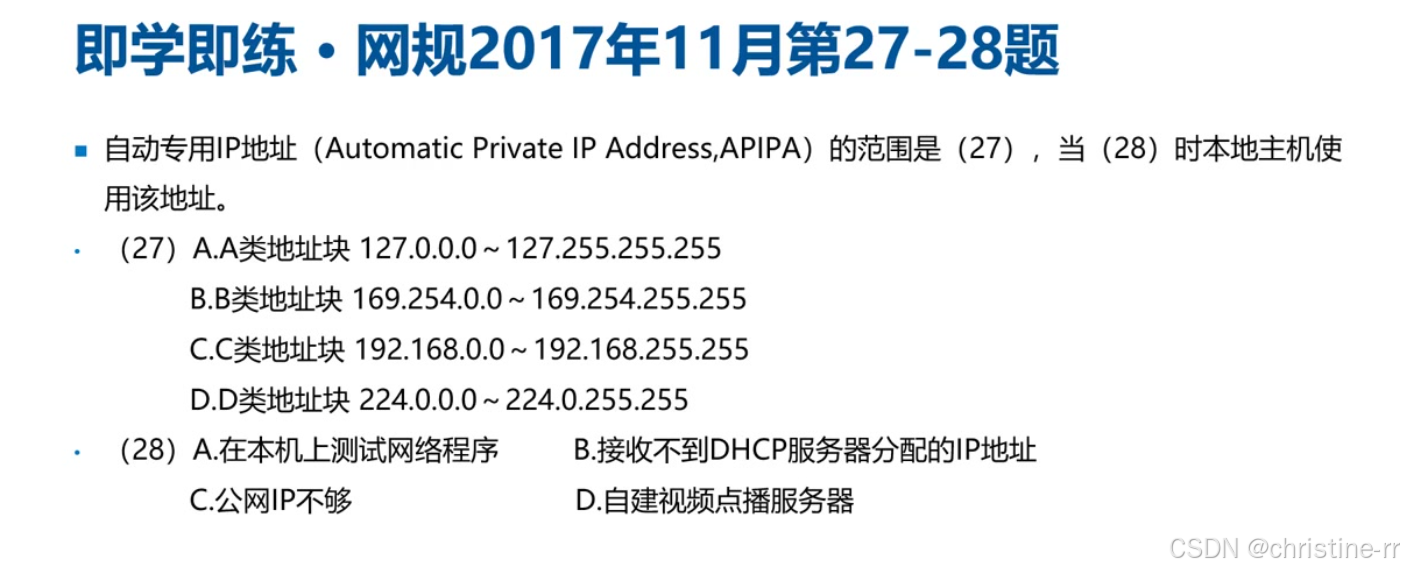

1）例题：自动专用IP地址范围和使用情况

关键点：APIPA地址范围为169.254.0.0/16
使用场景：DHCP分配失败时自动获取
答案：27题B，28题B

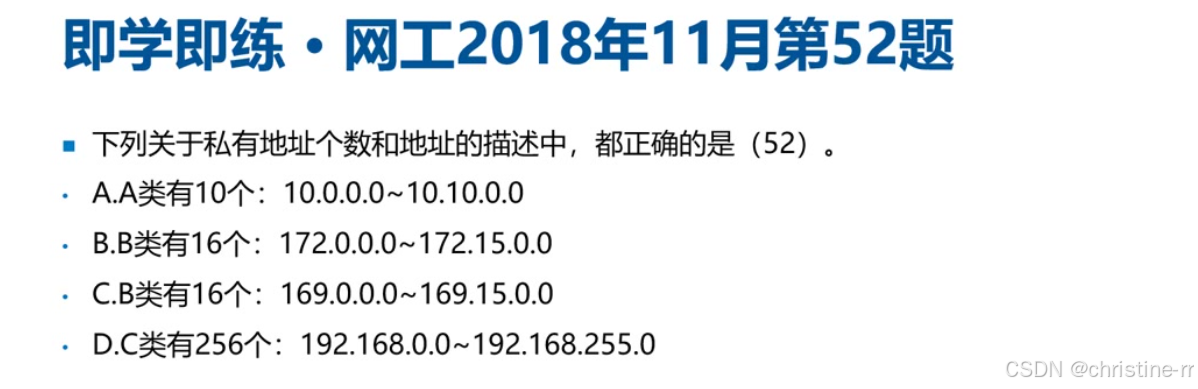

2）例题：私有地址个数和地址描述判断

A类错误：仅1个私有地址段（10.0.0.0/8）
B类错误：范围应为172.16.0.0-172.31.255.255
C类正确：256个C类网络（192.168.0.0/16）
答案：D

3）例题：RIP路由协议

RIP度量标准：跳数（A）
RIPv2组播地址：224.0.0.9（C）
对比：OSPF使用224.0.0.5和224.0.0.6
答案：23题A，24题C

3.知识小结

知识点	核心内容	考试重点/易混淆点	难度系数
IPv4地址分类	32位地址，分为A/B/C/D/E五类，A/B/C为单播地址，D类为组播，E类保留	A类（1-127）、B类（128-191）、C类（192-223）、D类（224-239）范围需记忆	⭐⭐
特殊IPv4地址	- 0.0.0.0：DHCP初始请求源地址/服务器监听所有本地IP - 255.255.255.255：广播地址 - 169.254.x.x：DHCP失败后自动分配地址 - 127.x.x.x：环回地址（测试协议栈）	0.0.0.0在DHCP Discovery中的用途 169.254.x.x的通信限制（仅局域网）	⭐⭐⭐
私有地址（RFC1918）	- A类：10.0.0.0/8 - B类：172.16.0.0/12（16个B类网段聚合） - C类：192.168.0.0/16（256个C类网段聚合）	B类私有地址范围（172.16-172.31）易错聚合后掩码（B类/12、C类/16）	⭐⭐⭐⭐
组播地址	- OSPF：224.0.0.5（AllSPFRouter）、224.0.0.6（AllDRouter） - RIPv2：224.0.0.9	RIPv1广播 vs. RIPv2组播（224.0.0.9） OSPF组播地址功能区分	⭐⭐⭐
路由协议对比	- RIP：基于跳数，v1广播/v2组播 - OSPF：基于带宽，使用组播224.0.0.5/6	RIP与OSPF的度量标准差异版本更新方式（广播/组播）	⭐⭐⭐⭐
