scratch编程小技巧合集之三：角色的运动

scratch中可以编程的对象有角色和舞台，而可以进行运动编程的只有角色，舞台不可以运动。

角色的运动分为四类：平移、旋转、翻转和反弹。而这四种运动与三维坐标轴有关，下边详细介绍一下相关知识。

一、scratch坐标系

1、二维坐标系

用来研究平面运动的坐标系是二维平面直角坐标系，用x轴和y轴表示。x轴表示左右方向，y轴表示上下方向，如图1所示。x轴和y轴相交的点叫原点，用O表示，原点也是x轴和y轴的0点。x轴在原点向右为正半轴，表示的x坐标为正，x轴原点向左为负半轴，表示x坐标为负。y轴在原点向上为正半轴，表示的y坐标为正，y轴原点向下为负半轴，表示y坐标为负。

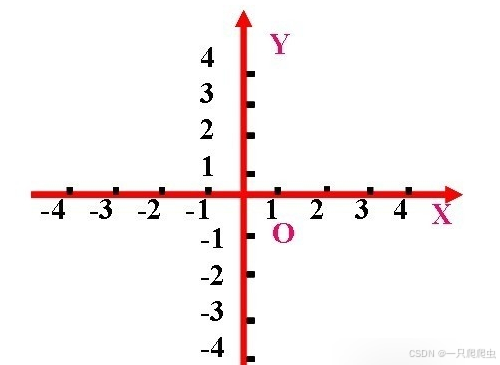

图1  平面直角坐标系

2、scratch坐标系

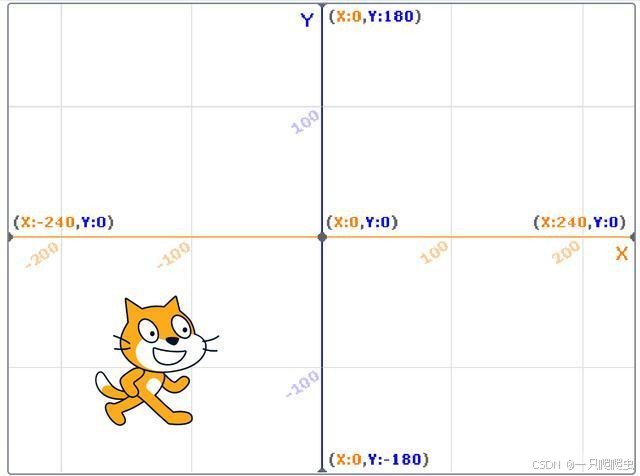

scratch的舞台就是二维平面的，所以用到的坐标系也是二维的。其原点在舞台的中心，x轴的坐标范围为-240到240，y轴的坐标范围为-180到180。scratch坐标的单位是像素，舞台区域大小为360*480像素，如图2所示。

图2  scratch平面直角坐标系

3、角色的中心点

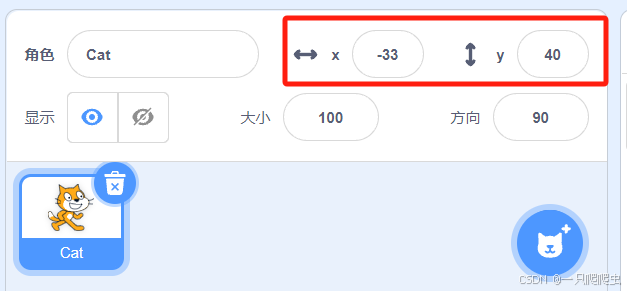

当在角色列表区选中一个角色后，右上角会显示该角色的坐标值，如图3所示。

图3  角色的中心点

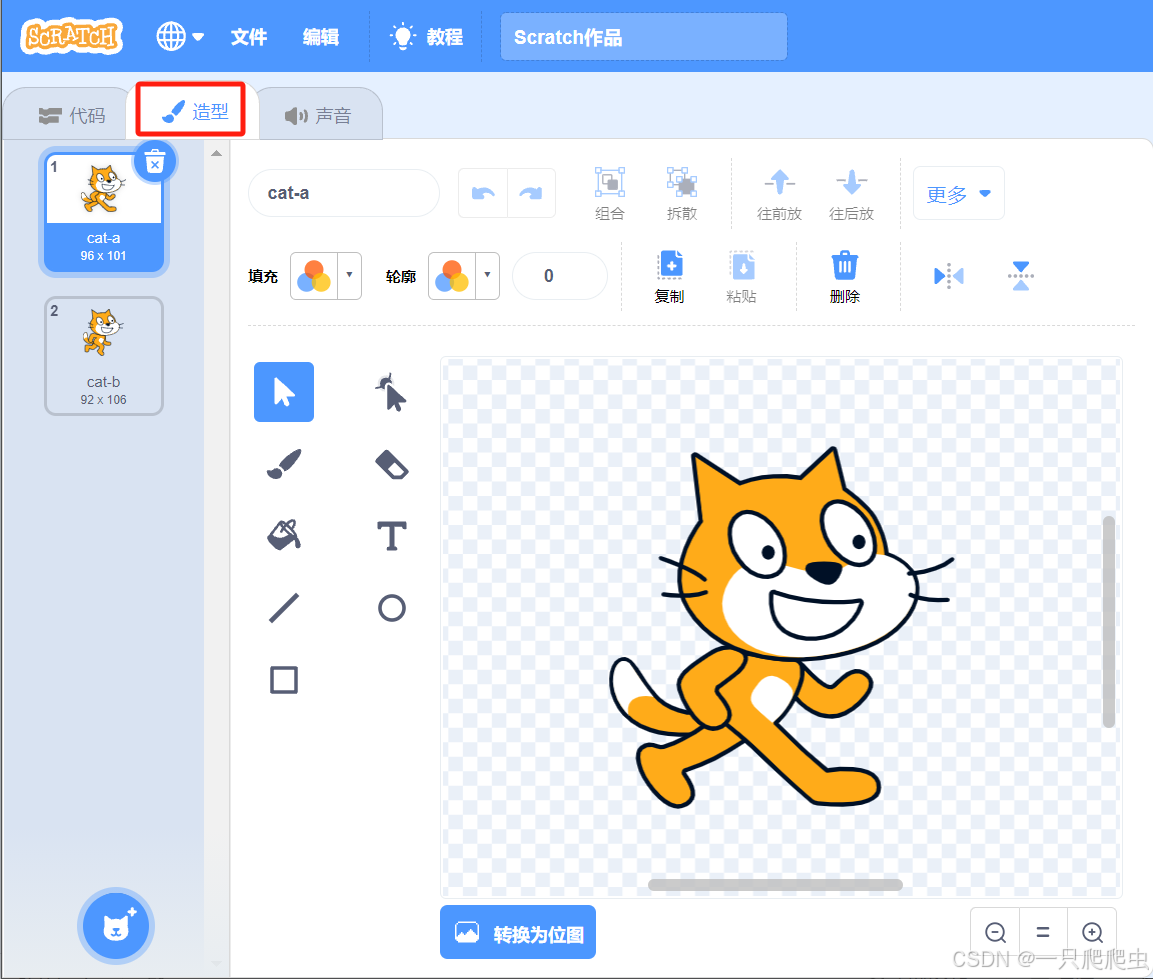

注意，角色的坐标值是其中心点的坐标值。而角色的中心点，不一定是其几何中心点，而是这个角色的造型在画布里边的中心点。选中一个角色，切换到造型页面，如图4所示。

图4  造型页面

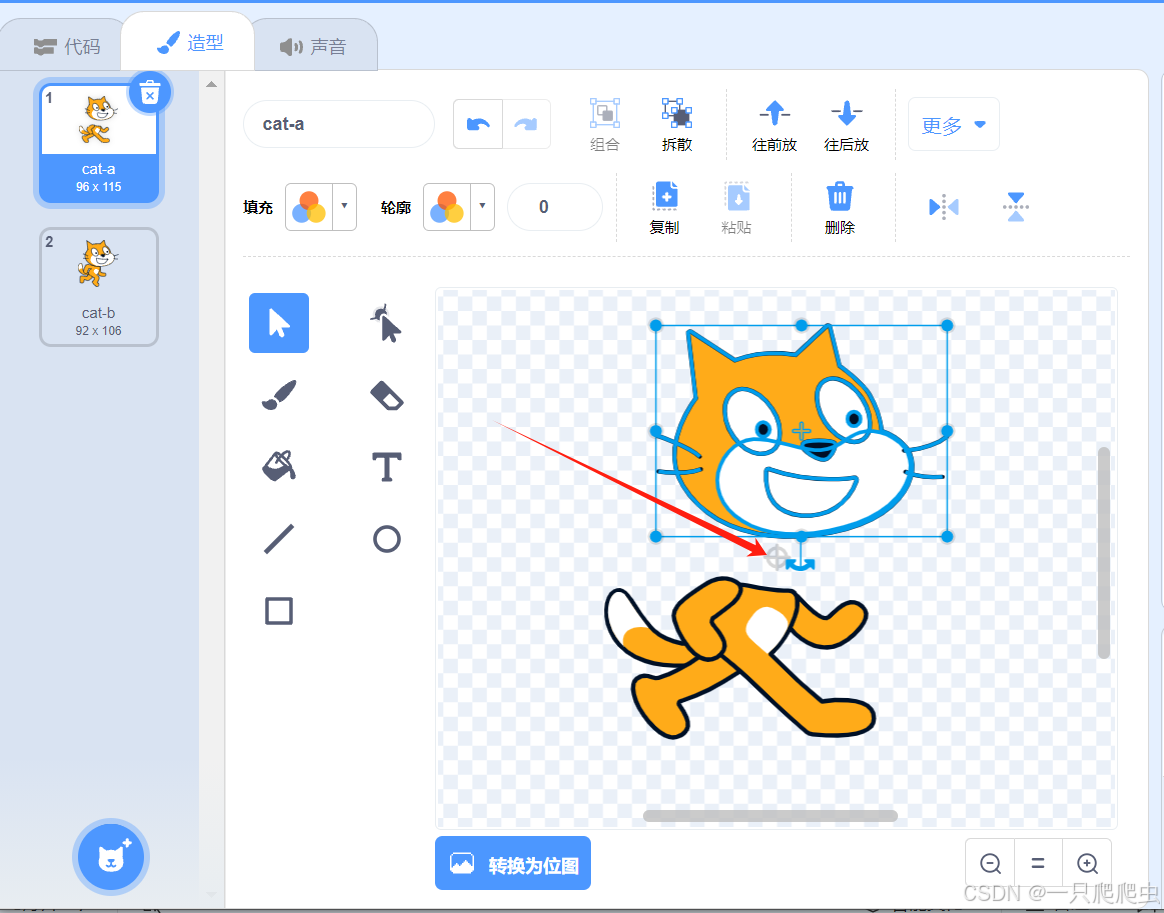

此时，角色造型把画布的中心点给遮住了，选中造型的头部，向上移动，中心点就显露出来了，如图5所示。

图5  造型的中心点

二、平移

1、平移的规律

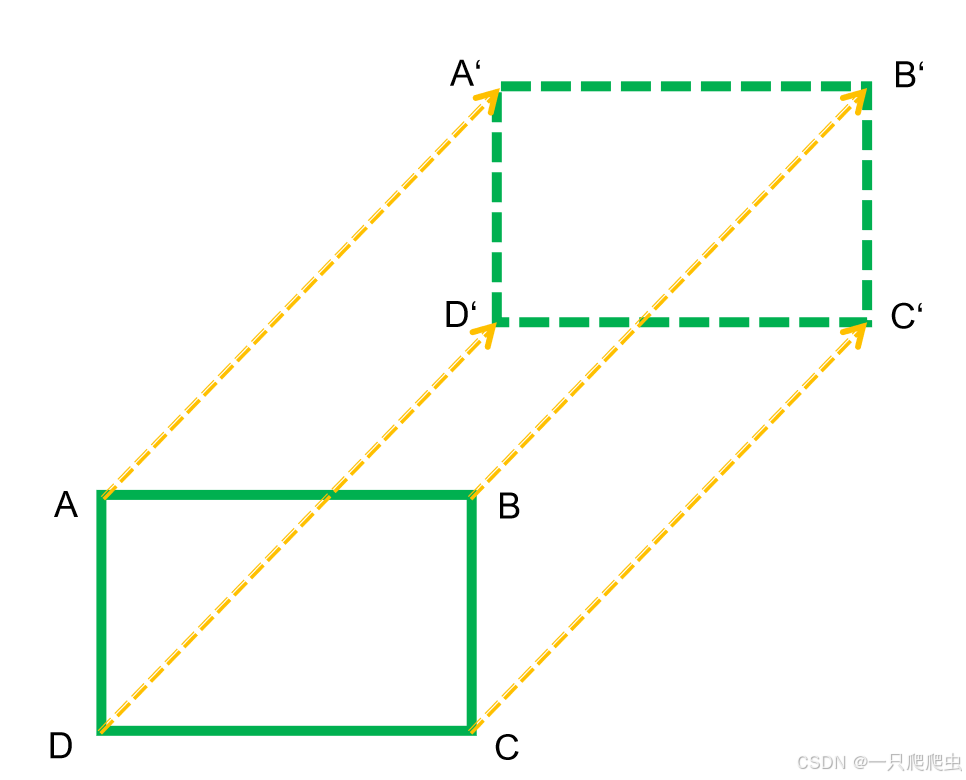

平移就是指物体在运动的过程中，在每一时刻物体上的所有点运动的方向和速度都是一样的，所有点移动的轨迹都是平行的。如图所示，矩形在一瞬间从ABCD移动到A'B'C'D'，点A、B、C、D分别移动到A'、B'、C'、D'，轨迹AA'//BB'//CC'//DD'，如图6所示。

图6  平移轨迹示意图

2、scratch中与平移相关的积木

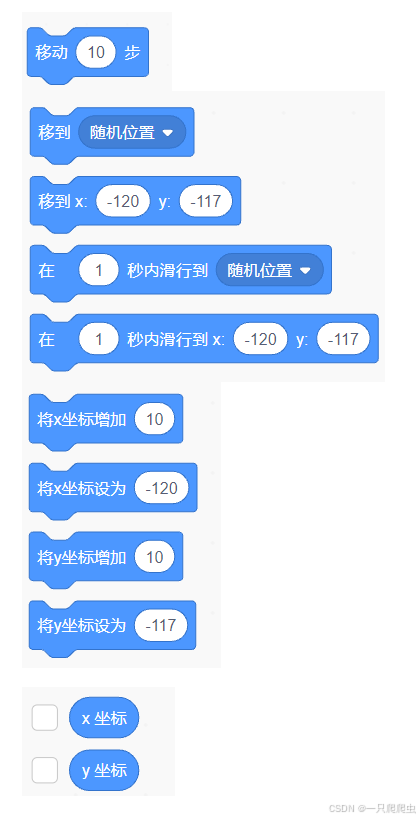

scratch中与平移相关的积木包括以下11种，如图7所示。注意，角色在平移过程中，其中心点也是移动的。

图7  平移相关模块

三、旋转

1、旋转的规律

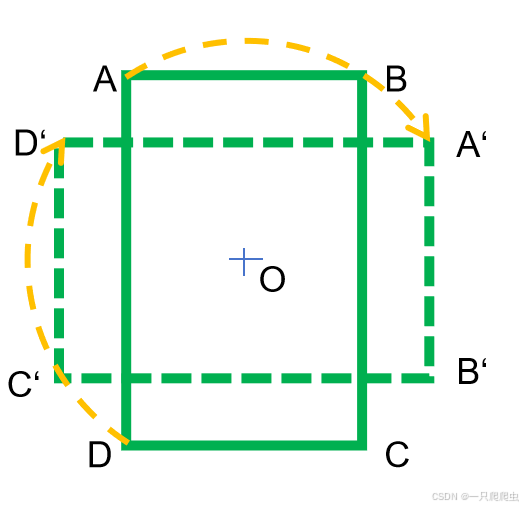

旋转就是指物体在运动的过程中，在每一时刻物体上的所有点都在围绕一个中心点做圆周运动，每个点与中心点的距离不发生变化，只是相对方向发生了变化。以中心点为圆心，做一簇同心圆，覆盖住物体，那么物体上在同一条半径上的点，运动方向是相同的，在同一圆弧上的点运动大小是相同的。如图所示，矩形以O点为中心，在一瞬间从ABCD转动到A'B'C'D'，点A、B、C、D分别移动到A'、B'、C'、D'，轨迹AA'、BB'、CC'、DD'都是圆弧，如图8所示。

图8  旋转轨迹示意图

2、scratch中的方向

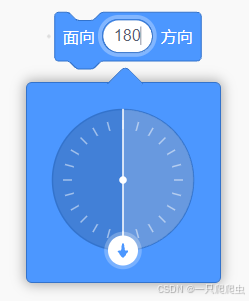

scratch中方向的规定为：向上为0°，向右为90°，向下为180°，向左为270°，如图9-1~9-4所示。

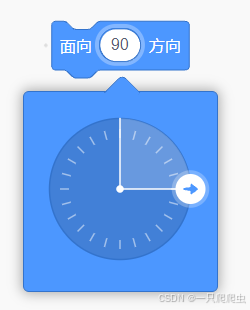

图9-2  90°方向

图9-1  0°方向

图9-3  180°方向

图9-4  270°方向

3、scratch中与旋转相关的积木

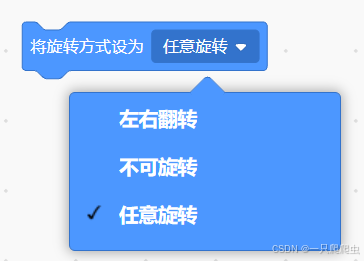

scratch中与平移相关的积木包括以下6种，如图10所示。其中模块“将旋转方式设为”的选项选择“任意旋转”，角色旋转的角度由程序设定的角度值或者方向值来确定。如果程序中不添加设定旋转方式这个模块，默认的旋转方式就是任意旋转。注意，角色在旋转过程中，其中心点是不动的，物体除中心点外都是围绕中心点在做圆周运动。

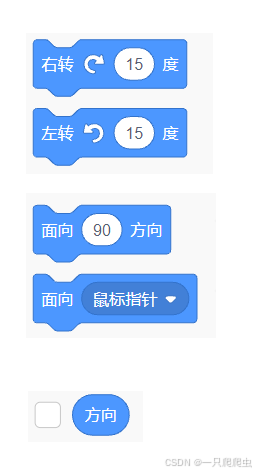

图10  旋转相关模块

四、翻转

1、翻转的规律

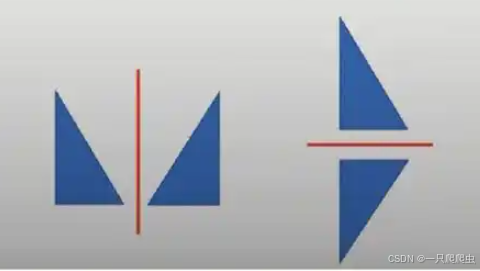

翻转，也叫镜像。翻转前后的物体，是一对轴对称物体。在二维平面内翻转有左右翻转和上下翻转，如图11所示。翻转的本质也是一种旋转，只不过这种旋转不是围绕一个中心旋转，而是围绕一根轴旋转，物体不是做的二维平面运动，而是做的三维空间运动。左右翻转是物体围绕平行y轴的一根轴线做180°旋转，上下翻转是物体围绕平行x轴的一根轴线做180°旋转。

图11  左右翻转和上下翻转

2、scratch中与翻转相关的积木

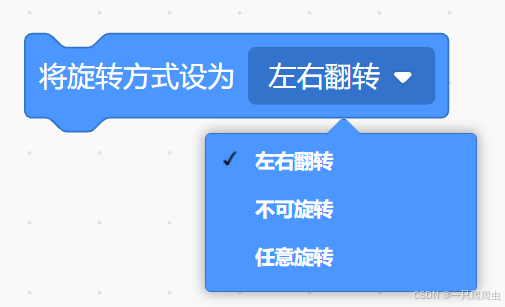

scratch中与平移相关的积木包括以下6种，如图12所示。要想实现左右翻转的效果，必须添加“将旋转方式设为”这个模块，而且其选项必须选择“左右翻转”。

注意：（1）左右翻转是以造型的方向为准。如果造型角色面向左或者右时，使用“左右翻转”模块可以实现左右翻转，而角色面向上或下时，使用“左右翻转”模块实现的就是上下翻转。在翻转过程中，其中心点也是不动的。（2）旋转模式选择“左右翻转”后，角色每旋转达到180°时则左右翻转一次。如果旋转的角度不足180°时，则不发生翻转，旋转角度大于180°，小于360°时，则发生一次左右翻转，大于360°，小于540°时发生两次翻转。

图12  翻转相关模块

3、旋转180°和左右翻转的区别

无论是180°旋转还是左右翻转，角色都需要进行180的旋转，那么二者有什么区别呢？

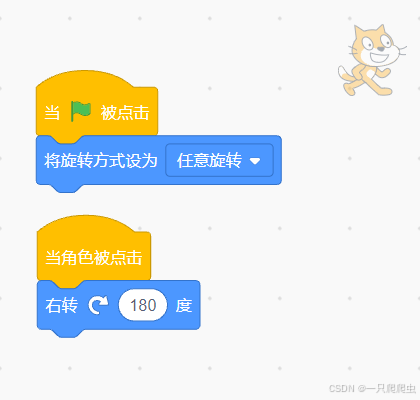

旋转180°的程序如图13所示，效果如图14所示，旋转前小猫头朝上，面向由，旋转后头朝下，面向左。

图13  旋转180°程序

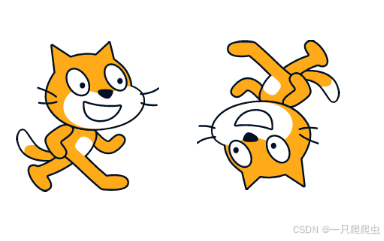

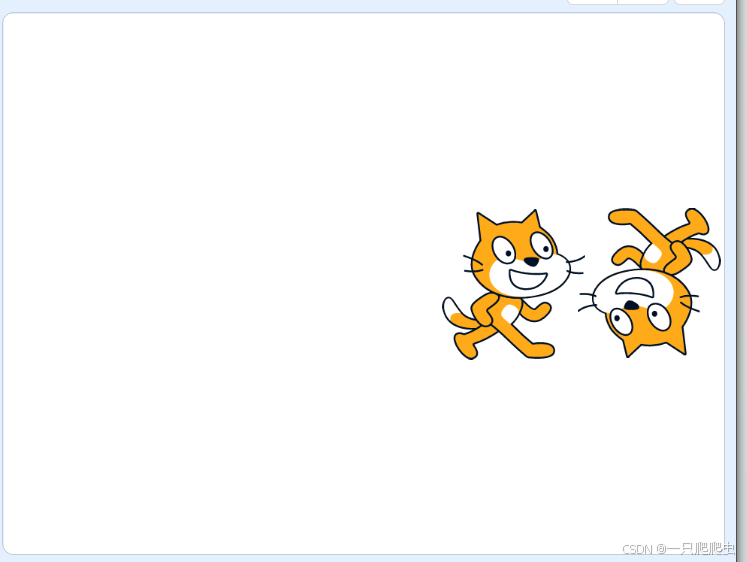

图14  旋转180°效果

左右翻转的程序如图15所示，效果如图16所示，翻转前小猫头朝上，面向右，翻转后头朝上，面向左。

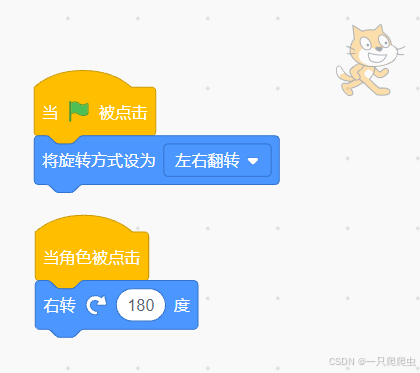

图15  左右翻转程序

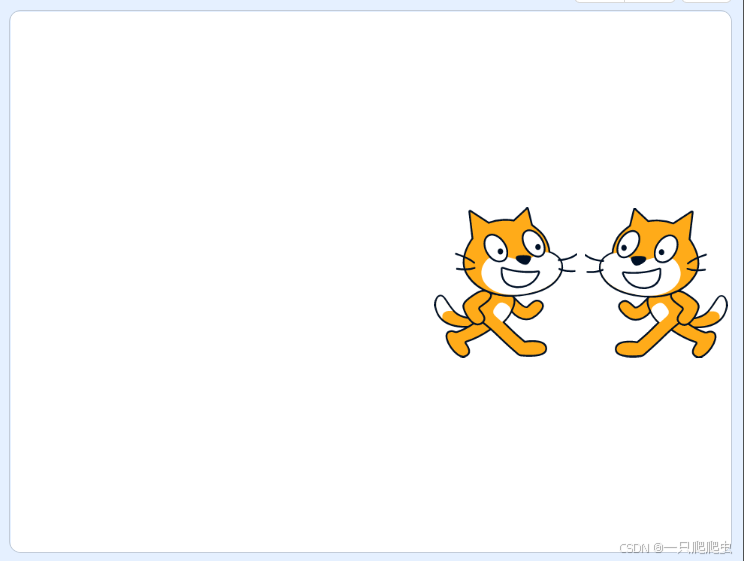

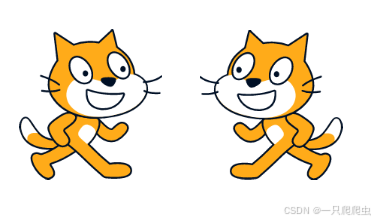

图16  左右翻转效果

五、反弹

1、反弹的规律

scratch中的反弹，是指角色碰到舞台边缘进行反弹，这个反弹实际就是旋转和翻转的特殊情况，当旋转方式选择的是“任意旋转”，那么碰到边缘反弹后，实际进行的是180°旋转；如果旋转方式选择的是“左右翻转”，那么碰到边缘反弹后，实际进行的是左右翻转；如果如果旋转方式选择的是“不可旋转”，那么碰到边缘反弹后，角色没有进行任何旋转和翻转的动作，只是运动的方向发生了180°翻转。

2、scratch中与反弹相关的积木

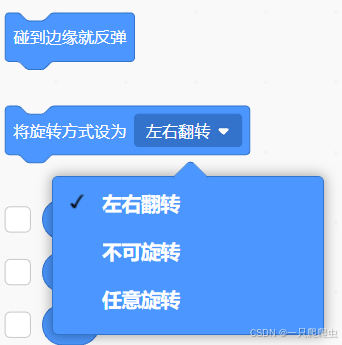

与反弹相关的积木包括“碰到边缘就反弹”和“将旋转方式设为”两个，如图17所示，以及平移运动的模块。

图17  反弹相关模块

3、反弹的三种形式

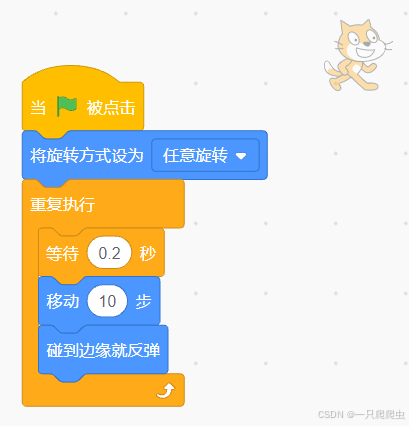

如果旋转方式为“任意旋转”，程序如图18所示，反弹的效果如图19所示。

图18  任意旋转的反弹程序

图19  任意旋转的反弹效果

如果旋转方式为“左右翻转”，程序如图20所示，反弹的效果如图21所示。

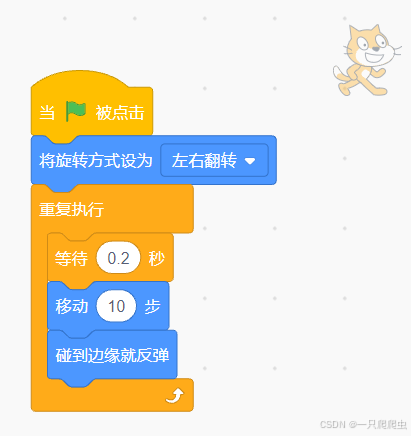

图20  左右翻转的反弹程序

图21  任意旋转的反弹效果

如果旋转方式为“不可旋转”，程序如图所示，反弹的效果如图所示。

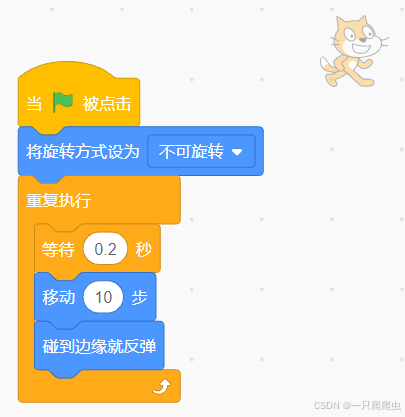

图22  不可旋转的反弹程序

图22  不可旋转的反弹效果

（全文结束）
