深度神经网络经典模型结构（2）VGG16

内容来源：深度学习——VGG16模型详解-CSDN博客

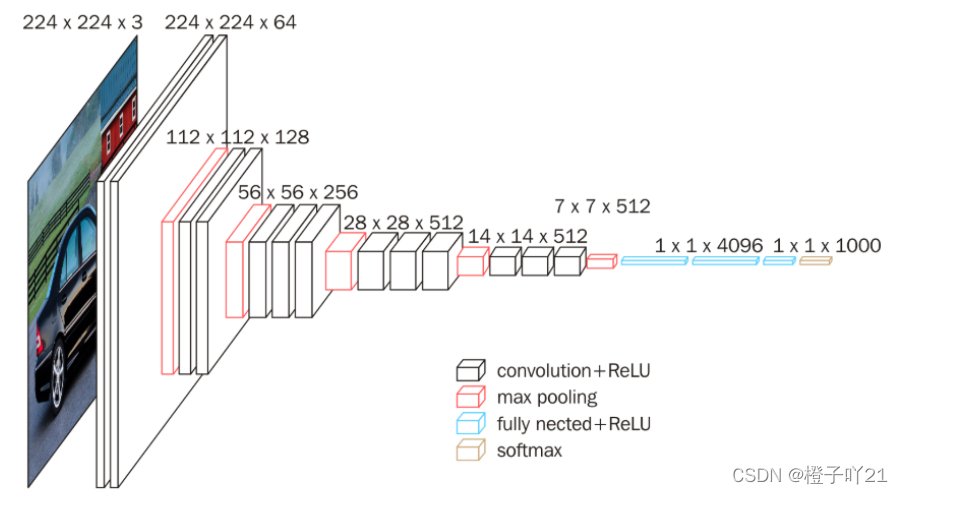

图解：

文字描述：

输入图像尺寸为224x224x3，经64个通道为3的3x3的卷积核，步长为1，padding=same填充，卷积两次，再经ReLU激活，输出的尺寸大小为224x224x64
经max pooling（最大化池化），滤波器为2x2，步长为2，图像尺寸减半，池化后的尺寸变为112x112x64
经128个3x3的卷积核，两次卷积，ReLU激活，尺寸变为112x112x128
max pooling池化，尺寸变为56x56x128
经256个3x3的卷积核，三次卷积，ReLU激活，尺寸变为56x56x256
max pooling池化，尺寸变为28x28x256
经512个3x3的卷积核，三次卷积，ReLU激活，尺寸变为28x28x512
max pooling池化，尺寸变为14x14x512
经512个3x3的卷积核，三次卷积，ReLU，尺寸变为14x14x512
max pooling池化，尺寸变为7x7x512
然后Flatten()，将数据拉平成向量，变成一维51277=25088。
再经过两层1x1x4096，一层1x1x1000的全连接层（共三层），经ReLU激活
最后通过softmax输出1000个预测结果

VGG网络的优缺点：

VGG优点：

• VGGNet的结构非常简洁，整个网络都使用了同样大小的卷积核尺寸（3x3）和最大池化尺寸（2x2）。
• 几个小滤波器（3x3）卷积层的组合比一个大滤波器（5x5或7x7）卷积层好：
• 验证了通过不断加深网络结构可以提升性能。

VGG缺点：

从参数计算那节可以看出，VGG耗费更多计算资源，并且使用了更多的参数（这里不是3x3卷积的锅），导致更多的内存占用（140M）。其中绝大多数的参数都是来自于第一个全连接层。且VGG有3个全连接层。
