@ohos.arkui.componentUtils (componentUtils)

提供获取组件绘制区域坐标和大小的能力。

说明

从API Version 10开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

本模块功能依赖UI的执行上下文，不可在UI上下文不明确的地方使用，参见UIContext说明。

从API version 10开始，可以通过使用UIContext中的getComponentUtils方法获取当前UI上下文关联的ComponentUtils对象。该接口需要在目标组件布局、完成以后获取目标组件区域大小信息，建议在@ohos.arkui.inspector(布局回调)接收到布局完成的通知以后使用该接口。

导入模块

import { componentUtils } from '@kit.ArkUI';

componentUtils.getRectangleById

getRectangleById(id: string): ComponentInfo

根据组件ID获取组件实例对象, 通过组件实例对象将获取的坐标位置和大小同步返回给开发者。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
id	string	是	指定组件id。

返回值：

类型	说明
ComponentInfo	组件大小、位置、平移缩放旋转及仿射矩阵属性信息。

错误码：

以下错误码的详细介绍。

错误码ID	错误信息
100001	UI execution context not found.

示例：

import { componentUtils } from '@kit.ArkUI';
let modePosition:componentUtils.ComponentInfo = componentUtils.getRectangleById("onClick");

ComponentInfo

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称	类型	必填	说明
size	Size	是	组件大小。
localOffset	Offset	是	组件相对于父组件信息。
windowOffset	Offset	是	组件相对于窗口信息。
screenOffset	Offset	是	组件相对于屏幕信息。
translate	TranslateResult	是	组件平移信息。
scale	ScaleResult	是	组件缩放信息。
rotate	RotateResult	是	组件旋转信息。
transform	Matrix4Result	是	仿射矩阵信息，根据入参创建的四阶矩阵对象。

Size

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称	类型	必填	说明
width	number	是	组件宽度。 单位: px
height	number	是	组件高度。 单位: px

Offset

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称	类型	必填	说明
x	number	是	x点坐标。 单位: px
y	number	是	y点坐标。 单位: px

TranslateResult

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称	类型	必填	说明
x	number	是	x轴平移距离。 单位: px
y	number	是	y轴平移距离。 单位: px
z	number	是	z轴平移距离。 单位: px

ScaleResult

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称	类型	必填	说明
x	number	是	x轴缩放倍数。 单位: px
y	number	是	y轴缩放倍数。 单位: px
z	number	是	z轴缩放倍数。 单位: px
centerX	number	是	变换中心点x轴坐标。 单位: px
centerY	number	是	变换中心点y轴坐标。 单位: px

RotateResult

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称	类型	必填	说明
x	number	是	旋转轴向量x坐标。 单位: px
y	number	是	旋转轴向量y坐标。 单位: px
z	number	是	旋转轴向量z坐标。 单位: px
angle	number	是	旋转角度。 单位: px
centerX	number	是	变换中心点x轴坐标。 单位: px
centerY	number	是	变换中心点y轴坐标。 单位: px

Matrix4Result

type Matrix4Result = [number,number,number,number,number,number,number,number,number,number,number,number,number,number,number,number]

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

类型	说明
[number,number,number,number, number,number,number,number, number,number,number,number, number,number,number,number]	取值范围为长度为16（4*4）的number数组, 详情见四阶矩阵说明,单位: px

四阶矩阵说明：

参数名	类型	必填	说明
m00	number	是	x轴缩放值，单位矩阵默认为1。
m01	number	是	第2个值，xyz轴旋转会影响这个值。
m02	number	是	第3个值，xyz轴旋转会影响这个值。
m03	number	是	无实际意义。
m10	number	是	第5个值，xyz轴旋转会影响这个值。
m11	number	是	y轴缩放值，单位矩阵默认为1。
m12	number	是	第7个值，xyz轴旋转会影响这个值。
m13	number	是	无实际意义。
m20	number	是	第9个值，xyz轴旋转会影响这个值。
m21	number	是	第10个值，xyz轴旋转会影响这个值。
m22	number	是	z轴缩放值，单位矩阵默认为1。
m23	number	是	无实际意义。
m30	number	是	x轴平移值，单位px，单位矩阵默认为0。
m31	number	是	y轴平移值，单位px，单位矩阵默认为0。
m32	number	是	z轴平移值，单位px，单位矩阵默认为0。
m33	number	是	齐次坐标下生效，产生透视投影效果。

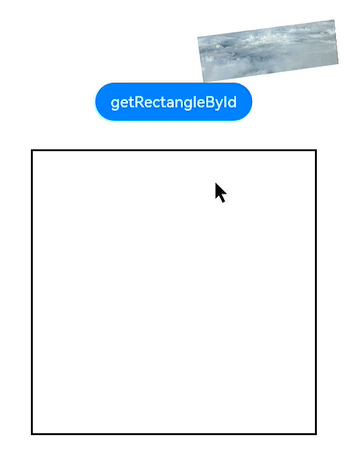

示例：

说明

推荐通过使用UIContext中的getComponentUtils方法获取当前UI上下文关联的ComponentUtils对象。

import { matrix4, componentUtils } from '@kit.ArkUI';

@Entry
@Component
struct Utils {
@State x: number = 120;
@State y: number = 10;
@State z: number = 100;
@State value: string = '';
private matrix1 = matrix4.identity().translate({ x: this.x, y: this.y, z: this.z });

build() {
  Column() {
    Image($r("app.media.img"))
      .transform(this.matrix1)
      .translate({ x: 20, y: 20, z: 20 })
      .scale({ x: 0.5, y: 0.5, z: 1 })
      .rotate({
        x: 1,
        y: 1,
        z: 1,
        centerX: '50%',
        centerY: '50%',
        angle: 300
      })
      .width(300)
      .height(100)
      .key("image_01")
    Button('getRectangleById')
    .onClick(() => {
      this.value = JSON.stringify(componentUtils.getRectangleById("image_01")) // 建议使用this.getUIContext().getComponentUtils()接口
    }).margin(10).id('onClick')
    Text(this.value)
      .margin(20)
      .width(300)
      .height(300)
      .borderWidth(2)
  }.margin({left: 50})
}
}
