自制Openmv屏幕拓展板！成本只需十元左右

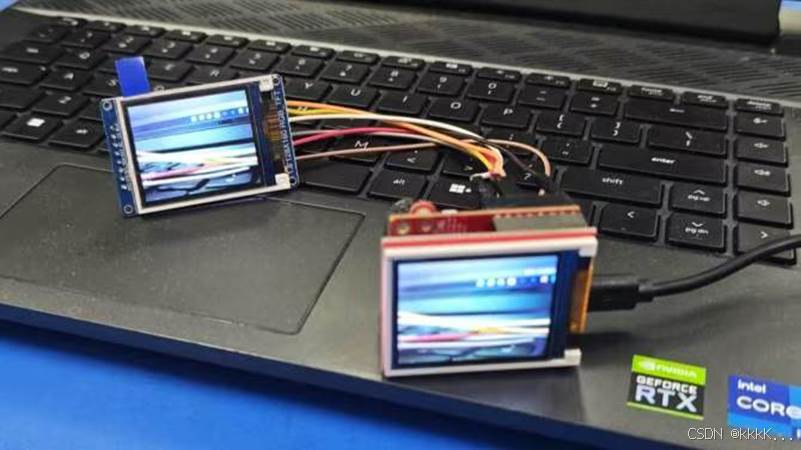

       起因是在B站看到有人做了一个触屏的大屏幕，但通常情况下只是简单监看一下，不想在星瞳花那么多钱买一块不那么值钱的屏幕，于是打算自制屏幕拓展板。

       学校实验室有一块openmv屏幕，通过观察不难发现，屏幕本身就是一块1.8寸TFT，将引脚对应相接即可完成pcb部分，可谓十分简单。

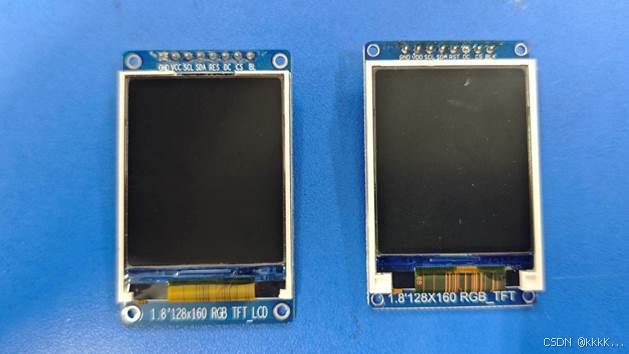

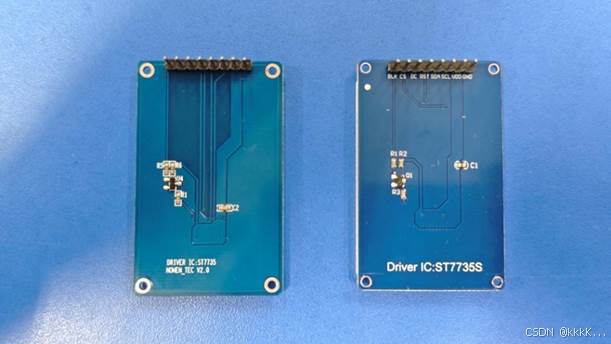

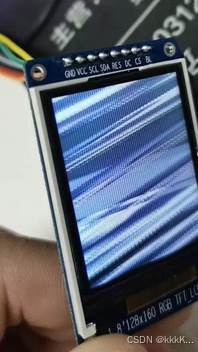

       然而多次尝试发现，一般的TFT屏幕会出现画面撕裂情况，而网上存在着下图两种TFT屏幕，虽然看着一样，但效果完全不同。只有右侧屏幕才可以正常显示openmv画面。两块屏幕出电路的区别外，驱动芯片为ST7735S，且些许丝印不同（最右侧引脚为BLK而不是BL）。

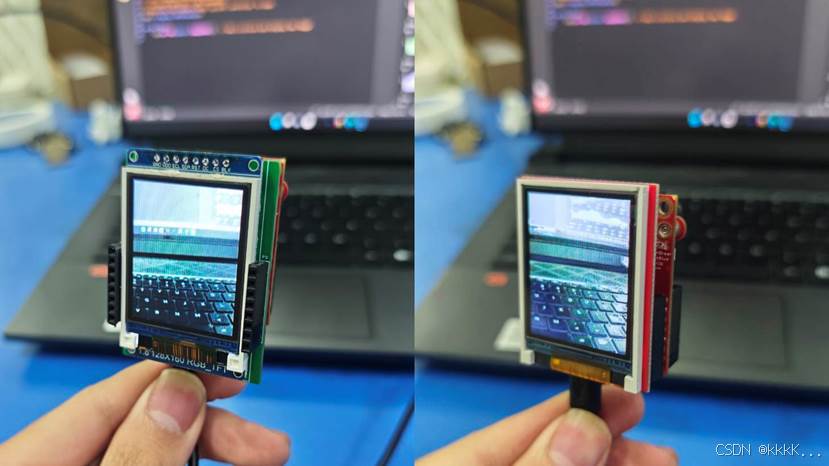

       PCB画好后在嘉立创免费薅几张来（pcb文件在章尾！），简单组装如下图，可用且效果和官方的一模一样。而且未占用的引脚也全部引出，可以继续使用，不像官方的会盖住所有引脚。

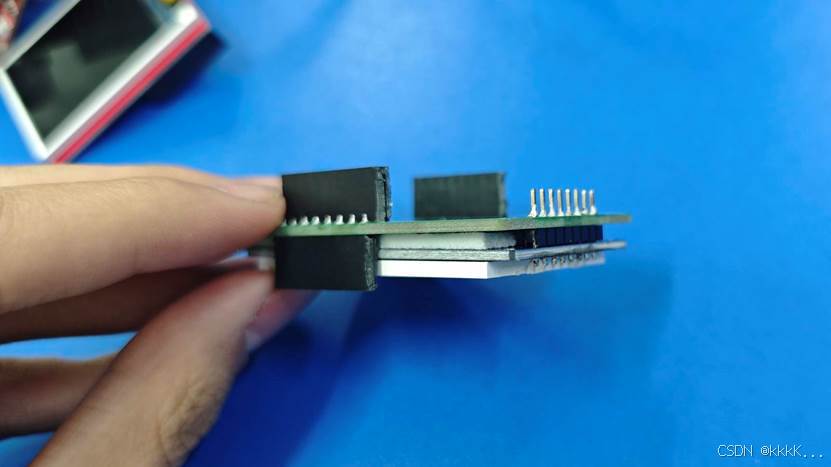

       屏幕引脚直接焊在焊孔中更稳定，确认方向无误后，可将屏幕后粘上大小相近的泡沫胶，刚好可以卡在排母之间， 焊接后十分牢固。

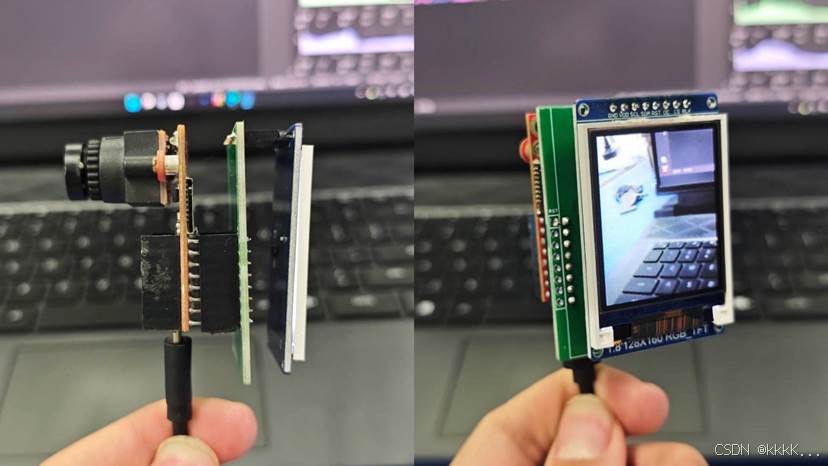

       最后附上完成的效果图，对比官方屏幕，效果是一模一样，且剩下许多经费可以购买更多屏幕自己制作。

Pcb及Gerber文件链接： https://pan.baidu.com/s/1TjURZmdoU4zLEhvpLVLvyg?pwd=5y6c 提取码: 5y6c

嘉立创免费打板教程网上很多自行学习，如果时间充裕可以打红色的板子更加美观。
