一、MQTT简介

1.1、什么是mqtt

        MQTT(Message Queuing Telemetry Transport, 消息队列遥测传输协议)，是一种基于发布/订阅(publish/subscribe)模式的"轻量级"通讯协议，该协议构建于TCP/IP协议上，由IBM在1999年设计，并在2014年成为OASIS标准。详情参考官网介绍。

1.2、发布/订阅模式

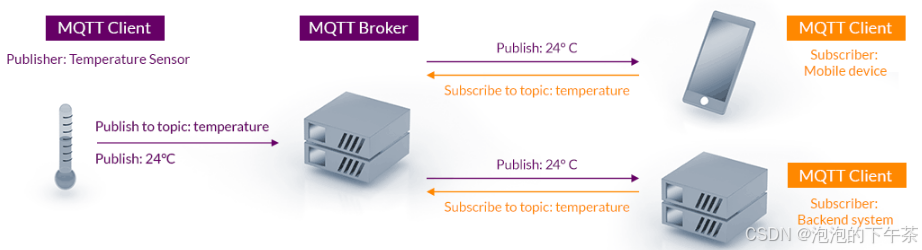

        MQTT客户机向MQTT代理发布消息，而其他MQTT客户机订阅它们想要接收的消息。MQTT代理则是作为发送方和接收方之间的中介，将消息分派给适当的接收方。而客户机作为消息发布者同时也可以是订阅者，可以订阅其它客户机发布的消息。

        MQTT 传输的消息分为：主题（Topic）和消息的内容（payload）两部分。 Topic可以理解为消息的类型，订阅者订阅（Subscribe）后，就会收到该主题的消息内容（payload）。 payload，可以理解为消息的内容，是指订阅者具体要使用的内容。

 1.3、特点

  • 轻量级和高效：MQTT将客户机所需的资源和网络带宽降至最低。
  • 双向通信：MQTT促进了设备和服务器之间的通信，支持发布和订阅。它还允许向设备组广播消息。
  • 可扩展性：MQTT可以扩展到支持物联网或工业物联网生态系统中的数百万个设备或“事物”。
  • 服务质量（QoS）级别：MQTT指定不同的QoS级别，以确保可靠的消息传递。
  • 持久会话：MQTT支持设备和服务器之间的持久会话，减少了不可靠网络上的重新连接时间。
  • 安全特性：MQTT支持用于消息机密性的TLS加密和用于客户端验证的身份验证协议。

1.4、服务质量等级QoS（Quality of Service）

        MQTT代理还可以为断开连接的客户机缓冲消息，确保即使在不可靠的网络条件下也能可靠地传递消息。为了实现这一点，MQTT支持三种不同的QoS（Quality of Service）等级：0（最多传输一次）、1（至少传输一次）和2（只传输一次）。

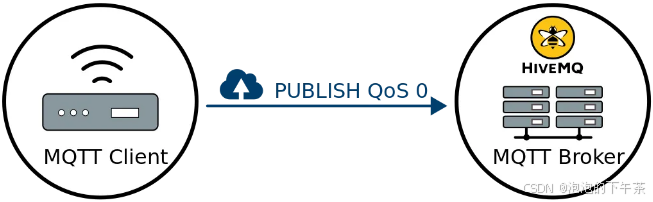

  • QoS 0：消息最多传递一次，通常被称为“即发即弃”。其中发送方不期望消息传递得到确认或保证。这意味着接收方不承认收到了消息，发送方也不存储或重新传输消息。

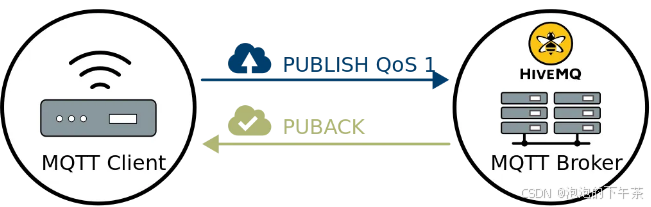

  • QoS 1：重点是确保消息至少向接收方传递一次。当以QoS 1发布消息时，发送方保留该消息的副本，直到收到来自接收方的PUBACK包，确认成功接收。如果发送方在合理的时间范围内没有收到PUBACK报文，则重新发送该报文以确保其送达。

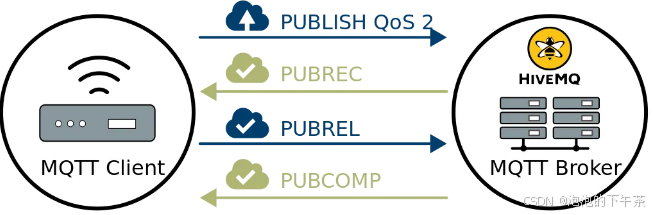

  • QoS 2：提供了MQTT中最高级别的服务，确保每条消息只向预期的接收方传递一次。为了实现这一点，QoS 2涉及发送方和接收方之间的四部分握手。
QoS0

QoS1

QoS2

        在讨论MQTT中的QoS时，重要的是要考虑从发布客户机到代理以及从代理到订阅客户机的消息传递。消息传递的这两个方面有细微的差别。向代理发布消息的客户端在传输期间为消息定义QoS级别。然后，代理使用每个订阅客户端在订阅过程中定义的QoS级别将消息传输到订阅客户端。如果订阅客户端定义的QoS级别低于发布客户端，则代理将使用较低的QoS级别传输消息。

1.5、遗嘱消息LWT（ Last Will and Testament）

        最后的遗嘱（Last Will and Testament， LWT）是MQTT中的一个强大功能，它允许客户端指定一条消息，当发生意外断开连接时，broker将代表客户端自动发布该消息。它提供了一种可靠的通信方式，并确保客户端可以优雅地处理断开连接，而不会使主题处于不一致的状态。

        该消息遵循常规MQTT消息结构的结构，包括主题、保留的消息标志、服务质量（QoS）和有效负载。

        根据MQTT 3.1.1规范，代理在以下情况下发送客户端的最后遗嘱（Last Will and Testament， LWT）消息：

  • I/O错误或网络故障：如果代理检测到输入/输出或网络连接有任何问题，它将分发LWT消息。
  • Keep Alive时间内通信失败：如果在指定的Keep Alive时间内客户端与代理通信失败，则发送LWT消息。在MQTT Essentials的第10部分中，我们将探讨MQTT Keep Alive时间的概念并深入研究它的意义。
  • 客户端关闭连接而不断开连接：当客户端终止网络连接而不发送断开包时，代理确保分发LWT消息。
  • 代理由于协议错误而关闭连接：如果代理由于协议错误而关闭网络连接，它将发送LWT消息。

1.6、Keep Alive

        MQTT中的Keep Alive机制确保了连接的活动性，并为代理提供了一种检测客户端是否无响应或断开连接的方法。当客户机与MQTT代理建立连接时，它协商一个Keep Alive值，该值是以秒为单位表示的时间间隔。客户端必须在此间隔内至少向代理发送一次PINGREQ数据包，以表明其存在并保持连接存活。在接收到PINGREQ数据包后，代理使用PINGRESP数据包进行响应，确认连接仍处于活动状态。最大Keep Alive间隔为18小时12分15秒。反之，将Keep Alive间隔设置为0可以有效地禁用Keep Alive机制。

        如果客户机在Keep Alive间隔的1.5倍内未能发送任何消息或PINGREQ数据包，则代理负责断开客户机的连接。同样，如果客户端在合理的时间范围内没有收到代理的响应，则应关闭连接。如果代理在预期的时间范围内没有收到来自客户机的PINGREQ数据包或任何其他数据包，则代理将关闭连接并发送最后遗嘱消息（LWT）消息（如果客户机指定了LWT消息）。

1.7、协议数据包

        以下解释参考官方V3.1.1版本。

1.7.1、control packet

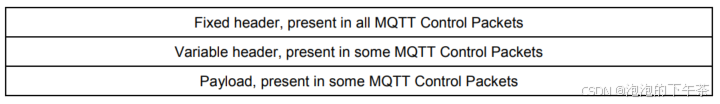

        在MQTT协议中，一个MQTT数据包由: 固定头(Fixed header)、可变头(Variable header)、消息体(payload)三部分构成。MQTT数据包结构如下:

  1. Fixed header——存在于所有类型数据包中，共占2Byte，其结构如下。

        1）其首字节的高四位为数据包报文类型，报文类型及其描述的列表如下。

报文类型功能描述传输方向value（bit7~4）
Reserved保留保留0000b(0d)
CONNECT客户机请求连接代理client to broker0001b(1d)
CONNACK连接请求的确认broker to client0010b(2d)
PUBLISH发布消息client to broker/broker to client0011b(3d)
PUBACK发布消息的确认client to broker/broker to client0100b(4d)
PUBREC发布的消息已接收client to broker/broker to client0101b(5d)
PUBREL发布的消息已释放client to broker/broker to client0110b(6d)
PUBCOMP发布完成client to broker/broker to client0111b(7d)
SUBSCRIBE订阅请求client to broker1000b(8d)
SUBACK订阅请求回应broker to client1001b(9d)
UNSUBSCRIBE取消订阅client to broker1010b(10d)
UNSUBACK取消订阅回应broker to client1011b(11d)
PINGREQping请求client to broker1100b(12d)
PINGRESPping请求回应broker to client1101b(13d)
DISCONNECT断开连接client to broker1110b(14d)
Reserved保留保留保留

        2）其首字节的低四位为数据包报文标识，报文标识列表如下。

报文类型标识bit3bit2bit1bit0
CONNECT保留0000
CONNACK保留0000
PUBLISHUsed in MQTT 3.1.1dupQoSretain
PUBACK保留0000
PUBREC保留0000
PUBREL保留0010
PUBCOMP保留0000
SUBSCRIBE保留0010
SUBACK保留0000
UNSUBSCRIBE保留0010
UNSUBACK保留0000
PINGREQ保留0000
PINGRESP保留0000
DISCONNECT保留0000
  •  dup，如果该值为1，表明这个数据包是一条重复的消息；否则该数据包就是第一次发布的消息；对于所有QoS为0的消息，DUP标志必须设置为0；
  • QoS，参考1.4章节；
  • retain，如果RETAIN标志设置为1，在客户端发送给服务器的PUBLISH包中，服务器必须存储
    应用程序消息及其QoS，以便将其传递给未来的订阅者。如果RETAIN标志为0，服务器绝对不能存储、删除或替换任何现有的保留消息。

        3）Remaining Length表示该条数据包剩余字节长度（包含variable header and the payload两部分），Remaining Length从第二个字节开始，最多为4字节。remianning length编码时每个字节只用低7位，最高位用来表示该字节后面还有数据。这个比较绕，我也看了一会，举个栗子就明白了。

        比如我数据包长度是小于128（variable header and the payload两部分），那么remianning length就占一个字节；如果数据包长度（value）大于或等于128且小于16384，那么remianning length就占两个字节。这个两个字节具体怎么算呢，答案是第一个字节为长度对128取余再加上128（value/128+128)，第二个字节为长度对128取整（value%128）

1.7.2、variable header

        可变头——顾名思义在数据包报文里不是必须的，根据报文类型的不同可变头部分包含的字段也不同，这取决与fixed header里面的报文类型。下面列举一下可变头部分可能会添加的字段。

  • Packet Identifier（2byte）：PUBLISH (where QoS > 0), PUBACK, PUBREC, PUBREL, PUBCOMP, SUBSCRIBE, SUBACK, UNSUBSCRIBE, UNSUBACK.这些交互类的报文类型需要包含Packet Identifier，主要就是确保正确有效地传递消息；在PUBLISH 包中，如果QoS 是 0 的 ，则不需要携带 Packet Id，因为不需要应答（connect报文只会发送一次）。此时 Packet Id 需要被设置为 0就行；PUBACK, PUBREC, PUBREL, PUBCOMP必须和PUBLISH中的Packet Id保持一致，同样在SUBSCRIBE, SUBACK中，在UNSUBSCRIBE, UNSUBACK中也需要保持一致；服务器和客户端在选择 Packet Id 时，是相互独立的，比如是有可能两边发送的PUBLISH包都包含相同的Packet Id；客户端每次发送一个新包必须使用一个从未使用的Packet Id，如果客户端已经接收到前一个包ACK响应之后可以重用之前的Packet Id，另外如果客户端重发包的时候，需要保证这个包和之前发送的包使用相同的Packet Id；
  • Protocol Name（6byte）：在CONNECT报文中，前两字节表示数据长度为4，后四字节为UTF编码的字符串“MQTT”；
  • Topic Name：在publish报文里面，在variable header中需要包含要发布的topic的名字，包含两字节的长度和不定长的名字；
  • Protocol Level：只在CONNECT报文中包含，占一个字节。指示客户端使用的协议版本。如果不是服务器期望的版本，应在CONNACK报文中赋错误码0x01；
  • Connect Flags：只在CONNECT报文中包含，占一个字节；
  • Keep Alive：只在CONNECT报文中包含，占两个字节，具体参考1.6章节；

1.7.3、Payload

        MQTT不是所有报文类型都包含Payload的，且每种报文payload包含的内容也有所不同。如PUBLISH的Payload就是指消息内容(应用程序发布的消息内容)。而CONNECT的Payload则包含Client Identifier, Will Topic, Will Message, Username, Password等信息，关于报文类型是否包含payload的列表如下。

报文类型是否包含payload
CONNECTRequired
CONNACKnone
PUBLISHOptional
PUBACKnone
PUBRECnone
PUBRELnone
PUBCOMPnone
SUBSCRIBERequired
SUBACKRequired
UNSUBSCRIBERequired
UNSUBACKnone
PINGREQnone
PINGRESPnone
DISCONNECTnone

1.8、报文类型

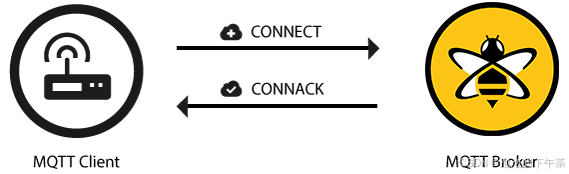

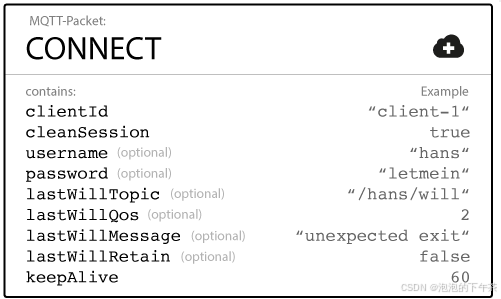

1.8.1、CONNECT报文

        the first Packet sent from the Client to the Server MUST be a CONNECT Packe，A Client can only send the CONNECT Packet once over a Network Connection.

connetct packet
BYTEDescriptionbit7bit6bit5bit4bit3bit2bit1bit0
Fixed headerpacket typeflags
100010000
remaining length
2...variable header size + payload size
Variable header
Protocol Name
1Length MSB(0)00000000
2Length LSB(4)00000100
3'M'01001101
4'Q'01010001
5'T'01010100
6'T'01010100
protocol level
7Level(4)00000100
Connect Flags
User Name FlagPassword FlagWill RetainWill QoSWill FlagClean SessionReserved
8xxxxxxx0
Keep Alive
9MSBxxxxxxxx
10LSBxxxxxxxx
Payload
Client Identifier
1Length MSB
2Length LSB
3...UTF-8 Encoded string for Client Identifier, The Server MUST allow ClientIds which are between 1 and 23
Will Topic(If the Will Flag is set to 1)
1Length MSB
2Length LSB
3...UTF-8 Encoded string Data for Will Topic
Will Message(If the Will Flag is set to 1)
1Length MSB
2Length LSB
3...UTF-8 Encoded string Data for Will Message
User Name(If the User Name Flag is set to 1)
1Length MSB
2Length LSB
3...UTF-8 Encoded string Data for User Name
Password(If the Password is set to 1)
1Length MSB
2Length LSB
3...UTF-8 Encoded string Data for Password

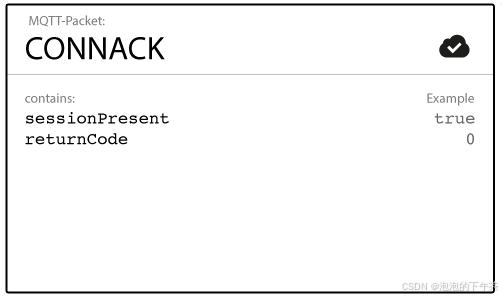

1.8.2、CONNACK报文

        The CONNACK Packet is the packet sent by the Server in response to a CONNECT Packet received from a Client. The first packet sent from the Server to the Client MUST be a CONNACK Packet。

connectACK packet
BYTEDescriptionbit7bit6bit5bit4bit3bit2bit1bit0
Fixed headerpacket typeflags
100100000
remaining length
200000010
Variable header
reservedSession Present Flag
1Connect Acknowledge Flags0000000x
2Connect Return codexxxxxxxx
PayloadCONNACK Packet has no payload

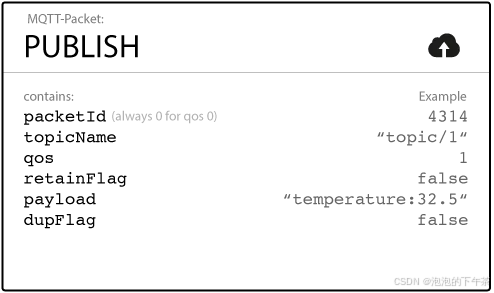

1.8.3、PUBLISH报文

        A PUBLISH Control Packet is sent from a Client to a Server or from Server to a Client to transport an Application Message.

BYTEDescriptionbit7bit6bit5bit4bit3bit2bit1bit0
Fixed headerpacket typedupQoS levelRETAIN
10011xxxx
remaining length
2length of variable header plus the length of the payload
Variable header
Topic Name
1Length MSB
2Length LSB
3...UTF-8 Encoded string Data for Topic Name
Packet Identifier(if QoS is 1 or 2)
1Length MSB
2Length LSB
PayloadApplication Message

 1.8.4、PUBACK报文

        A PUBACK Packet is the response to a PUBLISH Packet with QoS level 1.

YTEDescriptionbit7bit6bit5bit4bit3bit2bit1bit0
Fixed headerpacket typeflags
101000000
remaining length
200000010
Variable header
Packet Identifier from the PUBLISH Packe
1MSBxxxxxxxx
2LSBxxxxxxxx
PayloadPUBACK Packet has no payload

 1.8.5、PUBREC报文

        A PUBREC Packet is the response to a PUBLISH Packet with QoS 2. It is the second packet of the QoS 2 protocol exchange.

        PUBREC报文和PUBACK报文类似，参考1.8.4章节。唯一区别就是packet type不一样，这里就不细述。

1.8.6、PUBREL报文

        A PUBREL Packet is the response to a PUBREC Packet. It is the third packet of the QoS 2 protocol exchange.

        PUBREL 报文和PUBACK报文类似，参考1.8.4章节。唯一区别就是packet type不一样，这里同样不细述。

1.8.7、PUBCOMP报文

        The PUBCOMP Packet is the response to a PUBREL Packet. It is the fourth and final packet of the QoS 2 protocol exchange.

        PUBCOMP报文和PUBACK报文类似，参考1.8.4章节。唯一区别就是packet type不一样，这里同样不细述。

1.8.8、SUBSCRIBE和UNSUBSCRIBE报文

        The payload of a SUBSCRIBE Packet contains a list of Topic Filters indicating the Topics to which the Client wants to subscribe.

        An UNSUBSCRIBE Packet is sent by the Client to the Server, to unsubscribe from topics.

        SUBSCRIBE和UNSUBSCRIBE报文协议内容除了packet type格式是相同的。

BYTEDescriptionbit7bit6bit5bit4bit3bit2bit1bit0
Fixed headerpacket typeReserved
110000010
remaining length
2...length of variable header plus the length of the payload
Variable header
Packet Identifier
1MSBxxxxxxxx
2LSBxxxxxxxx
Payload
Topic1 Filter
1Length MSB
2Length LSB
3...NUTF-8 encoded strings for topic1
Requested QoS for topic1ReservedQoS
N+1000000xx
Topic2 Filter if need
N+2Length MSB
N+3Length LSB

1.8.9、SUBACK报文

BYTEDescriptionbit7bit6bit5bit4bit3bit2bit1bit0
Fixed headerpacket typeReserved
110010000
remaining length
2...length of variable header plus the length of the payload
Variable header
Packet Identifier
1MSBxxxxxxxx
2LSBxxxxxxxx
Payload
Return Code
1for topic1x00000xx
2for topic2 if needx00000xx

Allowed return codes:

        0x00 - Success - Maximum QoS0;

        0x01 - Success - Maximum QoS1；

        0x02 - Success - Maximum QoS2；

        0x80 - Failure；

1.8.10、UNSUBACK报文

BYTEDescriptionbit7bit6bit5bit4bit3bit2bit1bit0
Fixed headerpacket typeReserved
110110000
remaining length
200000010
Variable header
Packet Identifier
1MSBxxxxxxxx
2LSBxxxxxxxx
PayloadThe UNSUBACK Packet has no payload

1.8.11、PINGREQ报文

BYTEDescriptionbit7bit6bit5bit4bit3bit2bit1bit0
Fixed headerpacket typeReserved
111000000
remaining length
200000000
Variable headerThe PINGREQ Packet has no variable header.
PayloadThe PINGREQ Packet has no payload.

1.8.12、PINGRESP报文

BYTEDescriptionbit7bit6bit5bit4bit3bit2bit1bit0
Fixed headerpacket typeReserved
111010000
remaining length
200000000
Variable headerThe PINGRESP Packet has no variable header.
PayloadThe PINGRESP Packet has no payload.

1.8.13、DISCONNECT报文

        The DISCONNECT Packet is the final Control Packet sent from the Client to the Server. It indicates that 1140 the Client is disconnecting cleanly.

BYTEDescriptionbit7bit6bit5bit4bit3bit2bit1bit0
Fixed headerpacket typeReserved
111100000
remaining length
200000000
Variable headerThe DISCONNECT Packet has no variable header.
PayloadThe DISCONNECT Packet has no payload.

二、W5500——MQTT源码

2.1、CONNECT

        结合1.8.1章节先看下connect报文相关的内容，后面需要用到。connect报文相关的结构体定义如下，在MQTTConnect.h文件中。

typedef struct
{
	/** The eyecatcher for this structure.  must be MQTC. */
	char struct_id[4];
	/** The version number of this structure.  Must be 0 */
	int struct_version;
	/** Version of MQTT to be used.  3 = 3.1 4 = 3.1.1
	  */
	unsigned char MQTTVersion;
	MQTTString clientID;
	unsigned short keepAliveInterval;
	unsigned char cleansession;
	unsigned char willFlag;
	MQTTPacket_willOptions will;
	MQTTString username;
	MQTTString password;
} MQTTPacket_connectData;

 2.1.1、CONNECT组包

        CONNECT报文是客户机发给服务器的，组包相关代码在MQTTConnectClient.c文件中。

         如下图所示，在MQTTSerialize_connectLength函数中根据配置的MQTTVersion定义Variable header的长度10或者12，区别就是多两个字符串。

        再下面就是计算payload段的报文长度，在connect报文中，Client Identifier是需要的。计算出Client Identifier的长度后再根据Connect Flags字段中的配置（入参，也就是上文中结构体），确认是否添加will.topicName、options->will.message、username和password；

int MQTTSerialize_connectLength(MQTTPacket_connectData* options)
{
	int len = 0;

	FUNC_ENTRY;

	if (options->MQTTVersion == 3)
		len = 12; /* variable depending on MQTT or MQIsdp */
	else if (options->MQTTVersion == 4)
		len = 10;

	len += MQTTstrlen(options->clientID)+2;
	if (options->willFlag)
		len += MQTTstrlen(options->will.topicName)+2 + MQTTstrlen(options->will.message)+2;
	if (options->username.cstring || options->username.lenstring.data)
		len += MQTTstrlen(options->username)+2;
	if (options->password.cstring || options->password.lenstring.data)
		len += MQTTstrlen(options->password)+2;

	FUNC_EXIT_RC(len);
	return len;
}

         如下所示，在MQTTSerialize_connect函数中，先通过上文介绍的MQTTSerialize_connectLength计算出Variable header+payload段报文长度后，通过MQTTPacket_len函数再计算出整条报文的长度；

        MQTTHeader是一个联合体占一个字节，表示就是Fixed header部分的第一个字节，先写入发送缓存；

        MQTTPacket_encode根据前面计算的总报文长度，计算出Remaining Length的值，Remaining Length的计算参考1.7.1章节；

        再接下来就是Variable header段的填充。首先是Protocol Name，写入‘MQTT’即可；然后是Protocol Level填入4；MQTTConnectFlags也是一个联合体，占一个字节，对应协议中的Connect Flags字段；Variable header段最后再填入两个字节的Keep Alive就结束了；

        最后就是payload段的填充，首先添加必要的Client Identifier，再根据Connect Flags配置添加相应数据即可。

        至此，connect报文的组包就完成了。

/**
  * Serializes the connect options into the buffer.
  * @param buf the buffer into which the packet will be serialized
  * @param len the length in bytes of the supplied buffer
  * @param options the options to be used to build the connect packet
  * @return serialized length, or error if 0
  */
int MQTTSerialize_connect(unsigned char* buf, int buflen, MQTTPacket_connectData* options)
{
	unsigned char *ptr = buf;
	MQTTHeader header = {0};
	MQTTConnectFlags flags = {0};
	int len = 0;
	int rc = -1;

	FUNC_ENTRY;
	if (MQTTPacket_len(len = MQTTSerialize_connectLength(options)) > buflen)
	{
		rc = MQTTPACKET_BUFFER_TOO_SHORT;
		goto exit;
	}

	header.byte = 0;
	header.bits.type = CONNECT;
	writeChar(&ptr, header.byte); /* write header */

	ptr += MQTTPacket_encode(ptr, len); /* write remaining length */

	if (options->MQTTVersion == 4)
	{
		writeCString(&ptr, "MQTT");
		writeChar(&ptr, (char) 4);//Protocol Level
	}
	else
	{
		writeCString(&ptr, "MQIsdp");
		writeChar(&ptr, (char) 3);
	}

	flags.all = 0;
	flags.bits.cleansession = options->cleansession;
	flags.bits.will = (options->willFlag) ? 1 : 0;
	if (flags.bits.will)
	{
		flags.bits.willQoS = options->will.qos;
		flags.bits.willRetain = options->will.retained;
	}

	if (options->username.cstring || options->username.lenstring.data)
		flags.bits.username = 1;
	if (options->password.cstring || options->password.lenstring.data)
		flags.bits.password = 1;

	writeChar(&ptr, flags.all);
	writeInt(&ptr, options->keepAliveInterval);
	writeMQTTString(&ptr, options->clientID);
	if (options->willFlag)
	{
		writeMQTTString(&ptr, options->will.topicName);
		writeMQTTString(&ptr, options->will.message);
	}
	if (flags.bits.username)
		writeMQTTString(&ptr, options->username);
	if (flags.bits.password)
		writeMQTTString(&ptr, options->password);

	rc = ptr - buf;

	exit: FUNC_EXIT_RC(rc);
	return rc;
}

2.1.2、CONNECT解包

        解包相关内容在MQTTConnectServer.c文件中，这里不做细述了，参考2.1.1章节理解起来应该比较简单。

2.2、CONNACK

2.2.1、CONNACK解包

        CONNACK报文是服务器发给客户机的，所以解包相关代码也在MQTTConnectClient.c文件中。

        CONNACK报文相对简单，参考1.8.2章节，主要就是解析Connect Acknowledge Flags的最低位及Connect Return code。Return code为0时表示连接成功，非零值错误信息参考文档。

/**
  * Deserializes the supplied (wire) buffer into connack data - return code
  * @param sessionPresent the session present flag returned (only for MQTT 3.1.1)
  * @param connack_rc returned integer value of the connack return code
  * @param buf the raw buffer data, of the correct length determined by the remaining length field
  * @param len the length in bytes of the data in the supplied buffer
  * @return error code.  1 is success, 0 is failure
  */
int MQTTDeserialize_connack(unsigned char* sessionPresent, unsigned char* connack_rc, unsigned char* buf, int buflen)
{
	MQTTHeader header = {0};
	unsigned char* curdata = buf;
	unsigned char* enddata = NULL;
	int rc = 0;
	int mylen;
	MQTTConnackFlags flags = {0};

	FUNC_ENTRY;
	header.byte = readChar(&curdata);
	if (header.bits.type != CONNACK)
		goto exit;

	curdata += (rc = MQTTPacket_decodeBuf(curdata, &mylen)); /* read remaining length */
	enddata = curdata + mylen;
	if (enddata - curdata < 2)
		goto exit;

	flags.all = readChar(&curdata);
	*sessionPresent = flags.bits.sessionpresent;
	*connack_rc = readChar(&curdata);

	rc = 1;
exit:
	FUNC_EXIT_RC(rc);
	return rc;
}

2.2.2、CONNACK组包

        组包相关内容在MQTTConnectServer.c文件中（MQTTSerialize_connack），这里不做细述了。

2.3、PUBLISH

2.3.1、PUBLISH组包

        publish组包在MQTTSerializePublish.c文件中，到了这里起始只要了解了PUBLISH包组成，看代码就已经很简单了。需要注意 的就是packetid是否需要是由QoS的值决定的。

/**
  * Serializes the supplied publish data into the supplied buffer, ready for sending
  * @param buf the buffer into which the packet will be serialized
  * @param buflen the length in bytes of the supplied buffer
  * @param dup integer - the MQTT dup flag
  * @param qos integer - the MQTT QoS value
  * @param retained integer - the MQTT retained flag
  * @param packetid integer - the MQTT packet identifier
  * @param topicName MQTTString - the MQTT topic in the publish
  * @param payload byte buffer - the MQTT publish payload
  * @param payloadlen integer - the length of the MQTT payload
  * @return the length of the serialized data.  <= 0 indicates error
  */
int MQTTSerialize_publish(unsigned char* buf, int buflen, unsigned char dup, int qos, unsigned char retained, unsigned short packetid,
		MQTTString topicName, unsigned char* payload, int payloadlen)
{
	unsigned char *ptr = buf;
	MQTTHeader header = {0};
	int rem_len = 0;
	int rc = 0;

	FUNC_ENTRY;
	if (MQTTPacket_len(rem_len = MQTTSerialize_publishLength(qos, topicName, payloadlen)) > buflen)
	{
		rc = MQTTPACKET_BUFFER_TOO_SHORT;
		goto exit;
	}

	header.bits.type = PUBLISH;
	header.bits.dup = dup;
	header.bits.qos = qos;
	header.bits.retain = retained;
	writeChar(&ptr, header.byte); /* write header */

	ptr += MQTTPacket_encode(ptr, rem_len); /* write remaining length */;

	writeMQTTString(&ptr, topicName);

	if (qos > 0)
		writeInt(&ptr, packetid);

	memcpy(ptr, payload, payloadlen);
	ptr += payloadlen;

	rc = ptr - buf;

exit:
	FUNC_EXIT_RC(rc);
	return rc;
}

2.3.2、PUBLISH解包

        在MQTTDeserializePublish.c文件中

/**
  * Deserializes the supplied (wire) buffer into publish data
  * @param dup returned integer - the MQTT dup flag
  * @param qos returned integer - the MQTT QoS value
  * @param retained returned integer - the MQTT retained flag
  * @param packetid returned integer - the MQTT packet identifier
  * @param topicName returned MQTTString - the MQTT topic in the publish
  * @param payload returned byte buffer - the MQTT publish payload
  * @param payloadlen returned integer - the length of the MQTT payload
  * @param buf the raw buffer data, of the correct length determined by the remaining length field
  * @param buflen the length in bytes of the data in the supplied buffer
  * @return error code.  1 is success
  */
int MQTTDeserialize_publish(unsigned char* dup, int* qos, unsigned char* retained, unsigned short* packetid, MQTTString* topicName,
		unsigned char** payload, int* payloadlen, unsigned char* buf, int buflen)
{
	MQTTHeader header = {0};
	unsigned char* curdata = buf;
	unsigned char* enddata = NULL;
	int rc = 0;
	int mylen = 0;

	FUNC_ENTRY;
	header.byte = readChar(&curdata);
	if (header.bits.type != PUBLISH)
		goto exit;
	*dup = header.bits.dup;
	*qos = header.bits.qos;
	*retained = header.bits.retain;

	curdata += (rc = MQTTPacket_decodeBuf(curdata, &mylen)); /* read remaining length */
	enddata = curdata + mylen;

	if (!readMQTTLenString(topicName, &curdata, enddata) ||
		enddata - curdata < 0) /* do we have enough data to read the protocol version byte? */
		goto exit;

	if (*qos > 0)
		*packetid = readInt(&curdata);

	*payloadlen = enddata - curdata;
	*payload = curdata;
	rc = 1;
exit:
	FUNC_EXIT_RC(rc);
	return rc;
}

2.4、PUBACK、PUBREL、PUBCOMP

2.4.1、组包

/**
  * Serializes the ack packet into the supplied buffer.
  * @param buf the buffer into which the packet will be serialized
  * @param buflen the length in bytes of the supplied buffer
  * @param type the MQTT packet type
  * @param dup the MQTT dup flag
  * @param packetid the MQTT packet identifier
  * @return serialized length, or error if 0
  */
int MQTTSerialize_ack(unsigned char* buf, int buflen, unsigned char packettype, unsigned char dup, unsigned short packetid)
{
	MQTTHeader header = {0};
	int rc = 0;
	unsigned char *ptr = buf;

	FUNC_ENTRY;
	if (buflen < 4)
	{
		rc = MQTTPACKET_BUFFER_TOO_SHORT;
		goto exit;
	}
	header.bits.type = packettype;
	header.bits.dup = dup;
	header.bits.qos = (packettype == PUBREL) ? 1 : 0;
	writeChar(&ptr, header.byte); /* write header */

	ptr += MQTTPacket_encode(ptr, 2); /* write remaining length */
	writeInt(&ptr, packetid);
	rc = ptr - buf;
exit:
	FUNC_EXIT_RC(rc);
	return rc;
}


/**
  * Serializes a puback packet into the supplied buffer.
  * @param buf the buffer into which the packet will be serialized
  * @param buflen the length in bytes of the supplied buffer
  * @param packetid integer - the MQTT packet identifier
  * @return serialized length, or error if 0
  */
int MQTTSerialize_puback(unsigned char* buf, int buflen, unsigned short packetid)
{
	return MQTTSerialize_ack(buf, buflen, PUBACK, 0, packetid);
}

/**
  * Serializes a pubrel packet into the supplied buffer.
  * @param buf the buffer into which the packet will be serialized
  * @param buflen the length in bytes of the supplied buffer
  * @param dup integer - the MQTT dup flag
  * @param packetid integer - the MQTT packet identifier
  * @return serialized length, or error if 0
  */
int MQTTSerialize_pubrel(unsigned char* buf, int buflen, unsigned char dup, unsigned short packetid)
{
	return MQTTSerialize_ack(buf, buflen, PUBREL, dup, packetid);
}


/**
  * Serializes a pubrel packet into the supplied buffer.
  * @param buf the buffer into which the packet will be serialized
  * @param buflen the length in bytes of the supplied buffer
  * @param packetid integer - the MQTT packet identifier
  * @return serialized length, or error if 0
  */
int MQTTSerialize_pubcomp(unsigned char* buf, int buflen, unsigned short packetid)
{
	return MQTTSerialize_ack(buf, buflen, PUBCOMP, 0, packetid);
}

2.5、SUBSCRIBE

2.5.1、SUBSCRIBE组包

        在MQTTSubscribeClient.c文件中

/**
  * Serializes the supplied subscribe data into the supplied buffer, ready for sending
  * @param buf the buffer into which the packet will be serialized
  * @param buflen the length in bytes of the supplied bufferr
  * @param dup integer - the MQTT dup flag
  * @param packetid integer - the MQTT packet identifier
  * @param count - number of members in the topicFilters and reqQos arrays
  * @param topicFilters - array of topic filter names
  * @param requestedQoSs - array of requested QoS
  * @return the length of the serialized data.  <= 0 indicates error
  */
int MQTTSerialize_subscribe(unsigned char* buf, int buflen, unsigned char dup, unsigned short packetid, int count,
		MQTTString topicFilters[], int requestedQoSs[])
{
	unsigned char *ptr = buf;
	MQTTHeader header = {0};
	int rem_len = 0;
	int rc = 0;
	int i = 0;

	FUNC_ENTRY;
	if (MQTTPacket_len(rem_len = MQTTSerialize_subscribeLength(count, topicFilters)) > buflen)
	{
		rc = MQTTPACKET_BUFFER_TOO_SHORT;
		goto exit;
	}

	header.byte = 0;
	header.bits.type = SUBSCRIBE;
	header.bits.dup = dup;
	header.bits.qos = 1;
	writeChar(&ptr, header.byte); /* write header */

	ptr += MQTTPacket_encode(ptr, rem_len); /* write remaining length */;

	writeInt(&ptr, packetid);

	for (i = 0; i < count; ++i)
	{
		writeMQTTString(&ptr, topicFilters[i]);
		writeChar(&ptr, requestedQoSs[i]);
	}

	rc = ptr - buf;
exit:
	FUNC_EXIT_RC(rc);
	return rc;
}

2.6、UNSUBSCRIBE

2.6.1、UNSUBSCRIBE组包

        在MQTTUnsubscribeClient.c文件中

/**
  * Serializes the supplied unsubscribe data into the supplied buffer, ready for sending
  * @param buf the raw buffer data, of the correct length determined by the remaining length field
  * @param buflen the length in bytes of the data in the supplied buffer
  * @param dup integer - the MQTT dup flag
  * @param packetid integer - the MQTT packet identifier
  * @param count - number of members in the topicFilters array
  * @param topicFilters - array of topic filter names
  * @return the length of the serialized data.  <= 0 indicates error
  */
int MQTTSerialize_unsubscribe(unsigned char* buf, int buflen, unsigned char dup, unsigned short packetid,
		int count, MQTTString topicFilters[])
{
	unsigned char *ptr = buf;
	MQTTHeader header = {0};
	int rem_len = 0;
	int rc = -1;
	int i = 0;

	FUNC_ENTRY;
	if (MQTTPacket_len(rem_len = MQTTSerialize_unsubscribeLength(count, topicFilters)) > buflen)
	{
		rc = MQTTPACKET_BUFFER_TOO_SHORT;
		goto exit;
	}

	header.byte = 0;
	header.bits.type = UNSUBSCRIBE;
	header.bits.dup = dup;
	header.bits.qos = 1;
	writeChar(&ptr, header.byte); /* write header */

	ptr += MQTTPacket_encode(ptr, rem_len); /* write remaining length */;

	writeInt(&ptr, packetid);

	for (i = 0; i < count; ++i)
		writeMQTTString(&ptr, topicFilters[i]);

	rc = ptr - buf;
exit:
	FUNC_EXIT_RC(rc);
	return rc;
}

2.7、PINGREQ和DISCONNECT

2.7.1、组包

        在MQTTConnectClient.c文件中

/**
  * Serializes a 0-length packet into the supplied buffer, ready for writing to a socket
  * @param buf the buffer into which the packet will be serialized
  * @param buflen the length in bytes of the supplied buffer, to avoid overruns
  * @param packettype the message type
  * @return serialized length, or error if 0
  */
int MQTTSerialize_zero(unsigned char* buf, int buflen, unsigned char packettype)
{
	MQTTHeader header = {0};
	int rc = -1;
	unsigned char *ptr = buf;

	FUNC_ENTRY;
	if (buflen < 2)
	{
		rc = MQTTPACKET_BUFFER_TOO_SHORT;
		goto exit;
	}
	header.byte = 0;
	header.bits.type = packettype;
	writeChar(&ptr, header.byte); /* write header */

	ptr += MQTTPacket_encode(ptr, 0); /* write remaining length */
	rc = ptr - buf;
exit:
	FUNC_EXIT_RC(rc);
	return rc;
}


/**
  * Serializes a disconnect packet into the supplied buffer, ready for writing to a socket
  * @param buf the buffer into which the packet will be serialized
  * @param buflen the length in bytes of the supplied buffer, to avoid overruns
  * @return serialized length, or error if 0
  */
int MQTTSerialize_disconnect(unsigned char* buf, int buflen)
{
	return MQTTSerialize_zero(buf, buflen, DISCONNECT);
}


/**
  * Serializes a disconnect packet into the supplied buffer, ready for writing to a socket
  * @param buf the buffer into which the packet will be serialized
  * @param buflen the length in bytes of the supplied buffer, to avoid overruns
  * @return serialized length, or error if 0
  */
int MQTTSerialize_pingreq(unsigned char* buf, int buflen)
{
	return MQTTSerialize_zero(buf, buflen, PINGREQ);
}

3、结语

        至此，关于MQTT协议以及结合w5500中mqtt的源码内容介绍的差不多了，内容有点长了，下篇再写应用。

STM32+W5500 MQTT例程 附详细讲解
01-26
通过一个实例，讲解了MQTT 在智能家居中的应用。硬件采用W5500EVB。
MQTT协议源码
04-23
MQTT协议 源码分析，已经建立好了source insight工程，可以直接查看，很方便
STM32 W5500 MQTT Client 发布订阅及断线重连
lnniyunlong99的专栏
04-24 8307
使用STM32 W5500做MQTT Client，使得数据上传broker，并接收broker传来的消息，并支持断网/拔网线再插入网线能够重新连接broker这样的功能，需要具备以下条件： 1、STM32 W5500基础入网配置，使能PC电脑端可以PING通W5500。 2、STM32 W5500的TCP Client收发数据的回环测试没有问题。 3、了解MQTT协议。 关于MQTT的介...
MQTT实现智能家居------3、源码分析（超详细）
最新发布
weixin_72011965的博客
02-23 2525
mqtt_log_init();是一个空函数，自己定义宏client = mqtt_lease();//创建一个client结构体，从此以后client代表客户端 platform_memory_alloc();//是一个分配内存的总函数，可以适用于Linux、FreeRTos等等 mqtt_init();//分配完然后初始化一些信息，就比如说有MQTT的版本、保持心跳间隔等等很多 mqtt_set_host();//要去链接哪个服务器 mqtt_se
STM32HAL库＋W5500（SIP转以太网）通过MQTT连接阿里云
Liu6889的博客
09-09 1962
因工作需求，需用W5500写一些程序，前段时间写了一份通过阿里云OTA云端升级的程序，对于我一个接触以太网芯片时间不长的人来说，通过MQTT上云就是个难题，好在官方有MQTT库，将官方库移植一下就可以使用，下面说一下移植以及连接阿里云的过程。这样就有的目标IP，但是由于这个IP不是固定的，我建议用DNS（域名解析），让W5500自己求取目标IP，这样MQTT连接前的配置就完成了，下面就是建立连接，（关于DHCP与DNS可以关注淘宝 炜世科技 有例程代码）（最经典的就是MQTT连接参数的封装。
ESP32-Micropython-W5500-MQTT
qq_44875768的博客
06-26 1095
ESP32通过SPI协议连接W5500模块，实现ESP32基于有线网络完成MQTT通讯
W5500+树莓派RP2040入门教程之MQTT篇（十二）
WIZnet2012专栏
09-26 1437
总而言之，硬件集成了TCP/IP协议栈的W5500芯片可以帮助我们在开发时无需太过关注协议的底层及组包过程，只需要按照官方提供的库进行传入我们的参数即可，这帮助我们的项目快速落地。这样遗嘱主题可以告诉我们客户端的一个在线状态。该库支持的协议丰富，操作简单，芯片在硬件上集成了TCP/IP协议栈，该库又封装好了TCP/IP层之上的协议，我们只需简单调用相应函数即可完成协议的应用。并且W5500这款以太网芯片，供货稳定，久经市场考验，反馈都特别不错，简单稳定，易于上手，可以帮助我们缩短开发周期，项目快速落地！
MQTT源代码
05-17
一款实现了消息推送协议 MQTT v3.1 的开源消息代理软件，提供轻量级的，支持可发布/可订阅的的消息推送模式，使设备对设备之间的短消息通信变得简单，比如现在应用广泛的低功耗传感器，手机、嵌入式计算机、微型控制器等移动设备。一个典型的应用案例就是 Andy Stanford-ClarkMosquitto（MQTT协议创始人之一）在家中实现的远程监控和自动化。并在 OggCamp 的演讲上，对MQTT协议进行详细阐述。
MQTT协议及源码
09-21
收集并整理的MQTT详细资料，协议文档，以及笔记资料，C#版本的源码资料。其中MQTT协议笔记中详细记录了MQTT协议的内容，有不足之处欢迎指出。
STM32_W5500_MQTT_移植说明
gitblog_06651的博客
10-29 791
STM32_W5500_MQTT_移植说明 【下载地址】STM32_W5500_MQTT_移植说明分享 STM32_W5500_MQTT_移植说明本文主要介绍如何将 W5500 通过 MQTT 协议连接到阿里云 IoT，并实现设备间的通信 ...
STM32F103+W5500_MQTT.zip
03-06
MQTT 协议+W5500EVB+DHT11模拟实现了手机端可以在外网控制板载LED 灯的亮灭和实时接收 DHT11 采集到的数据，其中 W5500EVB 作为以太网网关，负责将采集 到的温湿度数据加上设定的主题按照 MQTT 协议的要求 PO 到 MQTT 云端，或者在订阅针 对 LED 灯开关控制的主题后从 MQTT 云端接收手机 APP 发过来的对应 LED 灯开关控制的 主题的控制指令。当然，现实的话大神们可以脑补一下用带有蓝牙或者 Zigbee 控制功能的 灯泡或家电设备，开发板这边也加上接收模块…这是后续需要完善的，手机 APP 怎么做的 下次有机会再讲，这次先把 MQTT 以太网网关怎么实现的，以及如何采集 DHT11 数据等方 法给大伙儿分享下。
玩转STM32F103+W5500 MQTT
03-24
玩转STM32F103+W5500 MQTT,内有详细教程说明，手把手一步步教你移植，实现物联网功能
mqtt源代码
10-30
很出名mqtt的开源代码, 这个是java版本。目前支持mqtt3.1.1版本。自测完美。
stm32 + w5500 + MQTT
08-22
物联网，stm32利用w5500以太网模块连接服务器，加入了MQTT协议
mqtt源码及文档
08-24
MQTT（Message Queuing Telemetry Transport，消息队列遥测传输）是IBM开发的一个即时通讯协议，有可能成为物联网的重要组成部分。 附件包括mqtt源码实现，协议手册
物联网项目实战开发之基于STM32+W5500以太网口通过MQTT协议接入中移OneNet物联网云平台测试代码程序（单路继电器）
05-25
STM32F103通过SPI接口跟W5500以太网模块相连。 1、连接中移动onenet物联网云平台，主动上报本地数据到平台端。 2、接收平台端下发的控制指令并动作。上报继电器状态值。 3、代码使用KEIL开发，当前在STM32F103C8T6...
STM32+FreeRTOS+W5500+MQTT
11-14
在这个系统中，STM32是微控制器，FreeRTOS是一个实时操作系统，W5500是网络接口芯片，而MQTT是消息传输协议。 STM32是意法半导体（STMicroelectronics）推出的基于ARM Cortex-M内核的微控制器系列，以STM32F103RET6...
物联网项目实战开发之基于STM32+W5500以太网口通过MQTT协议接入TLINK云平台代码程序，支持WEB及APP
05-26
STM32F103通过SPI跟W5500相连，通过MQTT协议连接TLINK云平台。 1、连接TLINK物联网云平台，主动上报本地数据到平台端。 2、接收平台端下发的控制指令并动作。上报继电器状态及温湿度值。 3、代码使用KEIL开发，当前...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
