数据库设计之ER图详解:从概念到实践

引言

在数据库设计过程中,实体关系图(Entity-Relationship Diagram, ER图) 是一种关键工具。它通过图形化的方式描述现实世界中的数据结构和业务规则,是数据库设计的基石。本文将深入解析ER图的核心概念、绘制方法及实际应用。

一、ER图的核心概念

1. 实体(Entity)

  • 定义:表示具有独立意义的对象或事物(如学生、订单、商品)。

  • 分类

    • 强实体:拥有主键(唯一标识符),独立存在。

    • 弱实体:依赖其他实体存在,无独立主键(如订单项依赖订单)。

2. 属性(Attribute)

  • 定义:描述实体的特征(如学生的学号、姓名)。

  • 类型

    • 主键(Primary Key):唯一标识实体实例(如学号)。

    • 外键(Foreign Key):关联其他实体的主键。

    • 复合属性:可拆分为子属性(如地址拆分为省、市、区)。

    • 派生属性:通过计算获得(如年龄由出生日期计算)。

3. 关系(Relationship)

  • 定义:实体间的交互或联系(如学生“选修”课程)。

  • 基数约束(Cardinality)

    • 一对一(1:1):如学生与学籍档案。

    • 一对多(1:N):如班级与学生。

    • 多对多(M:N):如学生与课程(需通过中间表解决)。

二、ER图的绘制步骤

1. 需求分析

  • 明确业务场景(如电商系统需管理用户、商品、订单)。

  • 收集实体、属性及关系信息。

2. 定义实体与属性

  • 列出所有实体,确定主键。

  • 示例

    • 实体:用户(User),属性:用户ID(主键)姓名手机号

3. 建立实体间关系

  • 用菱形符号表示关系,标注约束。

  • 示例

    • 用户(User) — <购买> — 订单(Order) → 1:N关系。

4. 消除冗余与冲突

  • 检查多对多关系是否需要拆分(如学生选课需拆分为“选课记录”实体)。

  • 验证属性是否归属正确实体。

5. 优化与验证

  • 使用规范化(Normalization)减少数据冗余。

  • 与业务方确认逻辑准确性。


三、ER图实例解析:图书馆管理系统

1. 实体定义

  • 图书(Book):ISBN(主键)、书名、作者、出版社。

  • 读者(Reader):读者ID(主键)、姓名、联系方式。

  • 借阅记录(BorrowRecord):记录ID(主键)、借阅日期、归还日期。

2. 关系设计

  • 读者—借阅记录—图书

    • 读者与借阅记录:1:N(一个读者多次借书)。

    • 借阅记录与图书:M:N(通过中间表实现,记录每本书的借阅情况)。

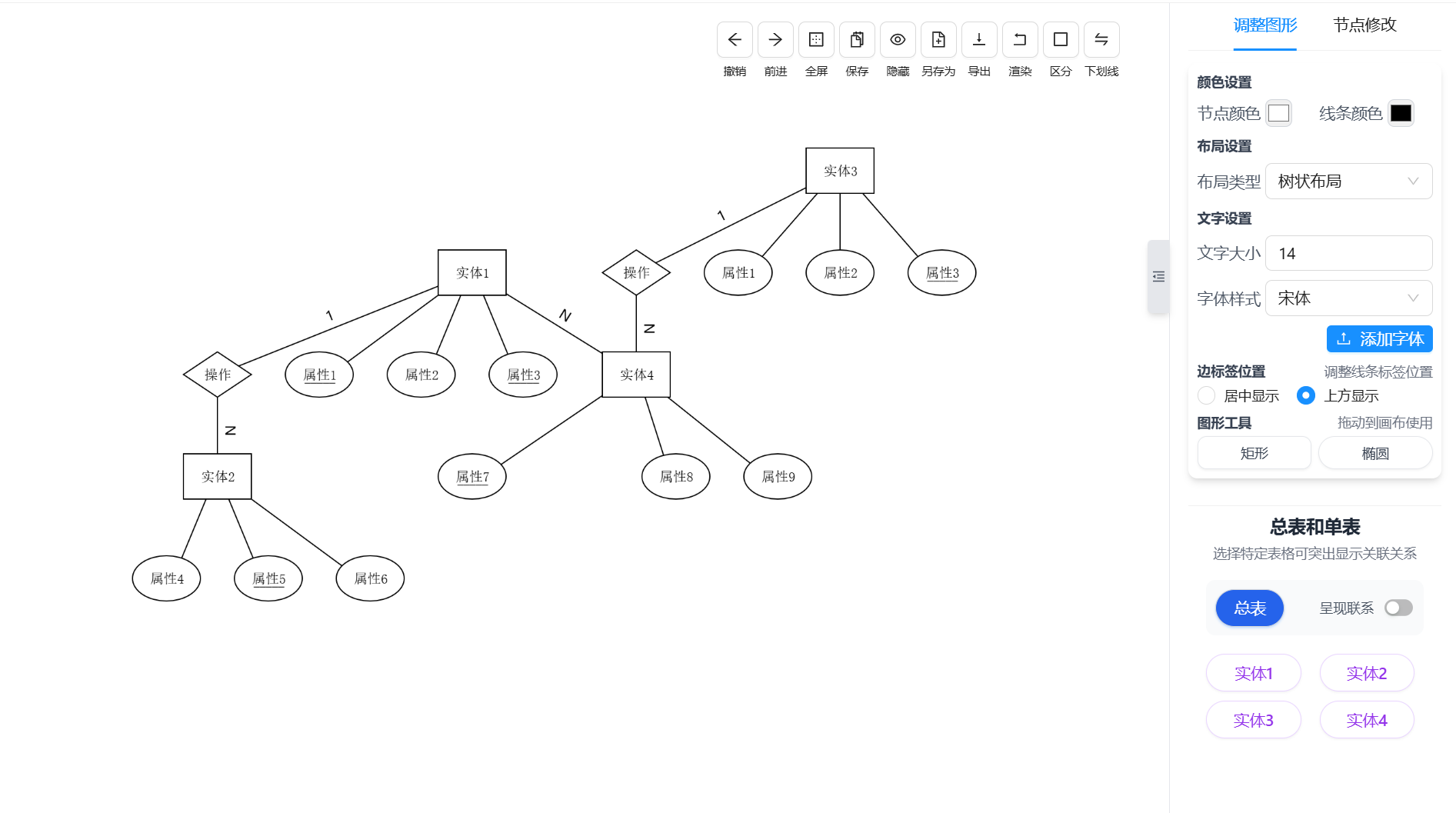

ER图工具:ER图工具入口

📌 团队协作开发利器,再也不用返工!

我的经历告诉我,手动画ER图这种事,最麻烦的就是两个人的想法同步不起来。你理解的是这个关系,她觉得是那个逻辑,最后经常要反复修改,一句话:心累!😤

我们的工具就非常适合多人协作!只需要团队成员把设计好的SQL代码整理好丢进工具里,无论逻辑关系多复杂,最终结果完全统一,避免了分工协作中的矛盾和返工问题。

🌟 优点

  • 提升学生团队开发效率,节省大量时间用于功能开发。
  • 输出结果标准清晰,一键解决误解问题。
  • 再也不用和对象吵架啦!(经本人亲测,感情进了一步😝


📌 作业神器!期末高分全靠它~

别的不说,期末或毕业设计中,数据库ER图设计可是重中之重。认识的一个学长平时用了我们的工具,几周作业能省大把时间,还被指导老师夸“做得特别规范”。这波工具不仅能帮你拿到高分,还足够专业,随手就是一个优秀项目的加分项。💯

🌟 优点

  • 学习方向聚焦在核心的数据库构建,而不是浪费时间在细枝末节上。
  • 生成的ER图够“高大上”,看起来还特别专业。
  • 学习曲线很低,操作超简单,尝试几分钟即可上手。

五、ER图工具推荐

  1. 绘图工具

    • 校园小助手er图生成

    • Lucidchart(协作友好)

  2. 数据库设计工具

    • MySQL Workbench

    • pgModeler

六、总结

ER图是数据库设计的蓝图,帮助开发者:

  • 直观呈现数据模型。

  • 避免设计缺陷(如数据冗余)。

  • 促进团队沟通与协作。

掌握ER图设计能力,是构建高效、可扩展数据库系统的关键一步。
