看很多人还是没懂CRC，我单独用一篇博客介绍定义后再用两道例题解析一下过程

题：假设选择的CRC生成多项式为G（x） = x^4 + x^3 + 1，求出二进制序列10110011的CRC校验码? 最终的发送数据帧是多少？

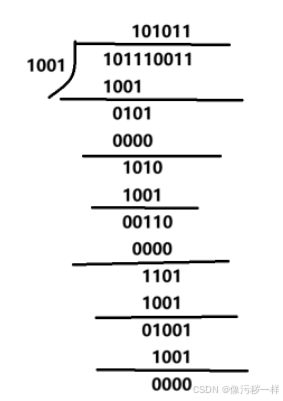

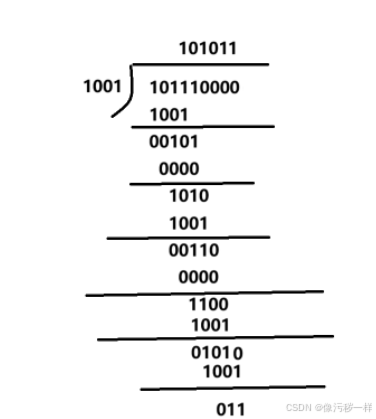

题2：当我们要发送一帧数据时，要发送的数据为101110。采用CRC 生成多项式是编辑。试求应添加在数据后面的余数

什么叫CRC？

CRC即循环冗余校验码，是数据通信领域中比较常见的一种查错校验码，它的特征便是信息字段和校验字段的长度可以任意选定。

CRC是一种数据传输检错功能，对数据进行多项式计算，并将得到的结果附在帧的后面，接收设备也执行类似的算法，用来保证数据传输的正确性和完整性。

为什么要使用CRC？

CRC校验是一种常用检错校验方式。接收方用与发送方相同的模2除法的除数，并通过CRC校验来辨别数据再传输过程中是否出现的错误。注意CRC校验只能检错，不能纠错！

CRC校验原理：其根本思想就是先在要发送的数据帧后面附加一个CRC校验码（CRC校验码是通过发送端和接收端共同选定的某个特定除数通过模2除法计算出来的），生成一个新帧后发送给接收端。新帧到达接收端后，再把接收到的新帧除以（同样采用“模2除法”）特定的除数，看是否能整除（由于在发送端发送的新帧末尾携带了CRC校验码，因此新帧是能整除以特定除数的（也就是模2除法计算后余数为0）），如果余数为0，则表示传输数据正确；如果余数不为0，则表示数据传输过程出现错误！

具体来说，CRC校验原理就是以下几个步骤：

（1）先选定一个特定的模2除数（二进制形式的除数，通常以多项式表示，所以CRC又称为多项式编码方法）。

（2）假设所选定的模2除数的二进制位数为k位，假设原数据帧位数为m位。然后在原数据帧后面加上k-1位个“0”（CRC占位值），然后以这个加了k-1个“0“的新数据帧（m+k-1位）以"模2除法"方式除以模2除数，所得到的余数就是该帧的CRC校验码，注意：余数的位数一定要是比除数位数只能少一位，也就是说余数长度为k-1位，不足则前面补0）。

（3）再把CRC校验码替换原数据帧末尾的CRC占位值，形成一个新数据帧，然后将新数据帧发送到接收端；

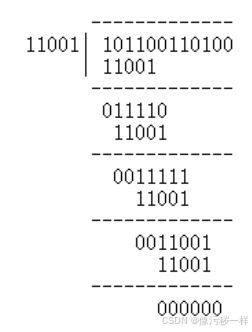

（4）最后在接收端再把这个新帧以“模2除法”方式除以前面选定的模2除数，如果余数为0，则表明该帧在传输过程中没出错；如果余数不为0，则表示数据传输过程出现了错误。

CRC码

CRC码又称多项式码，任何一个二进制数都可以和一个对应的多项式建立一一对应的关系

举例

1011011对应的多项式为 $x^{6} + x^{4} + x^{3} + x + 1$

解析：对应位上为1，则加上对应位的x多少次方

比如，以上，第六位为1（二进制数最右面是第0位），则加上 $x^{6}$ ；第五位为0，则不加；第四位为1，则加上 $x^{4}$ ，以此类推

那我下面给你们一个思考题：

$X^{5}+X^{4}+X^{1}+1$ 对应的代码是多少？

答案是：110011

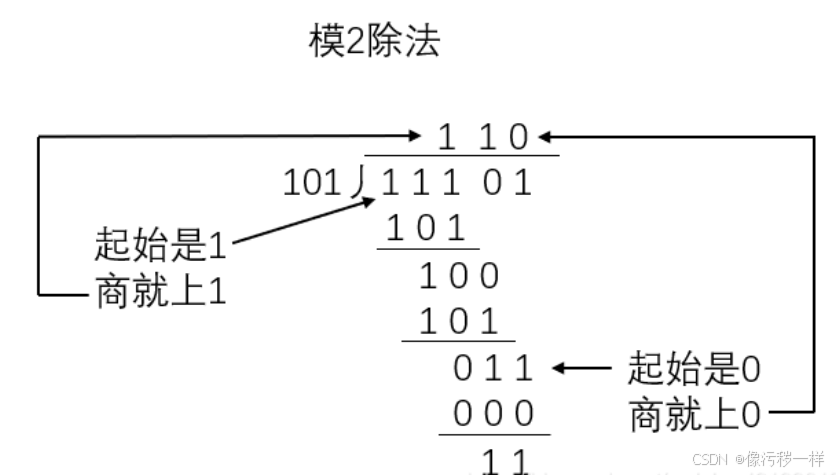

模2运算

"模2除法"与"算术除法"类似，但它既不向上位借位，也不比较除数和被除数的相同位数值的大小，只要以相同位数进行相除即可。相当于二进制中的逻辑异或运算（二进制位相同异或值为0，二进制位不同异或运算值为1）！

模2加法位运算为：1+1=0，0+1=1，1+0=1，0+0=0，无进位，也无借位；

模2减法位运算为：1-1=0，0-1=1，1-0=1，0-0=0，也无进位，无借位。

余数应该比除数少一位，如果不够则在前面加0，这里余数是2位所以不用补0

CRC校验码计算

从上面的分析可以知道要计算出CRC校验码需要如下两个关键步骤：

（1）选定模2除数；

（2）通过模2除法计算CRC校验码

下面用一个例子来演示CRC校验码的计算。

题：假设选择的CRC生成多项式为G（x） = x^4 + x^3 + 1，求出二进制序列10110011的CRC校验码? 最终的发送数据帧是多少？

解析：

（1）首先把生成多项式转换成二进制数（模2除数），由G（x） = x^4 + x^3 + 1可以知道（模2除数一共是5位，位数等于最高位的幂次加1，即4+1=5），然后根据多项式各项的含义（多项式只列出二进制值为1的位，也就是这个模2除数二进制的第4位、第3位和第0位的二进制均为1，其它位均为0），这样我们就到模2除数的二进制比特串为11001;

（2）模2除数位数为5位，根据前面的介绍可得知CRC校验码的位数为4位（校验码的位数比生成多项式的位数少1）;

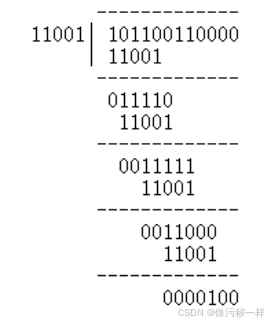

（3）原数据帧为10110011，在它末尾加4个0（CRC占位值），得到101100110000，然后把这个数通过"模2除法"方式除以模2除数，得到的余数（即CRC码）为0100;
