换挡面板----按键

#汽车电子开发#

新能源汽车上的换挡面板的按键部分的开发经验也做一些分享~

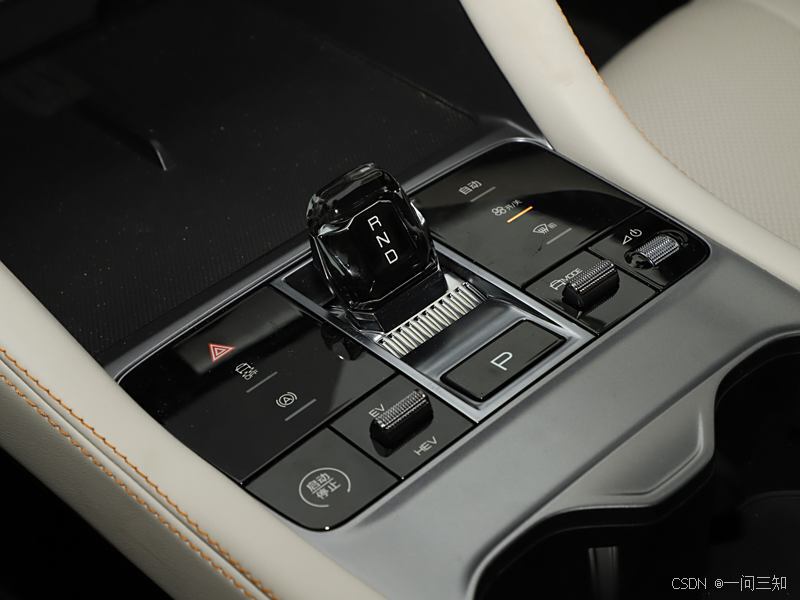

换挡面板上的按键以下图作为参考

#换挡面板上的按键按照按键形式可以分为三类：

1.自复位按键：启动按键、紧急告警灯按键、自动驻车按键、空调开关、盲区监测按键

2.拨杆：驾驶模式按钮、回馈按钮

3.滚轮：音量滚轮

换挡面板上的按键按照信号类别可以分为两类：

1.硬线信号：启动按键、紧急告警灯按键、自动驻车按键

2.CAN信号：驾驶模式按钮、回馈按钮、空调开关、盲区监测按键、音量滚轮

清楚以上内容之后就是硬件设计了

#至于硬件具体设计根据不同的产品会大不相同，以下四种方式可以作为参考：

1.AD采样（P按键）

2.锅仔片（驾驶模式按钮）

3.光耦（音量滚轮）

4.导电盘（启动按键）

#简单的介绍一下以上四种设计方式的原理

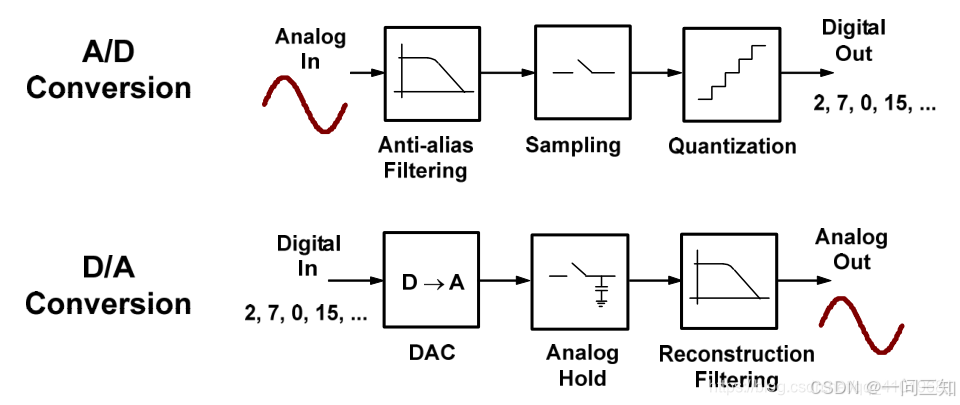

1.AD的工作原理如下：

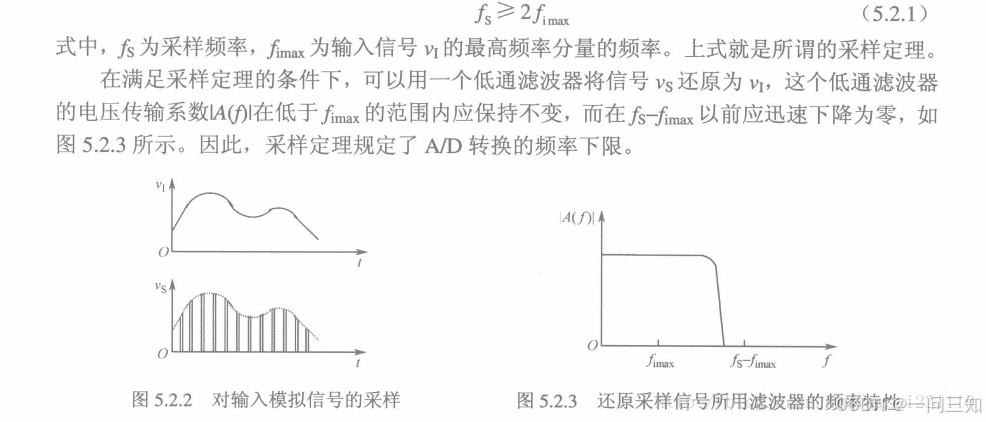

(1).采样：这是AD转换的第一步，目的是将连续时间的模拟信号转换为离散时间的信号。根据奈奎斯特采样定理，为了准确地重建原始信号，采样频率必须至少是输入信号最高频率成分的两倍。这意味着如果信号中包含最高频率为fmax的成分，则采样频率fs应满足fs ≥ 2fmax，否则会发生混叠现象，即高频信号成分会被错误地重建为低频信号。

(2).保持：在采样过程中，为了确保有足够的信息进行后续处理，需要将采样瞬间的电压值保持住，直到下一次采样时刻到来。这一步骤确保了在采样间隔内信号的幅值稳定不变

(3).量化：量化是将保持住的电压值转换为有限个数的离散值的过程。量化精度决定了数字信号能表示的最小模拟信号变化量，通常用ADC的位数来衡量。例如，8位ADC可以表示256个不同的电压值，而16位ADC可以表示65536个不同的电压值。

(4).编码：最后一步是将量化后的电压值编码成二进制数字代码，以便于计算机处理和存储

2.锅仔片的简单介绍

锅仔片，也称为金属弹片或metal dome，是一种用于电子设备中的关键部件。它通常由不锈钢材料制成，厚度在0.05mm到0.1mm之间，硬度一般在HV480到550之间。锅仔片广泛应用于薄膜开关、微型开关、PCB板、印刷电路板等产品中，因其良好的导通性能和稳定的回弹力而受到青睐。

锅仔片的主要功能是作为开关组件，通过按下时与PCB板上的线路接触来实现电路的通断，从而控制电子设备的工作状态。这种设计不仅提高了操作的舒适感，还延长了产品的使用寿命，通常可以达到一百万次以上的触压寿命。

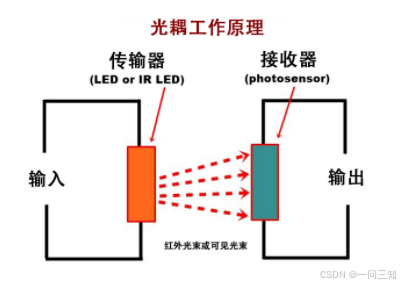

3.光耦的工作原理

光耦，即光电耦合器，是一种利用光信号作为媒介来传输电信号的电子元件。其核心结构通常包括一个发光器件（如发光二极管LED）和一个光敏接收器（如光敏二极管或光敏晶体管），两者被封装在同一密闭壳体内，通过透明绝缘体实现电气隔离。

光耦的工作原理是基于光电效应，即输入端的电信号驱动发光器件发光，产生的光信号通过透明介质传递到光敏接收器，使其产生相应的电信号输出，从而完成电-光-电的转换过程。这种转换实现了输入与输出电路之间的电气隔离，有效避免了电磁干扰和电流浪涌的影响

4.导电盘

导电硅胶按键广泛应用于汽车、测试仪器、控制器等工业设备中，因其出色的导电性能和耐用性而受到青睐。这种按键能够在微小的压力下实现高效的电路连接，确保电子设备的操作精准度和反应速度

硬件设计有个大概的了解就可以了

#下面介绍软件相关的设计

1.AD采样的，就不多讲了，相关的开发内容链接放在这里，自己看一下

EB MCAL----Adc配置_cyt4bf的mcal配置-CSDN博客

汽车电子----开关（ADC模块）-CSDN博客

2.其他几种方式设计的直接配置为普通IO就可以了，直接用读写IO，设置高低电平的方式就可以控制

最基础的驱动搞定之后就是接口和应用控制逻辑了

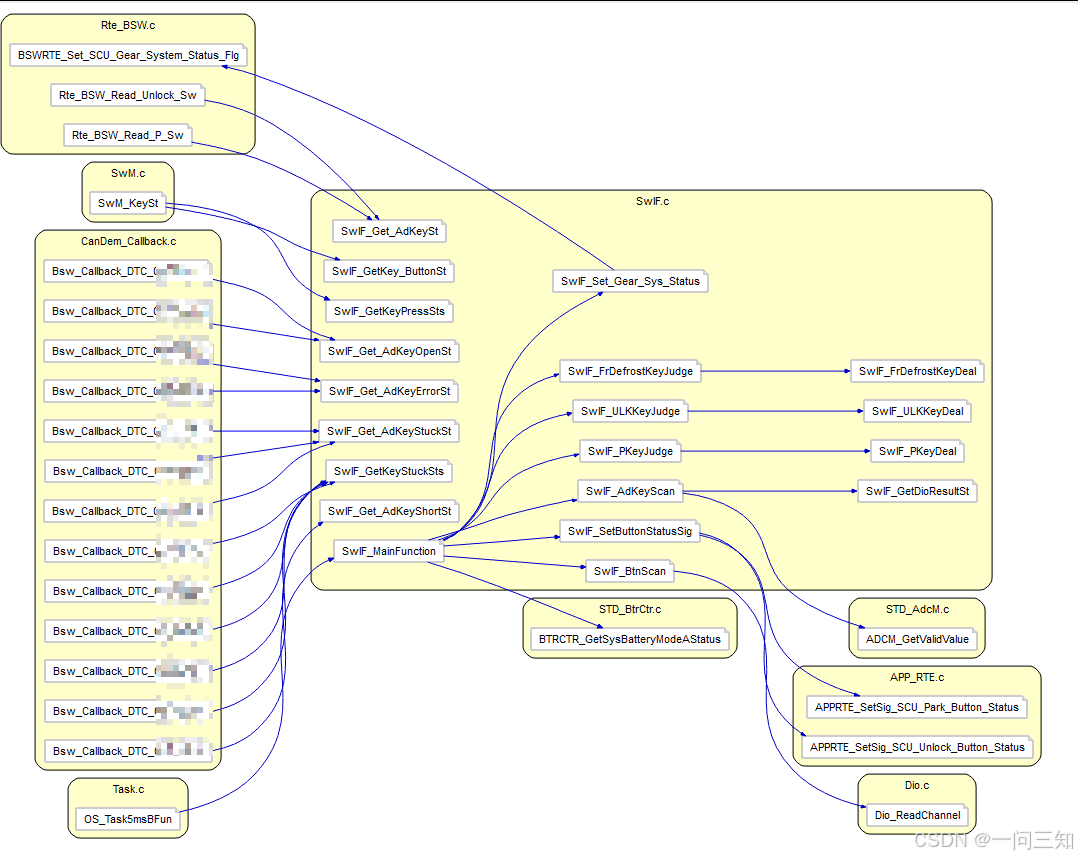

涉及到得模块和调用关系可以参考下图，具体的代码就不展示了，以分享设计思路为主
