Altium Designer【AD】元件PCB封装

一、创建PCB库

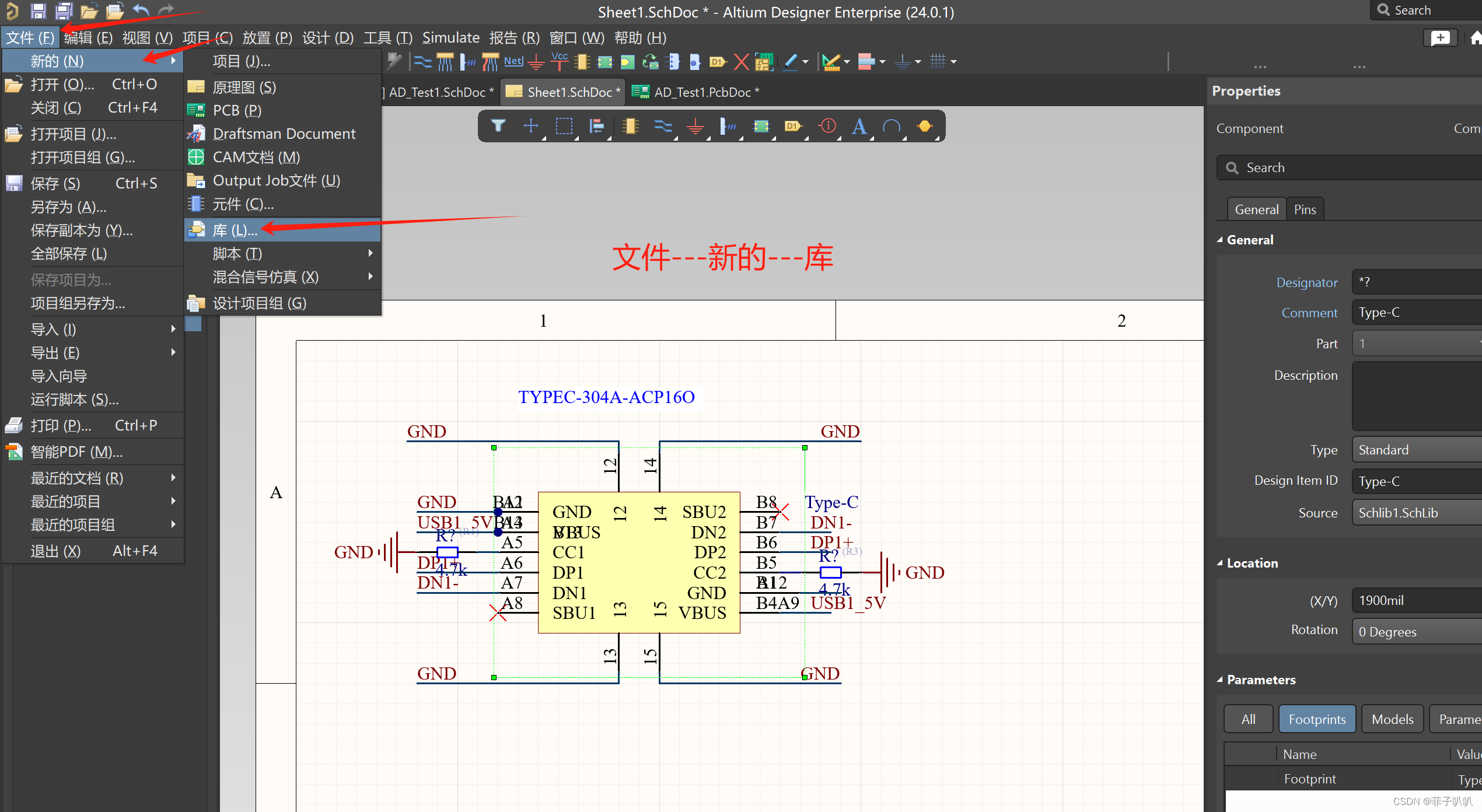

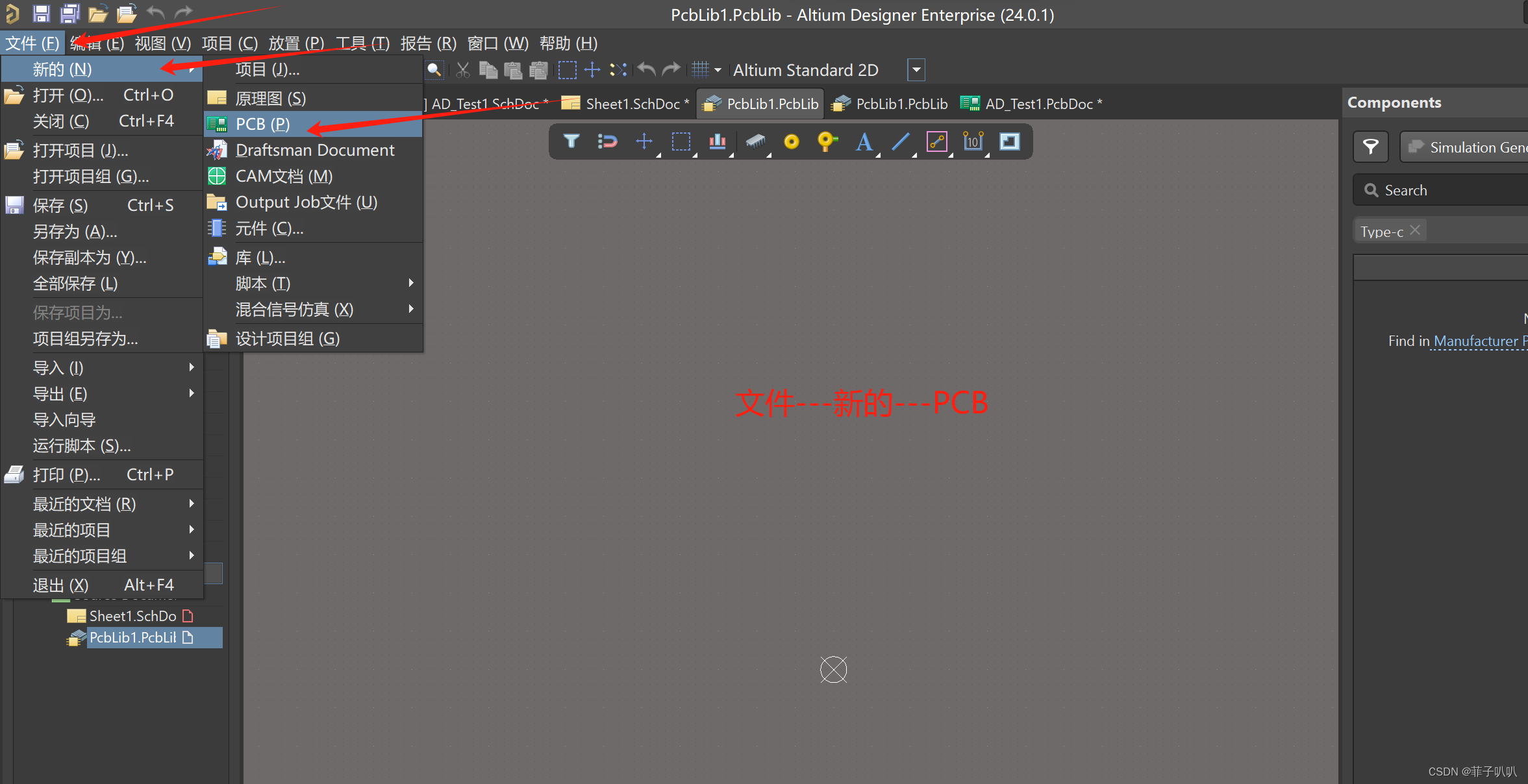

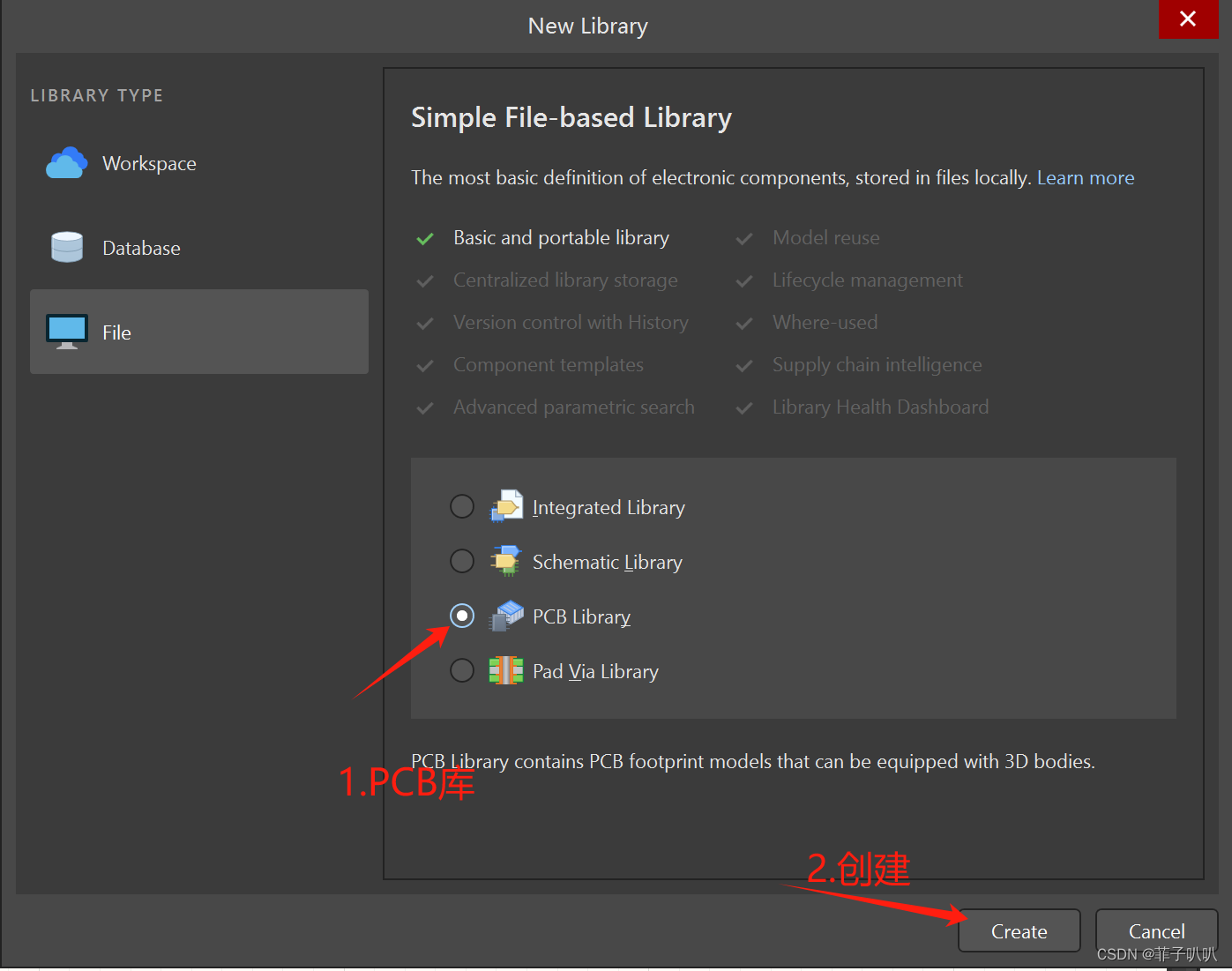

画好原理图后，首先新建创建PCB库。

弹出页面

在这里创建绘制新的封装。。。

二、引入可用库

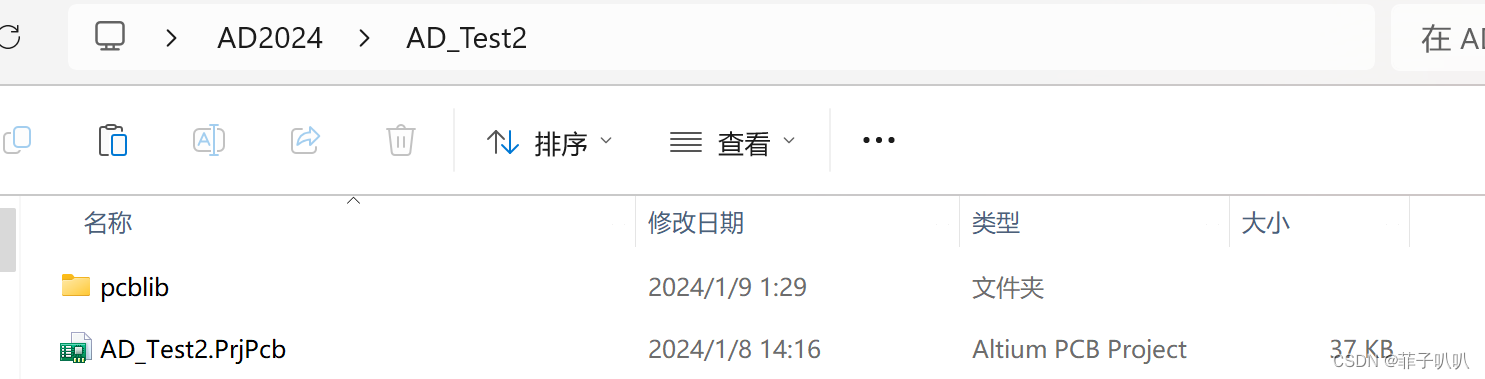

新创一个文件夹“pcblib”专门存放pcb库

下载群里的这个文件

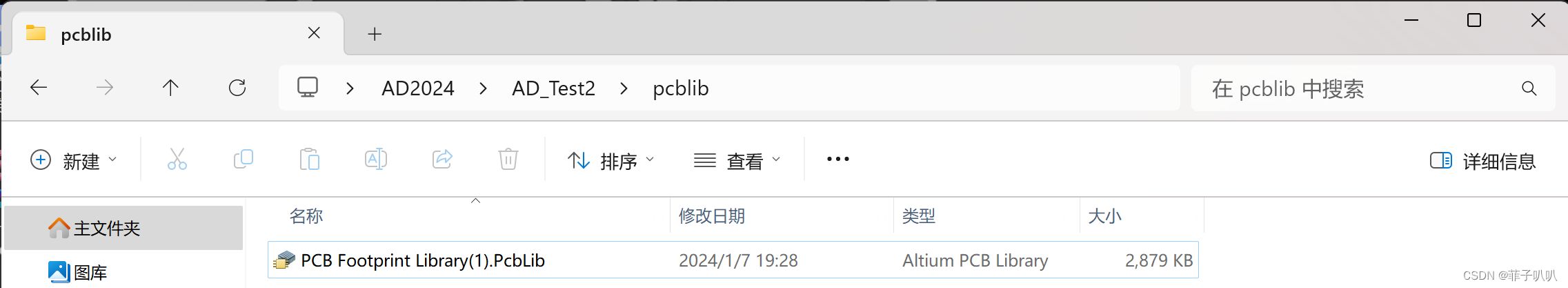

放入文件夹“pcblib”文件夹中

三、创建.pcb文件

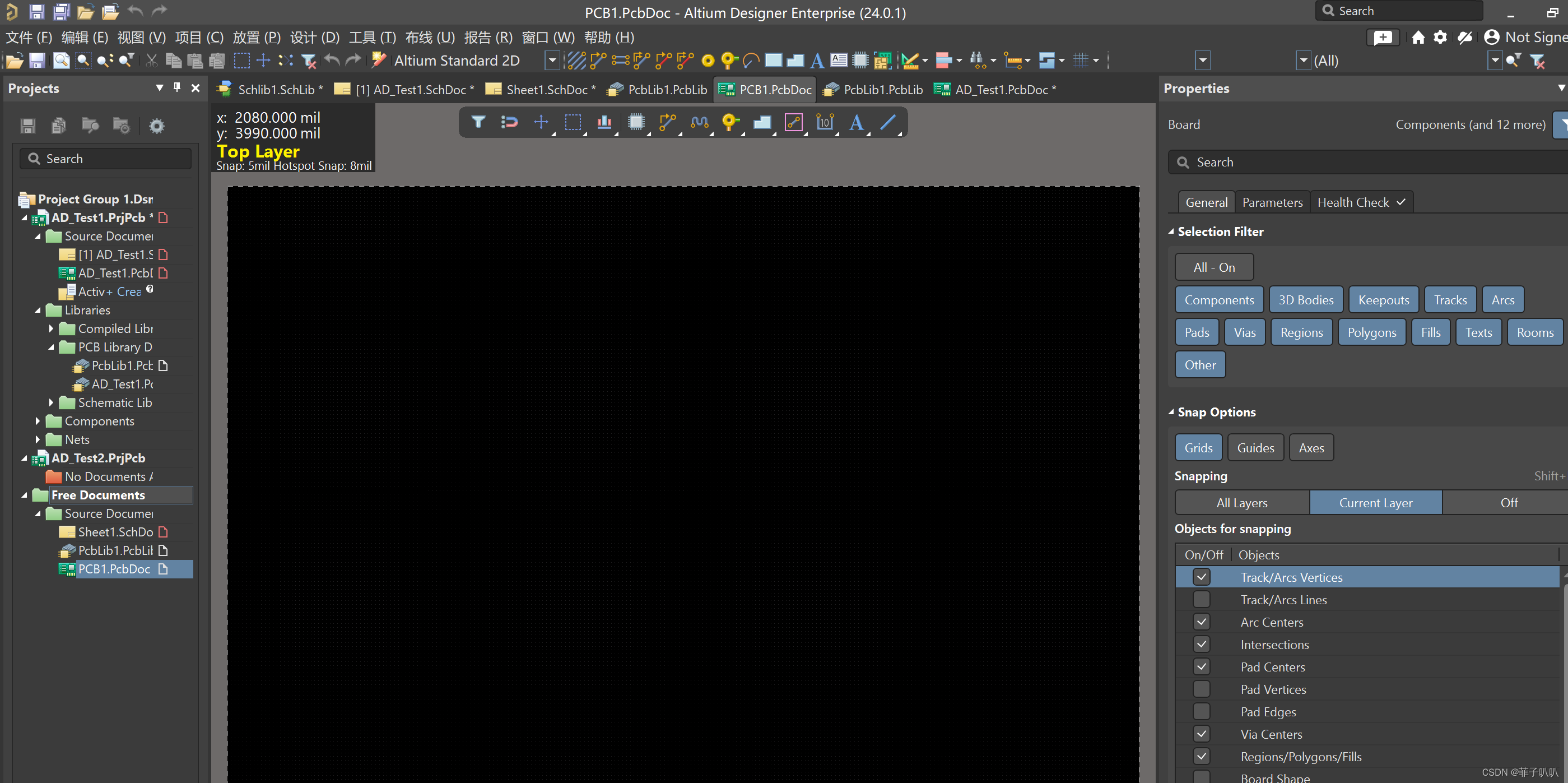

得到如下页面

四、DIY PCB封装

为什么要自己画PCB封装？

当我们需要用的一些元器件PCB封装库中找不到的时候，我们就需要自己手动绘制一些元器件的PCB封装。当然也可以选择用相似的代替，但是在一些长场合中并不允许我们这样做，也为了更加的追求完美。

详细过程可以参考一下下面这篇文章：

Altium Designer 9：PCB封装 - OpenDevelop的文章 - 知乎 Altium Designer 9：PCB封装 - 知乎

但是有个问题是这样花费的时间太长，不如直接用别人已经做好的...

五、PCB封装简易版

1.根据元件号搜索pcb封装

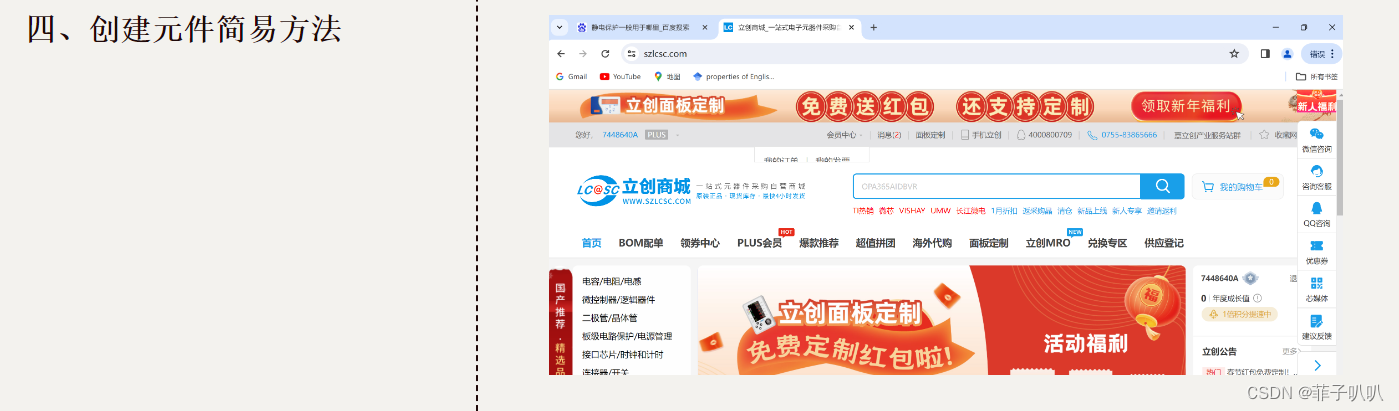

在之前的绘制PCB原理图中的"创建元件简易版"有说过：在立创商城里搜索出元件号，直接用已经做好的元件符。

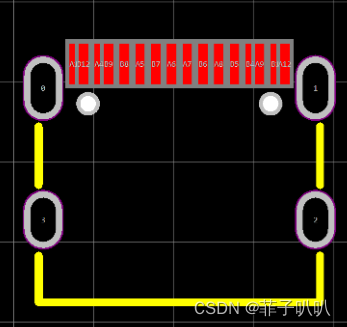

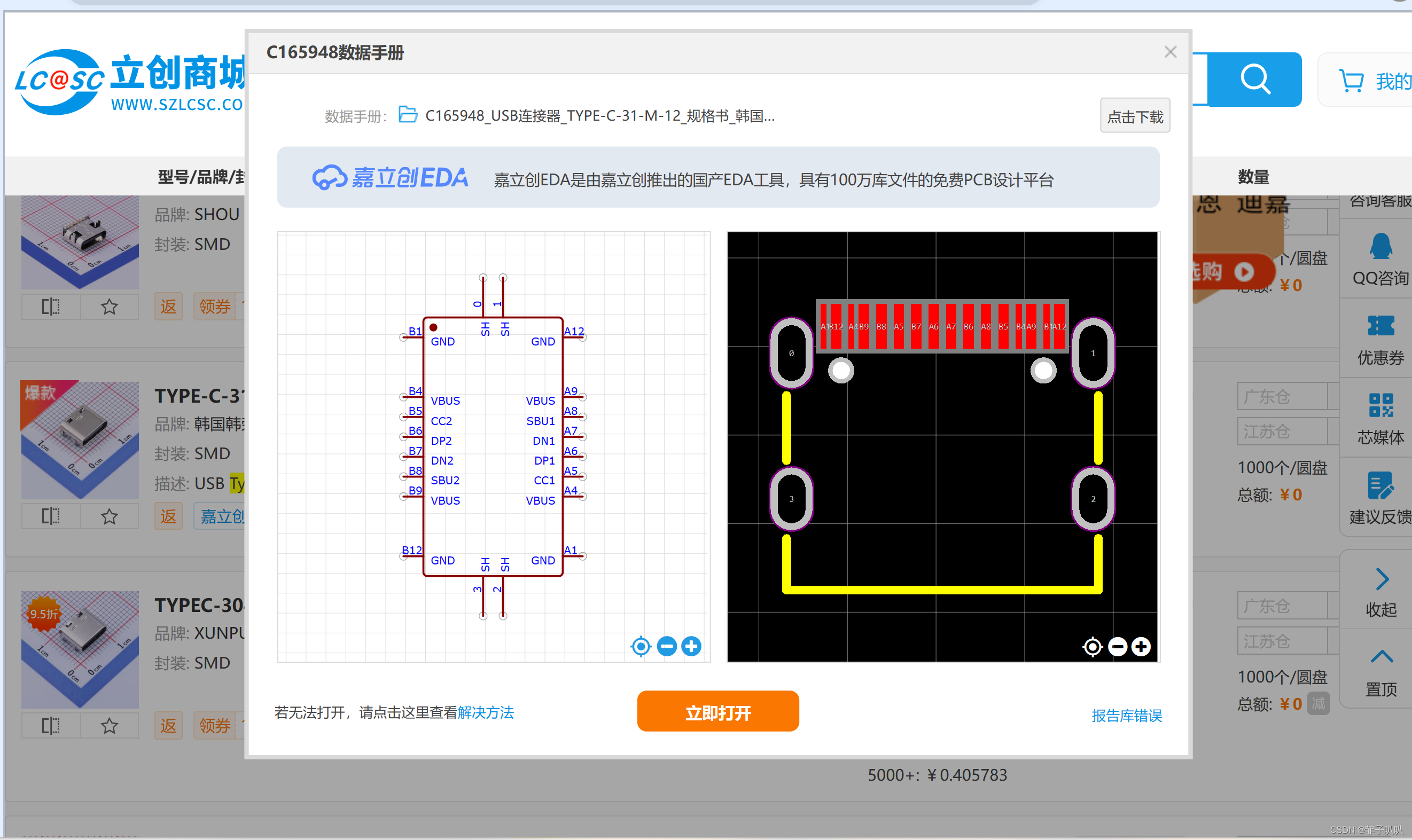

这里你是否还记得右边这张图（就是别人已经画好的元件pcb封装图）

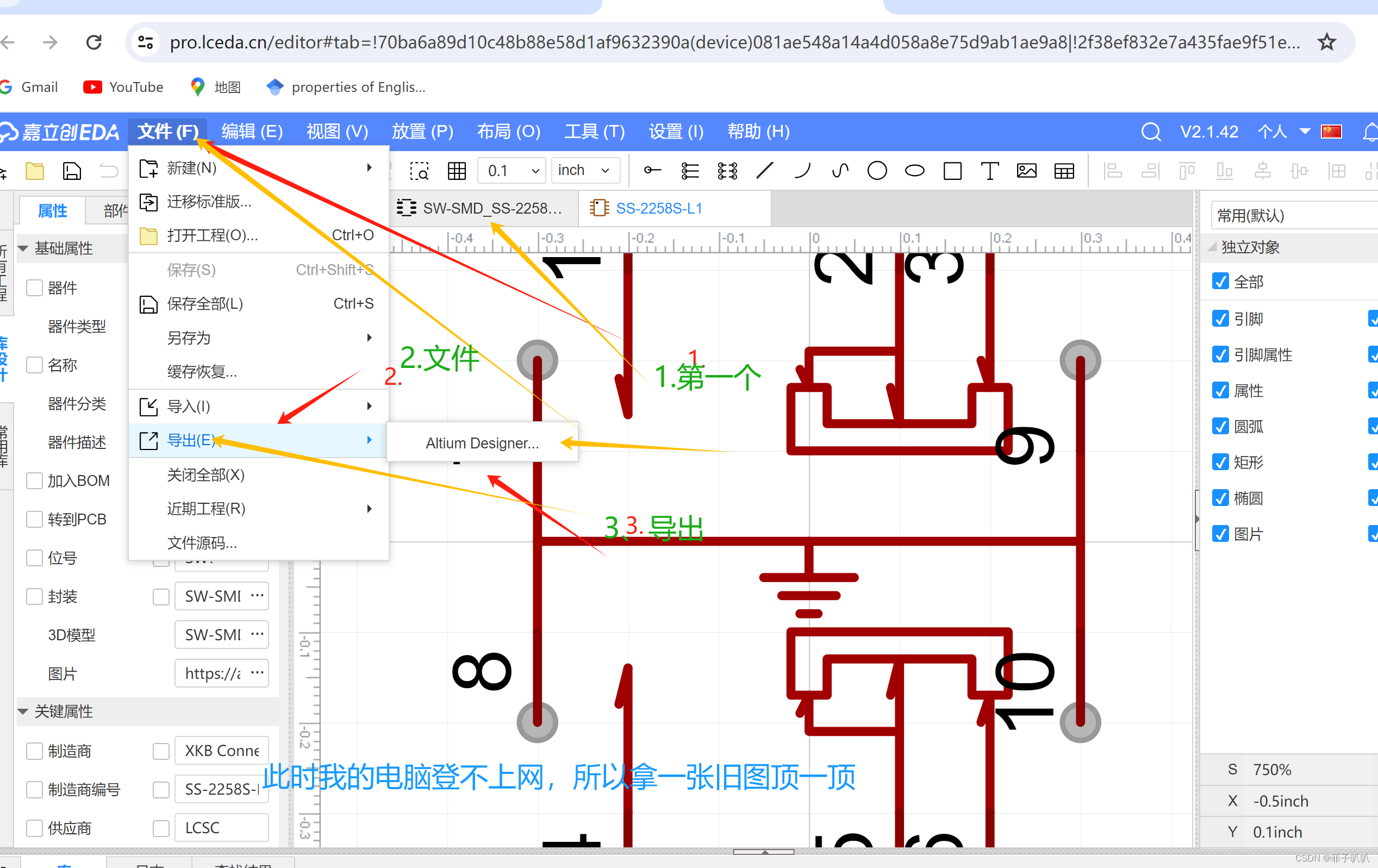

同样的操作：点击“立即打开”，然后页面跳转(请看黄箭头绿字部分)

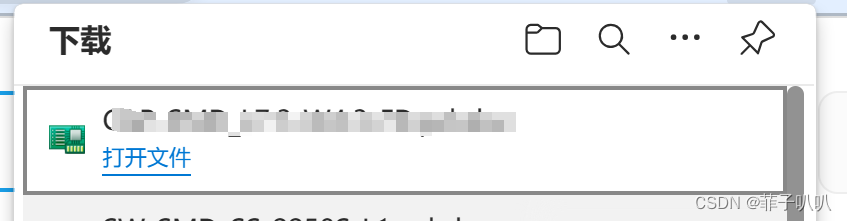

下载完后就是这个绿色图标，双击进入

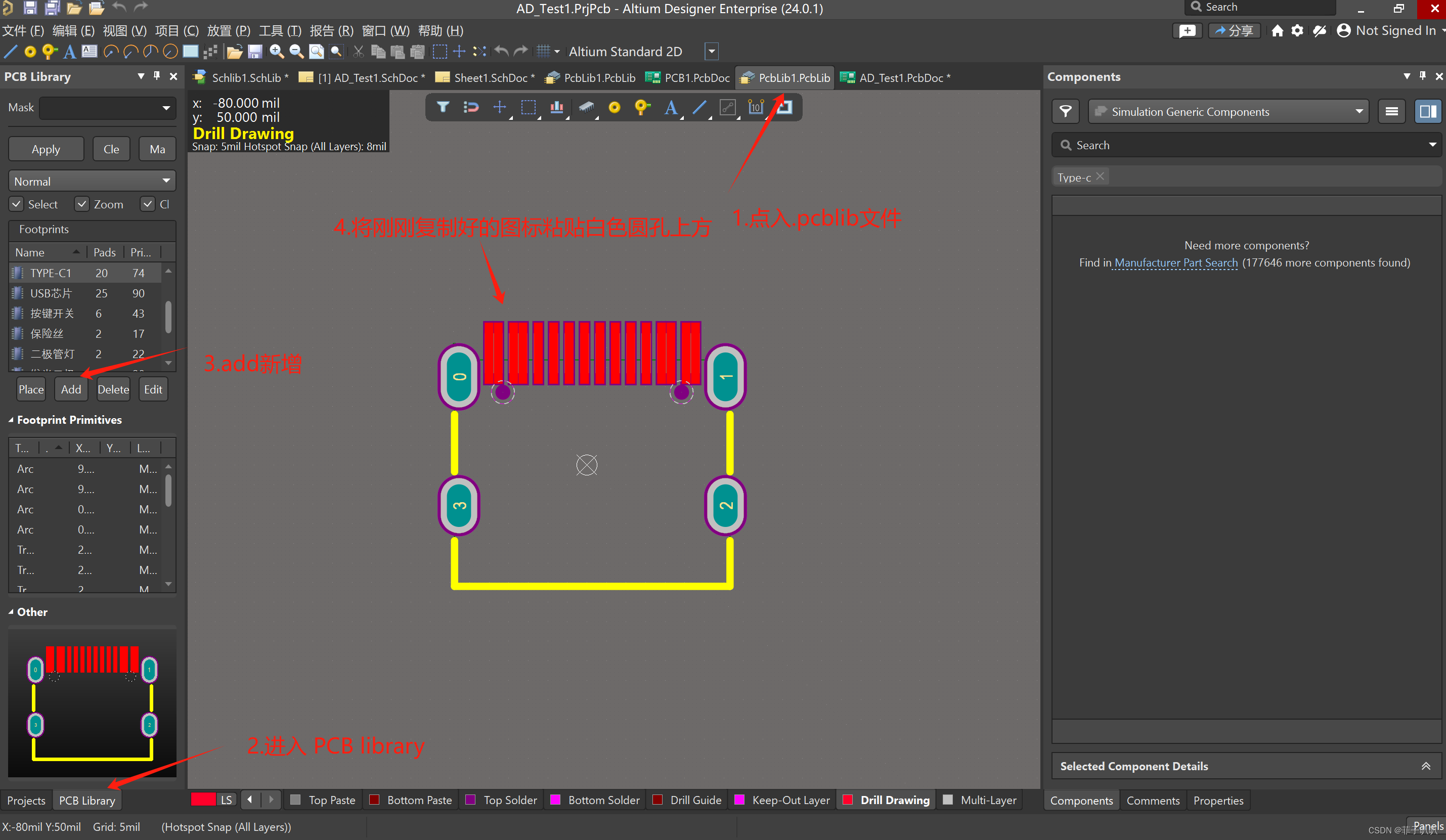

进入新页面，同样先将那个图标复制起来

2.根据特征挑选

前面说的挑选是在已知元件号的情况下，那如果是电阻、电容...怎么办呢？？？

（1）贴片电阻

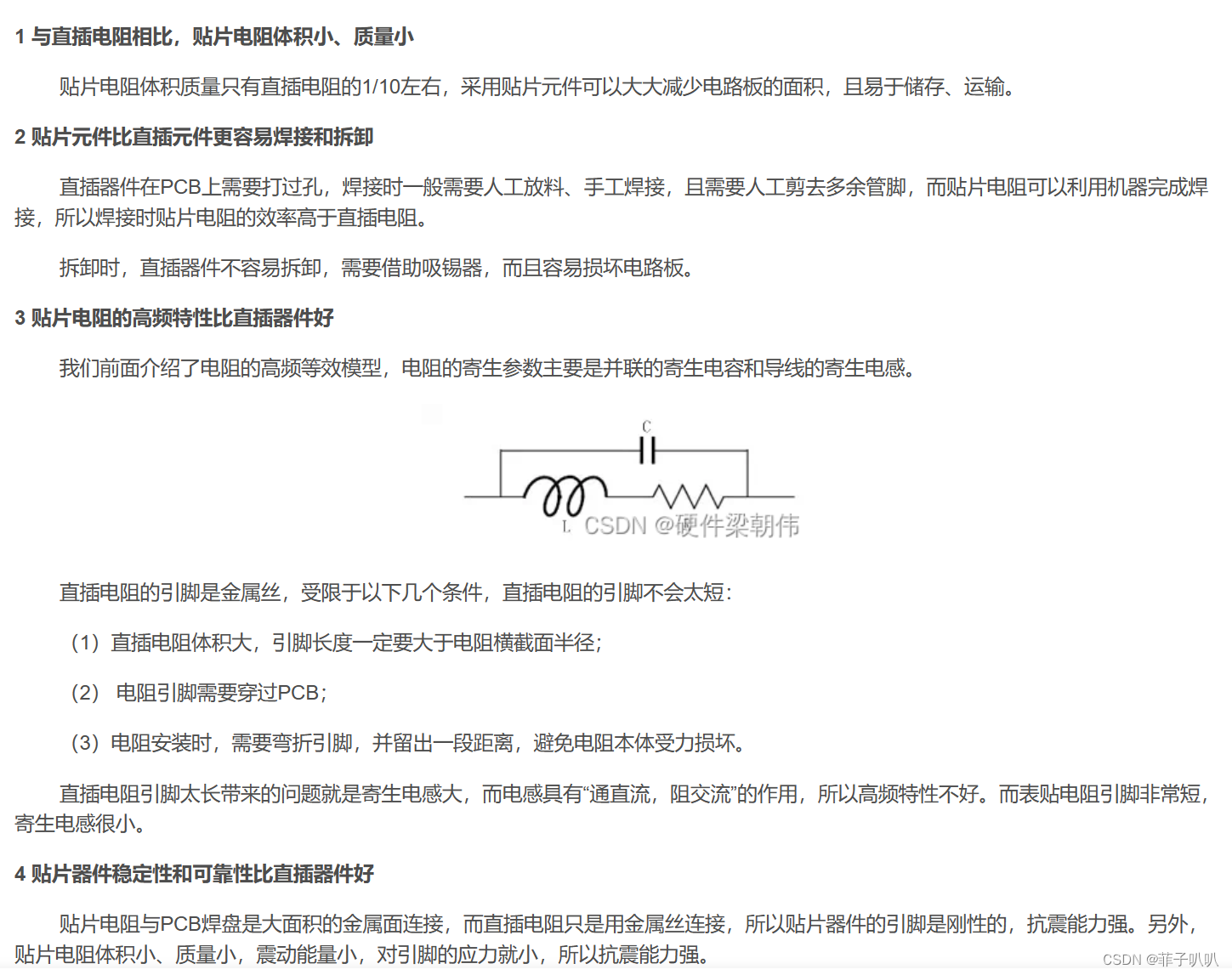

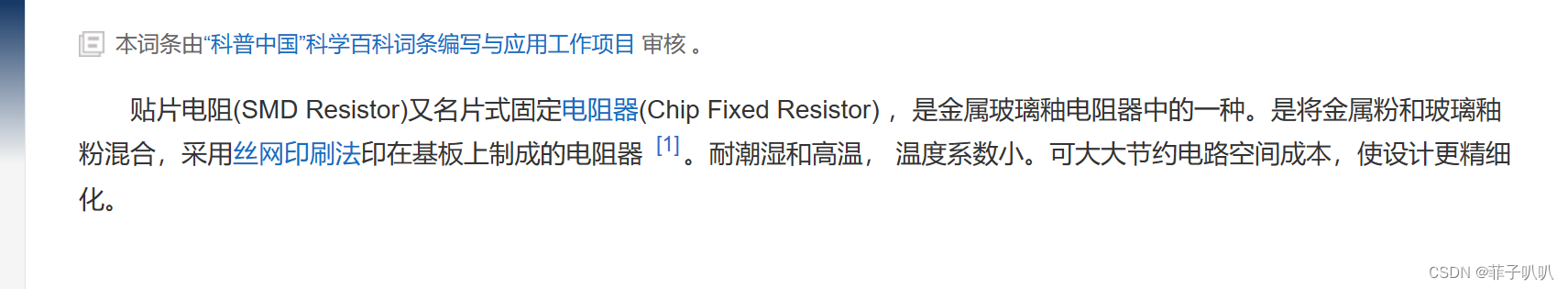

概念

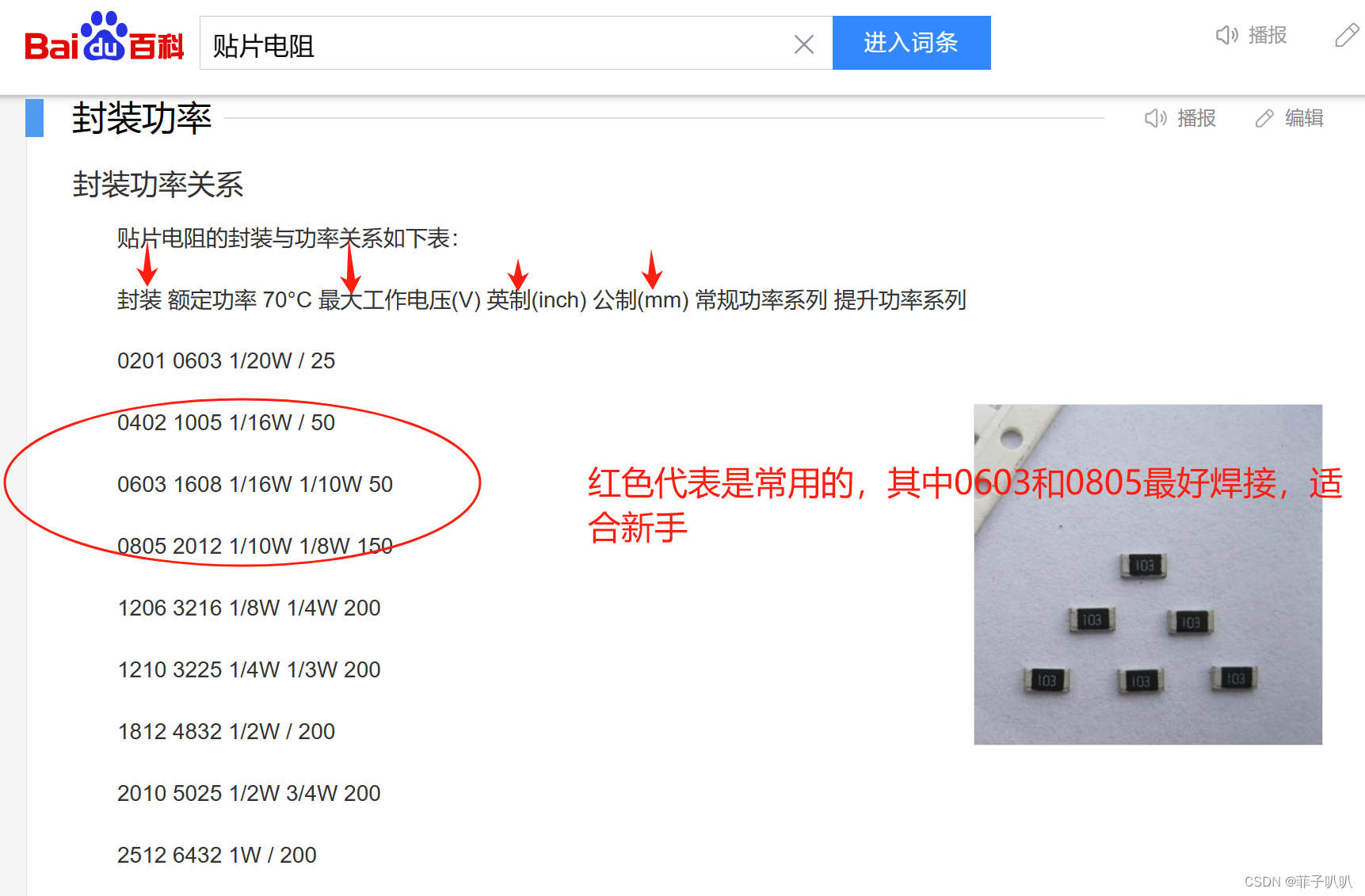

封装功率：

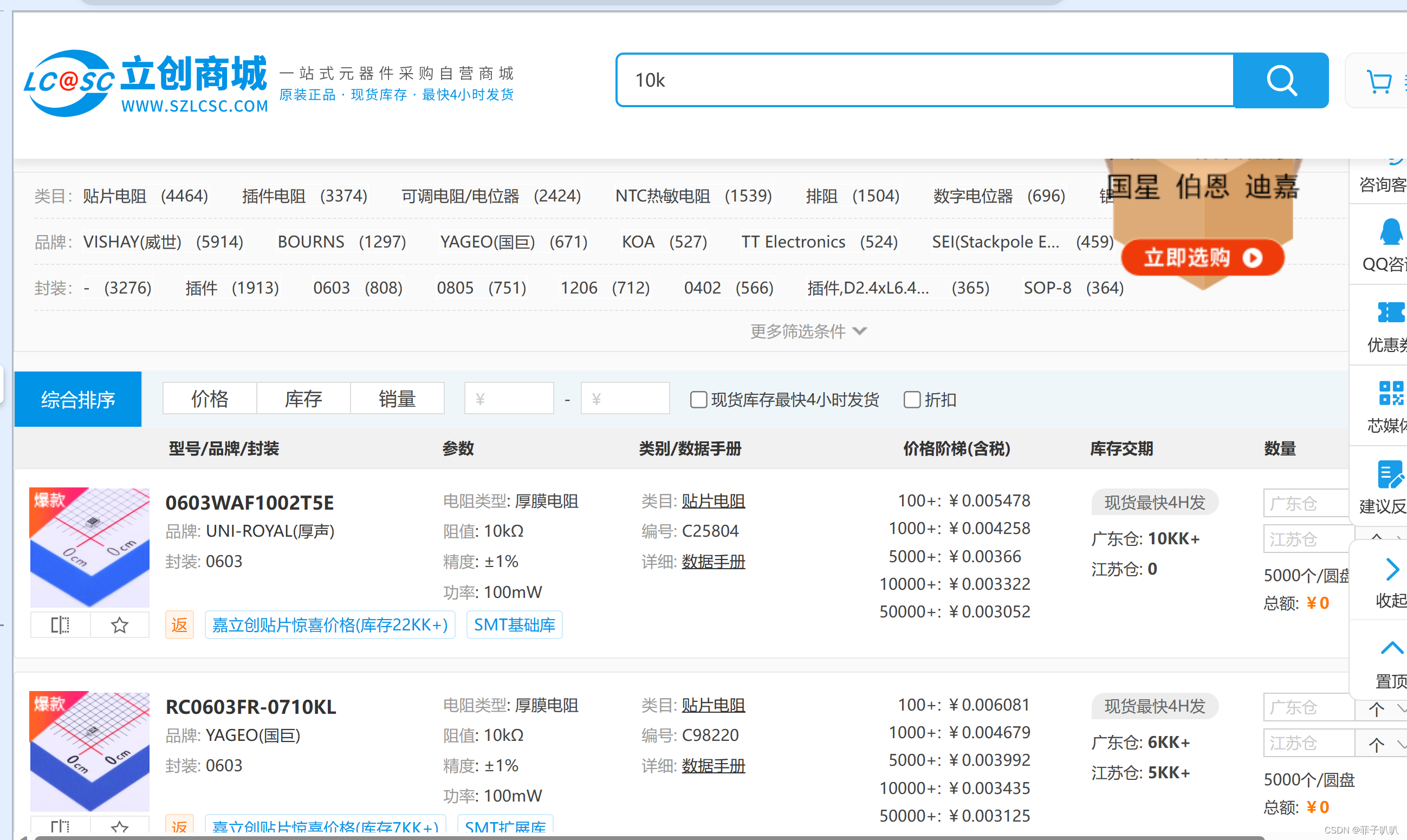

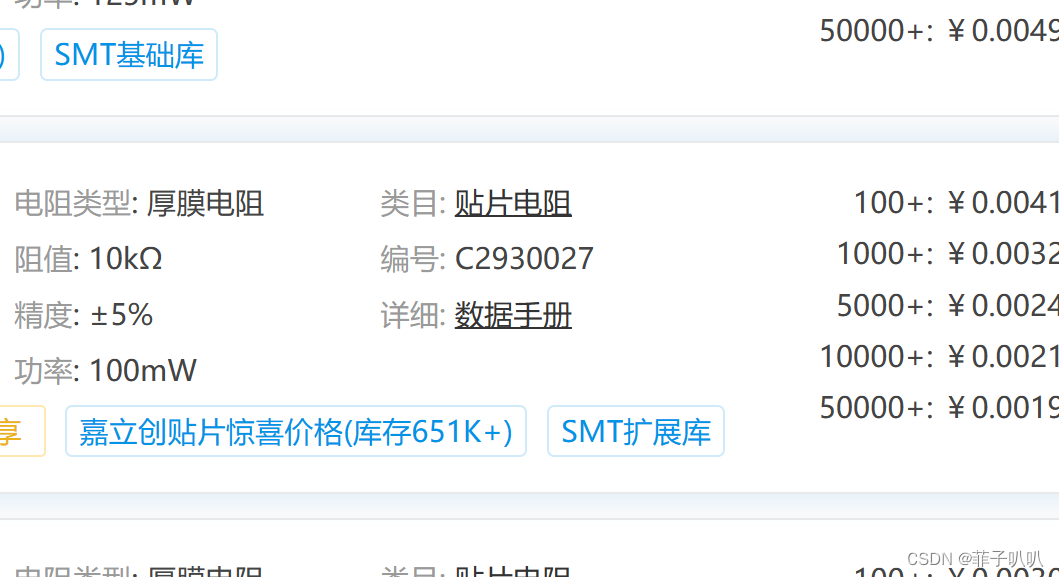

所以我们根据所要阻值（这里随便以10k为例子，具体电阻阻值看自己所设计的电路，这里不讨论）

在元器件pcb封装的时候就要确认封装的大小（焊盘要跟实物大小相匹配），当然要看它的精度：百分之一的肯定要比百分之十的要好。然后看厂家，比如说厚生、国巨...的都挺好的

标签这里有SMT库

优先度：SMT基础库-->SMT扩展库-->无

(2)电容器

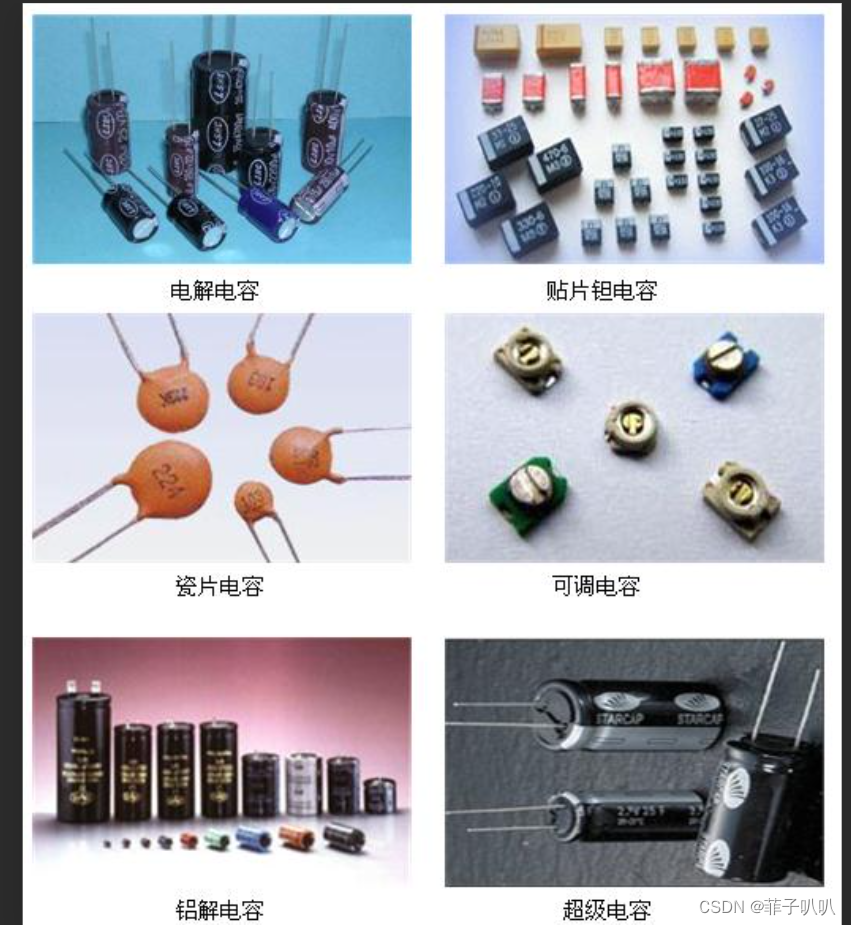

电容器的种类繁多，有可插式的或者贴片式的。这里推荐贴片式的（了解一下）

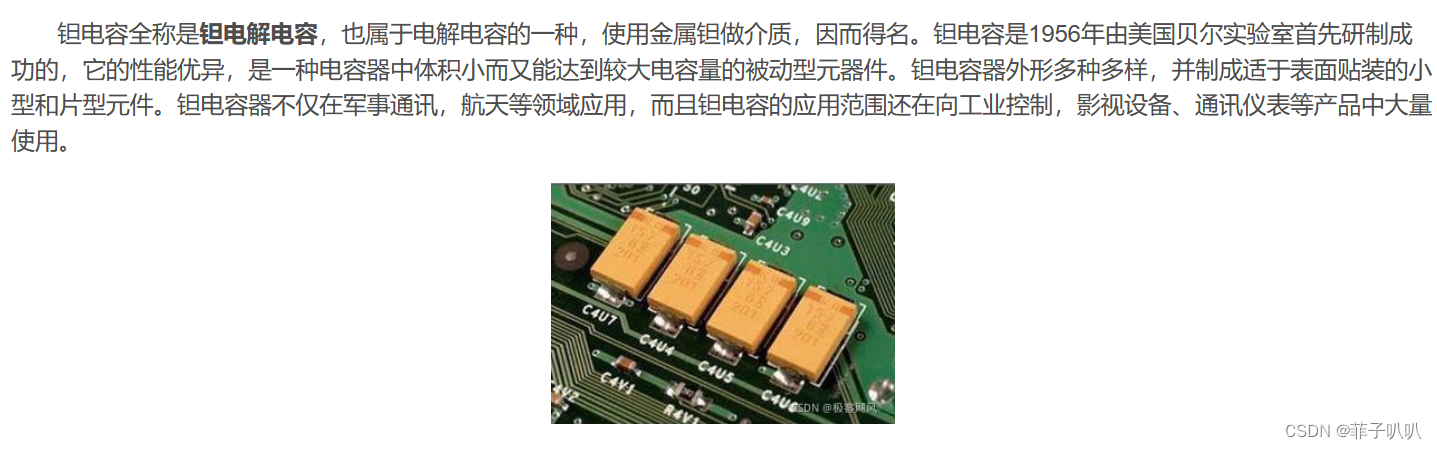

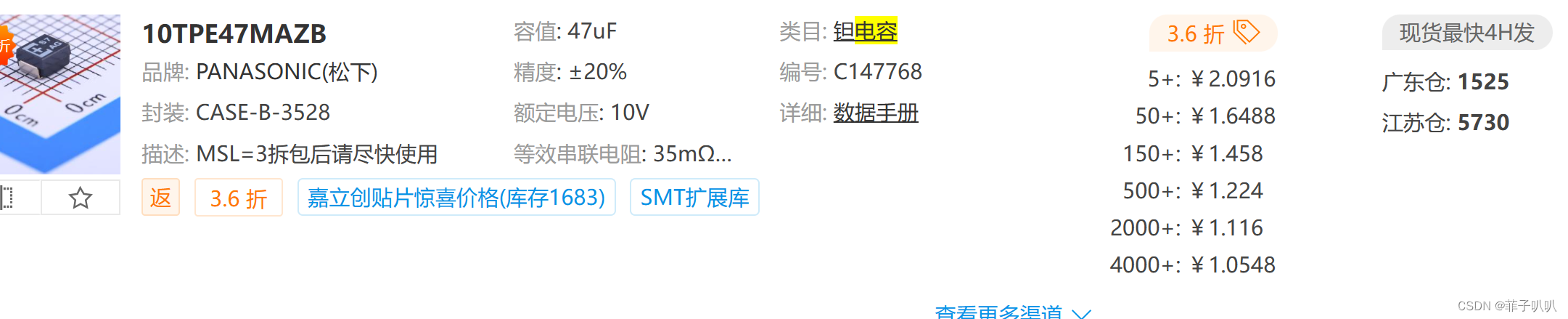

这里顺便介绍一下---钽电容---

嗯性能确实挺好的，除了贵。。。当然在不考虑成本的情况下推荐使用它。（工厂为了节约成本就一般不会用它）

然后挑选的时候要参数这些，一般精度都是百分之二十，然后注意：挑选电容的话其额定电压要比电路的额定电压大那么个2倍左右，比如单片机是5v，就挑选10v的电容（防止烧掉）

品牌：（松下）蛮不错的。

电容容值就考虑到实际电路，这里不做讨论。

（3）操作

找到合适的之后也像五.1那样操作导入AD软件就好啦

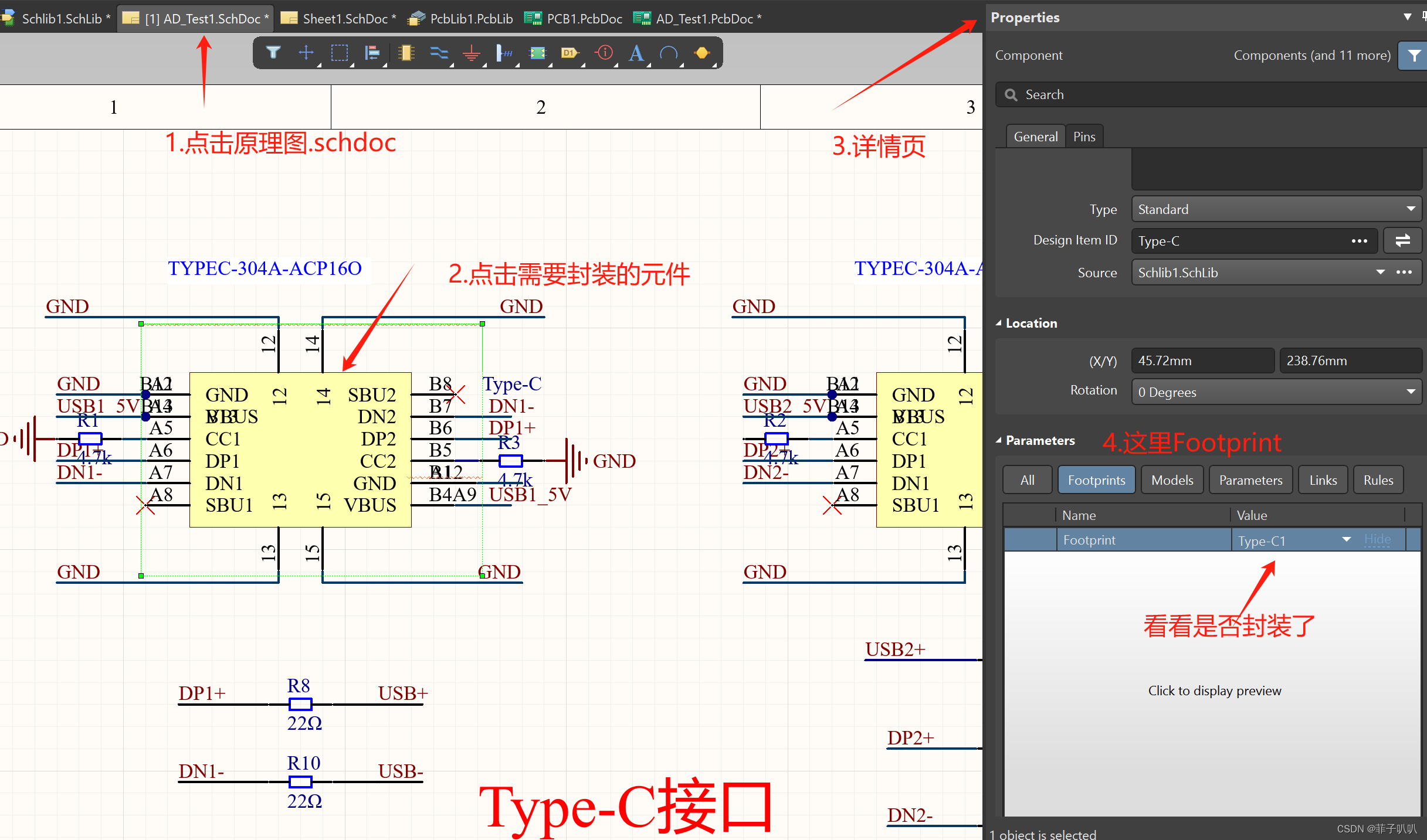

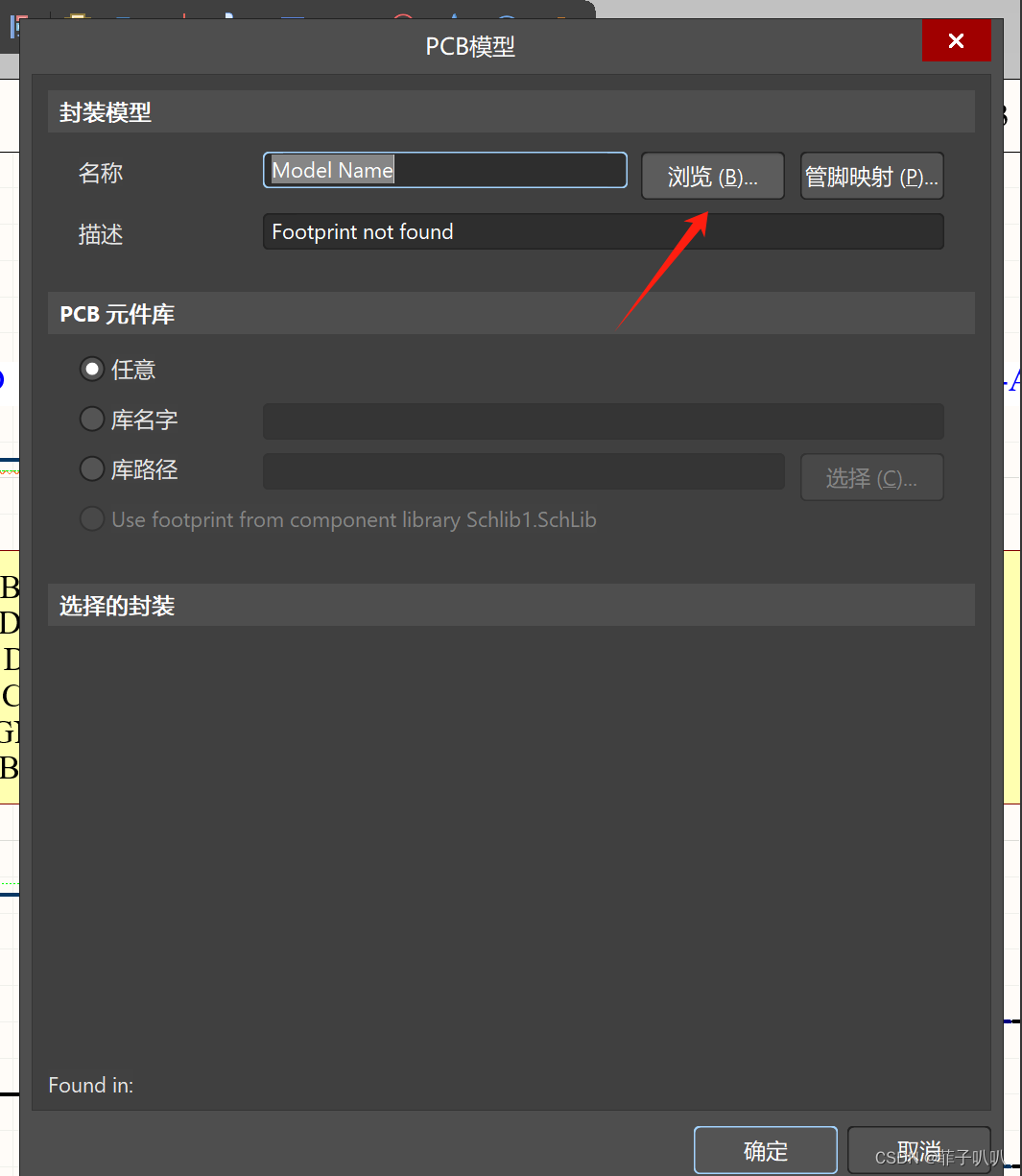

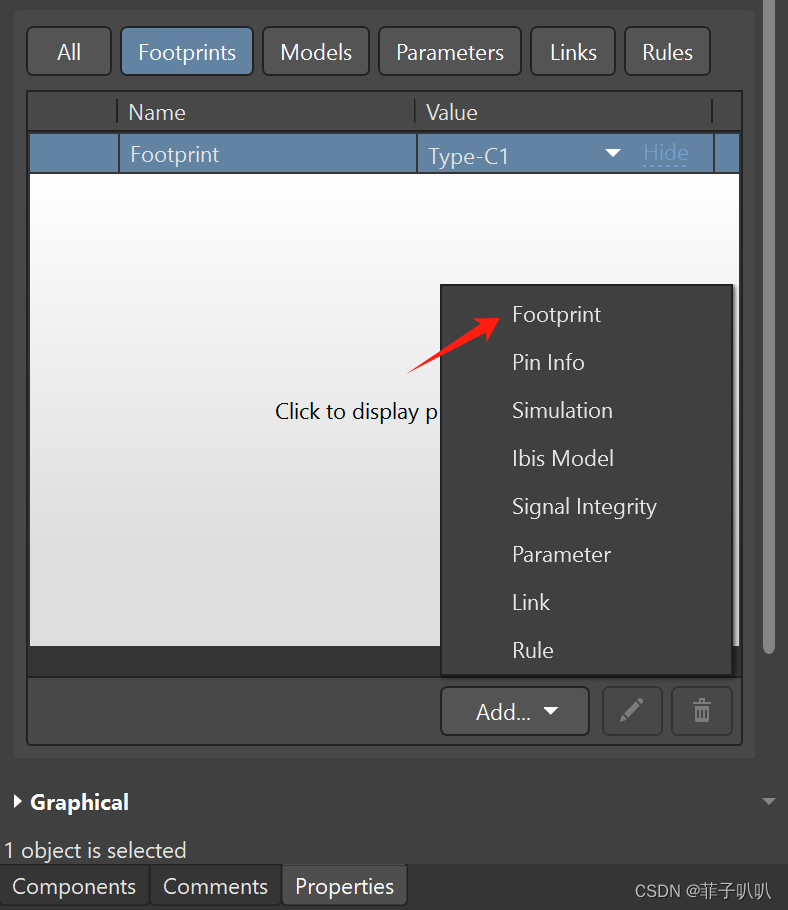

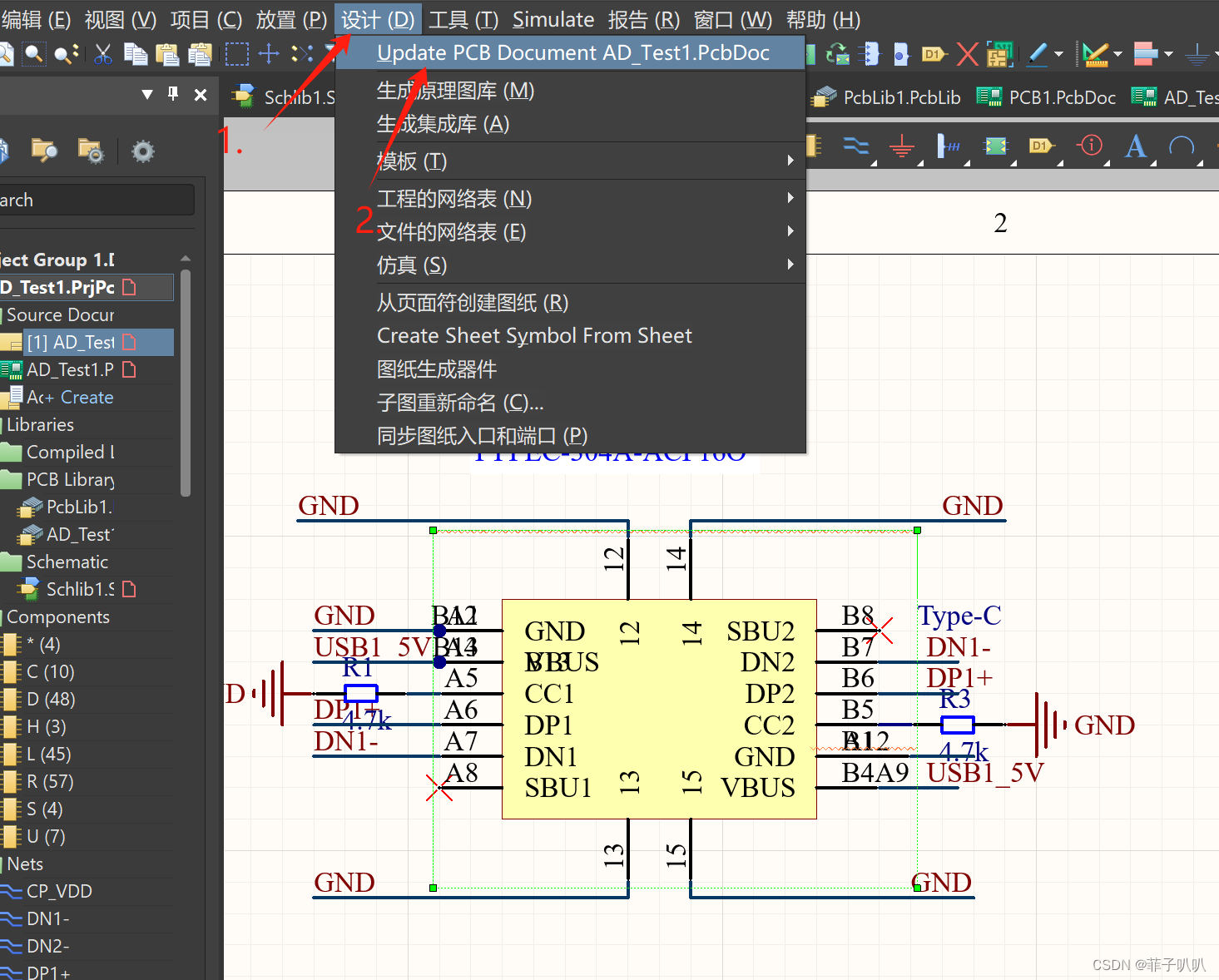

六、原理图元件封装

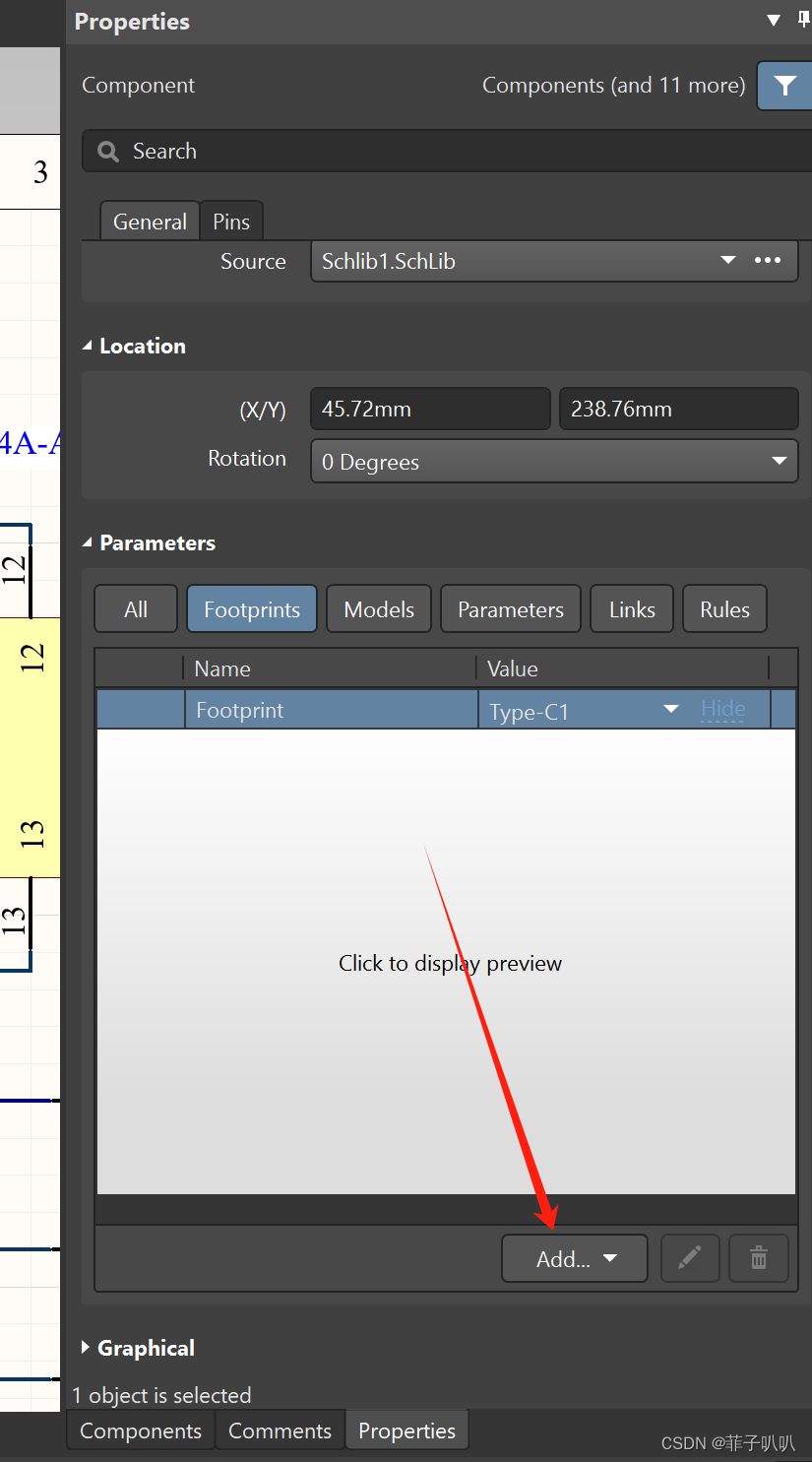

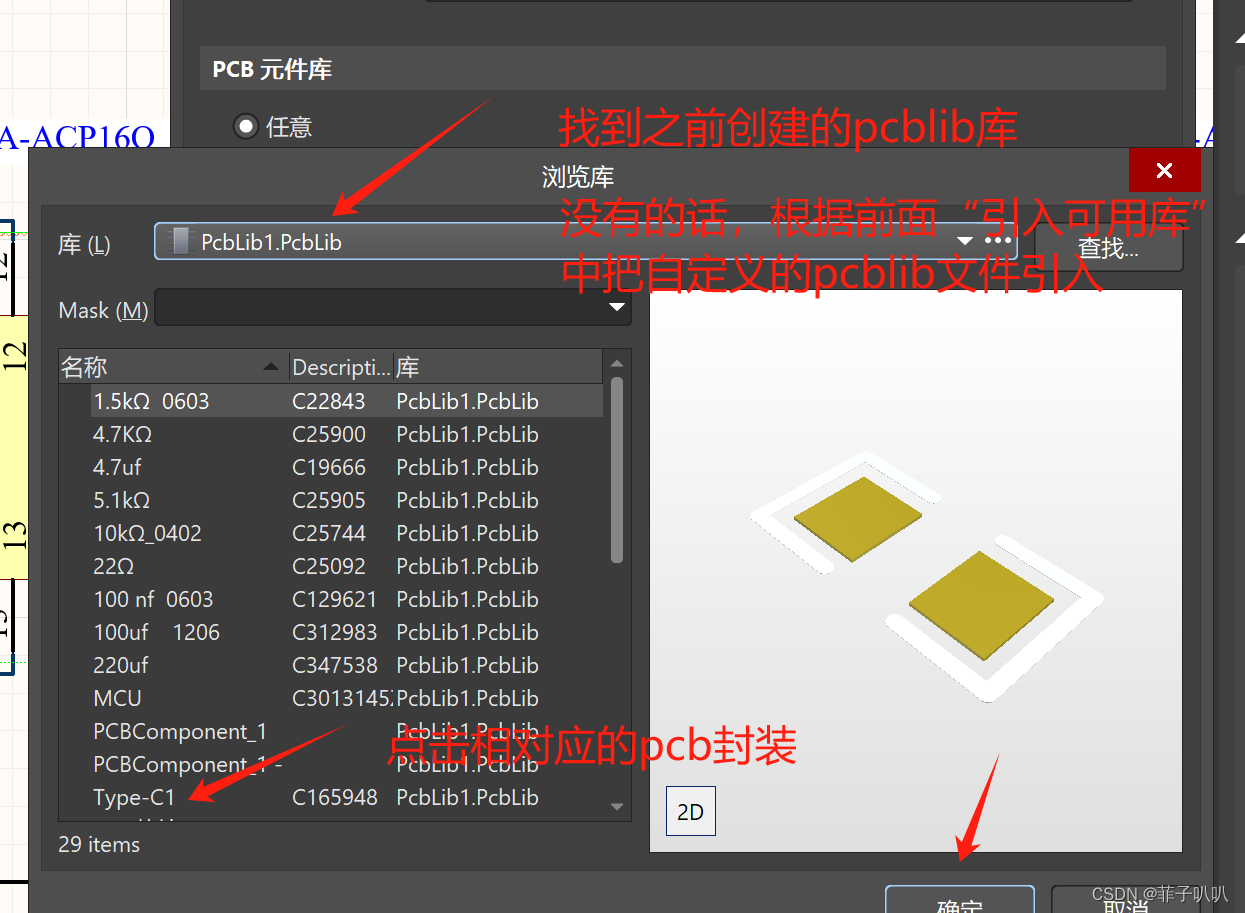

没有的话

type-c对应其pcb封装，10k对应10k的，1.5k对应1.5k的...

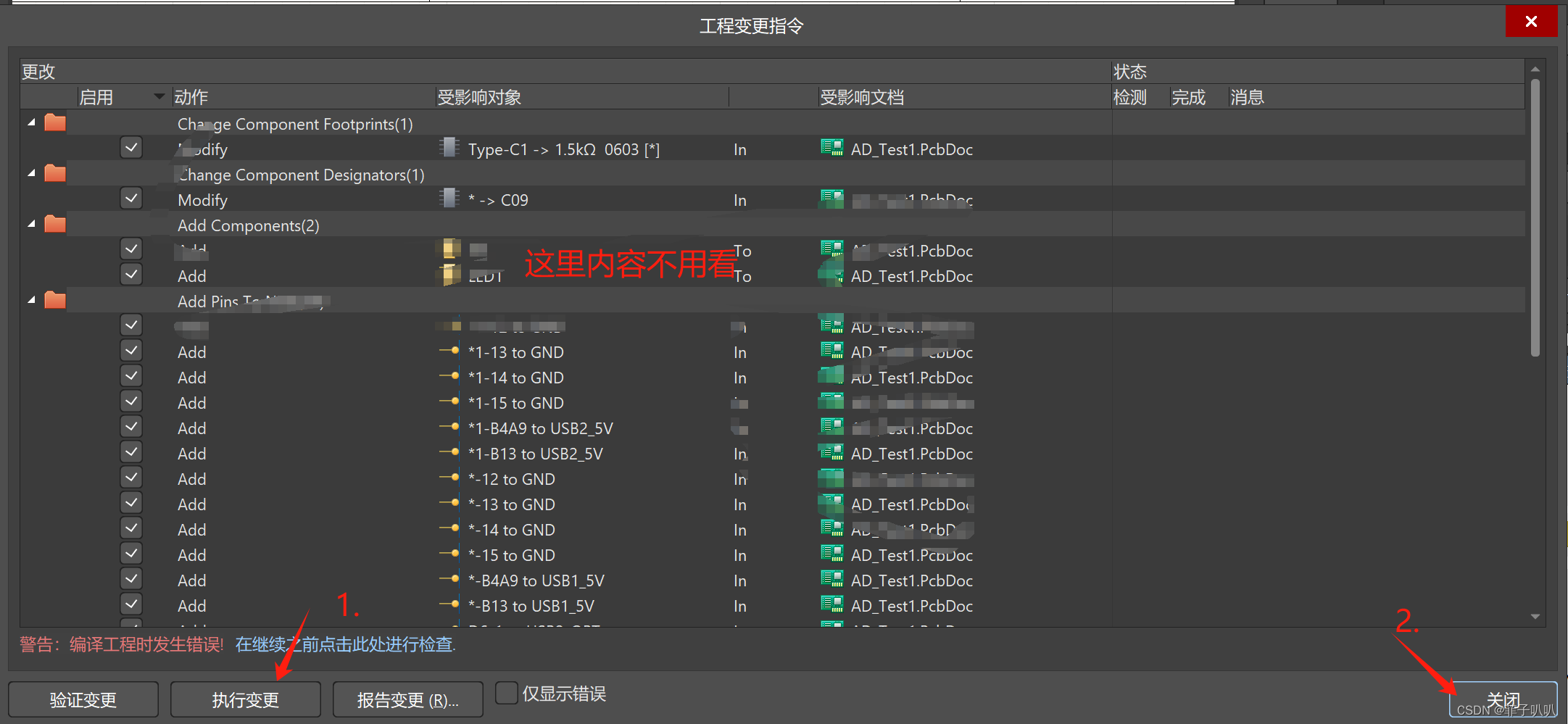

所有元件都封装完后

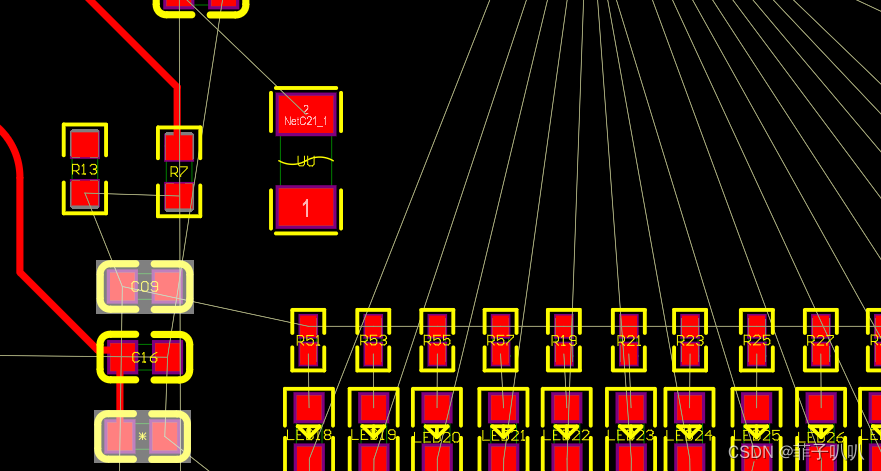

你就可以看到乱七八糟的这些....

(图片截选)
