概述

数码管分为两种，一种是共阳，另一种是共阴

数码管
F3461BH	共阳数码管	a~dp的另一端全接正极	接低电平控制
F3461AH	共阴数码管	a~dp的另一端全接负极	接高电平控制

竞赛板上面的数码管是共阳类型的(F3461BH),那么如何控制它显示指定数字呢？

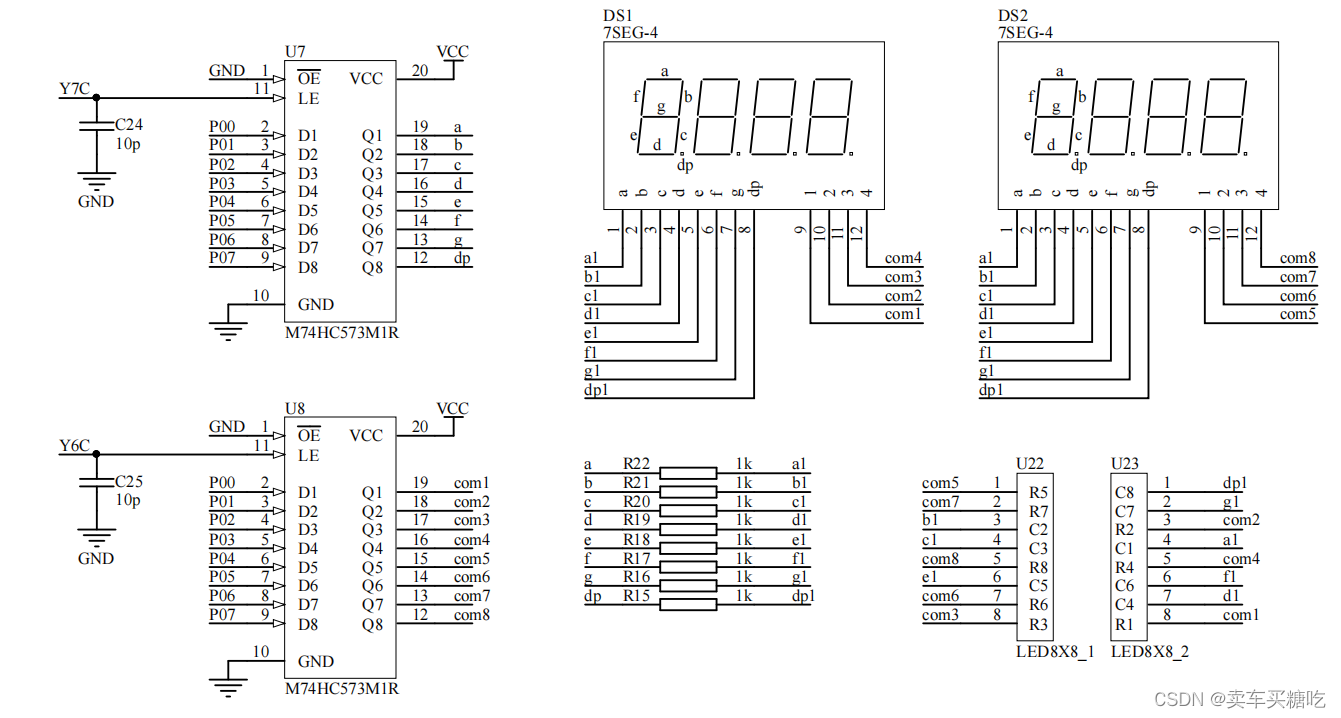

先看共阳数码管的电路图：

我们先看DS1 7SEG-4 这个共阳数码管，会发现它有两部分组成，a1~dp1 ； com1~com4 。刚开始我也纳闷到底是哪个端显示数字（我一般学之前，自己先看看电路理解）。

DS1的两种端口的作用
a1~dp1	控制相应的端口亮，就显示对应数字
com1~com4	控制从左到右的位数码管，com1控制最左边那个数码管，依此类推

上面已经说了共阳数码管的a1~dp1另一个端口是接同一个正极，故a1~dp1哪个端口接低电平，对应端口就亮了，就能显示对应数字，但是这一切的前提是对应comx端口使能（假如你想让com1端口，也就是最左边的数码管亮&
