今天我们看到的是一个5G组网架构中，既熟悉又陌生的知识，什么是DU和CU？

它们是干嘛的？（what）

为什么DU和CU要分离？（why）

DU和CU是物理分离还是逻辑分离（NOW）

Let’s take a look~

01  DU和CU到底是干嘛的？

CU的全称是Centralized Unit，顾名思义就是集中单元；DU的全称是Distributed Unit，含义自然就是分布单元了。

1、从硬件结构上看

图1是4/5G基站的硬件结构，不难看出，在4/5G演进的过程中，4G的天线+RRU变成5G的AAU；而4G原有BBU的功能瓜分成两部分DU和CU，DU负责低层的基带信号处理，CU负责高层的协议部分。从硬件结构上大家可以联想起2G的RNC和NODEB的关系，不过功能划分上还是有很大的区别。

2、从功能及协议上面看

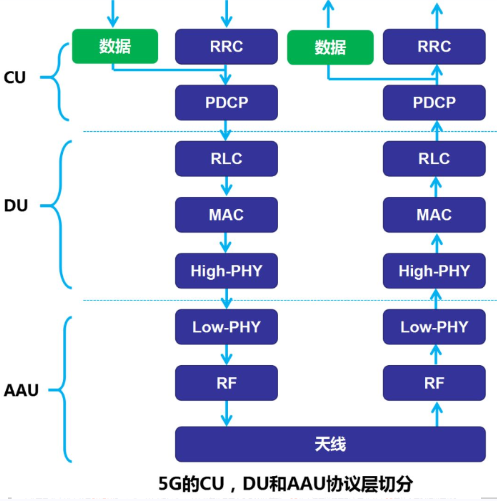

图2为5G的协议层切分，DU负责的是底层协议包括层1中的物理层、层2中的媒介访问控制层和无线链路控制层，这一部分是实时性要求比较高的，放在近AAU端；CU负责的是高层协议包括层2中的分组数据汇聚层和层3无线资源控制层，这一部分是实时性要求比较低的，可以放在远端。

02  DU和CU为什么要分离？

DU和CU的分离原则上是为了实现网络切片，而更好的适配5G产品的几大功能：eMBB，mMTC和uRLLC。举3个例子：

1、有利于实现无线接入的切片和云化

切片实现的基础是虚拟化，但是在现阶段，对于5G的实时处理部分，通用服务器的效率还太低，无法满足业务需求，因此还需要采用专用硬件，而专用硬件又难以实现虚拟化。

这样一来，就只好把需要用专用硬件的部分剥离出来成为AAU和CU，剩下非实时部分组成CU，运行在通用服务器上，再经过虚拟化技术，就可以支持网络切片和云化了。

2、实现基带资源共享

由于各个基站的忙闲时候不一样，传统的做法是给每个站都配置为最大容量，而这个最大容量在大多数时候是达不到的。比如学校的教学楼在白天话务量很高，而到了晚上就会很空闲，而学生宿舍的情况则正好相反，而这两个地方的基站却要按最大容量设计，造成很大的资源浪费。

如果教学楼的和宿舍的基站能够统一管理，把DU集中部署，并由CU统一调度，就能够节省一半的基带资源

3、满足5G复杂组网情况下的站点协同问题

5G和传统的2G/3G/4G网络不同的是高频毫米波的引入。

由于毫米波的频段高，覆盖范围小，站点数量将会非常多，会和低频站点形成一个高低频交叠的复杂网络，如图三。

要在这样的网络中获取更大的性能增益，就必须有一个强大的中心节点来进行话务聚合和干扰管理协同。

毫无悬念，这样的中心节点就是CU。

03  DU和CU物理分离还是逻辑分离？

在5G和4G共站址的情况下，只需要对原先机房内部的传输，电源，电池，空调等配套设备升级之后，再把5G基站（CU和DU一体）放进去就可以快速开通5G了，而CU和DU分离，还需要专门为CU去建设新的数据中心，成本太大。

因此，5G初期只会进行CU和DU的逻辑划分，实际还都是运行在同一个基站上的，后续随着5G的发展和新业务的拓展，才会逐步进行CU和DU的物理分离。

那么最终DU和CU是一定会物理分离嘛？答案并不会，看具体的业务需要，对于eMBB和mMTC业务可以把CU和DU分开来在不同的地方部署，而要支持uRLLC，就必须要CU和DU合设了。5G的终极网络应该是分离和合设共存的。
