微程序控制器的基本原理

微程序控制器的基本原理
part1.微程序控制器的设计思路
程序：由指令序列组成

指令会被分为微操作
微指令可以完成微笑作，例如微指令a能完成微操作1、微操作2。
微程序：由微指令序列组成，每一种指令对应一个微程序。（例如指令2就对应一个微程序，微程序就由微操作组成。）
指令是对程序执行步骤的描述。
微指令是对指令执行步骤的描述。
采用“存储程序”的思想，CPU出厂前将所有指令的“微程序”存入“控制器存储器”中。
微命令（发出什么控制信号）与微操作（要做什么）①①对应。
由上图中，可知微指令中可能包含多个微命令。

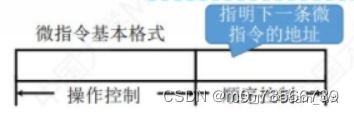

这里就可以引出微指令的基本格式，如下图：





每一种微指令可能对应多种操作，所以需要操作控制字段，由若干个bit。还需要顺序控制的字段，致命下一条微指令的地址。
part2.微程序控制器的基本结构
控制存储器（CM）：用来存放各指令对应的微程序，控制存储器可用只读存储器ROM构成。
微地址寄存器（CMAR）：别名 μ P C \mu PC μPC，接收微地址形成部件送来的微地址，为在CM中读取微指令作准备。有点类似于PC → \rightarrow →MAR，M(MAR) → \rightarrow →MDR。
MAR需要译码器才能选择主存信息，所以在CU中也有地址译码。
地址译码：将地址码转换为存储单元控制信号。
需要将CM中取出的微指令送到CMDR中。
CMDR：别名， μ I R \mu IR μIR，用于存放从CM中取出的微指令，它的位数同微指令字长相等。（这里格式就是上面微指令格式）
根据不同指令，要引入首地址，这里提出了微地址形成部件。
微地址形成部件：产生初始为地址和后续为地址，以保证微指令的连续执行。
顺序逻辑：控制微指令的执行顺序。

part3.微程序控制器的工作原理
取值周期，间指周期，中断周期微程序是可以共享的。

所有的机器指令执行，在取指，间指，中断都是一样的，所以可以共享。
标志：根据指令地址码的寻址特征位判断是否要跳过间指周期。。
CLK：根据中断信号判断是否进入中断周期。
例：取数指令 LAD X。
取指周期:#0 #1 #2
间指周期:#3 #4 … #7
执行周期:#13 #14 #15
取指周期:#8 #9 … #12
取指周期微程序通常是公用的，故如果某指令系统中有n条机器指令（n个微程序），则CM中微程序的个数至少是n+1（这里的1是取指周期微程序，有些CPU不需要间指周期和中断周期）。
Tips：物理上，取指周期、执行周期看起来像两个微程序，但逻辑上应该把它们看作一个整体。因此，“一条指令对应一个微程序”的说法是正确的。

微指令的设计
相容性微命令：可以并行完成的微命令。
互斥性微命令：不允许并行完成的微命令。
1.水平型微指令 一条微指令能定义多个可并行的微命令

优点：微程序短（指令条数少），执行速度快。
缺点：微指令长，编写微程序麻烦。
下面给出如何用若干个比特信息表示控制信号：
微指令的编码方式又称为微指令的控制方式，它是指如何对微指令的控制字段进行编码，以形成控制信号。编码的目标是在保证速度的情况下，尽量缩短微指令字长。
（1）直接编码（直接控制）方式
在微指令的操作控制字段中，每一位代表一个微操作命令
某位为"1"表示该控制信号有效。如下图， P C → M A R PC\rightarrow MAR PC→MAR和 1 → R 1\rightarrow R 1→R有效。
优点：简单、直观，执行速度快，操作并行性好。
缺点：微指令字长过长，n个微命令就要求微指令的操作字段有n位，造成控存容量极大。
（2）字段直接编码方式
将微指令的控制字段分为若干“段”，每段经译码后发出控制信号

上述PC → \rightarrow →MAR和1 → \rightarrow →R是可以并行的，放在分别的两个段里。PC → \rightarrow →MAR和PC+1 → \rightarrow →PC是互斥的。
微命令字段分段的原则：
①互斥性微命令分在同一段内，相容性微命令分在不同时间段内
②每个小段中包含的信息位不能太多，否则将增加译码线路的复杂性和译码时间。
③一般每个小段还要留出一个状态，表示本字段不发出任何微命令。因此，当某字段的长度为3时，最多只能表示7个互斥的微命令，通常用000表示不操作。

（3）字段简接编码方式
一个字段的某些微命令需要由另一个字段中的某些微命令来解释，由于不是靠字段直接译码发出的微命令，故称为字段间接编码，又称隐式编码。

优点：可进一步缩短微指令字长。
缺点：削弱了微指令的并行控制能力，故通常作为字段直接编码方式的一种辅助手段。
2.垂直型微指令 一条微指令只能定义一个微命令，由微操作码字段规定具体功能

优点：微指令短、简单、规整、便于编写微程序。
缺点：微程序长，执行速度慢，工作效率低。
3.混合型微指令
在垂直型的基础上增加一些不太复杂的并行操作。
微指令较短，扔便于编写；微程序也不长，执行速度加快。

微指令的地址形成方式

4.类似JMP
测试网络指内部的一些电路。

例题：某计算机采用微程序控制器，共有32条指令，公共的取指令微程序包含2条微指令，各指令对应的微程序平均由4条微指令组成，采用断定法(下地址字段法)确定下条微指令地址，则微指令中下地址字段的位数至少是多少位?
取指周期对应的微指令序列只有2条。
每条机器指令对应的微指令4条。
间指周期和中断周期可以没有。
总共需要存储多少条微指令？下地址需要可以指向每一条微指令。
32×4+2=130条微指令
所以取上限需要 2 8 2^8 28，至少8位。
微程序控制单元的设计
设计步骤：
1.分析每个阶段的微操作序列
要考虑如何读出这3条微指令，以及如何转入下一个机器周期。
第一条的微指令由硬件给出。用微指令a的下地址字段指向微指令b。就是在CMDR发出信号后，拔CMDR的下地址给CMAR。即
Ad(CMDR) → \rightarrow →CMAR
把微地址形成部件的地址给CMAR
OP(IR) → \rightarrow →微地址形成部件 → \rightarrow →CMAR
加上上述，就变成如下图：

微程序控制器的速度比硬布线慢。
2.写出对应机器指令的微操作命令及节拍安排
（1）写出每个周期所需要的微操作（参照硬布线）
（2）补充微程序控制器特有的微操作：

a.取指周期
每条微指令结束之后都需要进行：
Ad(CMAR) → \rightarrow →CMAR
取指周期的最后一条微指令完成后，要根据指令操作码确定其执行周期的微程序首地址：
OP(IR) → \rightarrow →微地址形成部件 → \rightarrow →CMAR
b.执行周期：
每条微指令结束之后都需要进行
Ad(CMDR) → \rightarrow →CMAR
3.确定微指令格式
根据微操作个数决定采用何种编码方式，以确定微指令的操作控制字段的位数。
根据CM中存储的微指令总数，确定微指令的顺序控制字段的位数。
最后按操作控制字段位数和顺序控制字段位数就可确定微指令字长。

4.编写微指令码点
根据操作控制字段每一位代表的微操作命令，编写每一条微指令的码点。
