基于AD603的自动增益控制电路设计（AGC）

一、AD603 简介
AD603 是一款由 ADI（Analog Devices，Inc.）公司推出的高性能可变增益放大器芯片，在众多电子系统中有着广泛应用 。其增益可通过外部输入电压进行精确控制，具有出色的性能指标，为信号调理提供了有效的解决方案。

二、工作原理

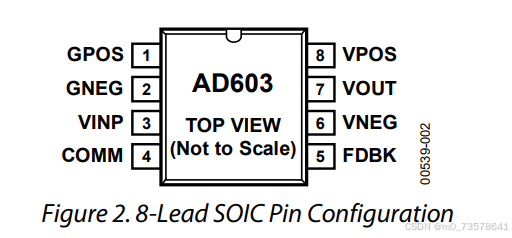

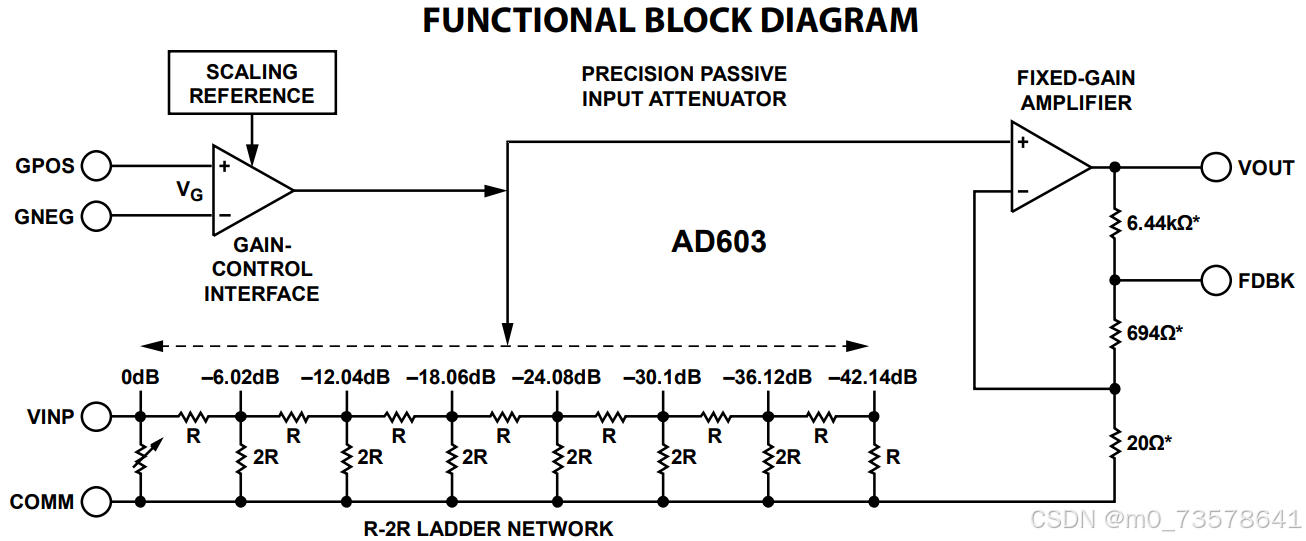

增益控制机制：AD603 的增益由一个差分输入电压来控制。其内部包含一个精密的增益控制电路，该电路根据输入的控制电压改变放大器的增益。当输入的控制电压变化时，内部的反馈网络会相应调整，从而实现对信号增益的线性调节。例如，在一个音频信号放大系统中，可根据输入音频信号的强弱，通过微控制器输出不同的控制电压给 AD603，使其自动调整增益，确保输出音频信号的幅度稳定在合适范围。
信号放大路径：输入信号进入 AD603 后，首先经过输入缓冲级，该缓冲级具有高输入阻抗，可减少对前级信号源的负载影响，保证信号的完整性。接着信号进入增益调节级，在这里根据控制电压进行增益调整。最后，经过输出缓冲级输出，输出缓冲级具有低输出阻抗，能够驱动后续负载，且能提供一定的输出电流。

三、主要性能特点
宽增益范围：AD603 的增益范围通常可达 - 10dB 至 +30dB 或者更大，并且在整个增益范围内都能保持良好的线性度。这使得它适用于各种需要对信号进行不同程度放大的应用场景，无论是微弱信号的放大，还是对较强信号的适当衰减与调理。
高带宽：具有较高的带宽特性，一般在几十 MHz 甚至更高，能够对高频信号进行有效放大和处理，满足如通信、雷达等高频领域的应用需求。例如在无线通信接收机中，可对射频信号进行放大，确保信号在传输过程中的质量。
低噪声：芯片内部设计优化，噪声系数较低，这对于放大微弱信号至关重要。低噪声特性保证了在信号放大过程中，不会引入过多的噪声干扰，从而提高了信号的信噪比，使系统能够更准确地检测和处理信号。

四、实际电路应用

自动增益控制电路:在很多信号采集系统申，如对收音机、雷达和超声波等在空间传播的信号的采集，随着传播距离的改变，信号变化的幅度都比较大。在接收电路中如果按照固定的放大倍数来放大接收到的信号，则放大后的信号会过大或过小，难以保持一致，给后续的处理电路带来很大的麻烦。因此，需要在放大电路中需要根据放大之后的信号来改变电路的放大倍数，使放大后的信号幅度在一定的范围内保持一致。具备这种功能的电路称为自动增益控制电路，即AGC 电路.

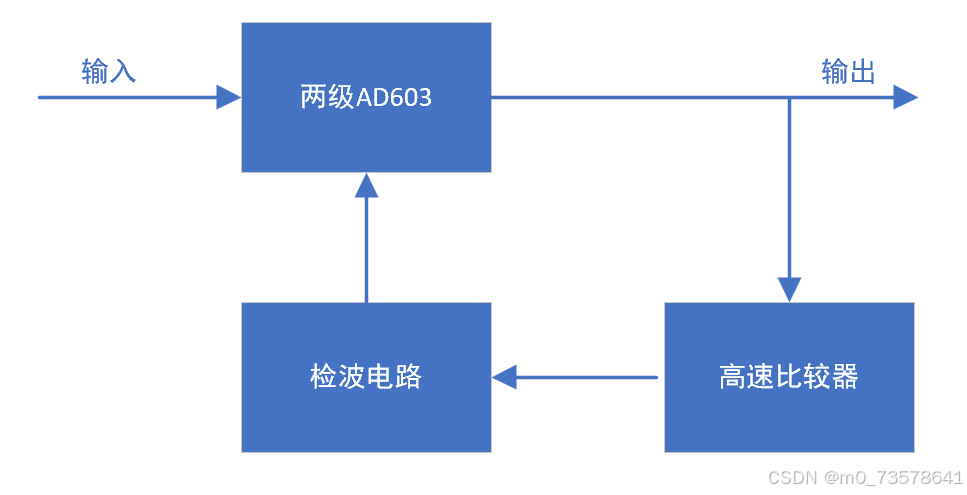

而对于AD603其实现AGC功能的流程图如下：

（1）两级AD603实现可控放大器电路。

（2）AD8561实现高速比较器电路。

（3）二极管与RC电路构成检波电路。

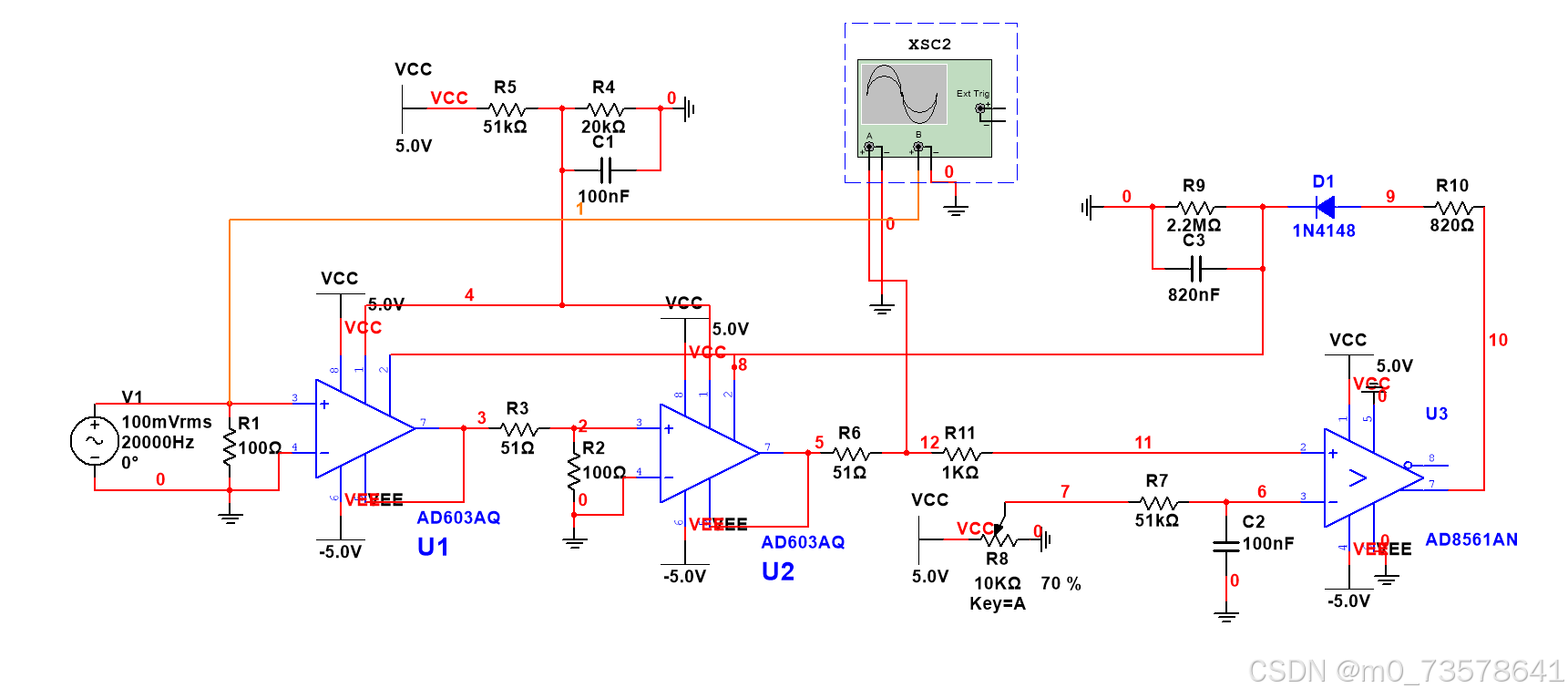

仿真电路如下：

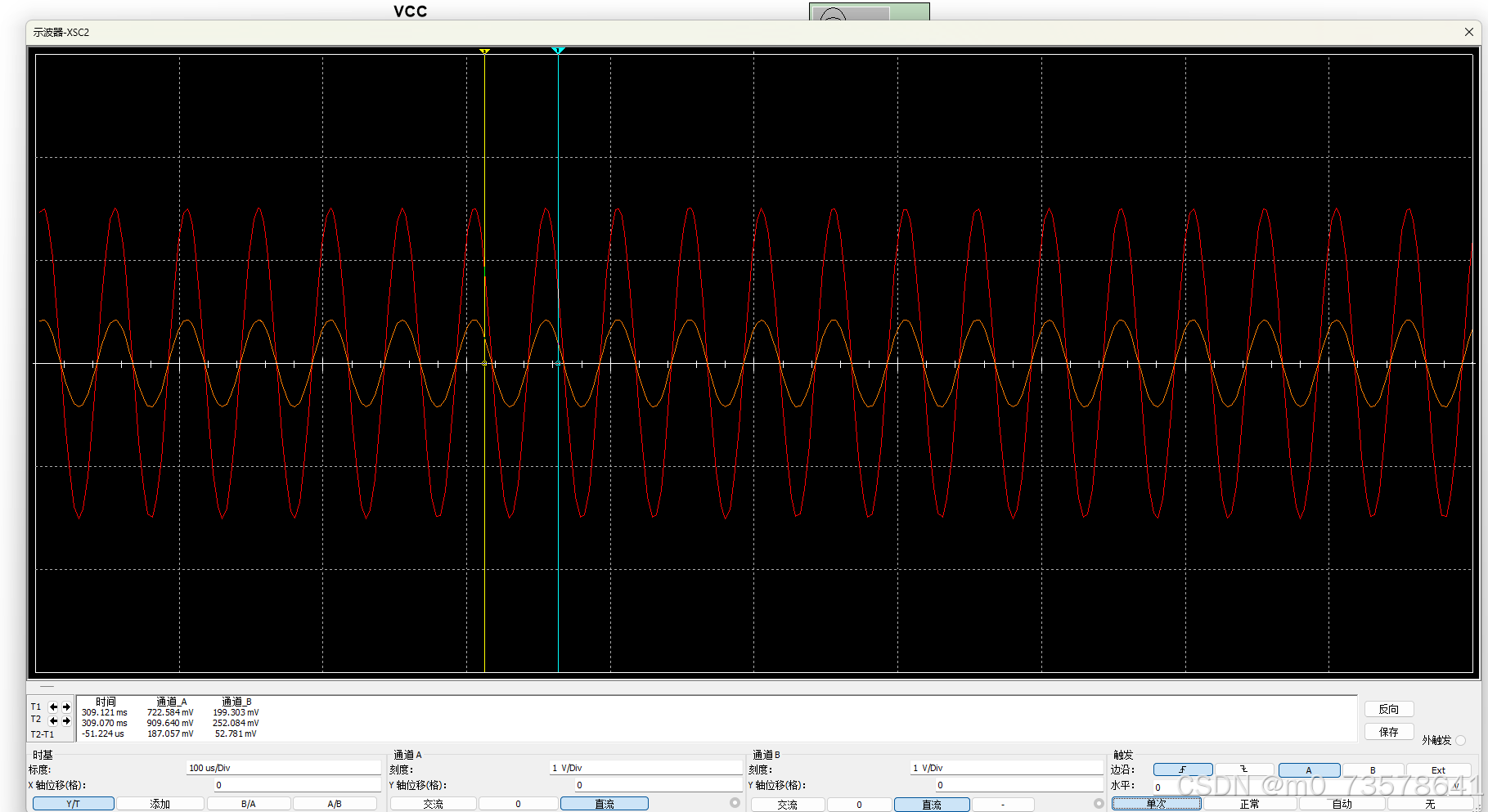

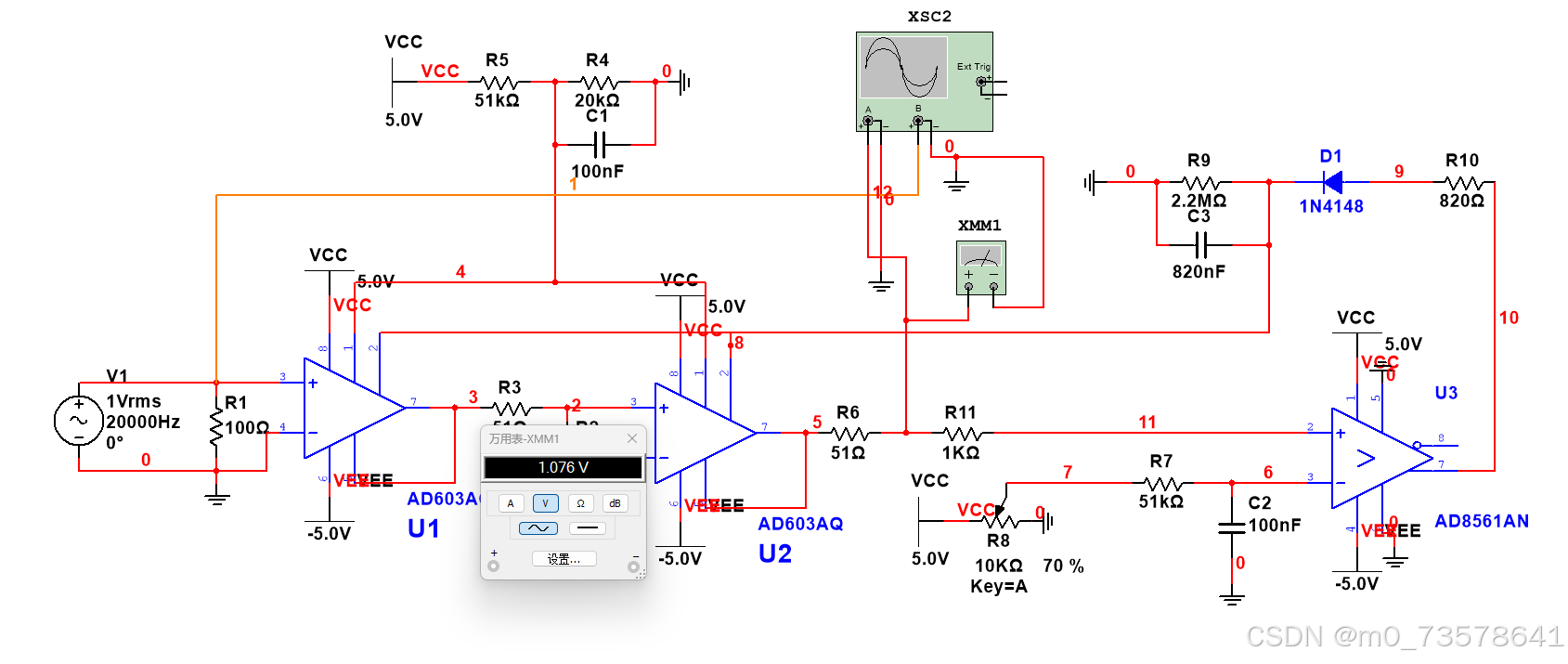

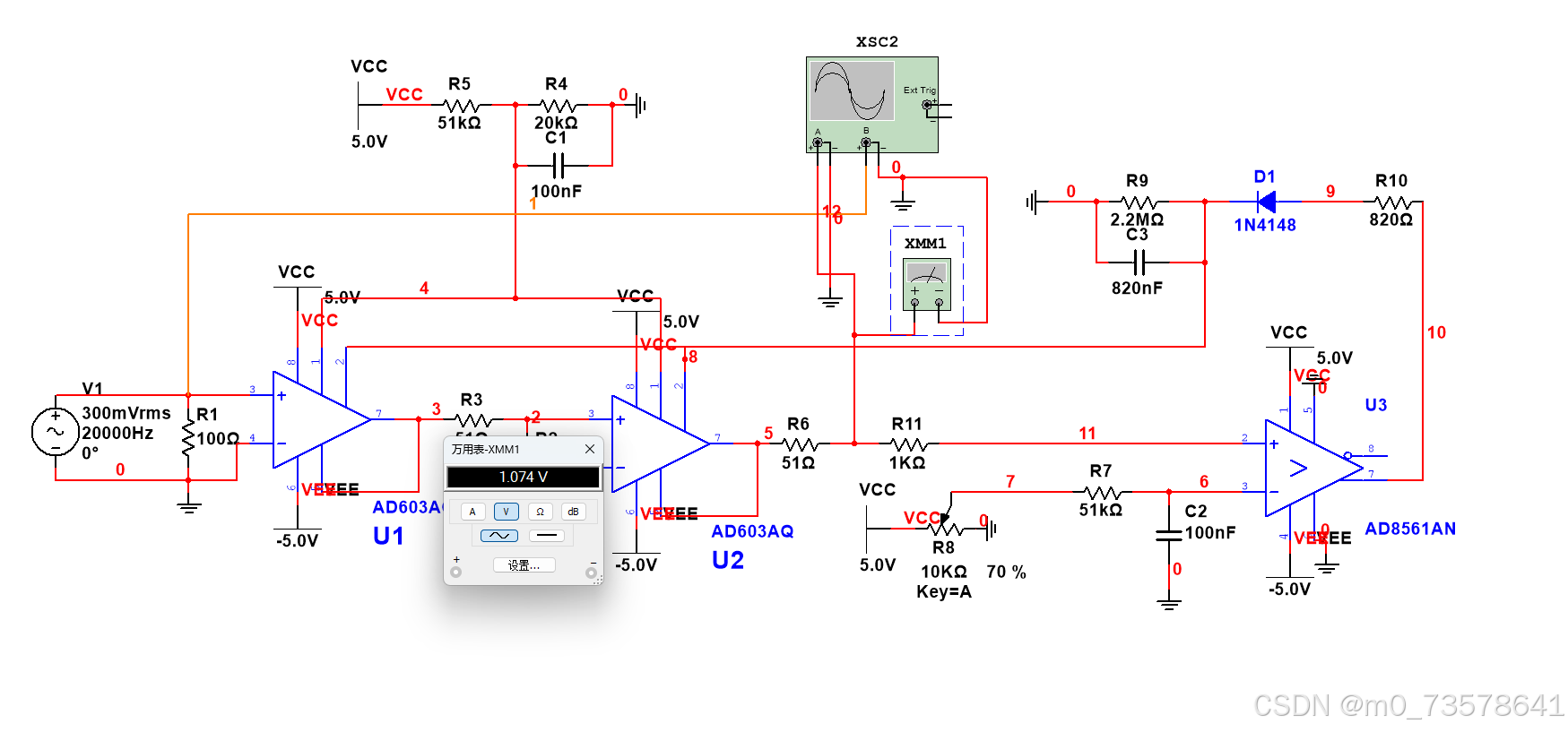

经过仿真，当幅度增大时，信号输出保持稳定，实现了自动增益控制作用。

本人是个新人小白，可能写的不太全面，不过这个电路我进行复现过，完全可以使用。
