第三周-进程的调度算法

目录

一、进程调度的相关知识

（一）进程调度的目标

（二）进程状态与调度

二、进程的调度算法

（三）先来先服务（FCFS）调度算法

（四）短作业优先（SJF）调度算法

（五）时间片轮转（RR）调度算法

（六）优先级调度算法

【题目】进程的调度算法的例题

 三、综合的调度算法：多级反馈队列算法

多级反馈队列算法的特点（Multi-level Feedback Queue）

结构特点

时间片特点

进程在队列间的移动

多级反馈队列的两个问题（10/28）

1. 饥饿问题

2. 欺骗调度程序

【题目】多级反馈队列算法(MLFQ)

*Linux对相关进程调度算法的体现(拓展）

---

一、进程调度的相关知识

（一）进程调度的目标

1. 提高系统吞吐量
2. 减少进程响应时间
3. 确保公平性
4. 资源利用率最大化

（二）进程状态与调度

1. 进程状态转换
   • 就绪态（Ready）
   • 运行态（Running）
   • 阻塞态（Blocked）
   • 调度主要发生在就绪态和运行态之间的转换过程中。当一个运行态进程因时间片用完、等待I/O或其他事件而不能继续运行时，它会从运行态转换为阻塞态或者回到就绪态（如果是时间片用完的情况），此时需要调度程序选择一个新的就绪进程进入运行态。
2. 队列管理
   • 操作系统通常会维护多个队列来管理进程。
   • 就绪队列：存放所有处于就绪态的进程。调度算法会根据一定的规则从这个队列中选择进程进入运行态。
   • 阻塞队列：根据不同的阻塞原因（如等待不同的I/O设备）可能会有多个阻塞队列。当阻塞事件完成后，进程会从阻塞队列转移到就绪队列。

二、进程的调度算法

（三）先来先服务（FCFS）调度算法

1. 周转时间和带权周转时间
   • 周转时间（Turnaround Time）：是指从进程提交（到达就绪队列）到进程完成的时间间隔。
   • 带权周转时间（Weighted Turnaround Time）：是周转时间与执行时间的比值，它反映了进程在系统中的相对等待和执行效率。
   • 平均周转时间和平均带权周转时间

（四）短作业优先（SJF）调度算法

1. 可抢占式和非抢占式SJF
   • 非抢占式SJF：一旦一个进程开始运行，它就会一直运行直到完成，即使在运行过程中有更短的作业到达就绪队列。
   • 可抢占式SJF：如果在一个进程运行过程中，有一个比它执行时间更短的进程到达就绪队列，那么当前运行进程会被抢占，更短的进程会立即开始运行
2. SJF的最优性
   • 在所有非抢占式调度算法中，SJF算法可以使平均周转时间最短。

（五）时间片轮转（RR）调度算法

1. 时间片的选择
   • 时间片的大小对系统性能有很大影响。
   • 如果时间片过大，例如接近甚至大于最长进程的执行时间，那么RR算法就会退化成FCFS算法，长作业会一直占用CPU，短作业的响应时间会变长。
   • 如果时间片过小，进程切换的开销就会占主导地位。因为每次切换进程都需要保存当前进程的上下文（如寄存器的值、程序计数器等），并加载下一个进程的上下文，过多的切换会浪费大量的CPU时间。
2. 性能分析
   • 设n​为就绪队列中的进程数，q​为时间片大小，对于一个给定的进程，它的周转时间T​取决于它在队列中的位置和执行时间。如果进程的执行时间t≤q​，那么它的周转时间T=t+(n−1)q​（因为它最多需要等待(n−1)​个时间片的其他进程执行完）。如果t>q​，情况会更复杂，需要考虑进程被多次中断和重新调度的情况。

（六）优先级调度算法

1. 静态优先级
   • 静态优先级在进程创建时就确定，并且在进程的整个生命周期内保持不变。确定静态优先级的因素可能包括进程的类型（如系统进程优先级高于用户进程）、进程对资源的需求（如对内存需求小的进程优先级高）等。
   • 缺点是缺乏灵活性，一旦确定可能会导致低优先级进程长时间得不到CPU资源，即出现“饥饿”现象。
2. 动态优先级
   • 动态优先级可以根据进程的运行状态进行调整。例如，一个进程等待的时间越长，它的优先级可以越高，这样可以避免进程的“饥饿”现象。一个进程占用CPU时间过长时，它的优先级可以降低，以便让其他进程有机会运行。这种算法需要更多的系统开销来维护优先级的动态调整，但可以提供更公平和高效的资源分配。

【题目】进程的调度算法的例题

1. [简答题] 设有4个作业J1、J2、J3、J4，它们的到达时间和计算时间见下表。若这4个作业在一台处理器上按单道方式运行，采用最高响应比优先调度算法，试写出各作业的执行顺序，各作业的周转时间，以及计算平均周转时间。要求写出计算过程。

作业	到达时间	计算时间	作业开始时间	作业结束时间	周转时间
J1	8:00	2h
J2	8:30	40min
J3	9:00	25min
J4	9:30	30min

作业	到达时间	计算时间	作业开始时间	作业结束时间	周转时间
J1	8:00	2h(120min)	8:00	10:00	120min
J2	8:30	40min	10:25	11:05	155min
J3	9:00	25min	10:00	10:25	85min
J4	9:30	30min	11:05	11:35	125min

1. 分析作业执行顺序
   • 8:00时，只有J1​到达，所以J1​先执行。
   • ​J1​的计算时间为2h=120min​，J1​在8:00开始执行，10:00结束。
   • 在10:00时，J2​、J3​、J4​都已到达。
   • 对于J2​：到达时间为8:30，等待时间t2​=10:00−8:30=90min​，计算时间b2​=40min​，响应比R2​=4090+40​=40130​=3.25​。
   • 对于J3​：到达时间为9:00，等待时间t3​=10:00−9:00=60min​，计算时间b3​=25min​，响应比R3​=2560+25​=2585​=3.4​。
   • 对于J4​：到达时间为9:30，等待时间t4​=10:00−9:30=30min​，计算时间b4​=30min​，响应比R4​=3030+30​=2​。
   • 因为R3​>R2​>R4​​，所以下一个执行的作业是J3​。
   • ​J3​在10:00开始执行，10:25结束。
   • 在10:25时，J2​和J4​还在等待。
   • 对于J2​：到达时间为8:30，等待时间t2​=10:25−8:30=115min​，计算时间b2​=40min​，响应比R2​=40115+40​=40155​=3.875​。
   • 对于J4​：到达时间为9:30，等待时间t4​=10:25−9:30=55min​，计算时间b4​=30min​，响应比R4​=3055+30​=3085​≈2.83​。
   • 因为R2​>R4​​，所以下一个执行的作业是J2​。
   • ​J2​在10:25开始执行，11:05结束。
   • 最后执行J4​，J4​在11:05开始执行，11:35结束。
   • 所以作业执行顺序为J1​、J3​、J2​、J4​。
2. 计算各作业的周转时间
   • ​J1​：周转时间T1​=10:00−8:00=2h=120min​。
   • ​J2​：周转时间T2​=11:05−8:30=2h35min=155min​。
   • ​J3​：周转时间T3​=10:25−9:00=1h25min=85min​。
   • ​J4​：周转时间T4​=11:35−9:30=2h5min=125min​。
3. 计算平均周转时间
   • 平均周转时间T=4T1​+T2​+T3​+T4​​=4120+155+85+125​=4485​=121.25min​。

综上，作业执行顺序为J1​、J3​、J2​、J4​；J1​的周转时间为120min​，J2​的周转时间为155min​，J3​的周转时间为85min​，J4​的周转时间为125min​；平均周转时间为121.25min​。

 三、综合的调度算法：多级反馈队列算法

多级反馈队列算法的特点（Multi-level Feedback Queue）

• 多级反馈队列算法不属于单纯的先来先服务、短作业优先、时间片轮转或优先级调度算法中的任何一种，而是一种综合了这些算法思想的更为复杂和灵活的调度算法。它通过多个队列、不同的优先级、时间片设置以及反馈机制，能够在不同的系统负载和进程特性下，提供较好的调度性能。

1. 结构特点

   • 多级反馈队列调度算法是一种综合的调度算法。它设置了多个就绪队列，每个队列具有不同的优先级，优先级从高到低排列。例如，系统可以设置3个就绪队列，队列1优先级最高，队列3优先级最低。
   • 新创建的进程首先进入最高优先级的队列。

2. 时间片特点

   • 不同优先级的队列通常有不同的时间片大小。一般来说，优先级越高的队列，时间片越小。例如，队列1的时间片可能是5ms，队列2的时间片可能是10ms，队列3的时间片可能是20ms。

3. 进程在队列间的移动

   • 当一个进程在高优先级队列中用完它的时间片后，它会被移动到下一个低一级优先级的队列中。例如，一个进程在队列1中时间片用完还未完成，就会被移动到队列2。
   • 如果一个进程在低优先级队列中等待时间过长，它的优先级可能会被提升，重新进入高一级优先级的队列，这体现了反馈机制。

多级反馈队列的两个问题（10/28）

1. 饥饿问题

原因： 在MLFQ中，如果系统有大量交互型工作，它们会不断占用CPU，导致长工作永远无法得到CPU。这是因为交互型工作频繁地释放CPU以等待I/O操作，从而保持高优先级，而长时间计算密集型工作则逐渐被降级到低优先级队列。

解决方案： 为了缓解饥饿问题，可以周期性地提升所有工作的优先级，确保长工作也能定期获得CPU时间。这种方法通过重新将所有工作加入最高优先级队列，使得长工作有机会与其他高优先级工作轮转分享CPU。

例子： 系统中有三个队列，优先级从高到低分别是Q1、Q2和Q3。每隔一段时间（例如每100ms），系统将所有进程的优先级提升到Q1，这样即使长时间工作的进程被降级到Q3，也能在下一个周期内重新获得高优先级，从而避免饥饿。

2. 欺骗调度程序

原因： 某些用户可能会利用MLFQ的特性，通过在时间片用完之前主动释放CPU（例如调用无关的I/O操作），使进程保持在高优先级，从而占用更多的CPU时间。这种欺骗行为会导致不公平的资源分配，影响系统的公平性和效率。

解决方案： 为了防止欺骗行为，可以为每层队列提供更完善的CPU计时方式，记录一个进程在某一层中消耗的总时间，而不是仅在调度时重新计时。只要进程用完了自己的配额，就将其降到低一优先级的队列中去。这样，即使进程在时间片内主动释放CPU，也无法一直保持高优先级，从而避免欺骗行为的发生。

例子：一个进程在Q1中运行，时间片为20ms。如果进程在10ms时主动释放CPU，系统会记录它已经消耗了10ms的时间片，在消耗时间达到20ms时将其降级到Q2。这样，即使进程在Q1中频繁释放CPU，也无法一直保持在高优先级，从而防止了欺骗行为。

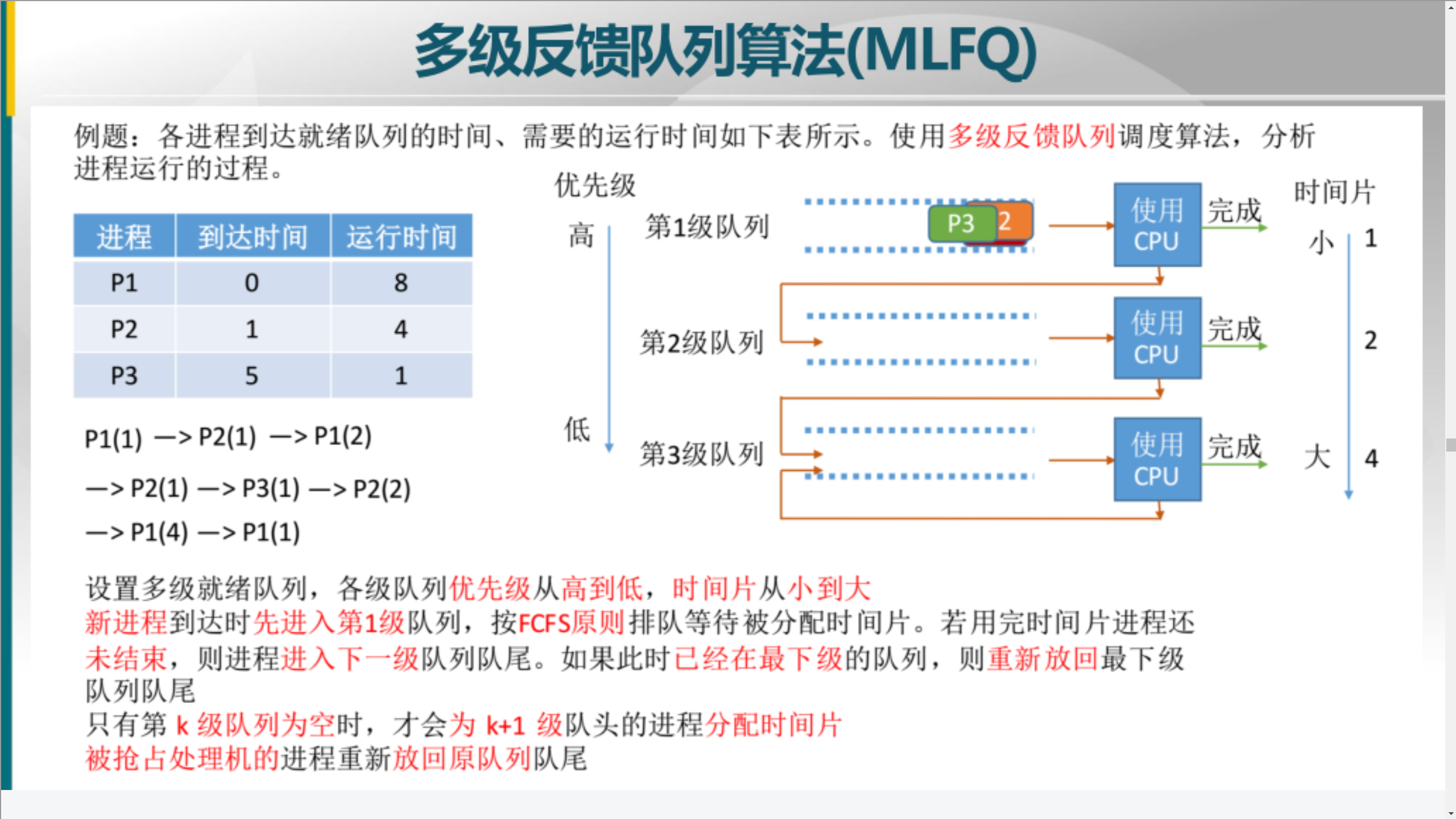

【题目】多级反馈队列算法(MLFQ)

例题：各进程到达就绪队列的时间、需要的运行时间如下表所示。使用多级反馈队列调度算法，分析进程运行的过程。

进程	到达时间	运行时间
P1	0	8
P2	1	4
P3	5	1

相关队列信息：

1. 设置多级就绪队列，各级队列优先级从高到低，时间片从小到大。

2. 新进程到达时先进入第1级队列，按FCFS（先来先服务）原则排队等待被分配时间片。若用完时间片进程还未结束，则进程进入下一级队列队尾。如果此时已经在最下级的队列，则重新放回最下级队列队尾。

3. 只有第k​级队列为空时，才会为k+1​级队头的进程分配时间片。

4. 被抢占处理机的进程重新放回原队列队尾。

P1(1)->P2(1)->P1(2)- P2(1)->P3(1)->P2(2)- P1(4)->P1(1)

1. t=0​时

   • 进程P1​首先到达，进入第1级队列并开始执行。按照假设的第1级队列时间片q1=1​，P1​执行1个时间片，此时可以表示为P1(1)​。

2. ​t=1​时

   • 进程P2​到达，进入第1级队列。由于P1​的时间片用完且未完成，进入第2级队列队尾。此时第1级队列队首为P2​，P2​执行1个时间片，即P2(1)​。

3. ​t=2​时

   • ​P2​时间片用完未完成，进入第2级队列队尾。此时第1级队列为空，第2级队列队首为P1​（因为之前P1​进入了第2级队列），P1​执行2个时间片，即P1(2)​。

4. t=4时

   • ​P2时间片未用完未完成，在进程P3​到达时被抢P2被抢占（新进程到达时如果进入高级队列（这里P3​进入第1级队列），只有当高级队列为空时才会为低级队列的进程分配时间片。所以如果P3​到达进入第1级队列且第1级队列之前为空，那么P3​开始执行），即P2(1)​。

5. ​t=5​时

   • 进程P3​到达，进入第1级队列。此时第2级队列​还未执行完。由于第1级队列此时为空，P3​开始执行1个时间片，即P3(1)​。

   • ​P3​执行完1个时间片后完成（因为P3​总共需要运行时间为1）。此时第1级队列为空，第2级队列队首为P2​（因为之前P2​在第2级队列队首），P2​执行2个时间片，即P2(2)​。

6. 后续

   • 在P2​执行完后，第2级队列队首为P1​，P1​执行4个时间片，即P1(4)​。然后由于如时间片用完但未完成，P1​再次执行1个时间片P1(1)​。

*Linux对相关进程调度算法的体现(拓展）

1. FCFS在Linux中的体现
   • 在Linux的早期版本或者一些简单的任务调度场景中，可以找到类似先来先服务的思想。例如，在一些简单的批处理任务队列中，当没有复杂的优先级或者时间限制时，任务可能按照到达的先后顺序被处理。不过，现代Linux系统中这种纯粹的FCFS应用比较少见，因为它的效率在多任务、多用户环境下相对较低。
2. SJF在Linux中的体现
   • Linux中的CFS（Completely Fair Scheduler）调度器虽然不是严格意义上的SJF，但在一定程度上借鉴了类似的思想。CFS试图为每个进程提供公平的CPU时间份额，它通过虚拟运行时间（vruntime）的概念来衡量进程应该获得的CPU时间。从某种意义上说，运行时间较短的进程相对更容易获得更多的CPU时间，因为它的虚拟运行时间增长相对较慢，这类似于SJF优先处理短作业的思想。
3. RR在Linux中的体现
   • Linux中的分时系统（如桌面环境下的多任务处理）采用了类似时间片轮转的思想。Linux将CPU时间划分为很小的时间片，每个进程轮流使用这些时间片。例如，当用户同时打开多个终端窗口运行不同的程序时，这些程序会按照时间片轮转的方式共享CPU资源，使得每个程序都能得到一定的执行机会，从而实现多任务的并发执行。
4. 优先级调度在Linux中的体现
   •  进程可以被分配不同的优先级，实时进程具有更高的优先级，可以优先获得CPU资源。例如，在一些实时性要求较高的应用场景下，如音频/视频播放、工业控制系统等，相关的进程可以被设置为较高的优先级，以确保它们能够及时得到CPU的处理，避免出现卡顿或者失控等情况。同时，普通用户进程也有自己的优先级范围，系统可以根据进程的行为（如等待时间、占用资源情况等）动态调整其优先级。
