AD教程 （七）元件的放置

第一种放置方法

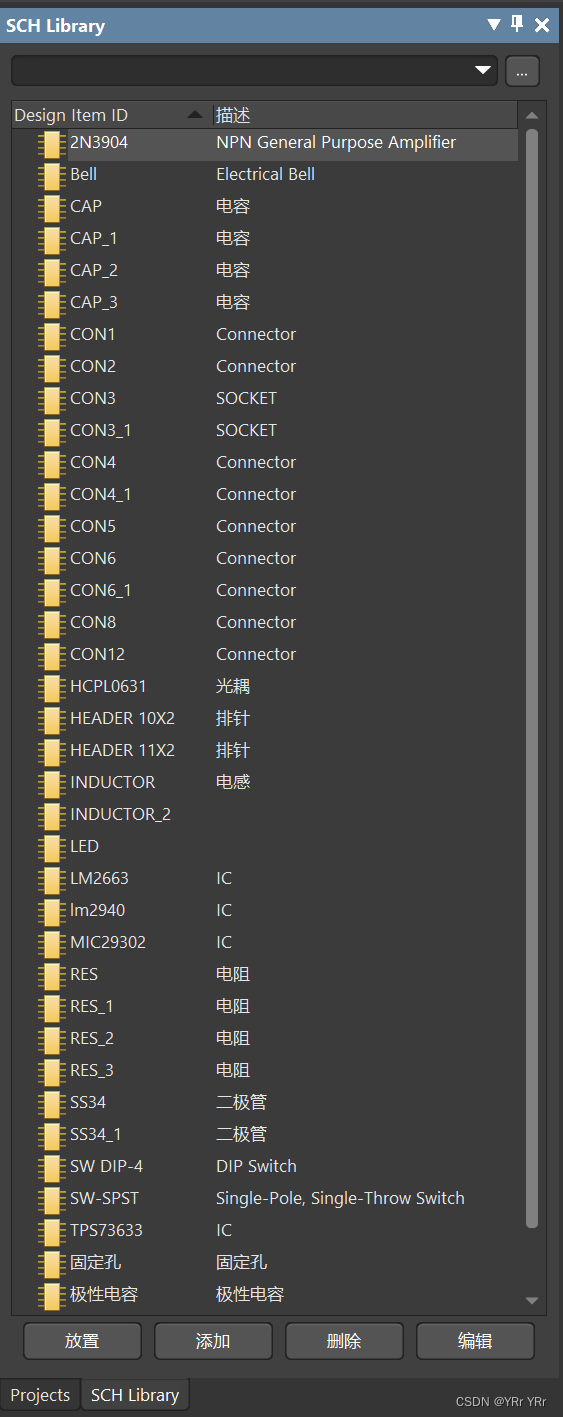

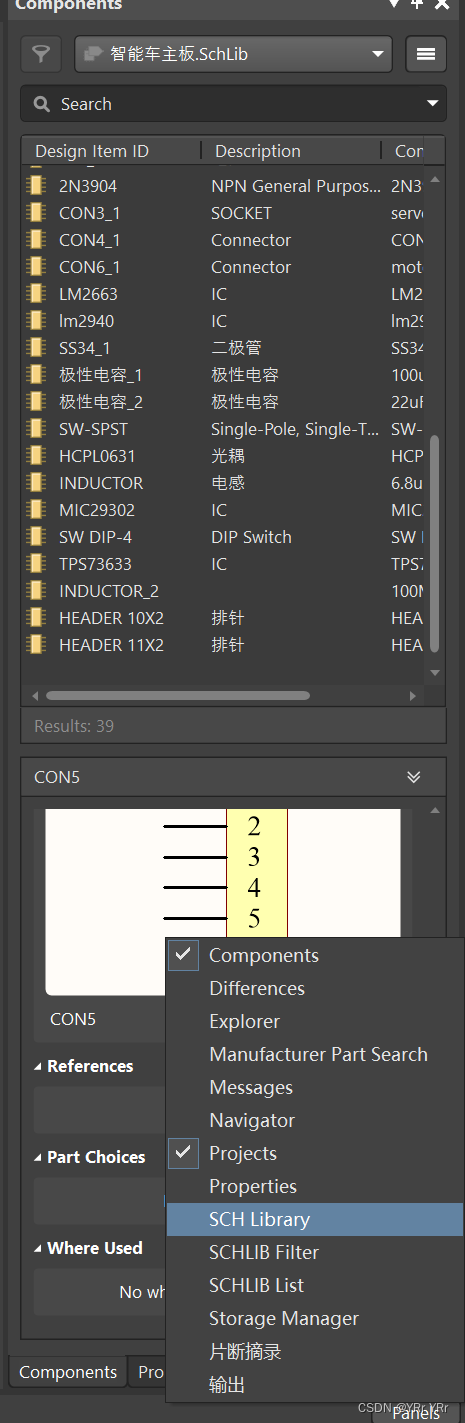

  • 点击右下角Panels，选择SCH Library，调出原理图库器件列表
  • 选中想要放置的元件，点击放置，就会自动跳转到原理图，然后放置即可
  • 这种方法需要不断打开元件库然后进行放置，效率比较低。

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

第二种放置方法

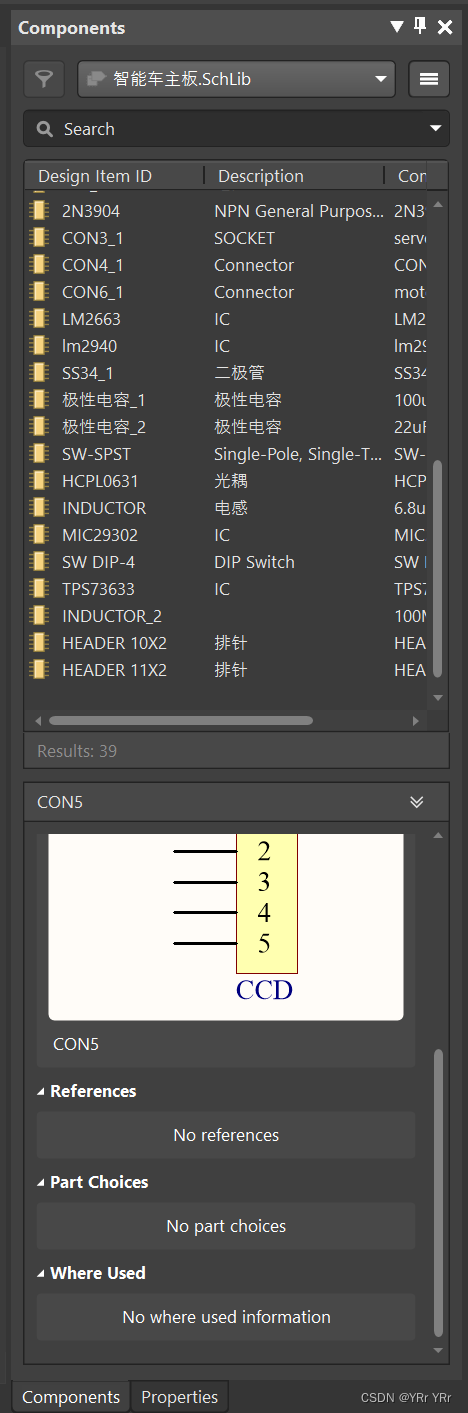

  • 进入到原理图界面，点击右下角的Panles,选择Components，进入组成部分界面。

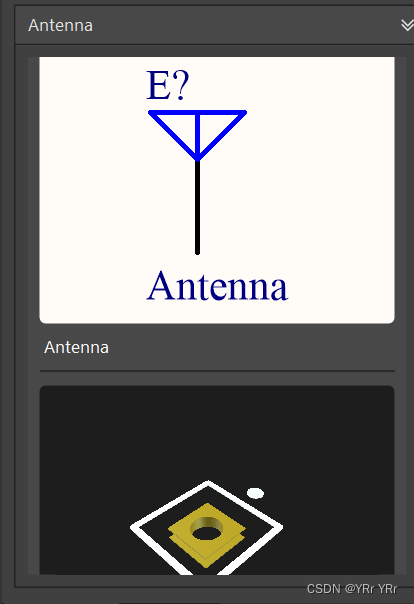

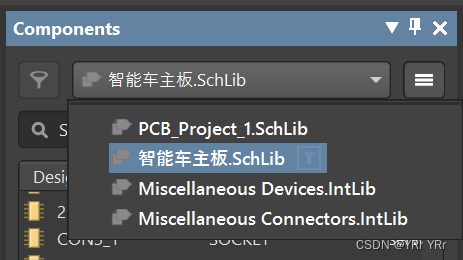

  • 选择自己需要的元件库，默认的是一个集成库，可以看到元件的元件模型和封装模型。

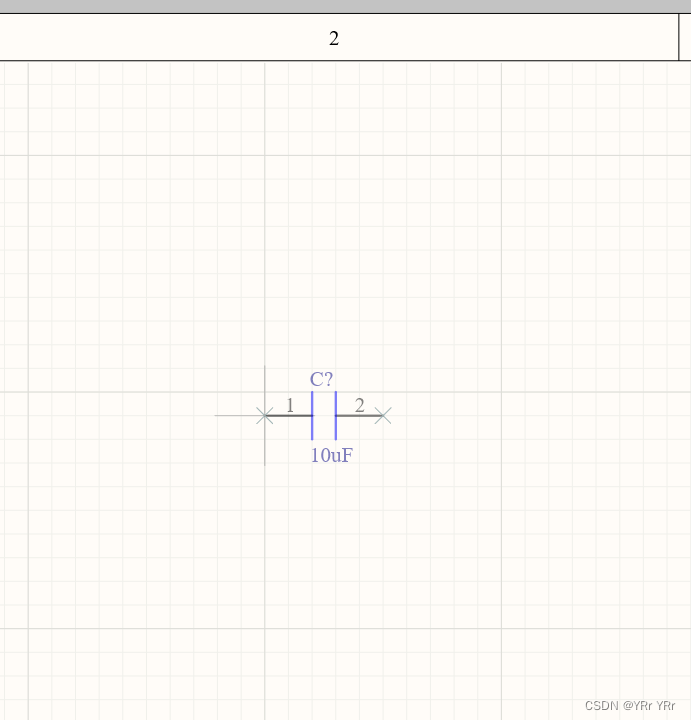

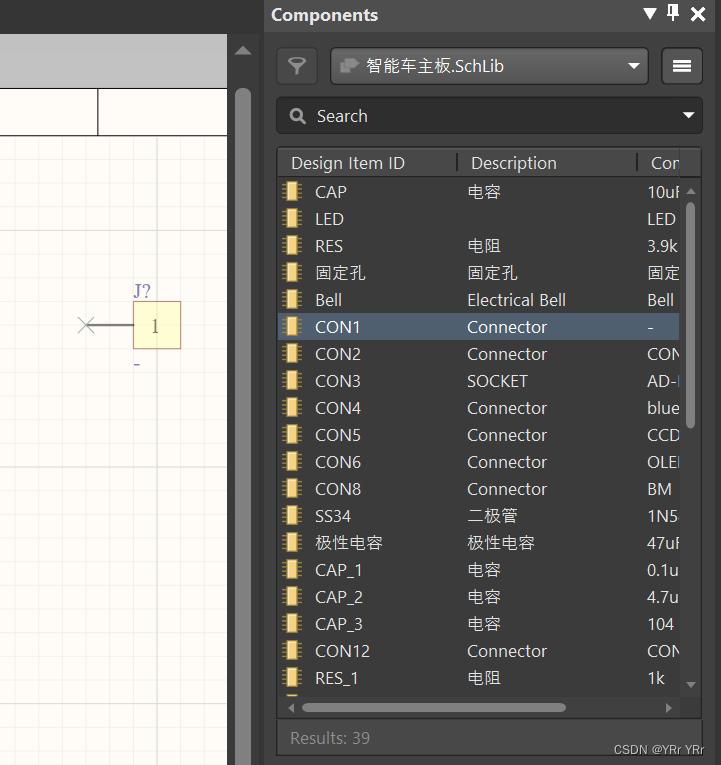

  • 选中自己想要的元件，左键拖入原理图即可。

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
