STM32 FlyMcu使用教程

shSTM32 FlyMcu使用教程

缺点：

• FlyMcu在下载的时候只能选择.hex文件，如果选择.bin文件会报错，但是读取的时候只能选择.bin文件，读取出来的.bin文件就不能在下载回去了
• 不能单独写入选项字节，只能下载Flash，顺便写入选项字节，但如果设置了写保护，程序就下载不了，下载不了，就无法清除写保护，形成死循环

准备工作

• 先配置STM32的启动模式，将Boot0设为1，Boot1设为0，将系统储存器作为启动区域。（将Boot引脚切换好后要按复位，因为STM32只有在刚复位时才会读取Boot引脚，程序运行之后，切换Boot引脚是无效的）

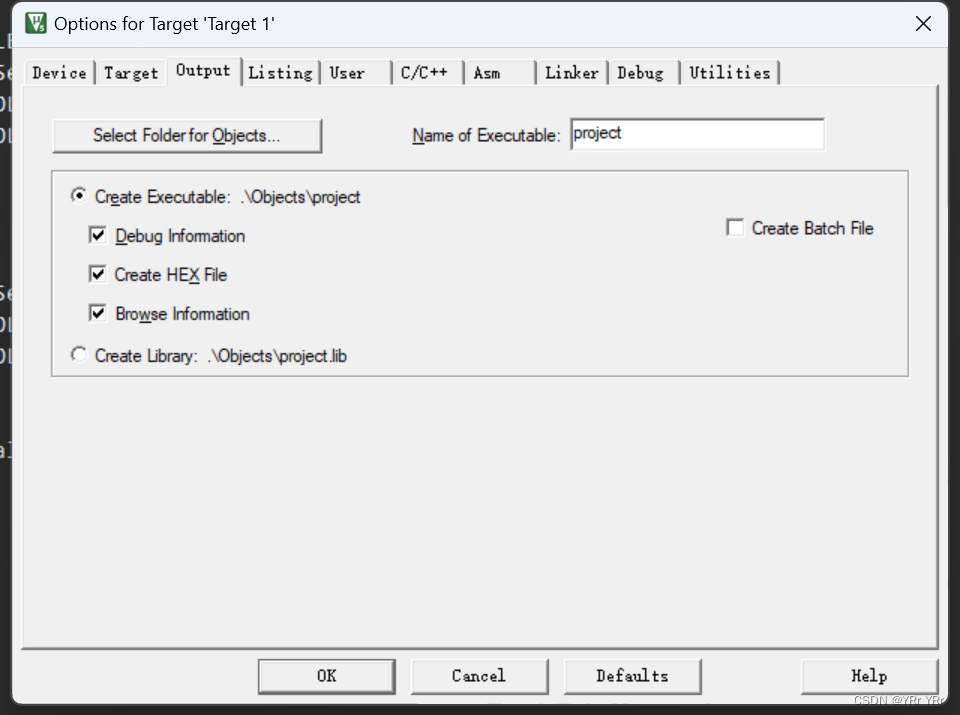

• 生成HEX文件，在Keil中，选择魔术棒——>OutPut——>勾选Creat Hex File，之后编译，就可以在相应工程目录的Object文件夹下，找到对应的Hex文件了。
•

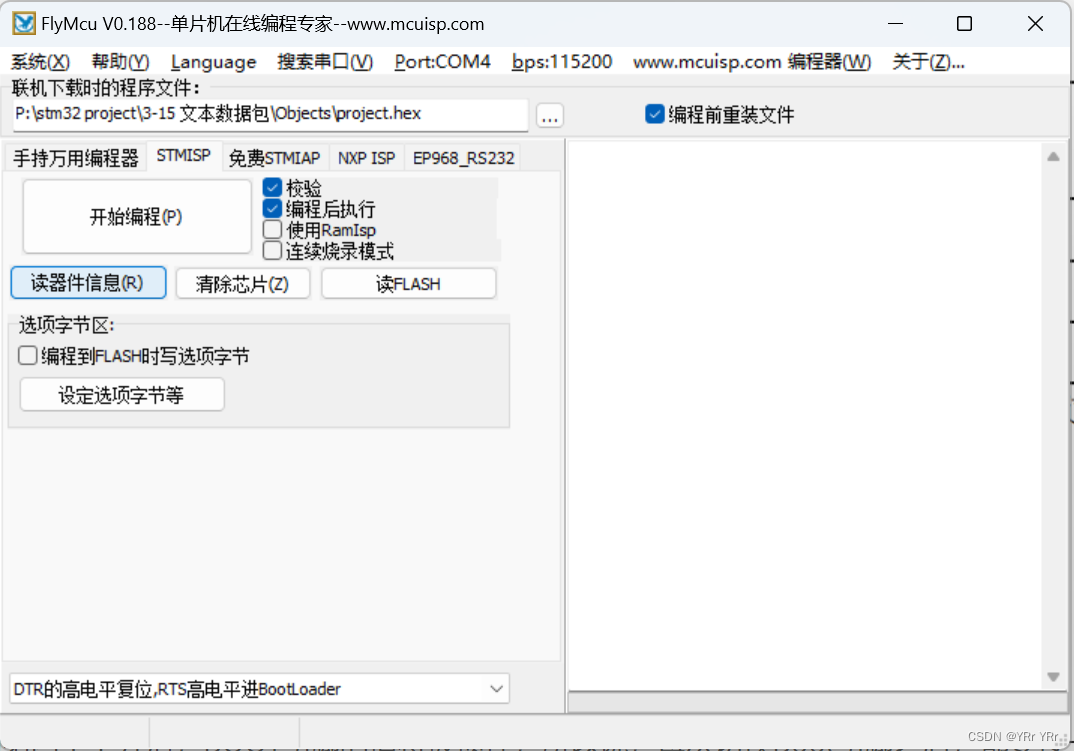

下载程序

• 搜索串口，选择我们串口通信对应的COM号，波特率默认即可
• 选择刚刚编译生成的HEX程序文件
• 开始编程，把我们想要的程序通过BootLoader刷新到主闪存
• 把Boot0置0，然后按一下复位，更新Boot引脚的配置信息，执行主程序

如需下载程序后可以立即执行，则可勾选编程后执行，并且取消勾选编程到FLASH时写选项字节

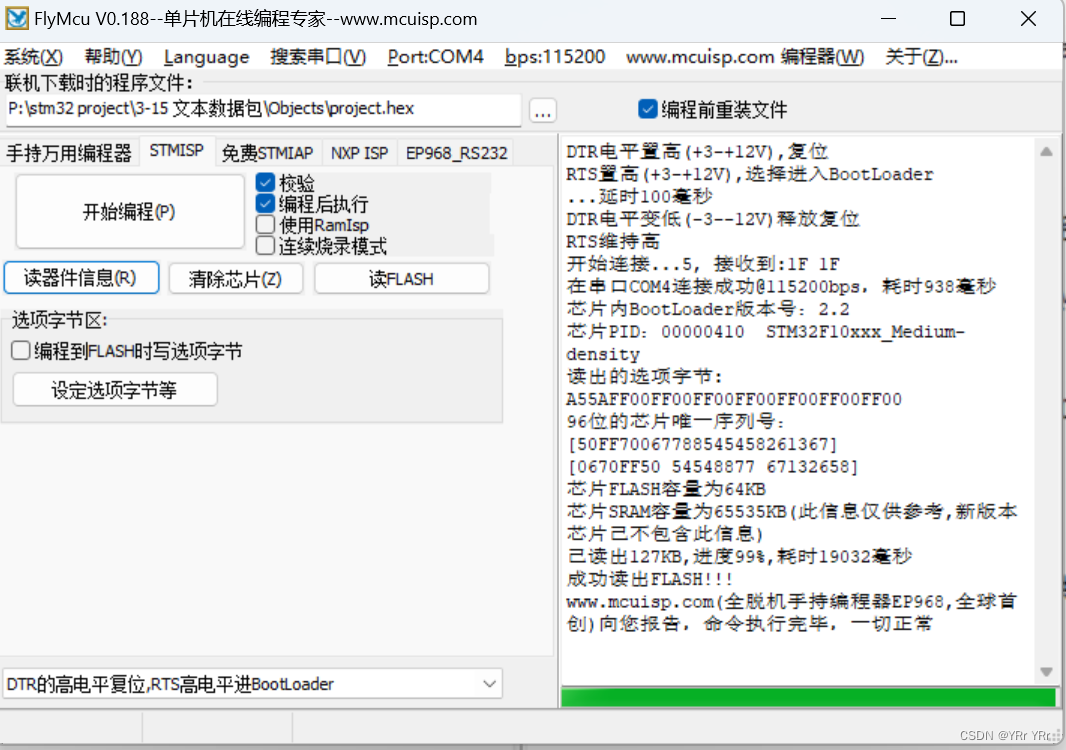

读FLASH

可以将芯片里的程序读出来（.bin格式），里面记录的就是STM32从0x0800 0000开始存储的程序数据。

• .bin格式是没有地址信息的原始数据文件
• .hex格式是有地址信息的

比如你看到别人用STM32做了一个产品，你觉得不错，就可以抄一下他的PCB板，然后程序文件，又可以通过FlyMcu读取出来，这样就可以借鉴别人的产品了

不过STM32可以配置读保护

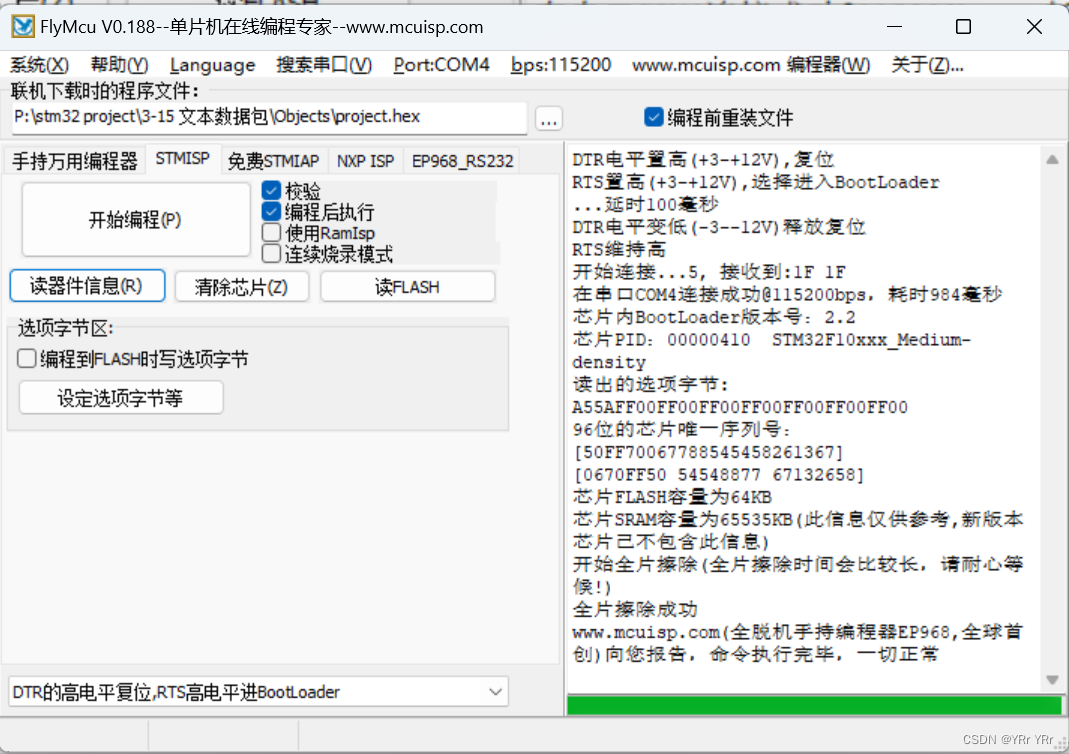

清除芯片

可以把主程序区域全部擦除，擦除之后，所有的数据都是FF

读取器件信息

将芯片的序列号，FLASH容量，SRAM容量等信息读取出来

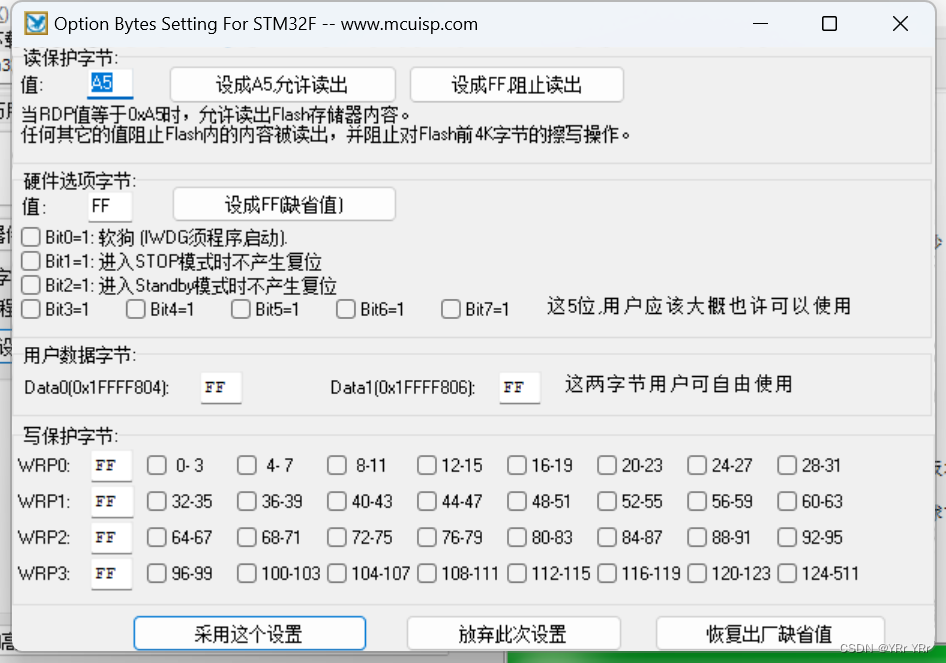

选项字节

存储一些独立于程序代码的配置参数

配置读保护

• 设成A5允许读出，设成FF阻止读出
• 如果设置成阻止读出，那么再回到Keil下载程序时就会失败，需要取消读保护后在进行下载（取消读保护时，会同时清空芯片的程序，这样程序就不会被偷走了）

• 无论程序怎么更新，选项字节的数据都可以不变，可以用这些字节来存储不随程序变化而变化的参数
• 选项字节可以使用上位机很方变地修改，在上位机中可以直接修改选项字节的内容

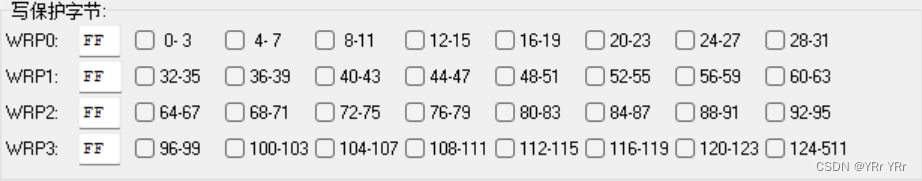

配置写保护

比如在主程序最后几页写了一些自定的数据，不想在下载的时候被擦除了，就可以把最后几页设置写保护锁起来，设置写保护之后，就无法再写了，如果想再次写入，需要先解除写保护

数据，不想在下载的时候被擦除了，就可以把最后几页设置写保护锁起来，设置写保护之后，就无法再写了，如果想再次写入，需要先解除写保护
