设备建模 | 关于三角面的计算原理

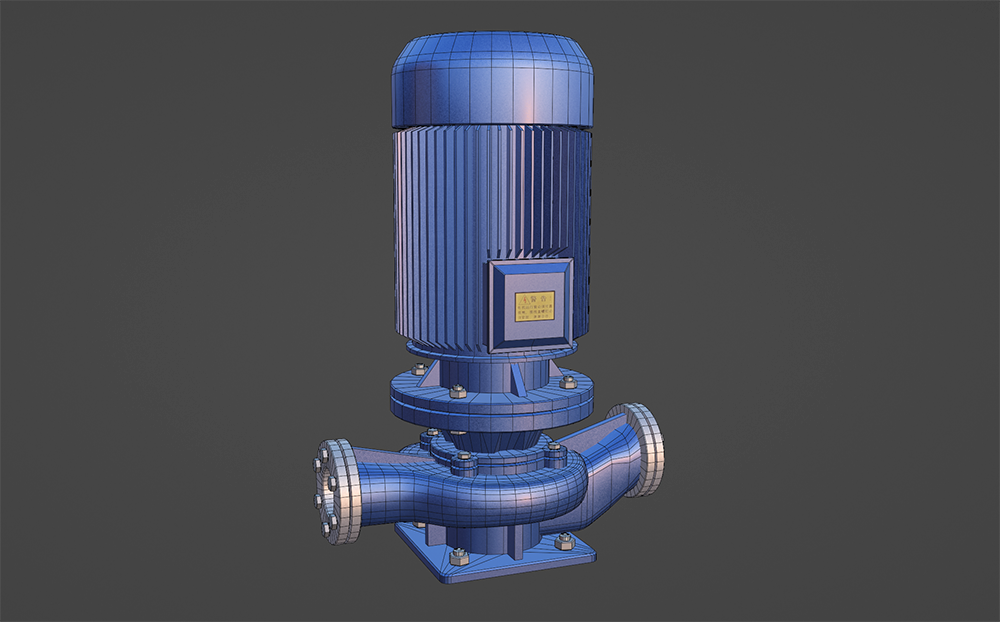

为什么说三角面（Mesh）是3D模型的“像素”

在 3D 建模中，三角面（Triangle Face） 是构成模型的最小单位，就像图片的像素一样，它决定了模型的精度和性能。无论是 3ds Max、Blender 还是 Cinema 4D（C4D），最终渲染的模型都是由无数三角面组成的。

为什么三角面数很重要？

• 渲染速度 ：三角面越多，GPU 计算压力越大，帧率可能下降。
• 文件大小 ：面数越多，模型文件越大，加载越慢。
• 优化需求 ：游戏、智慧城市、工业仿真等领域需要控制三角面数。

本文将从 3D 软件（3ds Max/Blender/C4D）的 Mesh 原理 出发，解析三角面的计算规则，并教你如何统计和优化面数。

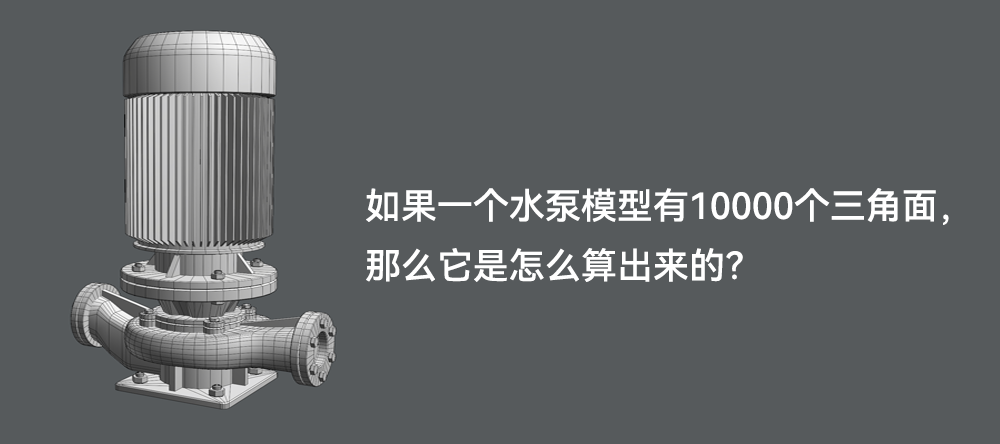

讲解之前，先抛出一个问题：如果一个水泵模型有10000个三角面，那么它是怎么算出来的？

一、3D 软件中的 Mesh 结构：顶点、边、面的关系

在 3ds Max、Blender、C4D 中，3D 模型的基本结构是 Mesh（网格） ，由以下元素构成：

1. 顶点（Vertex） ：3D 空间中的一个点（x, y, z）。
2. 边（Edge） ：连接两个顶点的线。
3. 面（Face） ：由 3 条或 4 条边组成的多边形（三角面或四边面）。

1. 为什么最终都是三角面？

• 渲染管线只认三角面 ：GPU 渲染时，所有多边形（包括四边面、N-gon 面）都会被拆解成三角面。
• 三角面的稳定性 ：三个点永远共面，不会扭曲，而四边面在变形时可能产生 “折叠”。

示例 ：

• 一个 四边面（Quad） 会被拆成 2 个三角面 。
• 一个 N-gon 面（如五边形） 会被拆成 N-2 个三角面 （五边形 → 3 个三角面）。

二、水泵模型为什么有 10000 个三角面？

1. 三角面数的计算原理

假设水泵模型由以下部分构成：

部件	原始面类型	三角面数计算	最终三角面数
泵体外壳	2,000 个 Quad	2,000×2 = 20,000	4,000
螺丝孔（20 个）	每个 50 个三角面	20×50 = 1,000	1,000
内部齿轮	1,000 个 N-gon	1,000×（平均 4 个三角面）=4,000	4,000
管道接口	1,000 个三角面	直接计算	1,000
总计			10,000

为什么实际是 1 万？

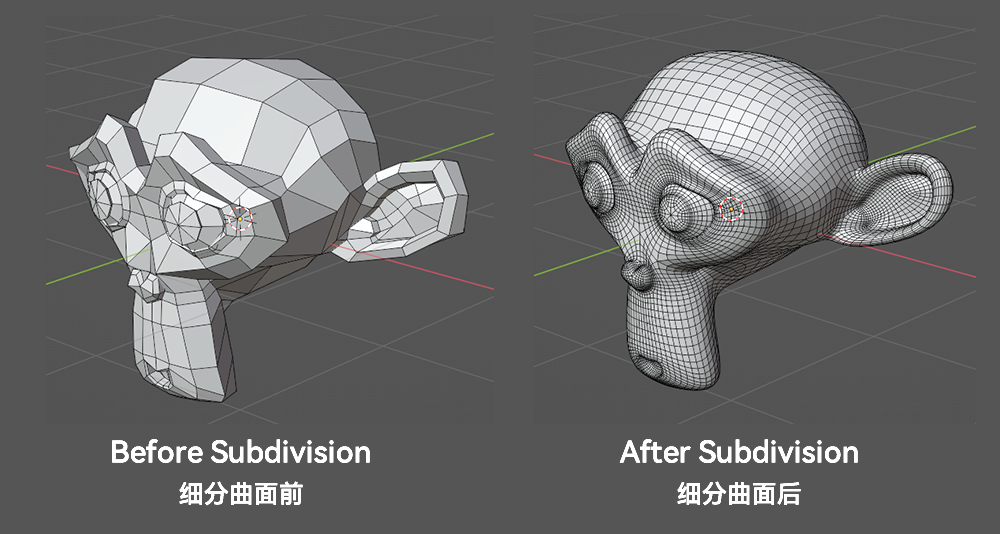

• 曲面细分（Subdivision） ：光滑曲面会增加三角面数（如涡轮叶片）。
• 高精度雕刻（Sculpting） ：细节雕刻会生成密集三角面（如锈蚀纹理）。
• 布尔运算（Boolean） ：切割操作会产生额外三角面。

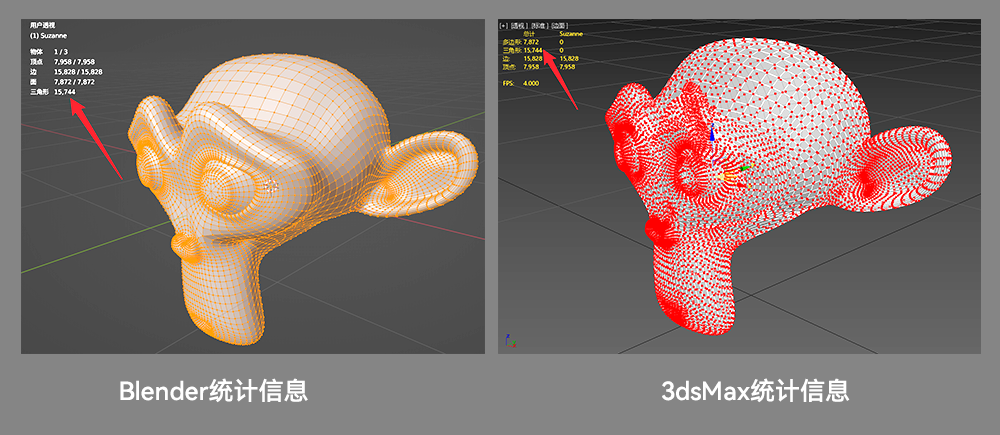

2. 如何在 3D 软件中统计三角面数？

（1）3ds Max

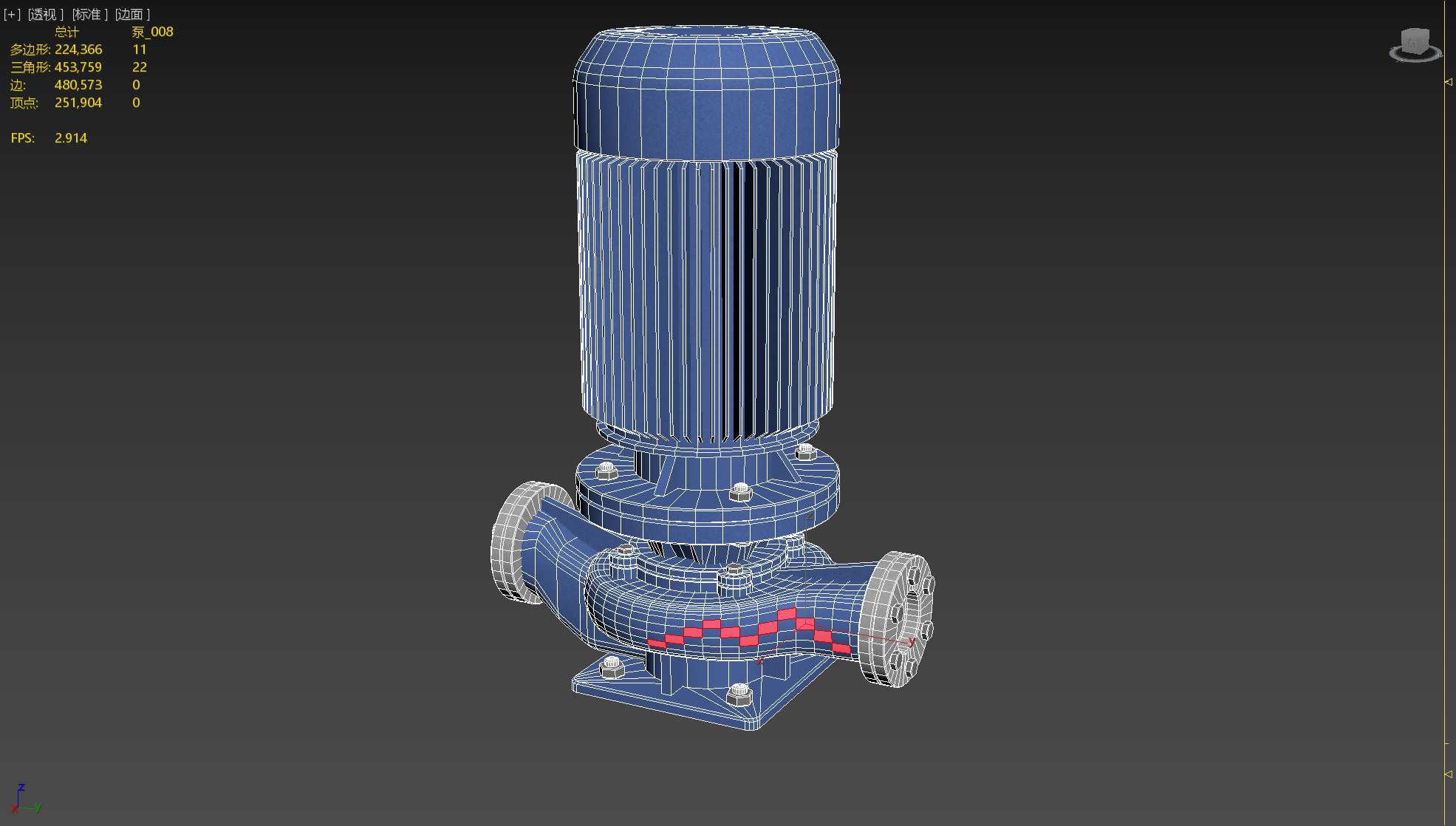

• 选择模型 → 按 7 键 → 查看统计信息中的 Triangles 。
• 或使用 ProOptimizer 工具分析面数。

（2）Blender

• 进入 Edit Mode → 顶部菜单栏点击 Mesh > Statistics → 查看 Tris 。
• 或使用 Decimate Modifier 预览优化后的面数。

（3）Cinema 4D（C4D）

• 选择模型 → 按 Shift + F10 → 查看 Polygon Count 中的 Triangles 。
• 或使用 Poly Reduction 工具优化。

三、如何优化高三角面数模型？

1. 减少三角面的 5 种方法

方法	适用场景	效果	操作示例（Blender）
Decimate（减面）	高精度机械模型	减少 50%-90% 面	Modifier > Decimate
Retopology（重拓扑）	雕刻模型	优化布线	Sculpt Mode > Retopo
LOD（多细节层次）	游戏 / 智慧城市	动态降面	导出多个精度版本
删除隐藏面	建筑内部结构	减少冗余面	选择内部面 → 删除
实例化（Instancing）	重复物体（螺丝、螺母）	复用模型	Alt + D 复制

2. 优化案例：水泵模型从 35 万面降到 5 万面

步骤 ：

1. 使用 Decimate Modifier（Blender） ：设置 Ratio = 0.2 ，保留 20% 三角面（1w → 2k）。
2. 手动删除隐藏面 ：移除内部不可见结构（3k → 2k）。
3. 替换高面数螺丝 ：用低模螺丝实例化（2k+ → 1k-）。

优化前后对比 ：

优化前	优化后
2万+三角面	1万三角面
加载慢	加载快
渲染卡顿	流畅 60FPS

四、不同 3D 软件的 Mesh 处理差异

功能	3ds Max	Blender	Cinema 4D
默认面类型	四边面（Quad）为主	支持 N-gon	四边面（Quad）为主
三角化工具	Modifier > Triangulate	Mesh > Triangulate	Mesh > Triangulate
减面优化	ProOptimizer	Decimate Modifier	Poly Reduction
统计面数	按 7 键	Mesh > Statistics	Shift + F10

五、总结：三角面管理的核心原则

1. 理解模型结构 ：知道哪些部分需要高精度（如齿轮），哪些可以低模（如背景建筑）。
2. 合理使用减面工具 ：Decimate、Retopology、LOD。
3. 避免无效三角面 ：删除隐藏面，优化布尔运算。
4. 跨软件协作 ：导出时检查三角面数（如 FBX/GLTF 格式）。

一句话建议 ：

“三角面不是越少越好，而是够用就好。”
