BIM（建筑信息模型）与GIS（地理信息系统）的集成，是数字孪生、智慧城市和基础设施全生命周期管理的核心技术。然而，两者的差异（微观建筑模型 vs 宏观地理环境、工程坐标系 vs 地理坐标系、高精度语义 vs 空间拓扑）导致集成过程中面临诸多挑战。本文从数据、技术、流程三个维度，系统解析实现BIM与GIS无缝集成的七大核心步骤与关键技术方案，并提供实战案例与工具推荐。

一、理解BIM与GIS的集成价值

1. 应用场景

城市规划：将建筑BIM模型与城市GIS地形、交通、管网数据结合，模拟城市空间发展。
基础设施管理：桥梁、地铁等BIM模型叠加GIS地质数据，实现病害监测与风险预警。
应急响应：建筑内部BIM疏散路线与GIS实时路况联动，优化救援路径。

2. 核心需求

空间对齐：模型在GIS场景中的精准定位（坐标一致性）。
语义互通：BIM构件属性（如墙体材料）与GIS要素（如用地类型）的关联。
动态交互：BIM设计变更实时同步至GIS平台，支持决策更新。

二、BIM与GIS集成的七大技术挑战

挑战	具体问题
坐标系差异	BIM使用局部工程坐标系，GIS依赖全球/区域地理坐标系，导致模型偏移。
数据格式异构	BIM格式（IFC、RVT）与GIS格式（SHP、GDB、3DTiles）互不兼容。
语义鸿沟	BIM的构件属性（如“防火门”）无法直接映射到GIS要素分类体系。
精度与尺度冲突	BIM毫米级细节与GIS米级地形数据融合时，存在渲染性能与精度矛盾。
动态更新同步	BIM设计变更后，GIS平台需快速响应更新，避免数据版本混乱。
可视化性能瓶颈	大规模BIM模型（数十万构件）与GIS三维场景叠加时，加载卡顿、渲染延迟。
标准与规范缺失	行业缺乏统一的BIM-GIS集成标准，导致跨平台数据互通困难。

三、无缝集成的七大技术方案

1. 坐标系统一：从局部到全球的空间对齐

关键技术：

七参数坐标转换：通过平移（ΔX, ΔY, ΔZ）、旋转（ω, φ, κ）、缩放（Scale）参数，将BIM局部坐标系转换为GIS地理坐标系（如CGCS2000）。
高程基准校正：将BIM的相对标高转换为GIS的椭球高（EGM96或EGM2008模型）。

工具支持：

FME：支持IFC转GIS格式并自动转换坐标。
Revit插件：通过GeoReference插件直接赋予BIM模型经纬度坐标。

2. 数据格式转换：打通IFC与GIS三维格式

流程：
BIM模型（RVT/IFC）→ 中间格式（IFC/CityGML）→ GIS格式（3DTiles/S3M/Cesium3DTiles）

工具链：

IFC到CityGML转换：使用IfcConvert、FME或开源工具IfcOpenShell。
轻量化与优化：通过Cesium ion、SuperMap iDesktop简化模型三角面片与纹理。

3. 语义映射：构建BIM-GIS语义桥梁

方法：

IFC与CityGML映射：基于ISO 19166标准，将IFC构件（如IfcWall）映射为CityGML的BuildingPart。
自定义属性扩展：在GIS数据模型中添加BIM属性字段（如SuperMap UDB支持动态Schema扩展）。

示例：

<!-- CityGML中的BIM属性扩展 -->
<bim:Wall xmlns:bim="http://bim-schema.org">
  <bim:Material>混凝土</bim:Material>
  <bim:FireRating>2小时</bim:FireRating>
</bim:Wall>

4. 多尺度数据融合：LOD与分块加载

策略：

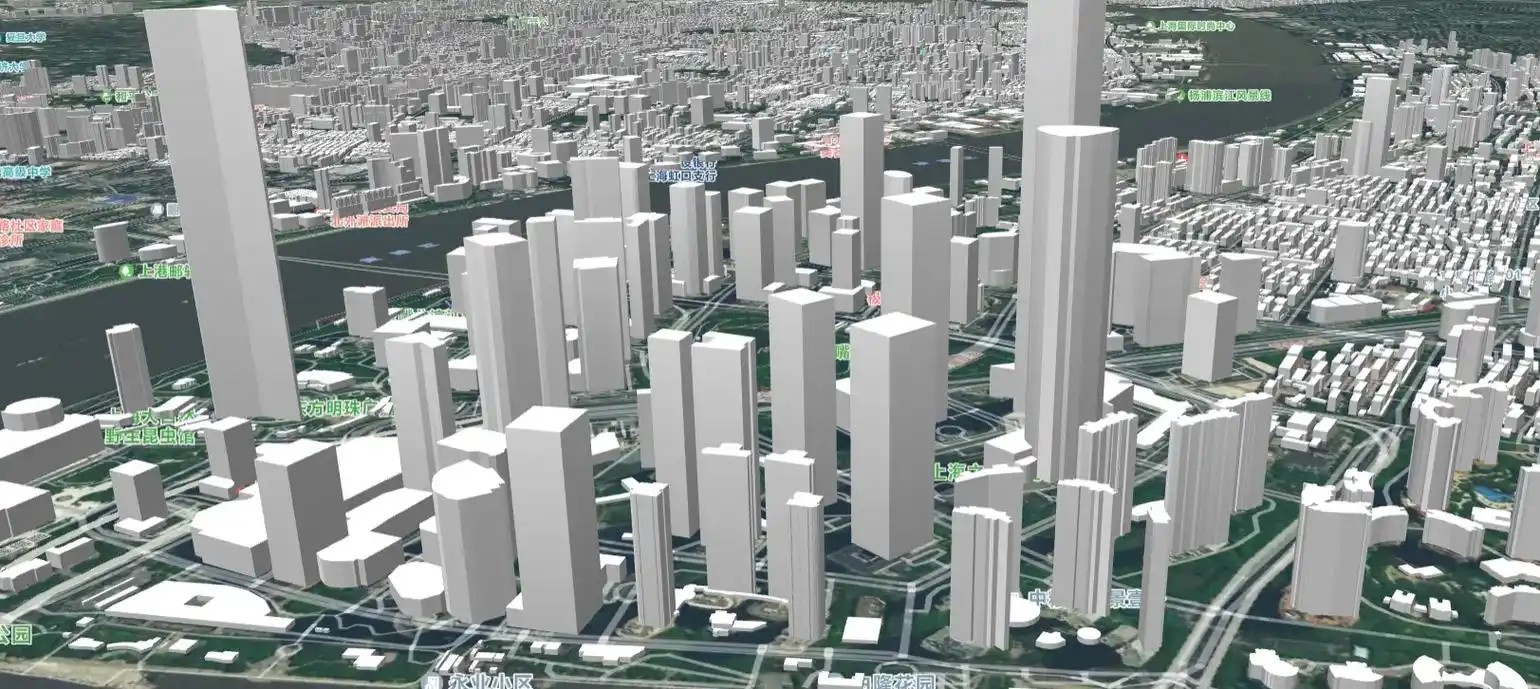

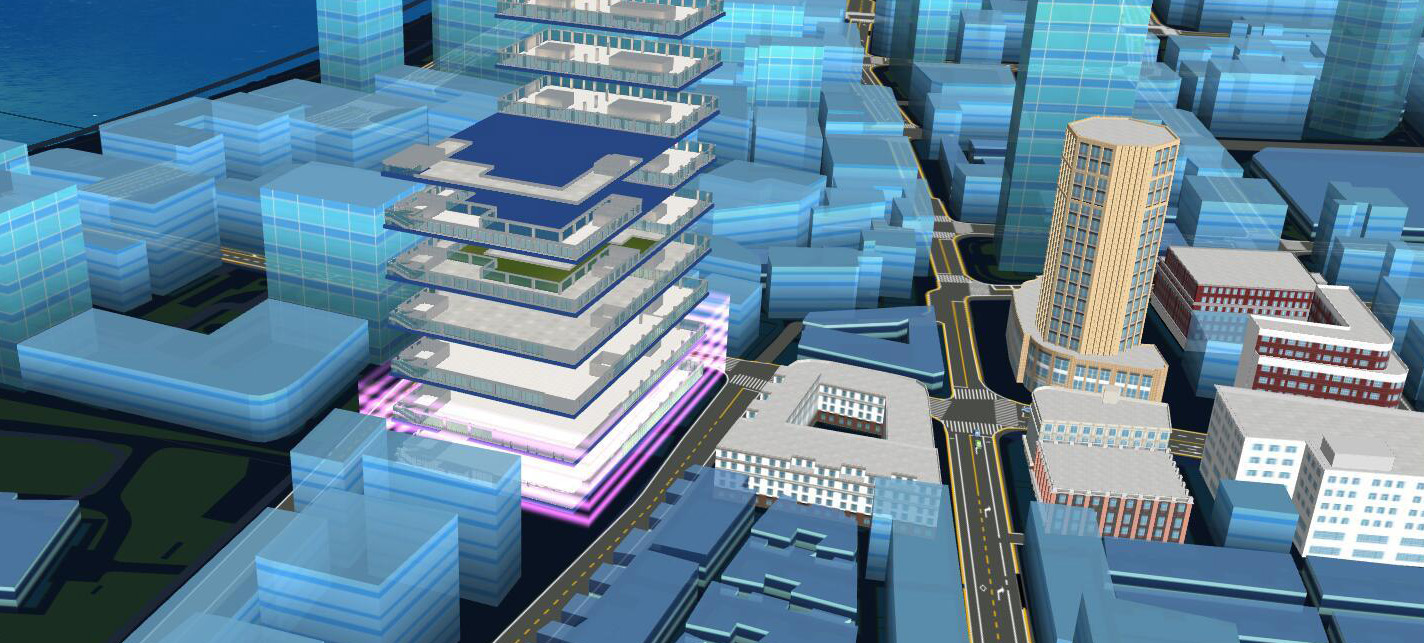

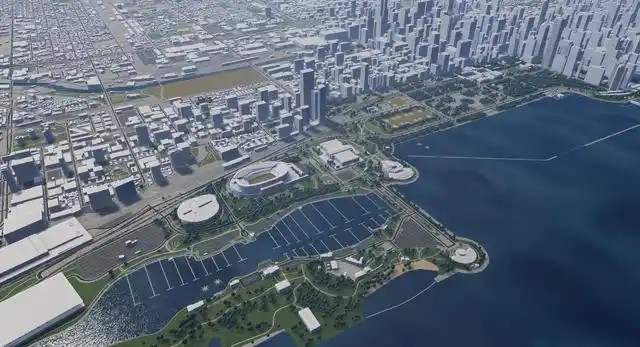

LOD（多细节层次）：在GIS平台中按视点距离动态加载BIM细节（如远景显示建筑轮廓，近景展示内部管道）。
空间分块：将大型BIM模型按楼层或功能区切分，按需加载（如OSGB分块技术）。

工具：

Cesium 3D Tiles：支持LOD与流式加载。
Unreal Engine Datasmith：实现BIM模型的高性能可视化。

5. 动态更新与版本控制

技术方案：

增量更新：通过BIM轻量化引擎（如Bentley iModel）提取变更数据，推送至GIS平台。
Git-LFS：管理BIM与GIS数据版本，记录变更历史。

平台支持：

Autodesk BIM 360 + ArcGIS Online：云端协同更新。

6. 性能优化：轻量化与渲染加速

关键步骤：

模型轻量化：删除隐藏构件、简化几何网格（Meshlab、Blender）。
实例化渲染：对重复构件（如门窗）进行GPU实例化渲染，减少Draw Call。
WebGL优化：使用glTF 2.0格式，支持压缩纹理与Draco几何压缩。

7. 标准与规范落地

遵循标准：

ISO 19166:2021：定义BIM到GIS的概念映射（B2GM）。
OGC CityGML 3.0：支持BIM语义的三维城市模型标准。

国内实践：

《CIM基础平台技术标准》要求BIM与GIS采用统一时空基准。

四、工具链推荐

功能	推荐工具
BIM-GIS格式转换	FME、IfcConvert、SuperMap iDesktop
坐标转换	GeoReferencer for Revit、ArcGIS Project Tool、PyProj
语义映射	Semantic Manager（FME）、BIMserver
可视化平台	CesiumJS、SuperMap iClient3D、Unreal Engine
云协同平台	Autodesk BIM 360 + ArcGIS Online、腾讯云CIM底座
