在智慧园区的3D建模中，无论是建筑外观、道路规划，还是地下管线，最终都是由三角面（Triangles）构成的。三角面是3D模型的最小渲染单元，它的计算方式直接影响模型的精度、渲染效率、存储大小。

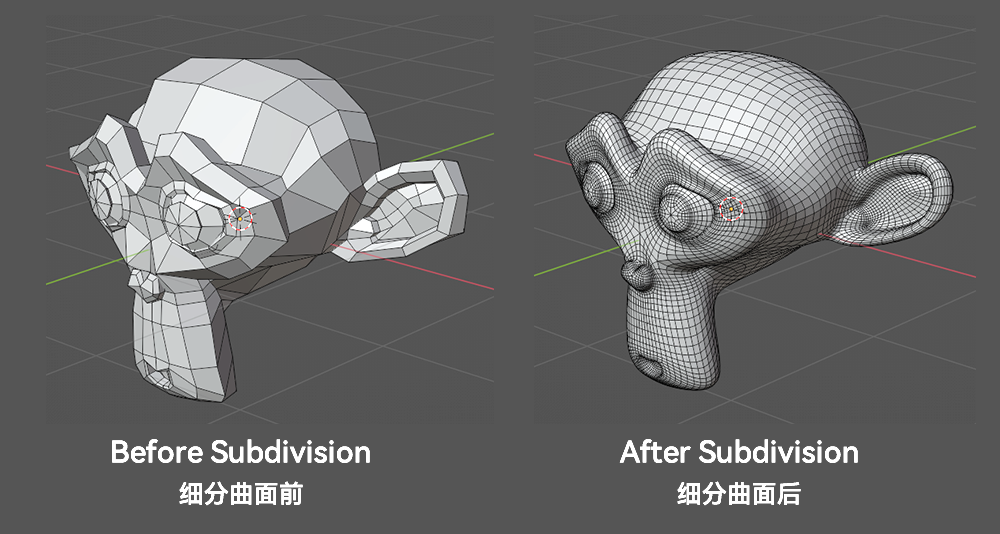

精度：三角面越多，模型越精细，但计算量也越大。
性能：三角面越少，渲染越快，但可能丢失细节。
存储：三角面的数据结构决定模型文件大小，影响加载速度。

本文从智慧园区建模的实际需求出发，解析三角面的计算原理，并给出优化策略，帮助工程师在精度和性能之间找到最佳平衡。

一、三角面是如何构建3D模型的？

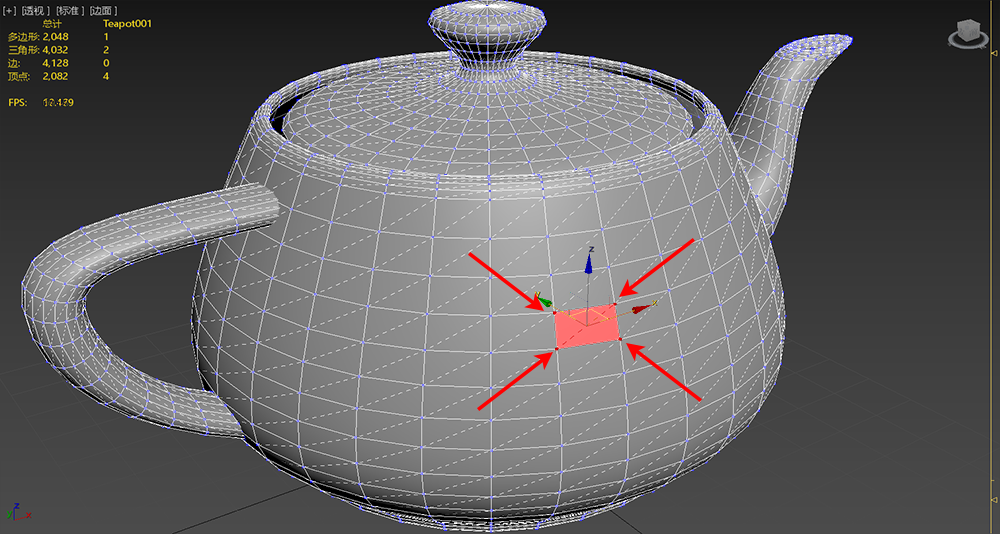

1. 三角面的基本概念

3D模型由 顶点（Vertex）和 三角面（Triangle）组成：

顶点（Vertex）：三维空间中的一个点（x, y, z）。
三角面（Triangle）：由3个顶点连接而成的平面。

2. 三角面的数据结构

在计算机中，三角面通常用索引（Index）存储，而不是直接存储所有顶点坐标，以减少冗余数据。

示例（OBJ格式）：

# 顶点坐标
v 0.0 0.0 0.0
v 1.0 0.0 0.0
v 0.0 1.0 0.0

# 三角面（引用顶点索引）
f 1 2 3

优势：多个三角面可以共享相同顶点，减少存储空间。

二、智慧园区建模中的三角面计算

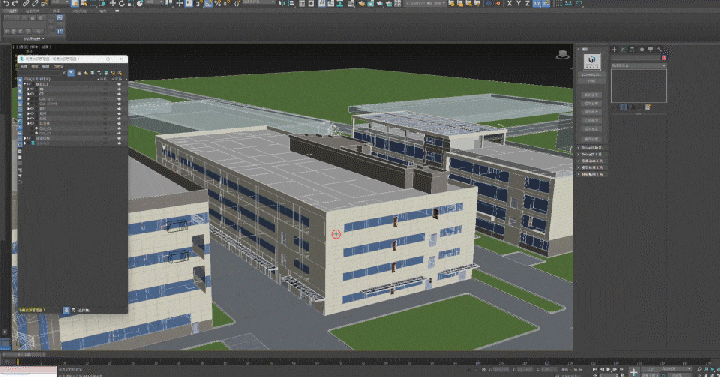

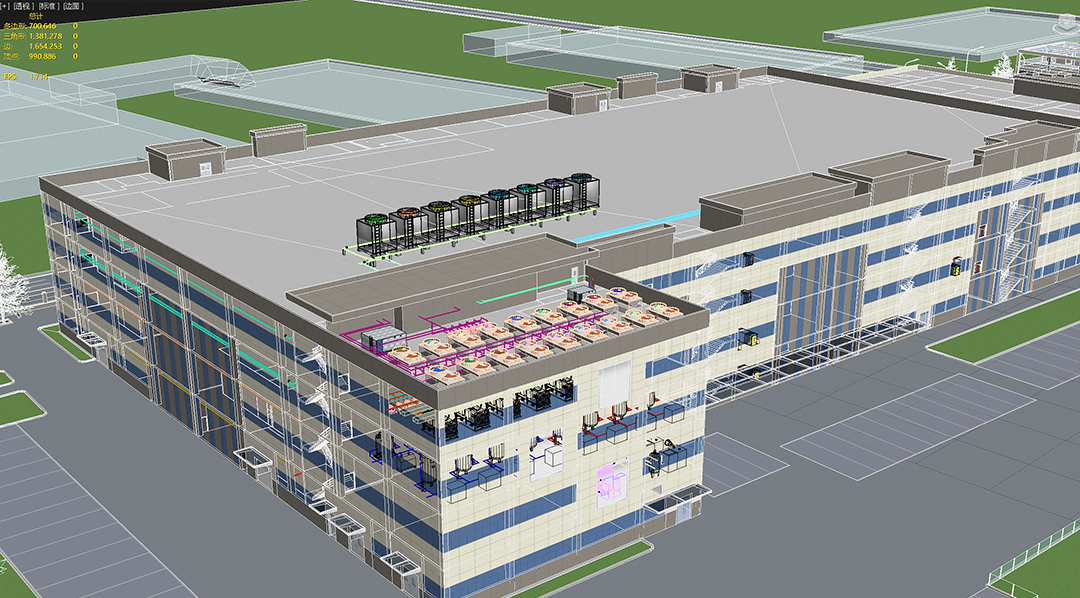

1. 建筑外立面建模

在智慧园区中，建筑外立面的三角面计算直接影响视觉效果和性能：

高精度建模：每面墙使用1000+三角面，适合近景展示。
低精度建模：仅用10-50个三角面，适合远景或地图底图。

优化策略：
✅ LOD（多细节层次）：根据视距动态调整三角面数量。
✅ 法线贴图（Normal Mapping）：用纹理模拟细节，减少三角面数量。

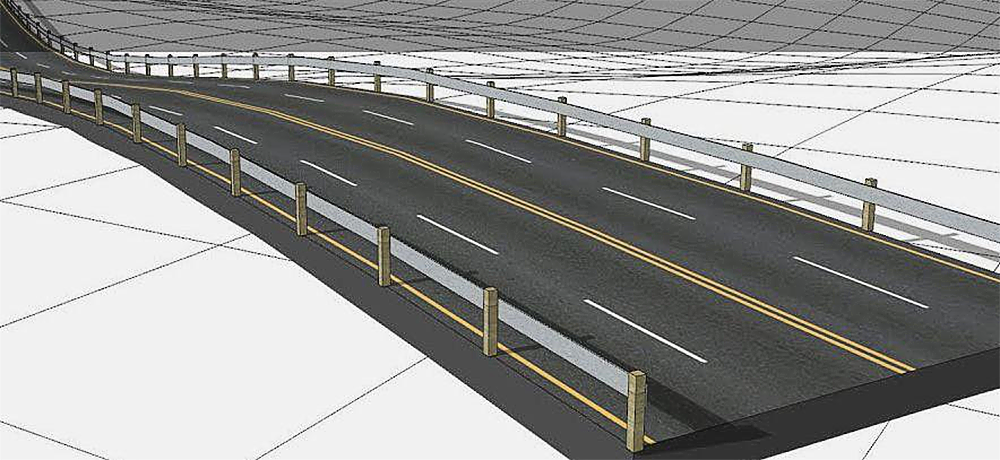

2. 道路与地形建模

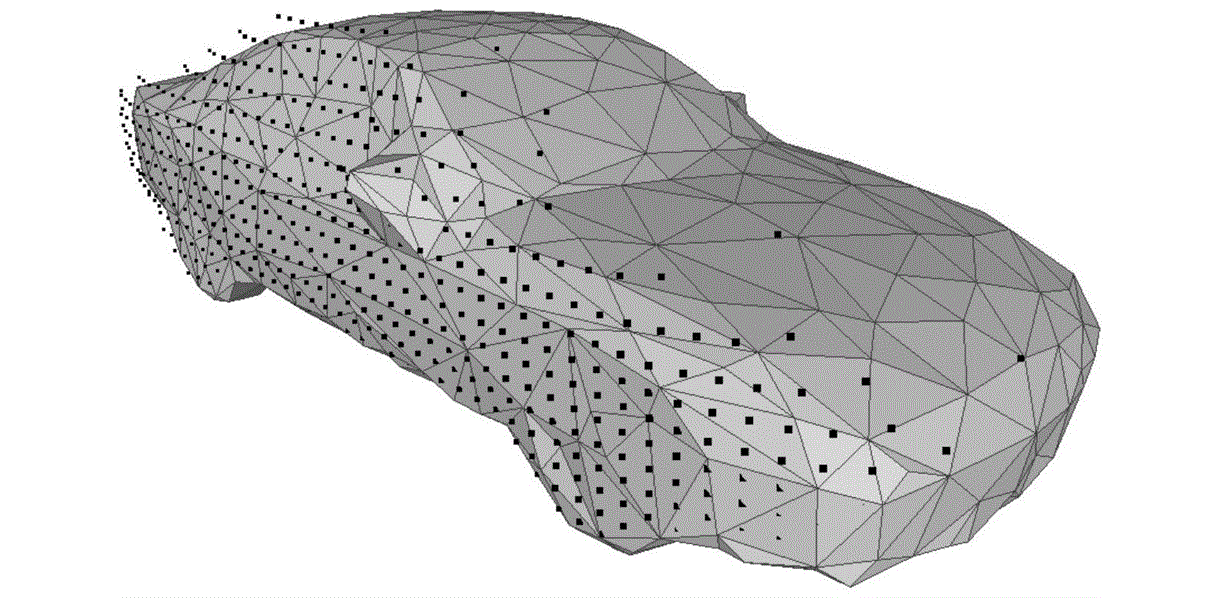

智慧园区的道路和地形通常由三角网格（TIN, Triangulated Irregular Network）构成：

三角网格的优势：

适应复杂地形（如坡道、绿化带）。
比规则网格（Grid）更节省计算资源。

优化策略：
✅ Delaunay三角剖分：避免出现“狭长三角形”，提高渲染稳定性。
✅ 动态简化算法：远距离时自动减少三角面数量。

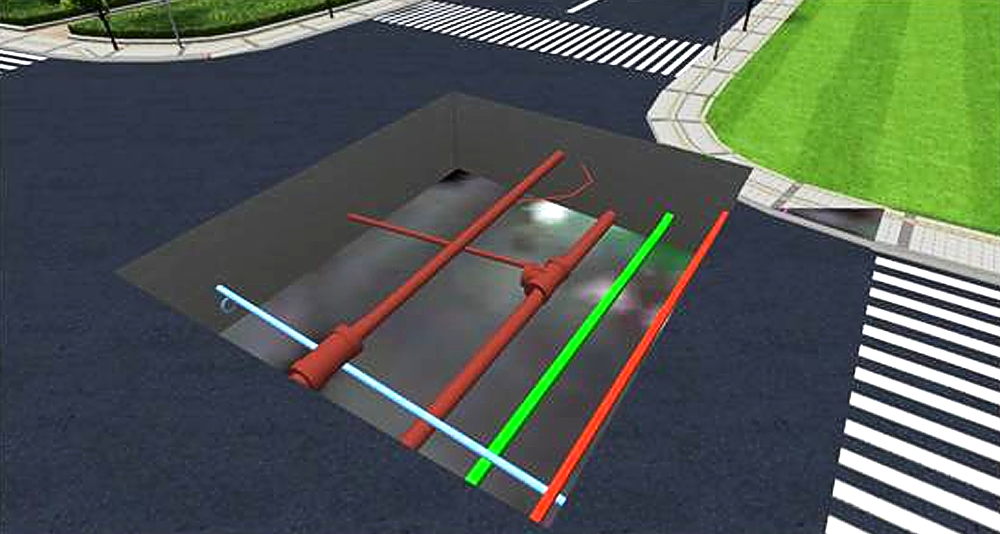

3. 地下管线建模

地下管线通常是圆柱体或方管结构，如何用三角面表示？

圆柱体的三角面计算：

圆柱侧壁由多个矩形面片组成，每个矩形再拆分为2个三角面。
顶部和底部用 三角扇形（Triangle Fan）表示。

优化策略：
✅ 减少分段数：圆柱的圆滑度由分段数决定，适当降低可减少三角面。
✅ 实例化渲染（Instancing）：相同管线复用同一组三角面数据。

三、三角面的计算优化技巧

1. 减少三角面数量的方法

方法	适用场景	效果
模型简化（Decimation）	建筑、地形	减少50%-90%三角面
LOD分级	智慧园区大场景	动态调整细节
实例化（Instancing）	重复物体（路灯、树木）	极大提升性能

2. 避免三角面计算中的常见错误

❌ 狭长三角形（Sliver Triangles）

问题：导致光照计算错误、渲染闪烁。
解决方案：使用Delaunay三角剖分或约束优化算法。

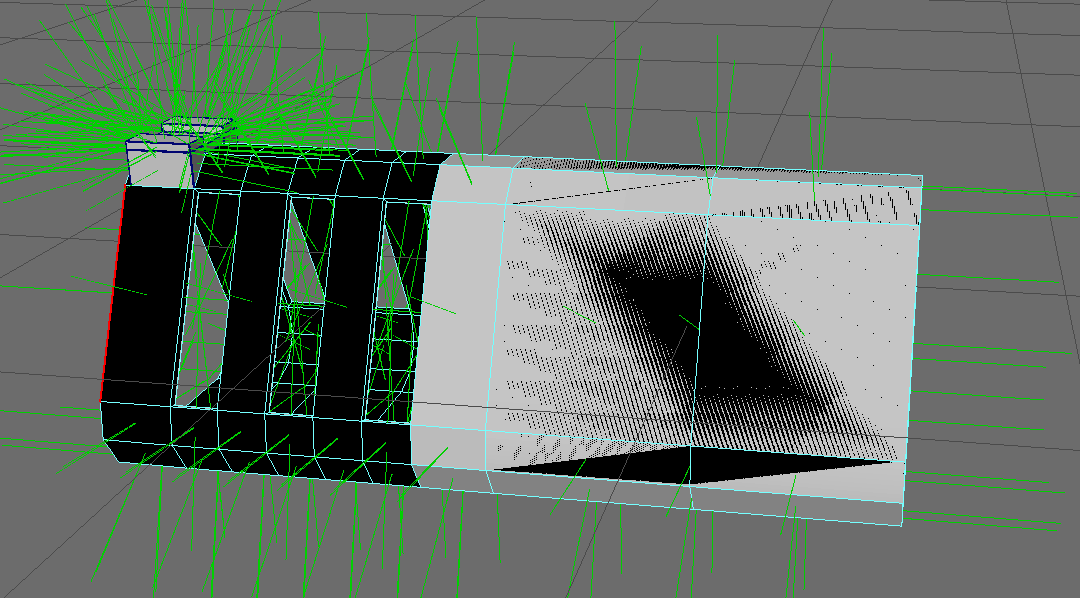

❌ 法线方向错误

问题：模型出现“黑洞”或光照异常。
解决方案：统一法线朝向（如使用面法线加权平均）。

四、实战案例：智慧园区3D模型的三角面优化

案例背景

某智慧园区需在Web端展示100栋建筑+道路+地下管线，要求：

加载速度 < 3秒
帧率 > 30 FPS

优化步骤

建筑模型简化：

使用Blender Decimate Modifier，将单栋建筑三角面从10万降至1万。

道路LOD分级：

近景：5000三角面/100米道路
远景：500三角面/100米道路

管线实例化：

相同规格的管线（如DN200水管）只存储1份三角面数据，渲染时复制。

优化结果

优化前	优化后
500万三角面	50万三角面
加载10秒	加载2秒
15 FPS	45 FPS

五、总结：智慧园区建模的三角面最佳实践

按需分配三角面：近景高模，远景低模。
使用LOD和实例化：减少重复计算。
避免狭长三角形：提高渲染稳定性。
优化法线方向：确保光照正确。

工具推荐：

建模软件：Blender（Decimate Modifier）、3ds Max（ProOptimizer）
引擎优化：Unity（Mesh Simplify）、Unreal Engine（Nanite）
Web端：CesiumJS、Three.js（BufferGeometry）

掌握三角面的计算原理，能让智慧园区的3D建模既精细又高效！
