MQ2工作原理：MQ-2型烟雾传感器属于二氧化锡半导体气敏材料，属于表面离子式N型半导体。处于2000~3000摄氏度时，二氧化锡表面吸附空气中的氧，形成氧的负离子吸附，使半导体中的电子密度减少，从而使其电阻值增加。当烟雾颗粒进入传感器时，他们会与敏感元件表明的金属氧化物（如二氧化锡发生化学反应）。这种反应会改变晶粒间的势垒，进而引起表面导电率的变化。烟雾浓度增加，导电率也会增大，导致传感器的输出电阻降低。这种电阻的变化是传感器检测烟雾浓度的关键。

主要应用在于家庭跟工厂的气体泄漏监测装置，适宜于液化气、丁烷、丙烷、甲烷、酒精、氢气、烟雾等的探测

1. 烟雾检测

当可燃气体浓度小于指定的阈值时，DO输出高电平，大于指定的阈值时则输出低电平。

2. 阈值调节

模块中蓝色的电位器是用于调节阀值，顺时针旋转，阈值会越大，逆时针越小。

3. 使用AO接口

与DO不同，AO会输出模拟信号，因此需要与单片机的ADC采样通道连接。单片机可以通过此模拟信号来获取可燃气体浓度大小。

采集MQ2烟雾输出的电压换算位烟雾浓度0~100

RS:元件在不同气体，不同浓度下的电阻值。

R0：元件在接近空气下的电阻值

转换公式

ppm = 613.9f * pow(RS/R0, -2.074f)

ppm：为可燃气体的浓度。

VRL：电压输出值。

Rs：器件在不同气体，不同浓度下的电阻值。

R0：器件在洁净空气中的电阻值。

RL：负载电阻阻值。

ADC.C

#include "ADC.h"
#include "math.h"

#define CAL_PPM 20  // 校准环境中PPM值
#define RL			5		// RL阻值
static float R0; // 元件在洁净空气中的阻值


void Adc_Init(void)//初始化函数
{
 GPIO_InitTypeDef GPIO_Initstructre;
 ADC_InitTypeDef ADC_InitStruct;
 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_ADC1,ENABLE);//使能时钟
 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);//使能io口
 GPIO_Initstructre.GPIO_Mode=GPIO_Mode_AIN;
 GPIO_Initstructre.GPIO_Pin=GPIO_Pin_2;
 GPIO_Initstructre.GPIO_Speed=GPIO_Speed_50MHz;
 GPIO_Init(GPIOA,&GPIO_Initstructre);
 GPIO_SetBits(GPIOA,GPIO_Pin_3);

 RCC_ADCCLKConfig(RCC_PCLK2_Div6);//保证不超过14M
 ADC_DeInit(ADC1);//复位ADC1
 ADC_InitStruct.ADC_ContinuousConvMode = DISABLE;//不使能连续扫描
 ADC_InitStruct.ADC_DataAlign=ADC_DataAlign_Right;//数据右对齐
 ADC_InitStruct.ADC_ExternalTrigConv=ADC_ExternalTrigConv_None;//软件触发
 ADC_InitStruct.ADC_Mode=ADC_Mode_Independent;//独立模式
 ADC_InitStruct.ADC_NbrOfChannel = 1;
 ADC_InitStruct.ADC_ScanConvMode = DISABLE;//不使用扫描模式
 ADC_Init(ADC1,&ADC_InitStruct);
 ADC_Cmd(ADC1,ENABLE);//使能指定的ADC1
 ADC_ResetCalibration(ADC1);//使能复位校准

 while(ADC_GetResetCalibrationStatus(ADC1));//等待复位校准结束

 ADC_StartCalibration(ADC1);//开启AD校准

 while(ADC_GetCalibrationStatus(ADC1));	 //等待校准结束
}

u16 Get_Adc(u8 ch)
{
 ADC_RegularChannelConfig(ADC1,ch,1,ADC_SampleTime_239Cycles5);//ADC1，通道1，配置采集周期

 ADC_SoftwareStartConvCmd(ADC1,ENABLE);//软件复位

 while(!ADC_GetFlagStatus(ADC1,ADC_FLAG_EOC));//状态发生改变

 return ADC_GetConversionValue(ADC1);//返回值

}

/********************************************
 * 1.651428	          200               *
 * 1.437143	          300               *
 * 1.257143	          400               *
 * 1.137143	          500               *
 * 1		          		600               *
 * 0.928704	          700               *
 * 0.871296	          800               *
 * 0.816667	          900               *
 * 0.785714	          1000              *
 * 0.574393	          2000              *
 * 0.466047	          3000              *
 * 0.415581	          4000              *
 * 0.370478	          5000              *
 * 0.337031	          6000              *
 * 0.305119	          7000              *
 * 0.288169	          8000              *
 * 0.272727	          9000              *
 * 0.254795	          10000             *
 *                                      *
 * ppm = 613.9f * pow(RS/RL, -2.074f)   *
 ***************************************/

void MQ2_cumlate(float RS)
{
		R0 = RS / pow(CAL_PPM / 613.9f, 1 / -2.074f);
}

float MQ2_GetPPM(void)
{
	  u16 adcx;
	  adcx=Get_Adc_Average(ADC_Channel_2,30);//ADC1,取30次的平均值
      float Vrl = 3.3f * adcx / 4096.f;//3.3v的参考电压，4096份
	  Vrl = ( (float)( (int)( (Vrl+0.005)*100 ) ) )/100;
      float RS = (3.3f - Vrl) / Vrl * RL;

      if(times<6) // 获取系统执行时间，3s前进行校准，用到了定时器
       {
		  R0 = RS / pow(CAL_PPM / 613.9f, 1 / -2.074f);//校准R0
       }
	  float ppm = 613.9f * pow(RS/R0, -2.074f);

      return  ppm;
}

u16 Get_Adc_Average(u8 ch,u8 times)//两个入口参数，通道，取平均值的次数
{
 u32 temp_val=0;
 u8 t;
 for(t=0;t<times;t++)
  {
   temp_val+=Get_Adc(ch);
   Delay_nopnms(5);
  }
 return temp_val/times;

}

time.c

#include "time.h"

uint16_t times = 0;

void TIM3_Int_Init(u16 arr,u16 psc)
{
	 TIM_TimeBaseInitTypeDef TIM_TimeBaseInitSture;
	 NVIC_InitTypeDef NVIC_InitStructure;


     RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3,ENABLE);//定时器3，时钟

	 TIM_TimeBaseInitSture.TIM_Period = arr;//自动装载值
	 TIM_TimeBaseInitSture.TIM_Prescaler = psc;//预分频系数
	 TIM_TimeBaseInitSture.TIM_CounterMode = TIM_CounterMode_Up;//向上计数
	 TIM_TimeBaseInitSture.TIM_ClockDivision = TIM_CKD_DIV1;

	 TIM_TimeBaseInit(TIM3,&TIM_TimeBaseInitSture);//定时器3

     TIM_ITConfig(TIM3,TIM_IT_Update,ENABLE);//定时器3，更新中断，使能

	 NVIC_InitStructure.NVIC_IRQChannel = TIM3_IRQn;  //TIM3中断
	 NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;  //先占优先级0级
	 NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;  //从优先级3级
	 NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道被使能
	 NVIC_Init(&NVIC_InitStructure);  //根据NVIC_InitStruct中指定的参数初始化外设NVIC寄存器

     TIM_Cmd(TIM3,ENABLE);
}

void TIM3_IRQHandler(void)//中断函数，0.5秒中断一次
{
	if(TIM_GetITStatus(TIM3,TIM_IT_Update) != RESET)//判断状态
	 {
		 TIM_ClearITPendingBit(TIM3,TIM_IT_Update);//清除中断待处理位
		 times++;
	 }
}

main

int main(void)
{


	//此处代码只执行一次
	LED_Config();
	KEY_Config();
	BEEP_Config();
//	OLED_Config();
	USART_Config(115200);
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	Adc_Init();
	TIM3_Int_Init(5000,7200);

	OLED_ShowString(0,1,"AD:");
	while(1)
	{


		printf("AD值：%d\r\n",Get_Adc(2));
		printf("烟雾浓度为:%.2f ppm\r\n", MQ2_GetPPM());//计算烟雾浓度并通过串口打印
		Delay_nopnms(100);

		}
}

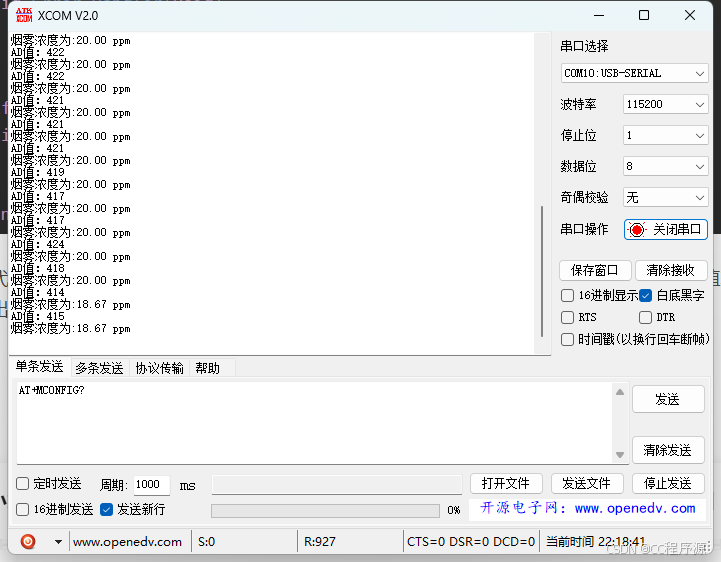

运行结果
