目录
一、通信工程的工程作业安全
1、施工安全技术规范
(1)树立安全生产指导思想为了建立健全公司安全生产的自我约束机制,加强对职工的安全生产的理念教育,以遏制和减少重大通信事故及伤亡事故为重点,公司应强化安全生产法制建设,树立“安全第一、预防为主”的思想。茯动做前评口]
(2)完善安全生产管理体系水人计平处的
首先公司建立内部的安全生产管理机制及管理体制,明确管理层次、设置必要的管理机构和合理配置专业人员;安全生产管理体系应由决策层、管理层和执行层组成,决策层对公司的固有危险具有定量认识,掌握各种事故隐患的分布情况,对于出现的事故隐患和发生的事故能及时做出治理和处理的决策。各职能部门作为安全生产管理体系的管理层,对本部门所承担的相应的安全生产管理职能负责。各施工队作为通信生产基层单位是安全生产管理体系的执行层,是直接从事生产运作的部门,须及时处理随机出现的事故和处理安全生产事故。
(3)建立安全生产责任制度
责任制是所有公司安全生产管理的灵魂,没有责任制就没有管理,公司应严格各级、各个环节的责任制度,加强考核和督促检查,切实把安全生产责任制贯彻到公司管理的全过程。公司建立安全生产责任制体系应首先建立安全生产自我约束机制,安全生产自我约束机制包括组织自我约束机制和个人自我约束机制两个系统。无论组织和个人都必须提高安全生产的自我约束力,真正做到落实责任,尽职尽责。未脊进丑词黍界心在
(4)严格安全生产监督检查机制
公司只有经常开展安全生产监督检查,才能及时发现生产过程中安全状况的各种变化和隐患,及时采取整改措施,以避免或减少工伤事故的发生。各基层单位以“谁主管,谁负责”的原则,建立自我管理和自我监督机制。而其上一层的安全生产职能管理部门则对其安全生产目标责任制进行监督检查,并做到“依法行事、有法必依、违法必究、执法必严”。同时帮助被监督对象改进工作、消除事故隐患、提高安全生产意识、增强责任感和使命感,完善并认真执行安全生产规章制度。
(5)加强全员安全生产素质教育
公司应定期召开安全会议,组织员工进行安全技能培训及安全生产教育。安全生产教育包括:方针政策教育、法规制度教育、安全技术教育以及典型经验、事故教训、劳动纪律教育等。企业通过对职工的安全生产教育,帮助职工掌握通信业生产规律、特点和劳动保护科学管理及安全生产操作技术,不断学习和推广科学知识及新技术、新操作方法,我高公司员工的工效、公司的效益和生产技术水平。
2、安全施工流程
1.一般工程安全施工流程erer

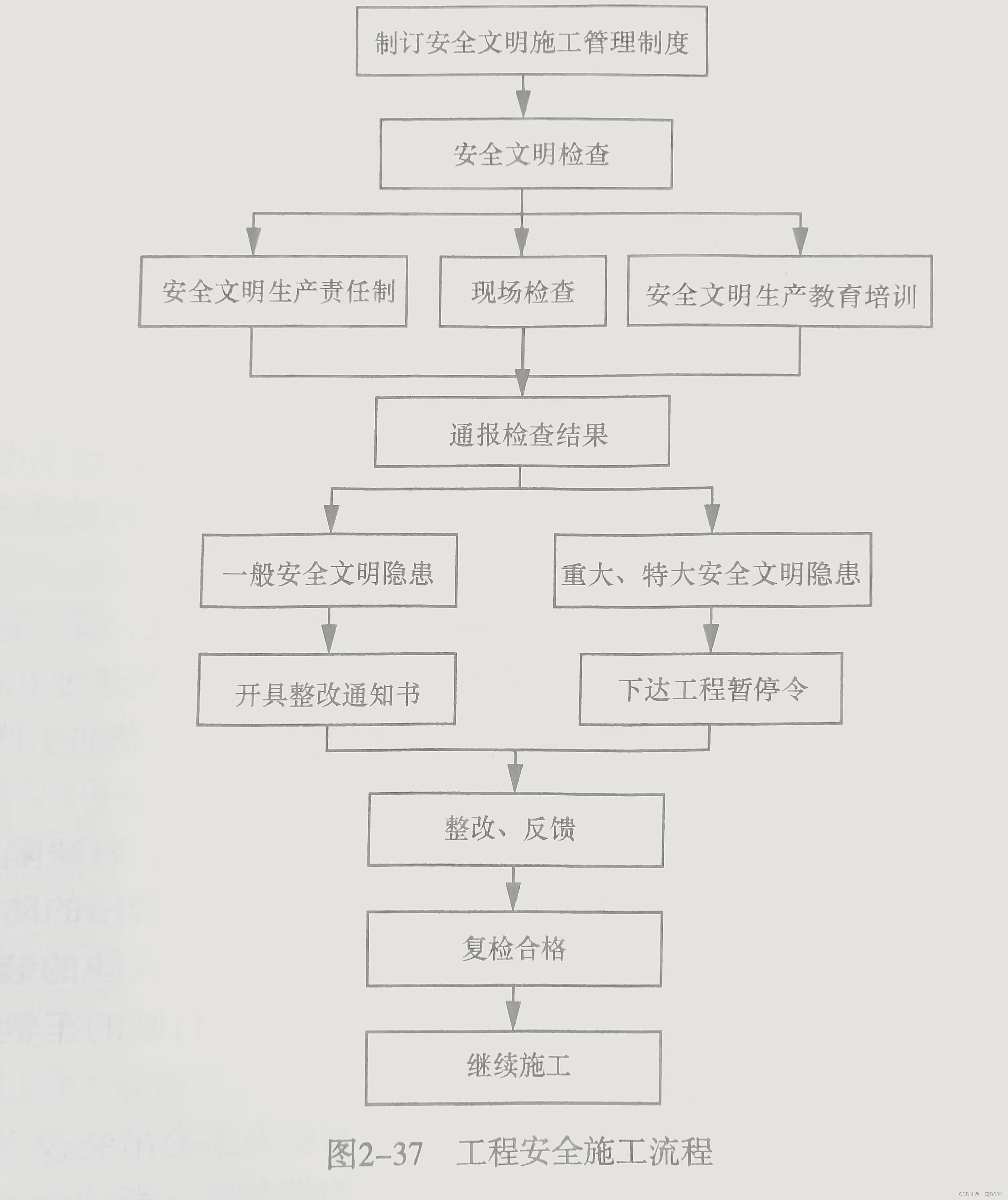

工程安全施工流程如图2-37所示,施工人员应了解作业场所和工作岗位存在的危险因素、防范措施及施工应急措施;作业班组负责人在每天开工前,应进行班前安全讲话,向作业人员强调安全注意事项。
工程项目施工必须实行安全技术逐级交底制度,并纵向延伸到全体作业人员。①
安全技术交底的主要内容包括以下几点:
①工程项目的施工作业特点和危险因素;②针对危险因素制定的具体预防措施;③相应的安全操作规程和标准;④在施工生产中应注意的安全事项;⑤发生事故后应及时采取的应急措施。
二、室外基站通信工程建设
1、基站工程类被介绍
根据运营商项目投资的角度来划分,移动通信基站建设项目可分为:新建站、扩容站、搬迁站和分裂站。
1.新建站
无线设备全部为新增设备的站点称为新建站,其包含室外大站、室内大站、室内微蜂
窝、
室外微蜂窝。
运营商网络建设模式有新址新建、共址新建和共享新建等情形。
新址新建:运营商新建一套基站,该基站从天馈线系统和主设备都是新安装在一个新启用的机房里,这个机房除了这套基站主系统外没有其他基站系统占用的情形。
共址新建:运营商新建一套基站,该基站从天馈线系统和主设备都是新安装在一个原本就有的机房里,这个机房除了这套基站主系统外还有运营商自身的其他基站系统。
共享新建:运营商新建一套基站,该基站的天馈线系统和主设备都是新安装在一个原本就有的机房里,但是这个机房产权是其他运营商的,这个机房除了这套基站主系统外还有其他运营商的基站系统。
跟新建相对应的概念是扩容、搬迁等。
2.扩容站
因基站话务量过大,运营商为了提高基站的网络容量,在原有的无线系统上增加载波(TRU)及相应配套设备的站点称为扩容站。
扩容一般包括两种形式:一种是随着市话务容量的增多,基站需要增加载频硬件来容纳更多的用户,这被称为基站的硬件扩容。另一种是数据业务量的增长,基站则需要增加生输带宽来容纳更多的数据流量,这被称为基站的传输扩容,或者叫业务扩容。
2、基站电源设备安装
作为通信系统的“心脏”,通信电源在通信局(站)中具有无可比拟的重要地位。它包含的内容非常广泛,不但包含48V直流组合通信电源系统,而且包括DC/DC二次模块电源、UPS不间断电源和通信用蓄电池等。通信电源的核心基本一致,都是以功率电子为基础,通过稳定的控制环设计,再加上必要的外部监控,最终实现能量的转换和过程的监控。通信设备需要电源设备提供直流供电。

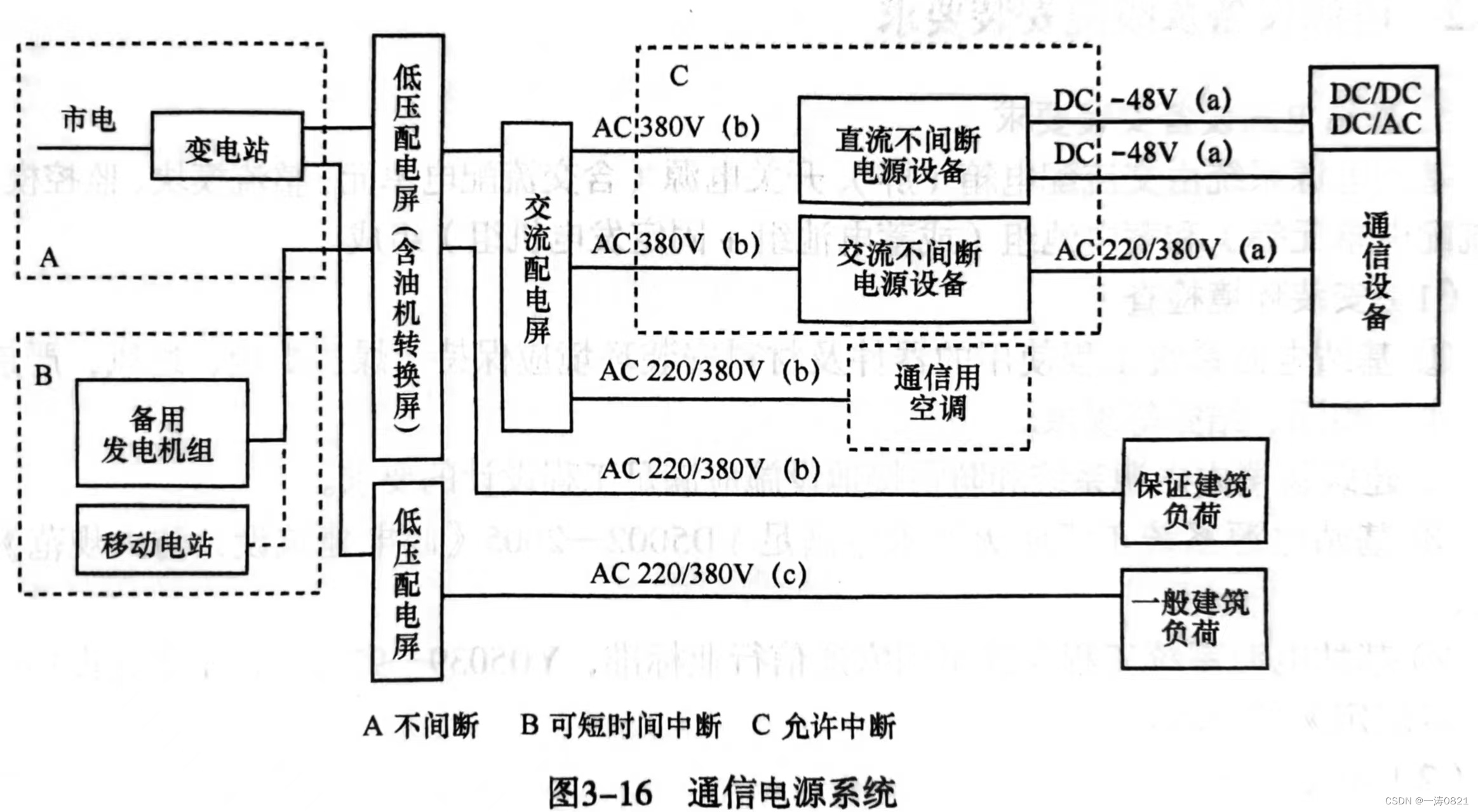

通信局(站)的电源系统由交流供电系统、直流供电系统和接地系统组成,如图3-16所示。
3.基站防雷接地
①基站内的各类接地线的截面积应根据最大故障电流和机械强度选择。
②一般设备(机架)的接地线应使用截面积不小于16mm的多股铜线
③光缆金属加强芯和金属护层应在分线盒内可靠接地,并将截面积不小于16mm²的多股铜线引到总接地汇集线上。光传输机架设备或子架的接地线应使用截面积不小于10.mm的多股铜线。
④基站智能动环监控单元(FSU)、数据采集器、光端机、BBU等小型设备的接地线在单独安装时,应采用截面积不小于4mm²的多股铜线,当被安装在开放式机架内时,店采用截面积不小于2.5 mm²的多股铜线,这些铜线被连接到本机架的接地汇集线上,然后再用16mm²的多股铜线将机架接地汇集线连接到室内总接地汇流排上。
⑤接地线中严禁加装开关或熔断器。
⑥接地线布放时应尽量短直,多余的线缆应截断,严禁盘绕。
⑦应确保接地线两端的连接点的电气接触良好
⑧接地汇集线引出的接地线应被设有明显标志。
三、室内分布系统工程施工
1.馈线制作与安装
(1)工具
馈线制作工具有:馈线线接头、馈线切割刀、馈线安全刀、小金属丝毛刷、固定尺寸或大号活动扳手、小号扁锉刀、细齿小手锯、接头扩孔器。
(2)方法

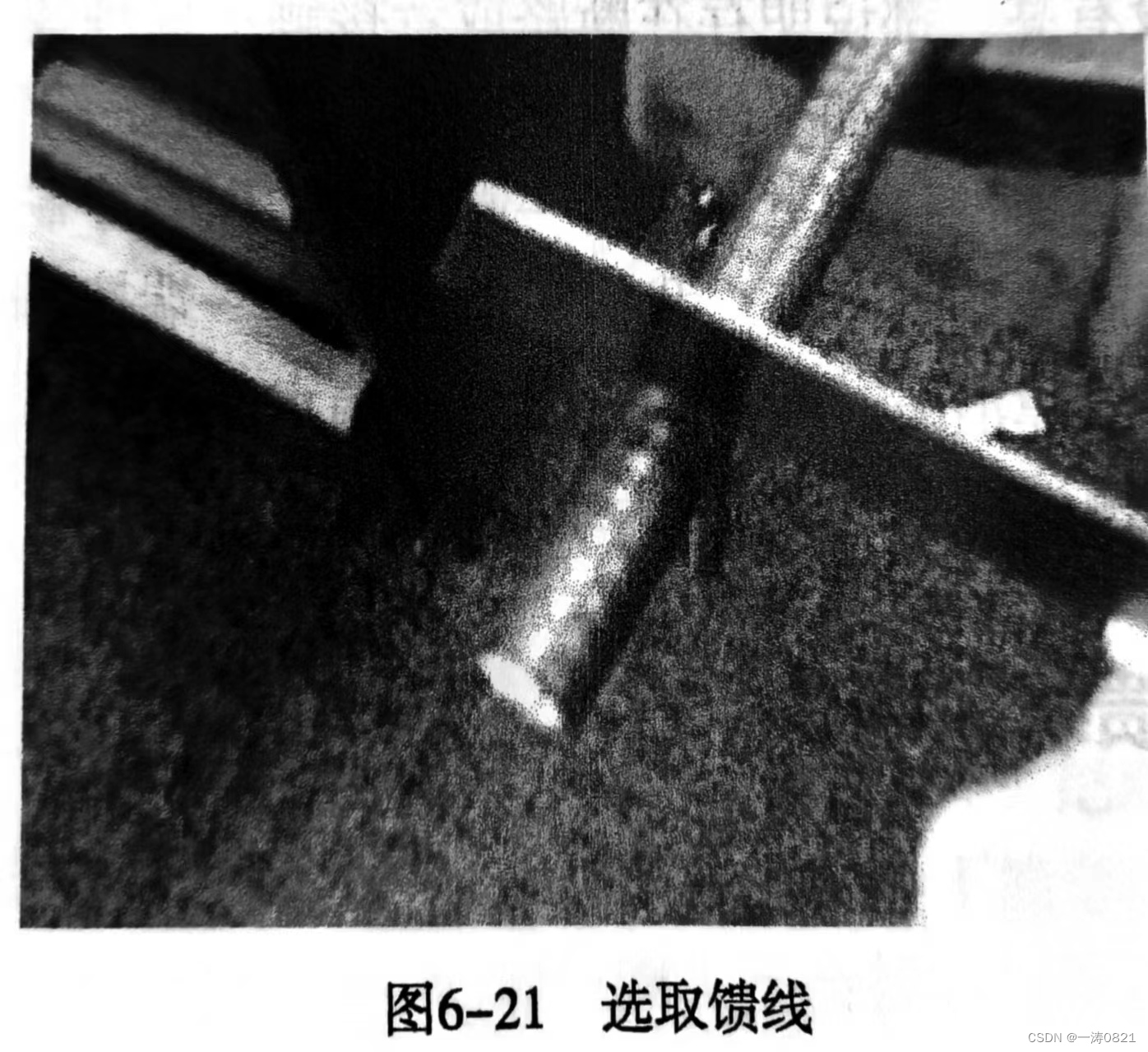

步骤1:选取长度为15cm平直的一段馈线,如图6-21所示。

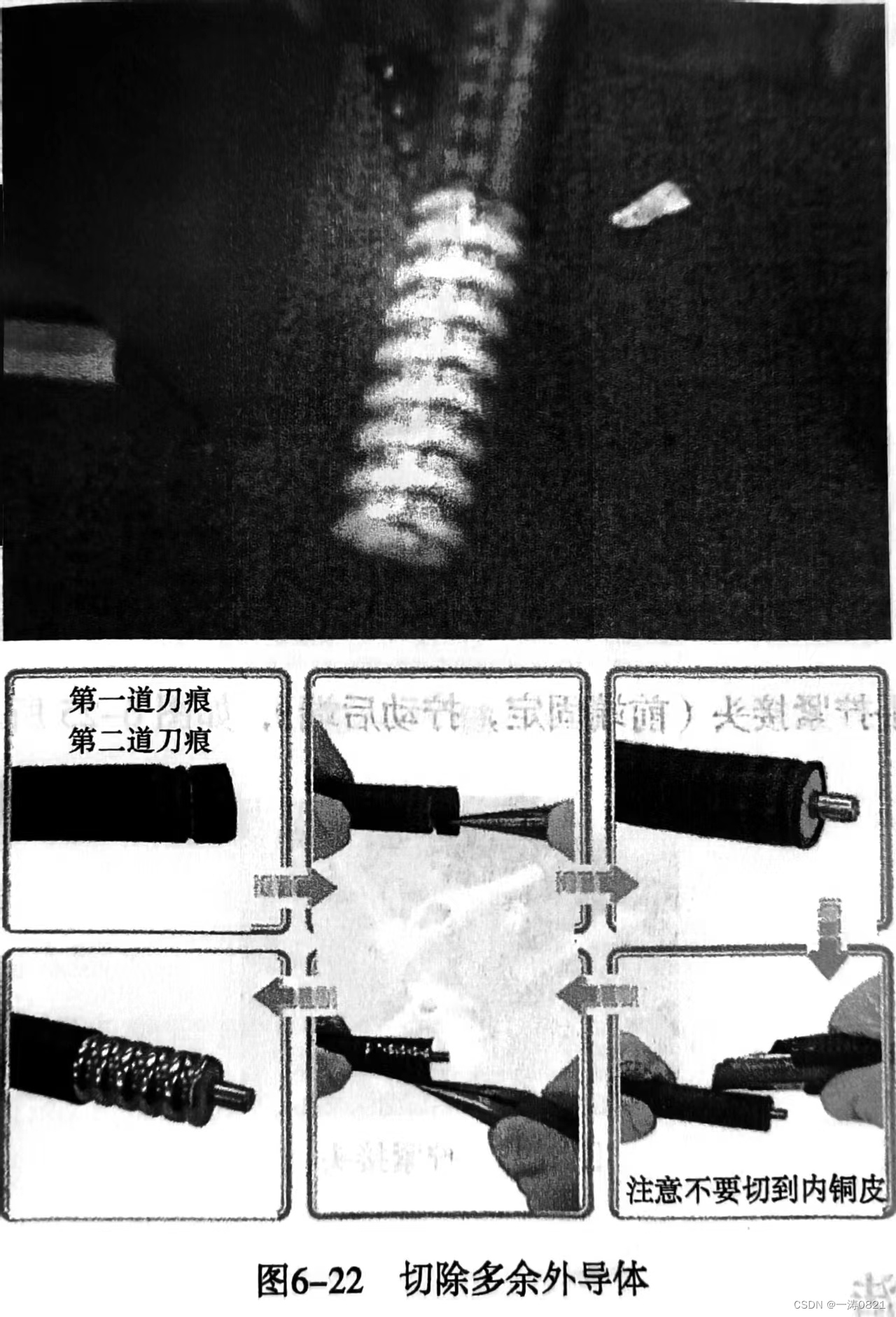

步骤2:切除后去掉多余的外导体,如图6-22所示。去掉外导体长度约40mm。

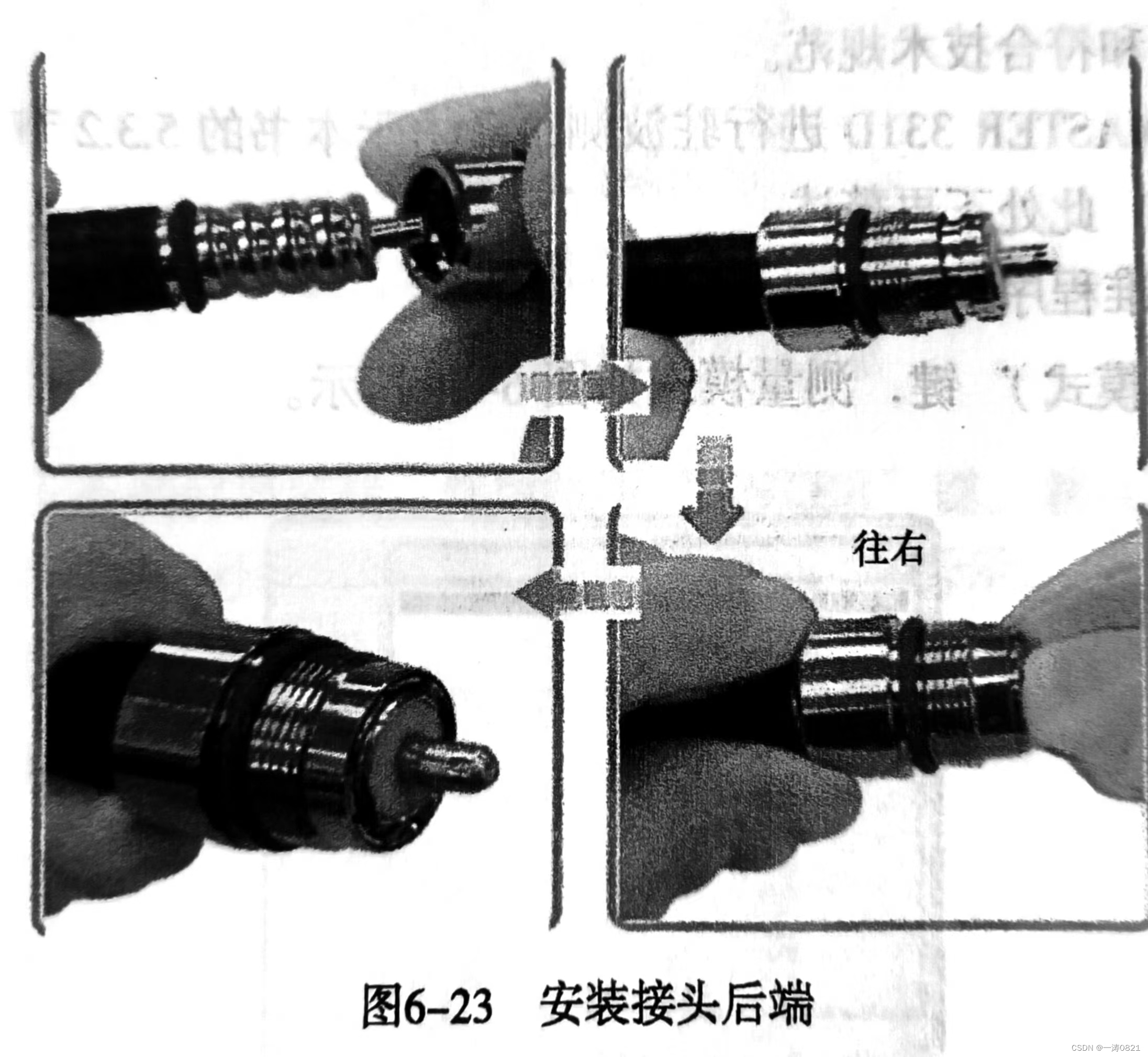

步骤3:安装接头后端,如图6-23所示。
步骤4:安装接头前端,如图6-24所示。
步骤5:使用扳手拧紧接头(前端固定,拧动后端),如图6-25所示。
2.馈线安装规范
(1)线缆布放的一般要求
①线缆的规格、型号应符合工程设计要求。
②所放线缆应顺直、整齐,线缆拐弯应均匀、圆滑一致,按顺序布放捆扎。
③线缆两端应有明确的标志,每隔3~5m贴一次标签。
(2)射频同轴电缆的布放和电缆头的安装
①射频同轴电缆的布放应牢固、美观,不得有交叉、扭曲、裂损等情况。

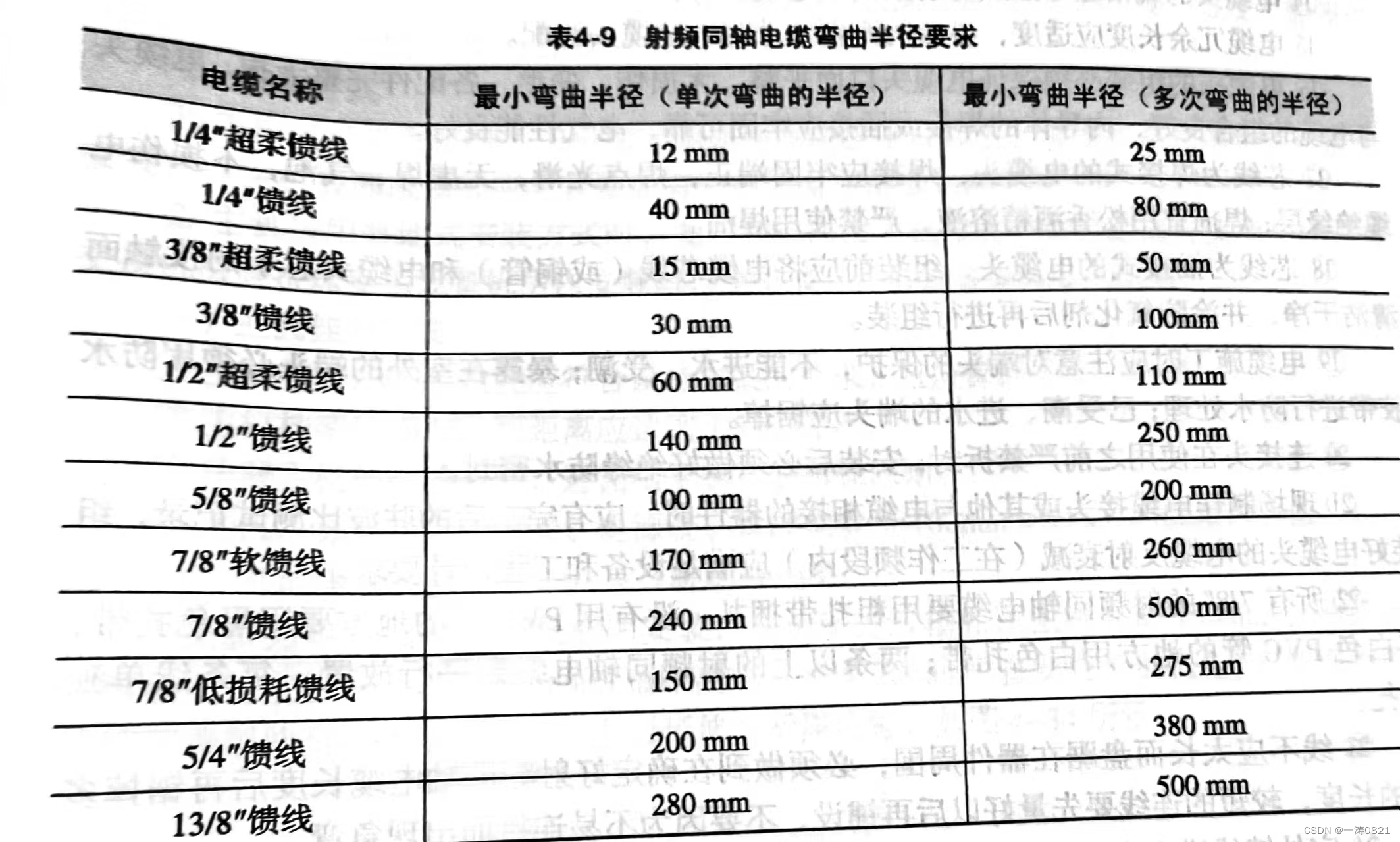

②需要弯曲布放时,弯曲角应保持圆滑均匀,其弯曲曲率半径在常温(-20℃~+60℃)
下不超过表4-9的规定。
③射频同轴电缆所经过的线井应为电气管井,不得使用风管或水管管井。
④射频同轴电缆应避免与高压管道和消防管道一起布放走线,确保没有强电、强磁
的干扰。
⑤射频同轴电缆应尽量在线井和吊顶内布放,并用扎带进行牢固固定,馈线不应沿
建筑物避雷线捆扎。
⑥与设备相连的射频同轴电缆应用线码或馈线夹进行牢固固定。
⑦射频同轴电缆布放时不能强行拉直,“以免扭曲内导体。
⑧射频同轴电缆的连接头必须牢固安装,且保证接触良好,并做防水密封处理。⑨射频同轴电缆在天花板吊顶或并道里通过时,如果已经做接头需把接头封好,以免有污物进入接头。
