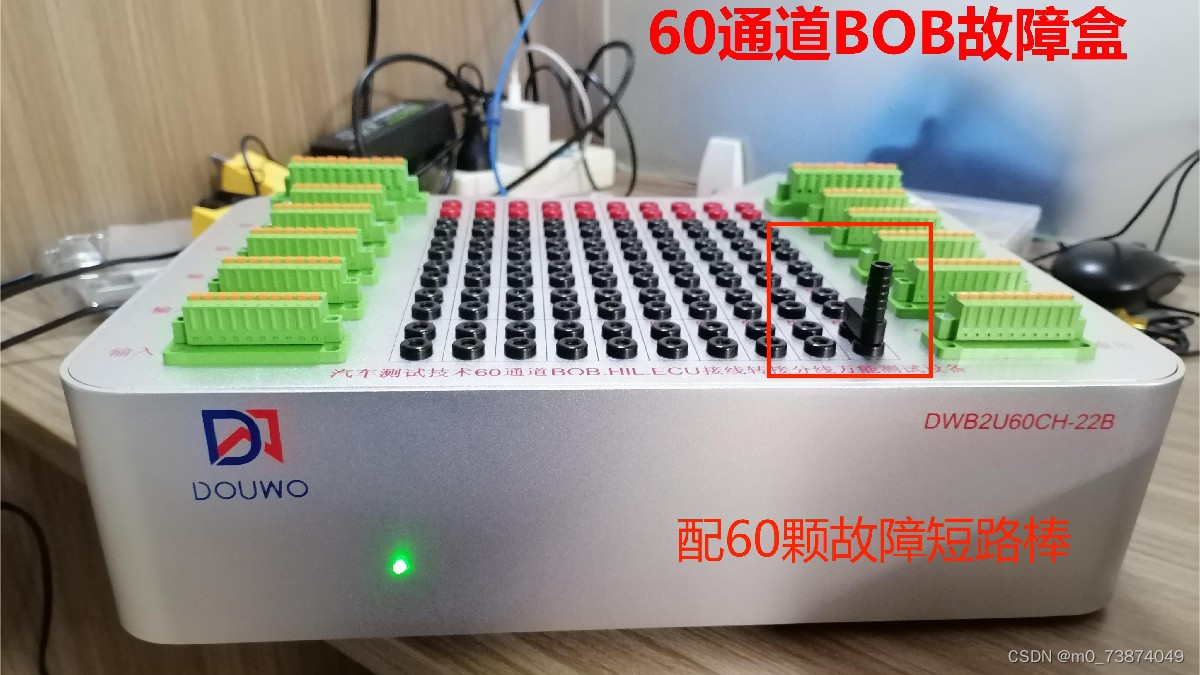

自己做了一款60通道万能BOB故障盒，之前做了一个120通道太大使用有时候不需要那么多的通道，特意做了一个小的。

本设计产品实用于汽车行业研发生产，系统测试领域、60通道、可以满足绝大部分产品需求
一、概述：
  线束连接故障测试盒，简称Break-Out Box（BOB），主要在HIL（硬件在环）、台架以及实车环境，对被测对象进行故障注入。通过测试盒进行线束中转连接，使得测试过程中所遇到的问题可以更加方便的排查，也可以在故障注入测试中更加灵活的操作，无需对完好线束进行破坏。。
二、用途：
主要用于汽车电子行业ECU测试，供被测ECU和测试系统之间的转接连接，方便对ECU每一路信号独立的提取，以便进行故障诊断和信号测量、分析。每一路信号亦可由单独的香蕉插头进行手动的插拔以实现ECU信号和系统间的通断
设计灵感:

内置电路板，巧妙设计。

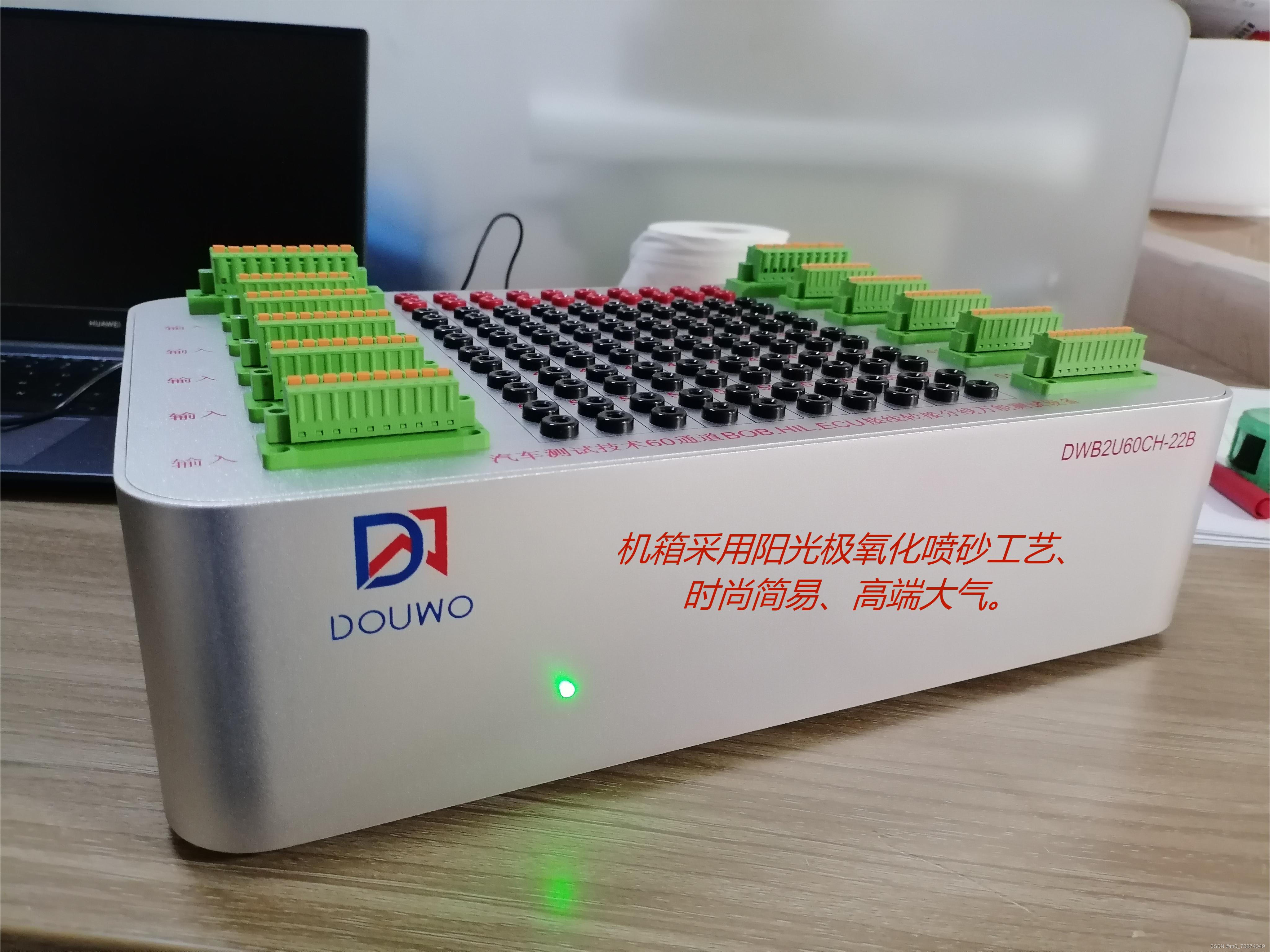

盒子外观灵感来源于目前市场上最流行的铝合金全铝拼接全铝圆角机箱仪器仪表外壳。采用阳光极氧化喷砂工艺、时尚简约、品质出众

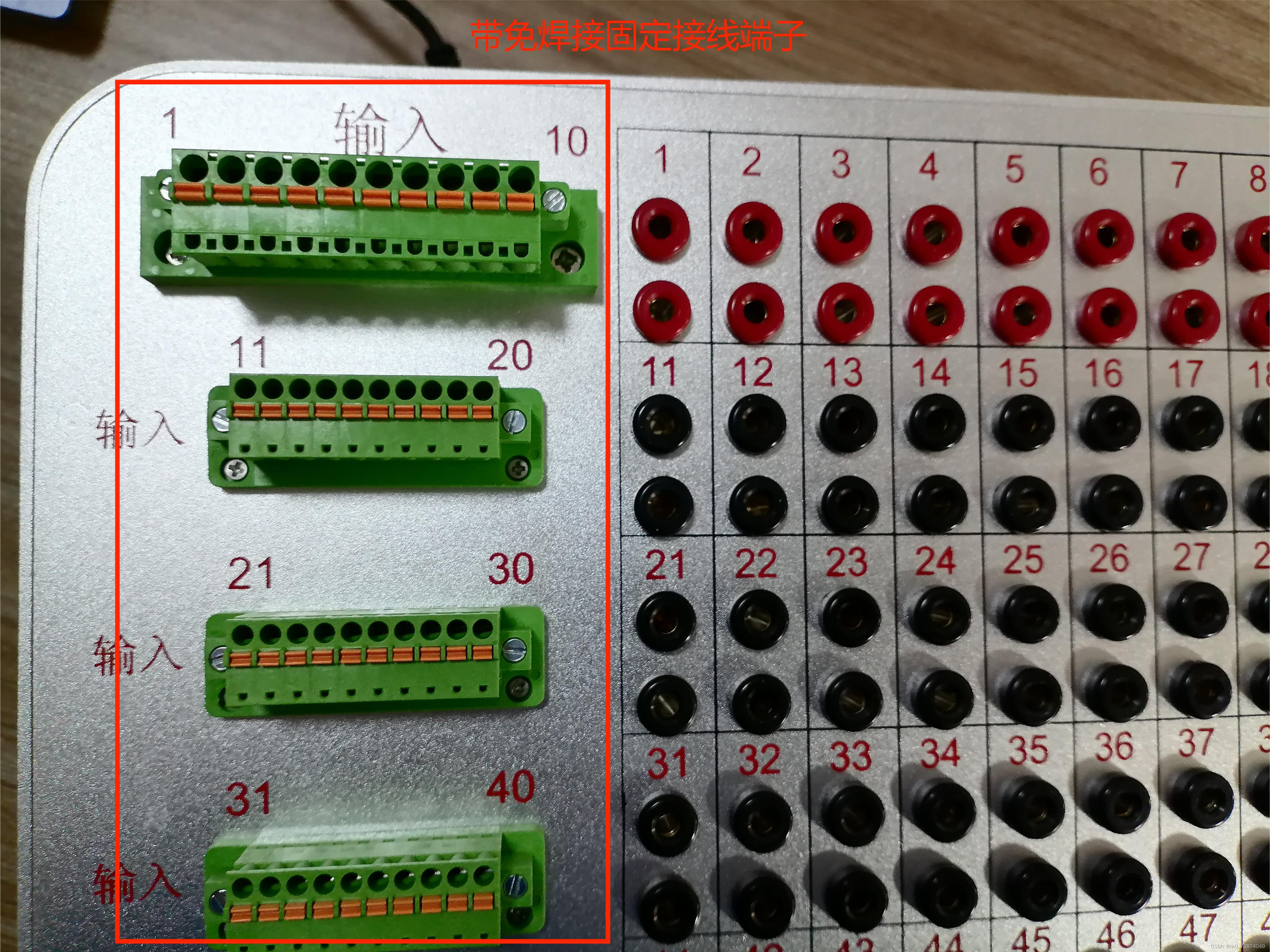

免焊接端子、多功能、万能BOB接线端子、操作方便、方便灵活、可以根据自己需求任意接线。

 免焊接端子、多功能、万能BOB接线端子、操作方便、方便灵活、可以根据自己需求任意接线。

 连接器设计自带免焊接固定端子，方便接线，解决焊接的麻烦。

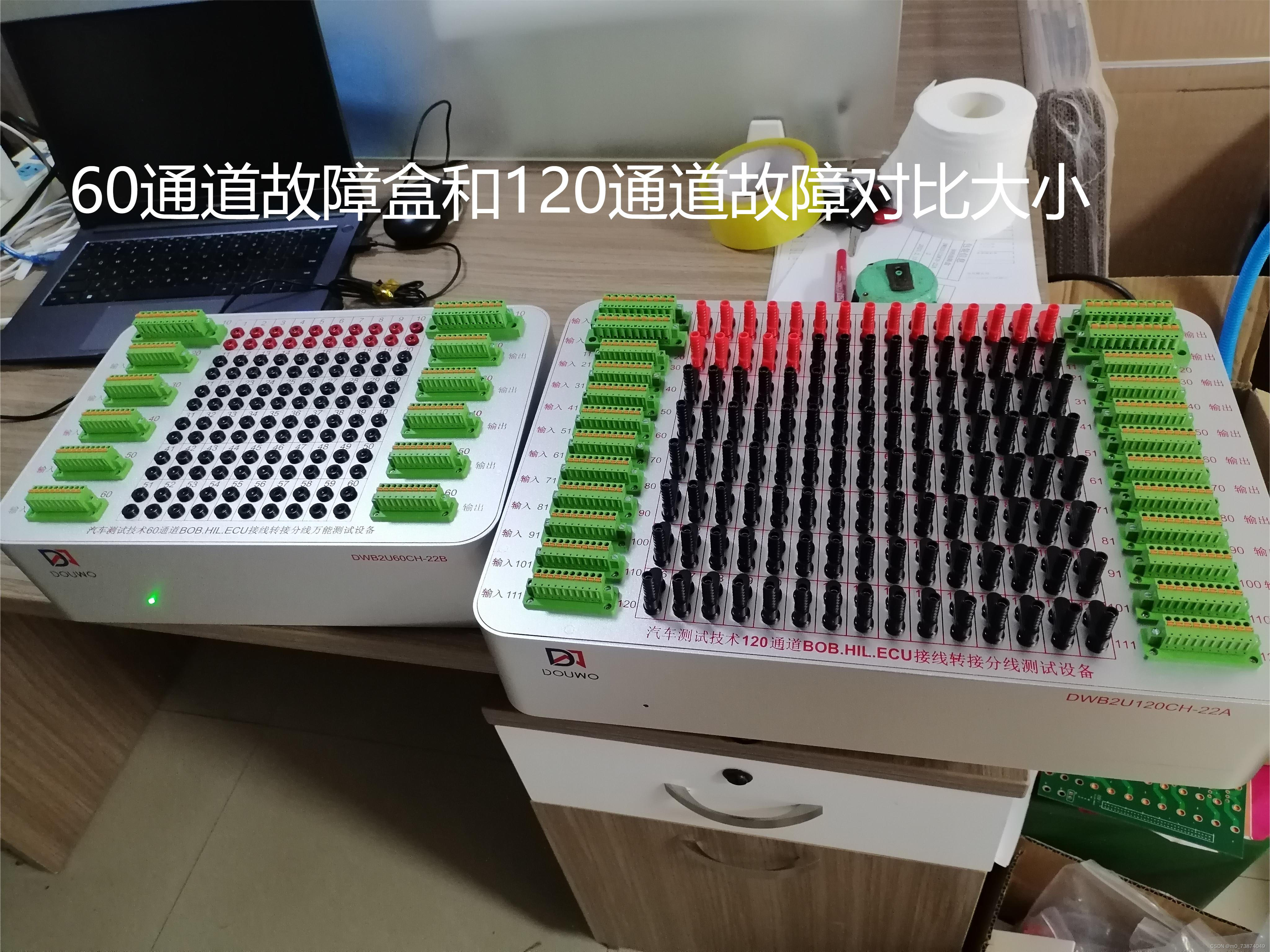

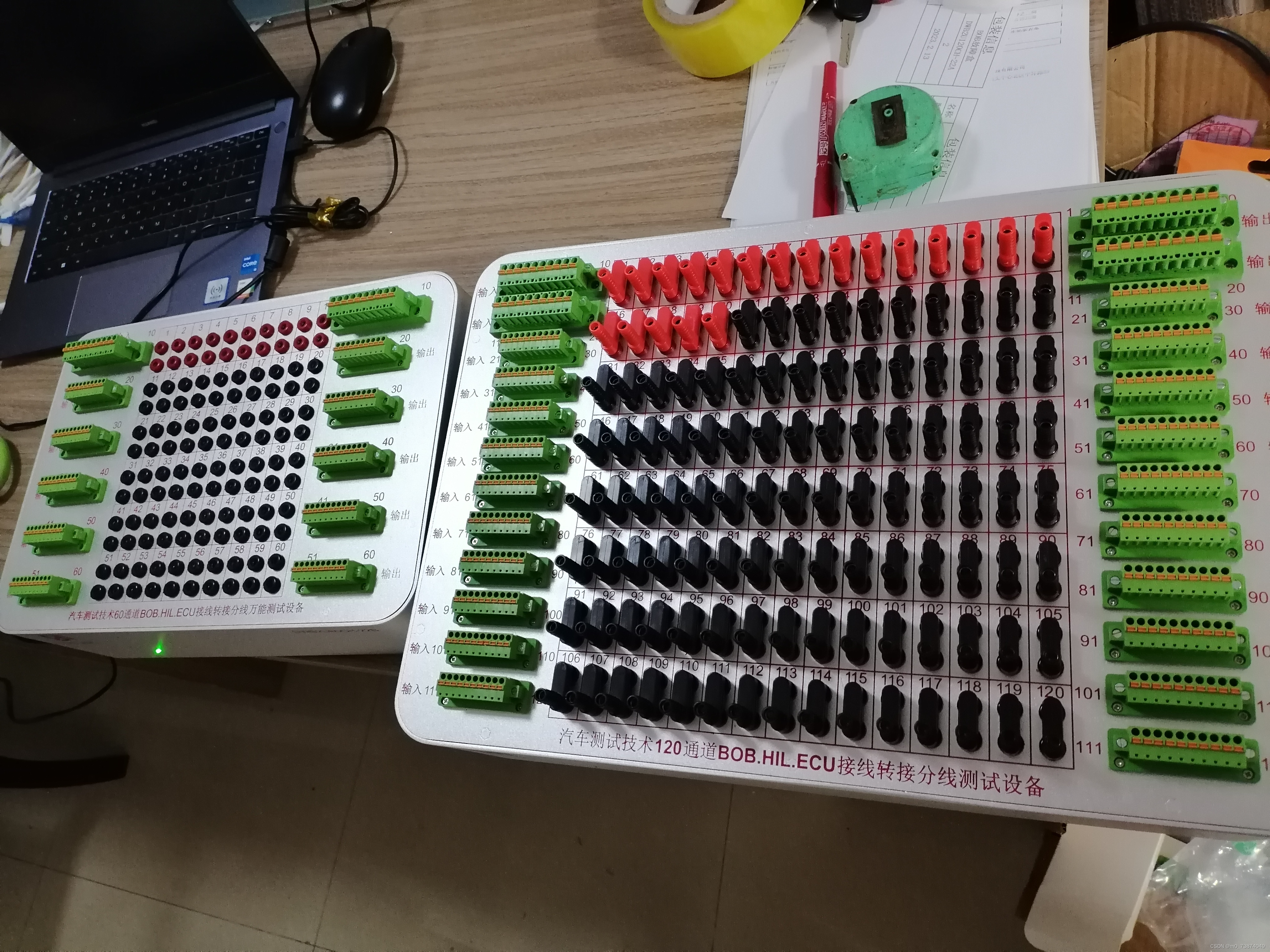

为了满足测试要求，之前的120通道有时候用不了那么多，浪费了，还占地方，60通道解决了这个问题，对比图如下:

三、注意事项
     警告：
1.线束连接故障测试盒测试通道电流大于5A，请给BOB控制盒供电，供电电压DC24V。
2.线束连接故障测试盒供电范围：9~24V。
、附属配件：
        AC220V转 DC24V适配器1个
四、主要结构及工作原理：
1.主要结构
断线测试盒主要由铝盒机箱，集成PCB主板，接插件组成等.
2.工作原理

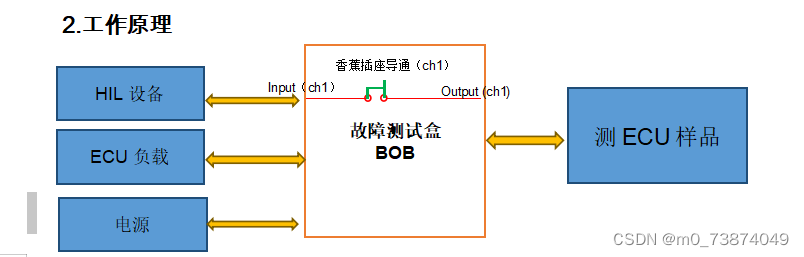

  BOB盒输出端连接ECU，输入端根据ECU端每路信号通道连接测试设备盒、负载。
如果测试中需要每路开路，直接拔起香蕉插座，该通道断开。
如果测试中需要每路继续工作，香蕉插座为默认状态。

五、主要性能参数：
通道：120通道
通道电压范围： AC:0～380 V;DC:0～600 V，
电流：10A，
功率：300W
工作环境：-20℃~60℃

六、部件名称

①：适配器供电电源：AC220V转DC24V供电
②：BOB盒供电接口：DC24V、
③七、操作指南：
     BOB盒输入端120通道，对应面板120通道香蕉插座，对应120通道输出，导通的．
1.BOB盒目前默认状态，输入端通道和输出端通道是导通
2.BOB盒输入端1通道，对应面板1通道香蕉插座，对于1通道输出，是导通的
3.如果需要每路开路，直接拔起香蕉插座.

谢谢欣赏！请多指教。
