贴片电阻的读数方法

数字直标：全为数字

（1）3位数 前2位为有效数字，第3位是倍乘。

例如：100，10为有效数字，0为倍乘，就是10的0次方也就是1，贴片电阻阻值：

100=10 x100=10Ω。

2）4位数，前3位为有效数字，第4位为倍乘。

例如：1002，100为有效数字，2为倍乘，也就是10的2次方就是100。

1002=100X100=10KΩ。

数字和字母R直标

(1)3位数 数字+R+数字，第1，3位为有效数字，R为小数点。

例如：4R7 47为有效数字，R为小数点，4R7=4.7Ω。

（2）4位数

数字+数字+R+数字 或 数字+R+数字+数字

例如：10R2=10.2Ω

例如：1R02=1.02Ω

R+数字+数字+数字

例如：R220=0.22Ω=220mΩ。

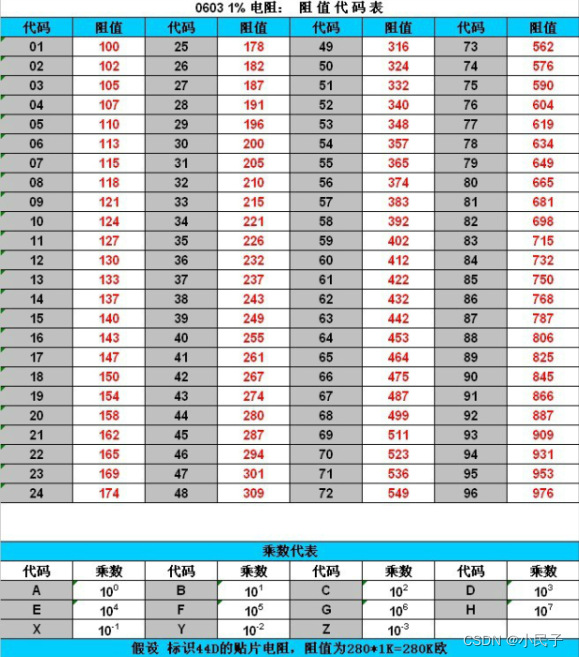

数字+数字+字母直标：前2为电阻值代号，第3为有效值的倍乘。（注意查表）

例如：0603 精度±0.1%、±0.5%、±1%。

47B=301X10=3010Ω。
