在嵌入式与硬件开发的领域里，EMC（电磁兼容性）问题犹如一个隐藏的关卡，悄无声息却又威力巨大。曾有一款新研发的智能家居设备，硬件设计精巧，软件功能也十分丰富，开发团队信心满满地将其送去进行认证，满心期待着顺利通过，早日投入市场。然而，现实却给了他们沉重一击 —— 设备在 EMC 测试环节惨遭滑铁卢。

在辐射发射测试中，设备产生的电磁辐射超出了标准限值，这意味着它在正常工作时，可能会对周围其他电子设备造成干扰。比如，当它与无线路由器放在一起时，会导致路由器信号不稳定，网络频繁中断；和电视靠近，电视屏幕上会出现雪花干扰。同时，在静电放电抗扰度测试中，仅仅一个小小的静电放电，就会让设备死机或重启，根本无法稳定运行。这一系列的 EMC 问题，使得这款产品无法获得认证，前期投入的大量研发时间和资金都打了水漂，还延误了产品上市的最佳时机，给企业带来了巨大的损失。

类似这样的案例在行业中屡见不鲜。对于嵌入式与硬件开发者而言，EMC 问题绝不是可以忽视的小麻烦。如今，电子产品的集成度越来越高，工作频率也不断攀升，这使得电磁环境愈发复杂。如果在开发过程中不重视 EMC，产品就很可能出现各种莫名其妙的故障，小到性能不稳定、信号干扰，大到无法通过认证、不能上市销售，严重影响产品的质量和企业的经济效益。因此，掌握 EMC 问题排查全流程，就成为了开发者必备的技能，是确保产品顺利走向市场的关键所在。

二、EMC 问题全解析

（一）EMC 是什么

EMC，即电磁兼容性（Electromagnetic Compatibility），是指设备或系统在其电磁环境中符合要求运行，同时又不会对其环境中的任何设备产生无法忍受的电磁骚扰的能力。它就像是电子设备之间的 “和谐共处条约”，确保大家在同一个电磁环境里都能好好工作，互不干扰。

EMC 主要包含两个部分：电磁干扰（EMI，Electromagnetic Interference）和电磁敏感性（EMS，Electromagnetic Susceptibility）。电磁干扰就像是一个爱制造麻烦的 “小调皮”，指的是电子设备在工作过程中产生的电磁波，会对设备本身的其他部分或者外部的其他设备造成干扰。比如，当你在收听广播时，如果旁边有一台正在工作的微波炉，广播里可能就会出现 “滋滋” 的杂音，这就是微波炉产生的电磁干扰在捣乱。而电磁敏感性则像是一个 “脆弱的小绵羊”，是指设备、器件或系统在受到电磁干扰时，可能导致其工作性能降级的特性。例如，医院里的一些精密医疗设备，如果受到附近强电磁干扰，就可能会出现测量数据不准确的情况。

（二）为何重要

EMC 对于产品的稳定性和可靠性起着举足轻重的作用。在如今这个电子设备无处不在的时代，各种设备紧密协作，如果某一个设备的 EMC 性能不佳，就可能像推倒了多米诺骨牌一样，引发一系列的问题。比如汽车电子系统，发动机点火系统产生的电磁干扰如果没有得到有效控制，就可能干扰到车载电脑的正常工作，导致汽车的操控出现异常，甚至引发安全事故。

从合规性的角度来看，全球各个国家和地区都制定了严格的 EMC 标准和法规，像欧盟的 CE 认证、美国的 FCC 认证等，都对产品的 EMC 性能提出了明确要求。如果产品不能通过 EMC 测试，就无法进入市场销售，这对于企业来说，无疑是巨大的损失。所以，解决 EMC 问题是产品走向市场的 “通行证”，是企业必须要重视的关键环节。

（三）常见问题表现

辐射超标：这是一种常见的 EMC 问题，指的是电子设备在工作时向周围空间发射的电磁波强度超出了标准限值。这些超标的辐射可能会影响周围其他电子设备的正常运行。例如，一款无线路由器辐射超标，就可能导致附近的电视机、手机等设备出现信号不稳定、断连等问题。
传导干扰：当电子设备工作时，通过电源线、信号线和互连线等传输路径向外发射的干扰信号，就是传导干扰。这种干扰信号会沿着导线传播，影响同一电网上其他设备的正常工作。比如，电脑电源产生的传导干扰，可能会通过电源线传导到其他连接在同一电源插座上的电器，如打印机、音箱等，使其出现工作异常。
静电放电：在日常生活中，我们经常会遇到静电现象，比如冬天脱毛衣时会看到火花、触摸金属门把手时会被电一下。而在电子设备中，静电放电可能会造成更严重的后果。当静电放电发生在设备内部时，可能会损坏电子元件，或者导致设备死机、重启、数据丢失等问题。例如，手机在使用过程中，如果受到静电放电的影响，可能会突然自动关机，给用户带来极大的不便。

三、排查前的准备工作

（一）知识储备

在深入排查 EMC 问题之前，扎实的电磁学基础知识是必不可少的。电场，作为电荷周围存在的一种特殊物质，它对放入其中的电荷会产生力的作用，就像一个无形的 “力场”，让电荷在其中受到约束或推动。其强度和方向可以用电场强度来描述，电场强度越大，对电荷的作用力也就越大。

而磁场，则是磁体或电流周围存在的另一种特殊物质，它与电场有着千丝万缕的联系。当电流通过导线时，导线周围就会产生磁场，这就是电流的磁效应。磁场的强弱和方向可以用磁感应强度来表示，磁感应强度的单位是特斯拉（T），它反映了磁场对放入其中的磁体或通电导线的作用力大小。

电磁波的传播是电场和磁场相互作用的结果。当电场发生变化时，会产生磁场；磁场发生变化时，又会产生电场。这样，电场和磁场就会交替变化，形成电磁波，并以光速在空间中传播。就像石子投入平静的湖面，激起的涟漪会向四周扩散一样，电磁波也会向周围空间传播能量。在这个过程中，电磁波的频率、波长和传播速度之间存在着密切的关系，它们满足公式：速度 = 频率 × 波长。例如，我们日常使用的手机通信，就是利用电磁波来传递信息的，不同频率的电磁波承载着不同的信号，在空气中传播，实现了信息的快速传输。

（二）工具准备

频谱分析仪：这是排查 EMC 问题的核心工具之一，它就像是一个 “电磁信号侦探”，能够对电磁信号的频率、幅度等参数进行精确分析。通过频谱分析仪，我们可以清晰地看到设备产生的电磁辐射在各个频率点上的强度分布，从而快速定位出辐射超标的频率范围。比如，当我们怀疑某个设备的射频电路存在辐射问题时，将频谱分析仪连接到相关测试点，就可以直观地观察到该电路在不同频率下的辐射情况，判断是否超出了标准限值。
示波器：主要用于观察信号的时域特性，它可以让我们看到信号的波形、幅度随时间的变化情况。在 EMC 排查中，示波器对于检测信号的完整性、噪声干扰等问题非常关键。例如，当设备出现传导干扰问题时，我们可以使用示波器监测电源线或信号线上的电压波动，查看是否存在异常的尖峰脉冲或噪声信号，这些异常信号可能就是导致传导干扰的罪魁祸首。
近场探头：分为电场探头和磁场探头，它们能够检测设备附近的电磁场分布情况，帮助我们快速定位电磁干扰的源头。近场探头就像是一个 “电磁放大镜”，可以深入到设备内部，对电路板上的各个元件、线路进行细致的检测。当设备在 EMC 测试中出现辐射超标问题时，使用近场探头在设备周围扫描，能够准确找到辐射最强的区域，进而确定是哪个元件或电路产生了过多的电磁辐射。
其他工具：除了上述主要工具外，还需要准备一些辅助工具，如信号发生器，它可以产生各种频率和幅度的信号，用于模拟实际工作中的信号源，帮助我们测试设备在不同信号条件下的 EMC 性能；功率计，用于测量信号的功率，在评估设备的辐射发射和传导发射时非常有用；以及各种类型的电缆、转接器等，它们用于连接不同的测试设备，确保信号的稳定传输。

（三）了解测试标准

不同行业、地区都制定了各自的 EMC 测试标准，这些标准是产品进入市场的 “准入门槛”，必须严格遵循。

CISPR 标准：由国际电工委员会无线电干扰委员会制定，在全球范围内被广泛采用。其中，CISPR 22 针对信息技术设备的辐射干扰和传导干扰进行了严格的限制，规定了设备在不同频率范围内允许的最大辐射和传导发射限值。例如，对于信息技术设备的辐射发射，在 30MHz - 1000MHz 的频率范围内，其电场强度限值通常不得超过 30μV/m（准峰值）。
EN 标准：作为欧洲的 EMC 标准，涵盖了各种电子设备的电磁兼容性要求。EN 55022 与 CISPR 22 类似，也是针对信息技术设备的辐射干扰标准，对设备在不同频率下的辐射电磁能量进行了明确的限制。此外，EN 61000 - 4 - x 系列标准则对电子设备在电磁场、电磁脉冲和快速电瞬变等条件下的传导和辐射干扰测试方法和要求做出了详细规定。
FCC 标准：由美国联邦通信委员会发布，在美国市场具有权威性。FCC Part 15 对未授权无线电频率设备的辐射干扰和传导干扰制定了严格的测试要求和限值。比如，对于一些无线通信设备，FCC 会对其发射功率、杂散辐射等指标进行严格把控，确保设备在正常工作时不会对其他无线设备造成干扰。

遵循这些标准进行 EMC 测试和排查，不仅能够保证产品符合法规要求，顺利进入市场，更重要的是能够确保产品在实际使用过程中，不会对周围的电子设备和电磁环境造成不良影响，保障了整个电磁环境的和谐稳定。

四、EMC 问题排查全流程

（一）初步诊断

1. 测试环境检查

测试环境对于 EMC 测试结果的准确性有着至关重要的影响。就像医生给病人做检查时，需要一个安静、整洁的环境，才能准确判断病情一样，我们在进行 EMC 测试时，也需要一个合适的测试环境。

首先，要检查测试场地是否符合标准要求。理想的测试场地应该是一个电波暗室，它就像是一个 “电磁安静区”，内部覆盖着吸波材料，能够有效吸收和屏蔽外界的电磁干扰，为测试提供一个纯净的电磁环境。如果没有电波暗室，也可以选择屏蔽室，但要确保屏蔽室的屏蔽效能良好，没有明显的缝隙或孔洞，以免外界电磁干扰 “乘虚而入”。例如，曾经有一个团队在进行产品的 EMC 测试时，由于测试场地的屏蔽室存在缝隙，导致外界的手机信号干扰了测试结果，使得产品的辐射发射测试数据异常，误导了后续的问题排查工作。

设备接地也是一个关键要点。良好的接地可以将设备产生的电磁干扰引入大地，就像给电磁干扰找到了一个 “归宿”，从而保证测试结果的准确性。在检查设备接地时，要确保接地电阻符合要求，一般来说，接地电阻应小于 1 欧姆。可以使用接地电阻测试仪来测量接地电阻，检查接地线路是否连接牢固，有无破损或腐蚀的情况。如果接地不良，设备产生的电磁干扰就无法有效泄放，会在设备内部或测试环境中形成反射和叠加，导致测试结果出现偏差。

环境电平也是需要关注的重要因素。测试环境中的电磁环境电平应该远低于标准规定的极限值，一般要求环境电平至少低于极限值 6dB。这就好比在测量一杯水的温度时，周围环境的温度不能对测量结果产生明显影响一样。如果环境电平过高，就可能掩盖设备本身的电磁干扰信号，或者与设备的干扰信号相互叠加，使得我们难以准确判断设备的 EMC 性能。因此，在测试前，需要使用频谱分析仪等设备对测试环境的电磁环境电平进行测量，确保其符合要求。

2. 设备状态确认

在进行 EMC 测试之前，必须确保被测设备处于正常的工作状态。这就如同运动员在比赛前要进行热身，确保身体各部位都能正常发挥一样。首先，要检查设备的各项功能是否正常，例如，对于一个智能手环，要检查其心率监测、运动记录、睡眠监测等功能是否都能准确运行。可以通过运行设备的自检程序，或者使用专门的测试软件来进行功能测试。如果设备本身存在功能故障，那么在 EMC 测试中出现的问题就可能是由设备故障引起的，而不是真正的 EMC 问题，这会给排查工作带来很大的困扰。

连接线缆的完整性也不容忽视。线缆就像是设备的 “神经” 和 “血管”，负责传输信号和能量。如果线缆存在破损、断裂或接触不良的情况，就可能导致信号传输不稳定，产生额外的电磁干扰。比如，当网络线外皮破损时，内部的信号就可能会向外泄漏，产生电磁辐射；电源线接触不良则可能会引起电压波动，产生传导干扰。因此，在测试前，要仔细检查连接线缆的外观，确保没有破损、老化等问题，同时检查线缆的插头和插座是否连接紧密，有无松动的迹象。可以使用万用表等工具来测量线缆的导通性和绝缘电阻，确保线缆的电气性能良好。

此外，还需要考虑周边设备对被测设备的干扰。在实际的使用环境中，电子设备往往不是孤立存在的，而是与其他设备一起工作。这些周边设备可能会产生电磁干扰，影响被测设备的正常运行。例如，当电脑旁边放置着一个正在工作的微波炉时，微波炉产生的电磁干扰就可能会影响电脑的显示器，使其出现图像抖动或花屏的现象。因此，在测试时，要尽量减少周边设备的数量，或者将周边设备放置在离被测设备较远的位置，避免它们之间的相互干扰。同时，可以通过轮流开启和关闭周边设备，观察被测设备的工作状态和 EMC 测试结果的变化，来判断周边设备是否对被测设备产生了干扰。

（二）深入排查

1. 辐射发射排查

辐射发射是 EMC 问题中常见的一种，它就像是一个看不见的 “隐形杀手”，会对周围的电子设备造成干扰。使用频谱分析仪和近场探头是查找辐射源的有效方法。频谱分析仪能够精确地分析电磁信号的频率、幅度等参数，而近场探头则可以检测设备附近的电磁场分布情况，二者相互配合，就像侦探和放大镜一样，能够快速定位辐射源。

在进行辐射发射排查时，首先要使用频谱分析仪对设备进行全面的频谱扫描。将频谱分析仪的频率范围设置为与被测设备相关的频段，比如对于工作在 2.4GHz 频段的无线设备，就将频率范围设置在 2.3 - 2.5GHz 左右，然后启动设备进行工作，同时让频谱分析仪开始扫描。在扫描过程中，要密切关注频谱分析仪显示屏上的频谱图，查找是否存在超出标准限值的干扰信号。这些干扰信号可能表现为突出的峰值、宽带噪声等不同的形态。一旦发现干扰信号，要及时记录下其大致的频率、幅度和带宽等关键信息。

接下来，就需要使用近场探头进行更细致的探测。手持近场探头，使其靠近被测设备，保持探头与设备表面适当的距离，一般控制在几毫米到几厘米之间。然后缓慢移动探头，对设备的周围区域进行全面探测。在移动探头的过程中，要留意频谱分析仪上显示的干扰信号幅度变化。当探头靠近干扰源时，对应的干扰信号幅度通常会显著增强。例如，当探头靠近某一芯片时，原本较弱的干扰信号幅度突然增大，这就表明该芯片很可能是干扰源之一。根据频谱分析仪的显示变化，标记出可能存在干扰源的区域或部件，为后续的详细分析提供方向。

除了对整个设备进行扫描外，还可以重点扫描电路板上的关键部件和区域。比如，时钟电路通常是辐射发射的主要来源之一，因为它会产生周期性的高频信号。对于时钟电路，要使用近场探头仔细检测其周围的电磁场分布，查看是否存在异常的辐射。此外，功率器件、高速信号线等也是容易产生辐射发射的地方，需要重点关注。通过对这些关键部件和区域的扫描，可以更有针对性地找到辐射源，提高排查效率。

2. 传导发射排查

传导发射是指电磁干扰通过电源线、信号线和互连线等传输路径向外发射的现象，它就像一条 “暗河”，悄悄地将干扰信号传播到其他设备。通过测量电源端口、信号端口的传导干扰，我们可以定位干扰源，找到这条 “暗河” 的源头。

在进行传导发射排查时，首先要使用合适的测试设备，如阻抗稳定网络（ISN）和频谱分析仪。阻抗稳定网络可以为被测设备提供一个稳定的阻抗环境，同时将被测设备产生的传导干扰信号耦合出来，以便频谱分析仪进行测量。将阻抗稳定网络连接到电源端口或信号端口，然后将频谱分析仪与阻抗稳定网络相连，设置好频谱分析仪的参数，就可以开始测量传导干扰信号了。

在测量过程中，要注意区分差模干扰和共模干扰。差模干扰是指在两根导线之间传输的干扰信号，它的大小相等，方向相反；而共模干扰是指在两根导线与地之间传输的干扰信号，它的大小相等，方向相同。差模干扰和共模干扰的产生原因和解决方法有所不同，因此准确区分它们非常重要。可以通过使用差模探头和共模探头来分别测量差模干扰和共模干扰，根据测量结果判断干扰源的类型。

当发现传导干扰超标时，要逐步排查可能的干扰源。首先，可以检查电源滤波器是否正常工作。电源滤波器就像是一个 “电磁净化器”，可以过滤掉电源线上的干扰信号。如果电源滤波器损坏或性能不佳，就无法有效抑制传导干扰。可以使用示波器观察电源滤波器的输入和输出信号，查看是否存在异常的干扰信号。如果发现电源滤波器有问题，需要及时更换或修复。

此外，信号线的布线和屏蔽也会影响传导干扰。如果信号线过长、过细，或者没有进行良好的屏蔽，就容易受到外界电磁干扰的影响，同时也可能将自身产生的干扰信号传播出去。在排查时，要检查信号线的布线是否合理，是否与电源线保持足够的距离，避免相互干扰。对于需要屏蔽的信号线，要检查屏蔽层是否完好，接地是否可靠。如果发现信号线存在问题，可以通过优化布线、增加屏蔽措施等方法来解决传导干扰问题。

（三）干扰源定位

1. 数据分析法

根据测试数据的特征来判断干扰源类型是一种非常有效的方法。不同类型的干扰源会产生不同特征的干扰信号，就像每个人都有独特的指纹一样，干扰信号也有其独特的 “数据指纹” 。

如果测试数据显示干扰信号是周期性的，且频率比较稳定，那么很可能是由时钟信号、开关电源等周期信号源产生的。时钟信号是电子设备中常见的周期信号，它就像设备的 “心跳”，为各个部件提供同步的时间基准。但如果时钟信号的频率不稳定，或者在传输过程中受到干扰，就可能产生额外的电磁辐射，导致 EMC 问题。开关电源也是常见的干扰源，它在工作时会不断地进行开关动作，产生高频脉冲信号，这些信号如果没有得到有效的抑制，就会通过电源线或信号线传播出去，形成传导干扰。

当测试数据呈现出宽带噪声的特征，即在较宽的频率范围内都存在干扰信号，且没有明显的周期性时，干扰源可能是 AC/DC、DC/DC 转换器，或者是地不平衡、总线信号等非周期信号。AC/DC、DC/DC 转换器在工作过程中会进行电能的转换，这个过程中会产生各种频率的谐波和噪声，这些谐波和噪声如果没有被滤波器有效滤除，就会成为宽带噪声的来源。地不平衡则会导致电流分布不均匀，产生额外的电磁干扰。总线信号在传输过程中，如果受到外界干扰或者自身的信号完整性不好，也会产生宽带噪声。

通过对测试数据的仔细分析，我们可以初步判断干扰源的类型，从而有针对性地进行排查和解决。例如，如果判断干扰源是时钟信号，就可以重点检查时钟电路的设计是否合理，时钟信号的布线是否存在问题，是否需要增加屏蔽措施等；如果是开关电源引起的干扰，就可以检查开关电源的参数设置、滤波电路的性能等。

2. 排除法

排除法是一种简单而有效的干扰源定位方法，它就像在一群人中找出 “捣蛋鬼”，通过逐个排除不可能的对象，最终确定目标。在 EMC 问题排查中，我们可以通过断开部分电路、移除组件等方式，逐步缩小干扰源的范围。

首先，将设备的各个功能模块或电路部分进行划分，然后依次断开其中的一部分，观察 EMC 测试结果的变化。如果断开某一电路后，干扰现象消失或明显减弱，那么该电路很可能就是干扰源所在。比如，对于一个包含多个通信模块的设备，如果在断开其中一个通信模块后，辐射发射测试结果恢复正常，就可以初步判断这个通信模块是干扰源。在断开电路时，要注意做好标记，记录下断开的部分和测试结果，以便后续分析。

除了断开电路，还可以尝试移除一些可能产生干扰的组件。例如，对于一些表面贴装的元器件，可以使用热风枪等工具小心地将其移除，然后再次进行 EMC 测试。如果移除某个组件后，干扰问题得到解决，那么这个组件就是干扰源。但在移除组件时，要注意操作的安全性，避免对其他电路造成损坏。

需要注意的是，在使用排除法时，要按照一定的顺序进行操作，从简单到复杂，从容易断开或移除的部分开始。同时，每次操作后都要进行全面的 EMC 测试，确保测试结果的准确性。通过逐步排除，最终能够准确地定位干扰源，为解决 EMC 问题提供有力的依据。

3. 对比测试法

对比测试法是通过对比不同条件下的测试结果，来确定干扰源与干扰现象之间的关联，就像在不同的天气条件下观察植物的生长情况，找出影响植物生长的因素一样。在 EMC 问题排查中，我们可以通过改变设备的工作状态、环境条件等因素，进行对比测试。

首先，可以改变设备的工作模式。许多电子设备都有多种工作模式，如手机有飞行模式、正常通信模式、蓝牙模式等。不同的工作模式下，设备的电路状态和信号传输情况会有所不同，可能会导致不同的 EMC 表现。通过切换设备的工作模式，观察 EMC 测试结果的变化，如果在某一工作模式下出现了 EMC 问题，而在其他模式下正常，就可以重点分析该工作模式下的电路和信号，找出干扰源。例如，当设备在蓝牙模式下出现辐射发射超标问题，而在其他模式下正常时，就可以针对蓝牙模块的电路设计、信号传输等方面进行深入排查。

其次，改变环境条件也是一种有效的对比测试方法。我们可以将设备放置在不同的电磁环境中，或者改变周围的温度、湿度等环境参数，观察 EMC 测试结果的变化。比如，将设备从一个电磁环境相对安静的房间移动到一个电磁干扰较强的环境中，如果设备在新环境中出现了 EMC 问题，就说明环境因素可能对设备产生了影响。此时，可以进一步分析环境中的干扰源，以及设备在该环境中的电磁响应，找出问题的根源。

此外，还可以对比不同批次或不同版本的设备。如果同一型号的设备中，部分出现了 EMC 问题，而其他部分正常，就可以对比这些设备的硬件设计、软件版本等方面的差异，找出导致问题的原因。例如，某一批次的产品在 EMC 测试中出现传导发射超标问题，而之前批次的产品正常，通过对比发现该批次产品在电源电路的某个元件选型上有所改变，进一步分析发现这个元件的性能不佳，是导致传导发射超标的原因。

通过对比测试法，我们可以更全面地了解干扰源与干扰现象之间的关系，从多个角度排查 EMC 问题，提高排查的准确性和效率。

五、案例分析

（一）案例背景

某公司研发了一款新型的工业控制嵌入式设备，该设备集成了多种功能，包括数据采集、处理和通信等，用于工业自动化生产线上。在进行 EMC 测试时，遇到了辐射超标问题。测试结果显示，在 800 - 900MHz 频段内，设备的辐射发射超出标准限值 10dBμV/m，这意味着设备在该频段产生的电磁辐射强度过高，可能会对周围其他电子设备造成干扰。例如，当该设备与附近的无线通信设备如对讲机、无线传感器等一起工作时，可能会导致这些设备的通信信号出现中断、误码等问题，严重影响工业生产线的正常运行。

（二）排查过程

排查过程中，首先使用频谱分析仪对设备进行全面的频谱扫描，初步确定了辐射超标的频率范围为 800 - 900MHz。然后，采用近场探头对设备进行细致探测，当近场探头靠近设备的射频模块时，频谱分析仪上显示的干扰信号幅度显著增强，因此初步判断射频模块可能是干扰源。

为了进一步确定干扰源，对射频模块的电路进行了详细检查。发现射频模块中的功率放大器在工作时，其输出信号的谐波分量较大，尤其是在 800 - 900MHz 频段内，谐波幅度超出了正常范围。这可能是由于功率放大器的选型不当，或者其工作参数设置不合理导致的。

在排查过程中，还遇到了一些困难。例如，设备内部的电路结构复杂，各种信号线和电源线交织在一起，给近场探头的探测带来了一定的困难。有时，探头在探测过程中会受到其他信号的干扰，导致探测结果不准确。此外，由于设备的空间有限，部分电路元件难以直接接触，增加了排查的难度。

（三）解决方案

针对定位到的干扰源，采取了一系列整改措施。首先，对功率放大器进行了重新选型，选择了一款性能更优、谐波抑制能力更强的功率放大器。同时，对功率放大器的工作参数进行了优化调整，降低了其输出信号的谐波分量。

其次，对射频模块的 PCB 布局进行了优化。将功率放大器与其他敏感电路元件之间的距离适当增大，减少了它们之间的电磁耦合。同时，优化了射频信号线的布线，使其尽可能短且避免出现直角或锐角，减少了信号的反射和辐射。

为了进一步降低辐射发射，还在射频模块周围增加了屏蔽措施。使用金属屏蔽罩将射频模块完全包裹起来，并确保屏蔽罩良好接地，有效地阻挡了射频模块产生的电磁辐射向外传播。

经过上述整改措施后，再次对设备进行 EMC 测试。测试结果显示，在 800 - 900MHz 频段内，设备的辐射发射已经降低到标准限值以下，顺利通过了 EMC 测试。这表明整改措施取得了良好的效果，设备的电磁兼容性得到了显著提升。

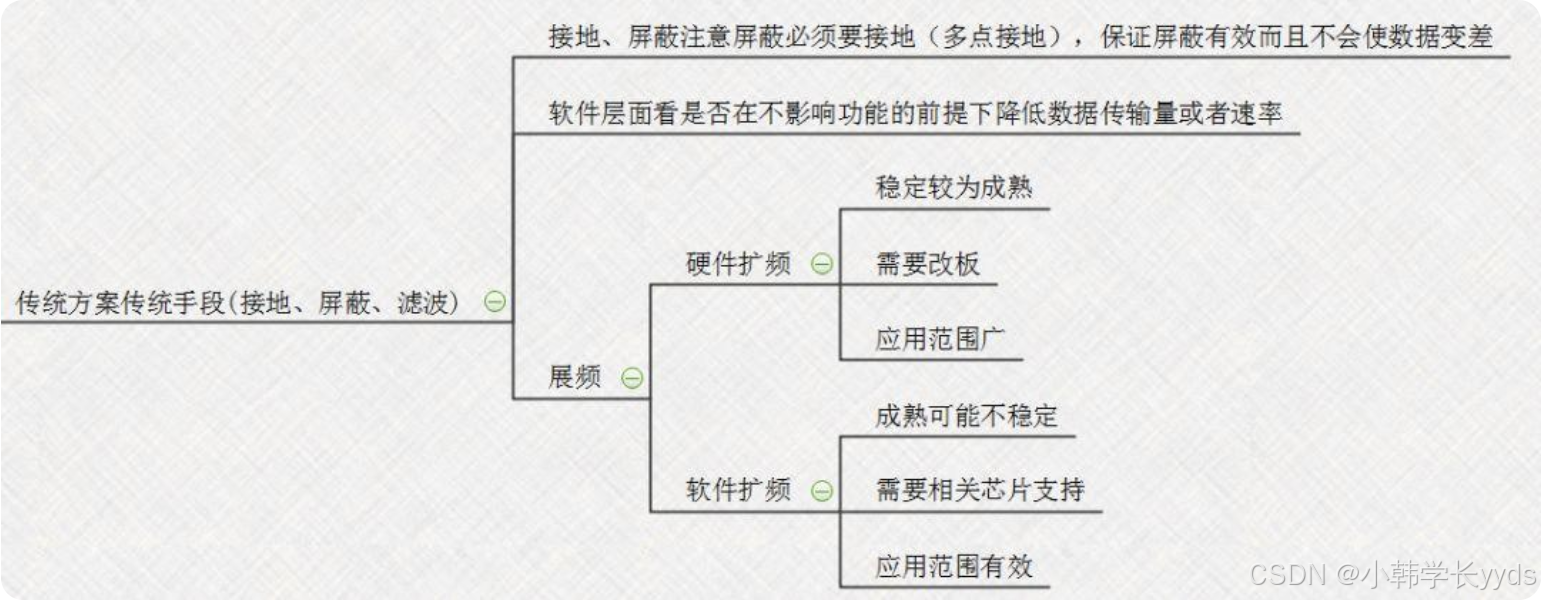

六、预防 EMC 问题的设计建议

（一）PCB 设计优化

在 PCB 设计中，合理布局元器件是减少 EMC 问题的重要一步。可以将高速信号器件与低速信号器件分开布局，避免它们之间的相互干扰。就像在一个繁忙的城市中，将高速行驶的汽车道和低速行驶的自行车道分开，能有效减少交通混乱。例如，将时钟芯片、高速串口芯片等高速器件集中放置在电路板的一侧，而将普通的数字芯片、模拟芯片等低速器件放置在另一侧。同时，要将易产生干扰的器件，如开关电源、功率放大器等，与敏感器件保持一定的距离。比如，开关电源在工作时会产生高频噪声，如果离敏感的射频芯片太近，就可能会干扰射频芯片的正常工作，导致信号传输不稳定。

规划布线时，要注意控制信号走线的长度和形状。信号走线应尽可能短，以减少信号传输过程中的损耗和干扰。长的信号走线就像一条长长的水管，水流在其中流动时容易受到外界因素的影响，产生波动。例如，对于时钟信号，由于其频率较高，走线过长会导致信号延迟、失真，从而产生额外的电磁辐射。同时，要避免信号走线形成锐角或直角，尽量采用 45° 角或圆弧形转弯，这样可以减少信号的反射和辐射。

设置地层也是优化 PCB 设计的关键。可以使用完整的接地层，为信号提供一个稳定的参考平面，减少信号的干扰。接地层就像是一个 “电磁盾牌”，能够阻挡外界电磁干扰的入侵，同时也能将电路板内部产生的电磁干扰引导到大地，使其消散。例如，在多层 PCB 中，将中间层设置为接地层，可以有效地降低信号之间的串扰，提高电路板的 EMC 性能。

（二）电源管理

采用合适的电源滤波器和稳压器是降低电源噪声的重要手段。电源滤波器可以过滤掉电源线上的高频噪声和干扰信号，就像一个 “电磁净化器”，让电源变得更加纯净。常见的电源滤波器有低通滤波器、高通滤波器和带通滤波器等，它们可以根据不同的需求，选择合适的滤波器来抑制不同频率的噪声。例如，对于开关电源产生的高频噪声，可以使用低通滤波器来过滤，只允许低频的直流信号通过，从而减少高频噪声对其他电路的影响。

稳压器则可以稳定电源的输出电压，确保设备在不同的工作条件下都能获得稳定的电源供应。比如，当设备的负载发生变化时，稳压器能够自动调整输出电压，使其保持在一个稳定的范围内，避免因电压波动而产生的电磁干扰。

优化电源分配网络（PDN）也非常重要。可以通过合理设计电源平面、增加去耦电容等方式，降低电源网络的阻抗，减少电源噪声的传播。电源平面就像是一个 “电力高速公路”，为各个电路提供稳定的电源。合理设计电源平面可以确保电源能够均匀地分配到各个电路，减少电压降和电流波动。去耦电容则可以在高频段提供低阻抗路径，将电源噪声旁路到地，从而减少噪声对电路的影响。例如，在芯片的电源引脚附近放置一个 0.1μF 的陶瓷电容和一个 10μF 的电解电容，可以有效地抑制不同频率的电源噪声。

（三）屏蔽与接地

屏蔽技术在隔离电磁干扰中起着至关重要的作用。可以使用金属屏蔽罩、屏蔽线等对易受干扰的部件或电路进行屏蔽。金属屏蔽罩就像是一个 “金钟罩”，能够将电磁干扰阻挡在外面，保护内部的电路不受干扰。例如，对于射频电路，可以使用金属屏蔽罩将其完全包裹起来，防止射频信号泄漏，同时也能防止外界电磁干扰对射频电路的影响。

屏蔽线则可以用于传输敏感信号，减少信号在传输过程中受到的干扰。屏蔽线通常由内部的信号线和外部的屏蔽层组成，屏蔽层可以有效地屏蔽外界的电磁干扰，确保信号的稳定传输。比如，在音频信号传输中，使用屏蔽线可以减少外界电磁干扰对音频信号的影响，提高音频质量。

良好的接地设计是提高 EMC 性能的关键。接地可以为电磁干扰提供一个低阻抗的泄放路径，就像给电磁干扰找到了一个 “出口”，让它们能够顺利地离开设备。可以采用单点接地、多点接地或混合接地等方式，根据电路的特点和工作频率选择合适的接地方式。例如，对于低频电路，通常采用单点接地方式，将所有的接地信号都连接到一个公共的接地点上，这样可以避免地环路的产生，减少电磁干扰；对于高频电路，则适合采用多点接地方式，使各个接地点都直接连接到最近的接地平面上，以降低接地阻抗，减少电磁辐射。

在接地设计中，还要注意接地电阻的大小和接地路径的长度。接地电阻应尽可能小，一般要求小于 1 欧姆，这样才能保证电磁干扰能够顺利地通过接地路径泄放到大地。接地路径也应尽可能短，以减少接地线上的电感和电阻，提高接地的效果。例如，在设计电路板时，要确保接地过孔的直径足够大，并且接地路径上没有过多的过孔和走线，以减少接地电阻和电感。

七、总结与展望

（一）总结排查要点

EMC 问题排查是一项复杂且细致的工作，涵盖了从准备工作到深入排查，再到干扰源定位的多个关键环节。在排查前，扎实的电磁学知识储备是基础，就像盖房子需要坚实的地基一样，只有理解了电场、磁场和电磁波的基本原理，才能更好地理解 EMC 问题的本质。同时，准备好频谱分析仪、示波器、近场探头等专业工具，它们是我们排查问题的有力武器，能够帮助我们捕捉到电磁信号的细微变化，发现潜在的问题。了解不同行业和地区的 EMC 测试标准也至关重要，这些标准是我们判断问题的依据，确保我们的排查工作符合规范要求。

在初步诊断阶段，对测试环境的检查不容忽视。测试场地的选择、设备接地的情况以及环境电平的高低，都会影响测试结果的准确性。就好比医生给病人做检查时，需要一个安静、整洁的环境才能准确判断病情一样，我们在进行 EMC 测试时，也需要一个合适的测试环境，才能得到可靠的测试数据。同时，确认设备状态正常，包括设备功能是否正常、连接线缆是否完整以及周边设备是否存在干扰等，这些都是排除其他因素干扰，准确判断 EMC 问题的关键。

深入排查过程中，针对辐射发射和传导发射的排查方法各有侧重。通过频谱分析仪和近场探头查找辐射源，能够精准定位电磁辐射的源头，就像侦探寻找犯罪现场的线索一样，不放过任何一个可能的辐射点。而测量电源端口、信号端口的传导干扰来定位干扰源，则是从信号传输的路径入手，找出干扰信号的传播途径，从而解决传导发射问题。

干扰源定位方法多样，数据分析法通过分析测试数据的特征来判断干扰源类型，不同类型的干扰源会产生不同特征的干扰信号，就像每个人都有独特的指纹一样，干扰信号也有其独特的 “数据指纹”，我们可以根据这些 “指纹” 来识别干扰源。排除法通过逐步断开部分电路、移除组件等方式缩小干扰源范围，这种方法简单直接，能够快速锁定问题所在。对比测试法则通过改变设备工作状态、环境条件等因素，对比测试结果来确定干扰源与干扰现象的关联，从多个角度排查问题，提高排查的准确性。

（二）未来发展趋势

随着科技的飞速发展，电子设备正朝着小型化、集成化和高频化的方向迈进，这也为 EMC 技术带来了新的挑战与机遇。在未来，EMC 技术将更加注重与其他领域的交叉融合，如人工智能、大数据等。借助人工智能算法，我们可以更快速、准确地分析海量的 EMC 测试数据，预测潜在的 EMC 问题，并提出针对性的解决方案。就像人工智能在医疗领域可以帮助医生快速诊断疾病一样，它在 EMC 领域也能发挥重要作用，提高排查和解决问题的效率。

在硬件设计方面，新型材料和工艺的应用将成为提升 EMC 性能的关键。例如，具有高屏蔽性能的新型复合材料可能会被广泛应用于电子设备的外壳和屏蔽层，有效阻挡电磁干扰的传播；先进的制造工艺则可以实现更精细的电路布局和布线，减少电磁干扰的产生。同时，软件算法在 EMC 中的应用也将不断拓展，通过软件算法对信号进行处理和优化，降低电磁干扰的影响，提高设备的抗干扰能力。

作为嵌入式与硬件开发者，我们要紧跟 EMC 技术的发展趋势，不断学习和探索新的知识与技能。积极参加相关的培训和研讨会，与同行交流经验，共同解决 EMC 领域的难题。只有这样，我们才能在未来的嵌入式与硬件开发中，更好地应对 EMC 挑战，设计出性能更优、电磁兼容性更强的产品，为电子行业的发展贡献自己的力量。
