考研408《计算机网络》复习笔记，第四章《计算机网络性能》

一、计算机网络性能所需要了解的知识点

二、速率、带宽、吞吐量

1、信道

打开我们的任务管理器，可以看到你当前使用的网络（不管是以太网还是WiFi）会显示两个东西：“发送速率”、“接收速率”

我们不管是用一条物理线路连接、交换机、WiFi、蓝牙，这都是代表一条【通信线路】

然而一条【通信线路】有两条【信道】：【发送信道】和【接收信道】

；

信道 ≠ 通信线路！！！可以看到【发送信道速率】和【接收信道速率】都不一样

2、速率

速率就是数据传输的速度，这里需要记住的知识点就是下面的单位：

记住：B=Byte=字节，b=bit=比特位，1B=8b，速率单位里bps=b/s=bit/s

计算例子：

比如下面这个图片

1.3Mbps = 1.3Mb/s = (1.3 * 10^6)bps；

120Kbps = (120 * 10^3)bps

例子二：

3、带宽

带宽就是指两个信道分别的【最高数据传输速率】

• 【上行带宽】就是指【发送信道的最高传输速率】（比如你给别人发消息最高传输速率）
• 【下行带宽】就是指【接收信道的最高传输速率】（比如你接受消息、看视频这些接收数据的最高速率）

带宽通常用 MB/s 表示单位，要把 Mbps 这样的单位换成 MB/s ，就要 【除以8】

总的数据传输速率的决定因素：

节点之间的数据传输速率必须要看【带宽】和【节点】这些速率中最小的速率

；

就好比一个团体一起跑步，那你最快的就算能跑超音速，你队伍里最慢的只能跑 “100m / 20分钟”，那最终你这个待物的总体速度就只能“100m / 20分钟”

；

比如留意你家的网络，即使你开通了【速率很大的带宽】的网络宽带，如果你的光纤网线、或者路由器的传输速率很慢，那一样白搭，哪个慢你家网络就对应有多慢

；

例题：

带宽的另外含义：

（后面会学到）

4、吞吐量

吞吐量：指单位时间内通过某个网络(或信道、接口)的实际数据量。吞吐量受带宽限制、受复杂的网络负载情况影响

说人话就是：某个网络吞吐量 = 各个信道速率之和 + 别的接口速率....

例子1：

当前这个网络只接了电脑，网线的两信道速率之和是(1.8+93.3)MB/s，那么吞吐量就是(1.8+93.3)MB/s

例子2：

此时如果还同时连入了手机、ipad的话，就如下图：

三、时延、时延带宽积、往返时延

1、时延

时延：就是数据从主机A传输到目的主机B，所需要花的时间。也可称为延迟、迟延。

数据传输的总时延的计算通式是：

• 其中【发送时延】就是一个节点（发送方主机 或 中间路由器）“将数据推到信道上索要花的时间”，或者说 “发送出一批数据所需要的时间”   （有的地方会叫“传输时延”，别跟【传播时延】混淆了）
• 【传播时延】就是在信道上传输所需要的时间
• 【处理时延 + 排队时延】就是路由器处理数据所要花的时间、数据进入和发出路由器要花的时间（因为太复杂，考试中通常不加考虑这一部分的时间）

然后具体的计算公式：

我结合通俗的例子解释：（字可能很丑，需要放大看，我会用文字再解释一次）

其实说道理，按照我们小学的知识，各个【时延】就是 ——> 【时长】

那【时长】公式不就是：【时长】=【路程】/【速度】

比如【发送时延】

我们把【发送时延】理解成：从一个 “公交车公司的集中站”(发送方主机、或中间节点) 派发 “一批公交车”(一组数据) 上路要花的时间

；

那么从这个公交站的这批公交车派发出去，需要等待司机拉尿、登记、启动车子这些准备时间，但最决定时间快慢的是这个站点到路上的这条路，有多宽？能一次性共同派发几辆车？

比如你这乡间小道只能开一辆车，速率就是“1辆车/s”；你这路是城市大道能一次开三辆，那速率就是“3辆车/s”

；

有点绕，简单说就是：【发送速率】=【信道（链路）的带宽】，前面我们也说了，带宽就是一个信道的最高的传输数据速率

；

然后【数据长度】就是 “一次运输的数据量”，前面我们说了计算机网络用的是 “分组存储转发”，那么就是 【一组分组数据有多少】，就好比一次派发2量公交车出发

；

所以【时长】=【路程】/【速度】，也就是【发送时延】=【数据长度】/【发送速率】

【传输时延】

【传输时延】理解成我们这些公交车开一段路要花的时间（就是各个节点之间的信道传输时间）

；

【电磁波的传输速率】我们理解成不同车型的公交车对应不同的速度，比如小公交车快一点，长型大公交慢一点（对应知识点就是不同材质的线路的信道速度，比如铜线线路的传输速率、光纤线路的传输速率）

；

【信道长度】我们理解成就是每一段路的路程（主机到路由器节点之间的信道长度、路由器到路由器之间的信道长度）

；

所以【时长】=【路程】/【速度】，也就是【传输时延】=【信道长度】/【电磁波的传输速率】

；

实在难看可以看这个图：

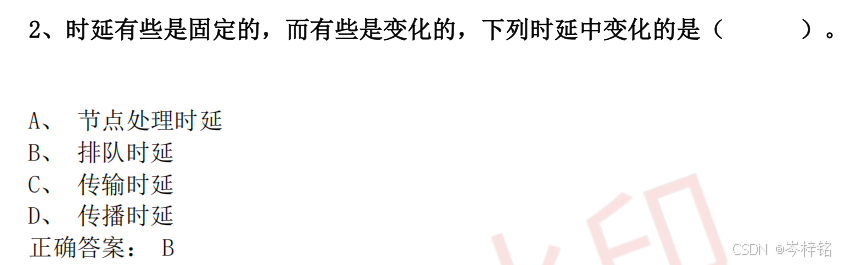

例题：

A和B就是前面说的受网络负载和路由器自己转发机制影响的因素，一般考试不考，但要知道大概原理：【节点处理时延】是路由器或交换机对数据包进行差错控制、路由选择等操作耗的时间，是固定好的；【排队时延】是受网络流量影响而不稳定的，有的时候流量小、堵塞少，那传播的速度就很快不需要等，相反则要等很久

；

【传输时延（发送时延）】跟分组数据大小、信道带宽有关，是可以计算出来的，所以也相对固定；【传播时延】跟电磁波介质传输速率、信道的长度有关，也是可以计算出来的，所以也相对固定

（1）

首先我们分析题目：

1、数据长度：一组分组数据1000B = 8000bit （一定不能忘了转换单位）

2、H1的发送速率：100Mbps = 100 * 10^6bps = 100000000bps = 100000000 bit/s

3、路由器的发送速率：80Mbps = 80 * 10^6bps = 80000000bps = 80000000 bit/s

4、H1的发送时延：数据长度 / H1发送速率 = 8000bit / 100000000bps = 0.00008s = 0.08ms

5、路由器的发送时延：数据长度 / H1发送速率 = 8000bit / 80000000bps = 0.0001s = 0.1ms

6、链路A的传播时延是0.01ms，链路B的传播时延是0.05ms

7、所以，总时延   =   H1的发送时延 + 链路A的传播时延 + 路由器的发送时延 + 链路B的传播时延  =   0.08ms + 0.01ms + 0.1ms + 0.05ms   =   0.24ms

；

然后，养成绘画时序图的习惯，会帮我们理解题目：

（注意，这里我总结的经验是，题目中：

【考虑传播时延的】：时序图是平行四边形，因为包括 “传播时间 + 发送时间”

【不考虑传播时延】：时序图是长方形，因为“发了一个分组就相当于直接到了下一节点”

）

；

；

（2）

；

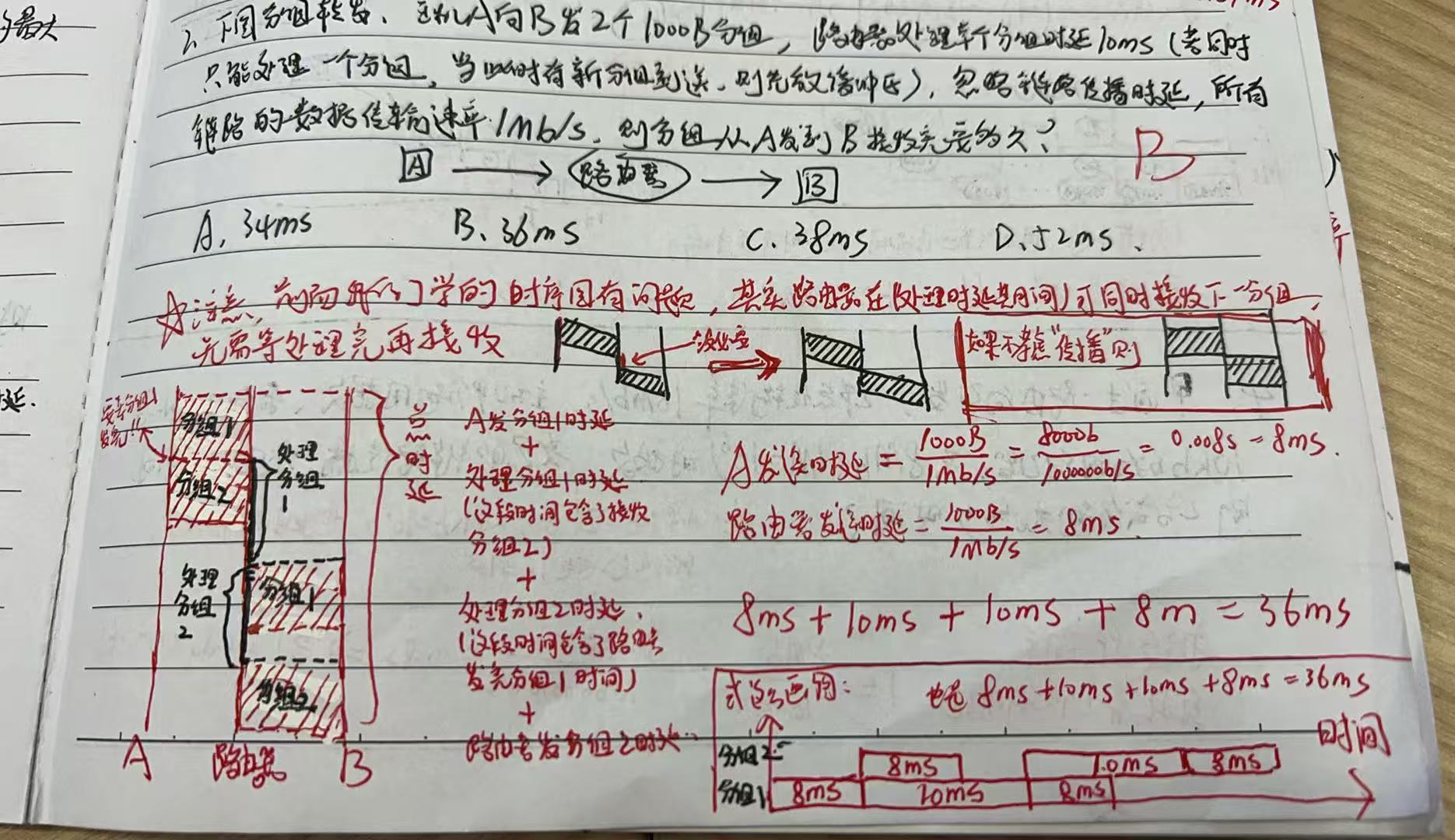

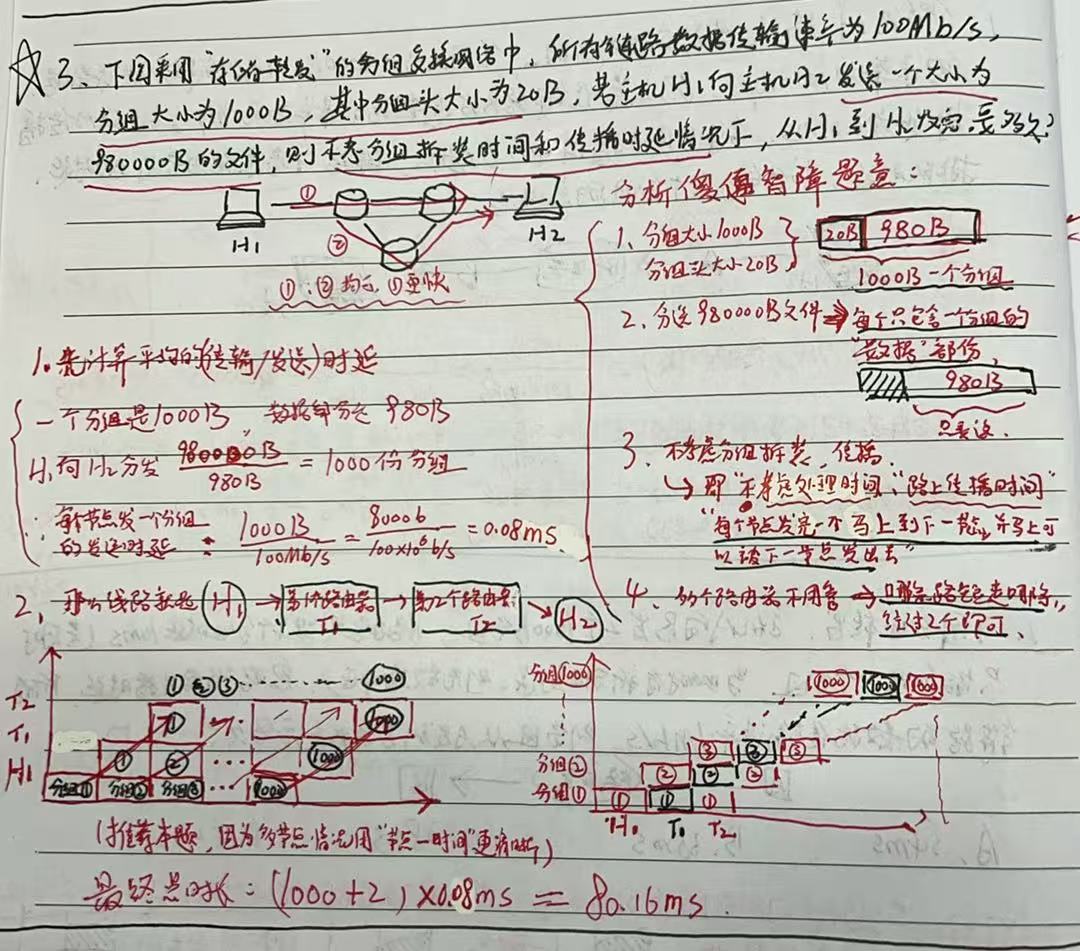

（3）

；

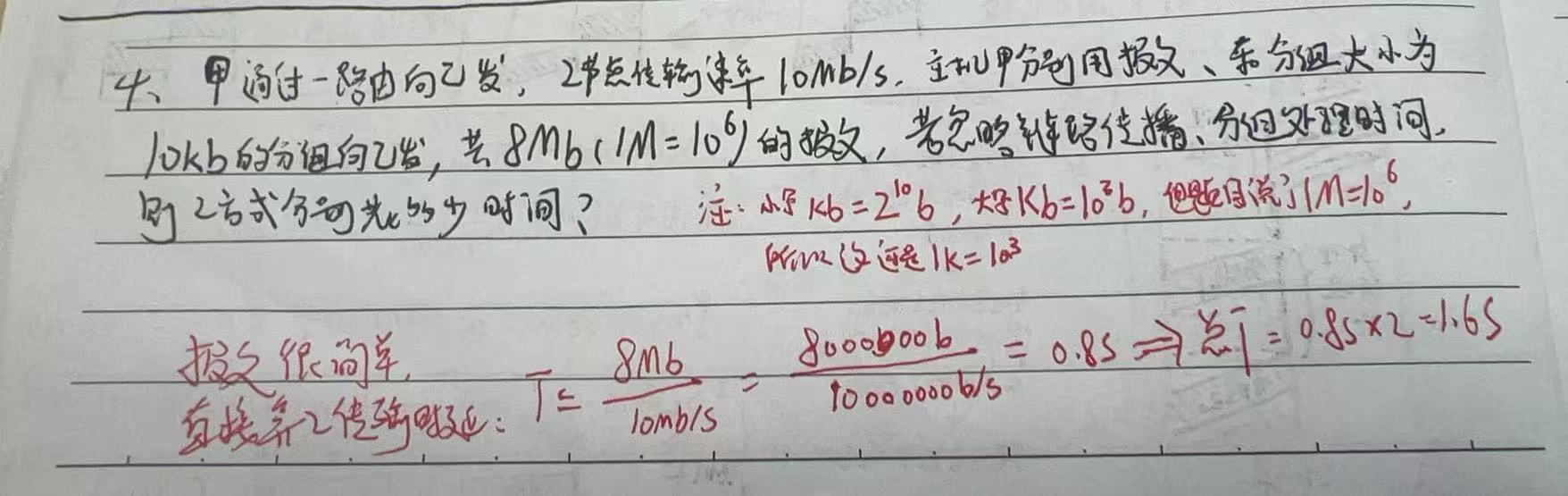

（4）

；

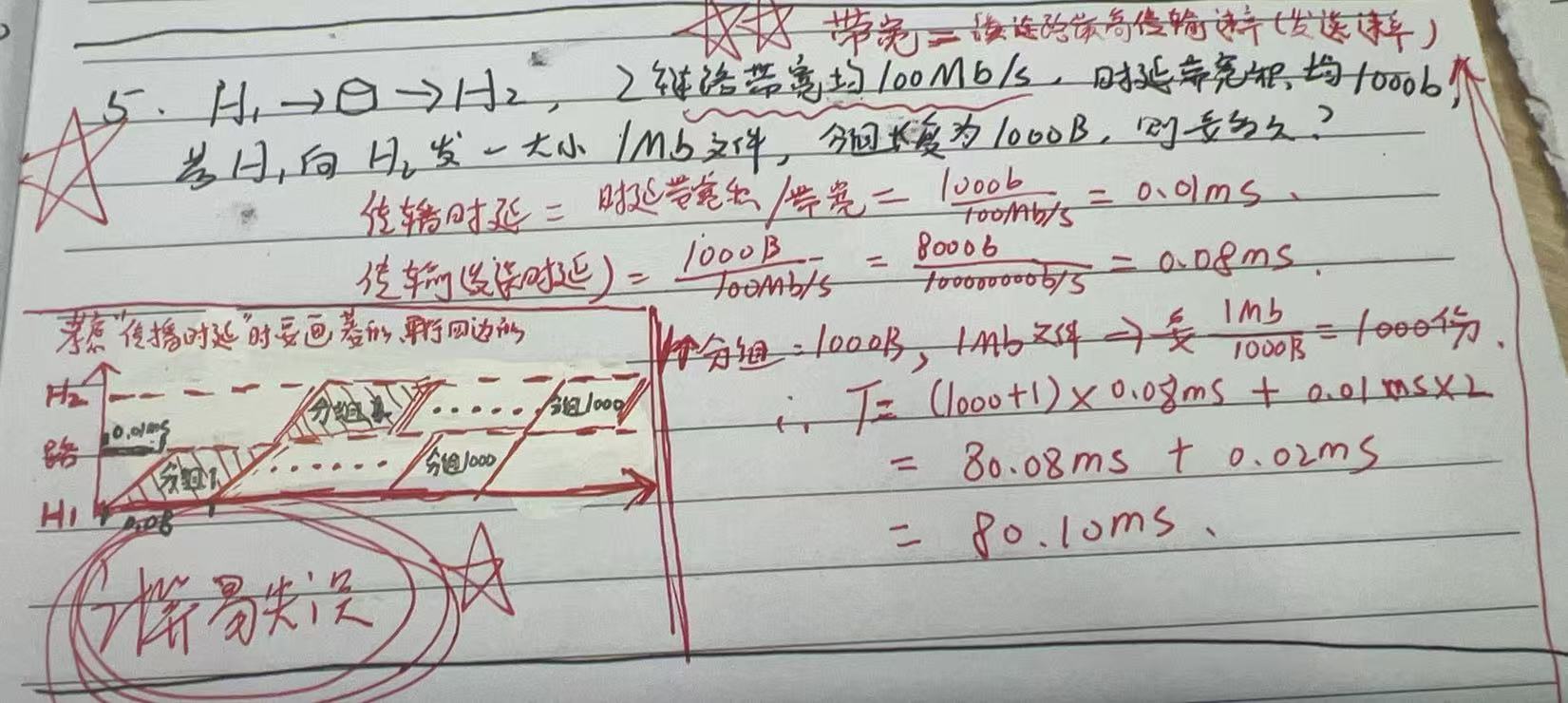

（5）

；

（6）

【总结】：

2、时延带宽积

这部分的知识点就是记住公式：【时延带宽积】=【传播时延】*【信道带宽】

可以把【信道（链路）】理解成一个运输气体的管道运输媒介，那么【时延带宽积】就是这个管道 最多能传输多少数据，而【信道带宽】就是这个圆柱形管道的 “底面积”，【传播时延】就是这个管道的高

那么体积等于底面积乘高————>【时延带宽积】=【传播时延】*【信道带宽】

例题：

分析题目：

3、往返时延

看图应该能懂，这里简化了路程，没有考虑中间的路由器节点，直接当两个主机直连了

那只需要记住，往返时延就是：数据到达接收方的时延 + 接收方原路返回去的时延（不包括发送方的【发送时延】！！！）

简单说就理解成我给你一巴掌之后，手掌挥过去到你脸上 + 你反应并骂回一句脏话的时间

另外，利用实际例子，我们玩游戏有时网卡，移动人物之后不动或者瞬移，这些情况就是【往返时延】太长

【另外，我想说个别审核你别太恶心啊，本来csdn就够恶心的了，AI 的狗屁不通的逻辑垃圾文章你们看都不看直接通过，认真写的详细的学术笔记你们非要抠字眼是吧？你中专学历吗？这个图片是什么意思看不懂吗？能认成是“广告”卡着审核我也是真的很服你们，钻钱眼子里使劲赚这些没良心钱去吧好吗，祝福你们平台】

四、信道复用率

记住公式

例题：
