ETA9697E8A中文资料— 5V/0.4A 二合一蓝牙充电仓充放电IC 带EN使能

推荐——ETA9697E8A ESOP-8 5V/0.4A 二合一蓝牙充电仓充放电IC 带EN使能

产品描述：

ETA9697是一款具有2个通道的超低功率PMU：16V单电池Li+电池线性充电器和具有真正关闭功能的5V升压同步转换器。线性充电器完全集成了恒流（CC）/恒压（CV）控制模块和充电FET，内部设备最少。
它还具有对深度放电电池进行滴流充电的预充电功能，其快速充电电流可以通过外部电阻器进行编程。当进入CV充电阶段时，充电电流降至编程值的1/10时，充电将终止。“STAT”小齿轮也可用于指示充电状态。低功率5V升压转换器能够在5V输出时提供0.4A电流。它可以通过拉低ENBST来关闭，它将断开BAT的输出，以进一步降低系统待机功率。它的1.4MHz开关频率使一个非常小的外部电感器的导通率低至2.2uH。ETA9697作为一个整体，非常适合需要非常低的待机功率和紧凑的PCB板尺寸的系统解决方案。
ETA9697封装在ESOP8封装中。

产品特点：

待机时超低IQ，Ibat＜5uA
16V输入隔离电压
4.2V充电终止电压
充电电流可编程，最高1.2A
5V输出时的输出断开和SCP
5V/0.4A输出功率
升压转换器的效率高达94%
在没有电池的情况下工作
逻辑控制停机和热停机
贴片封装ESOP8/盘

应用范围：
TWS BT耳机充电盒
蓝牙应用程序
电池供电的物联网模块
移动电源，充电宝

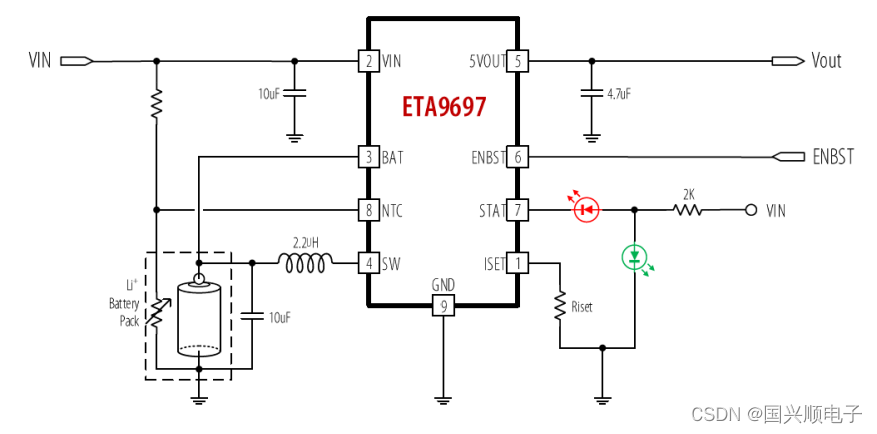

经典电路应用图：

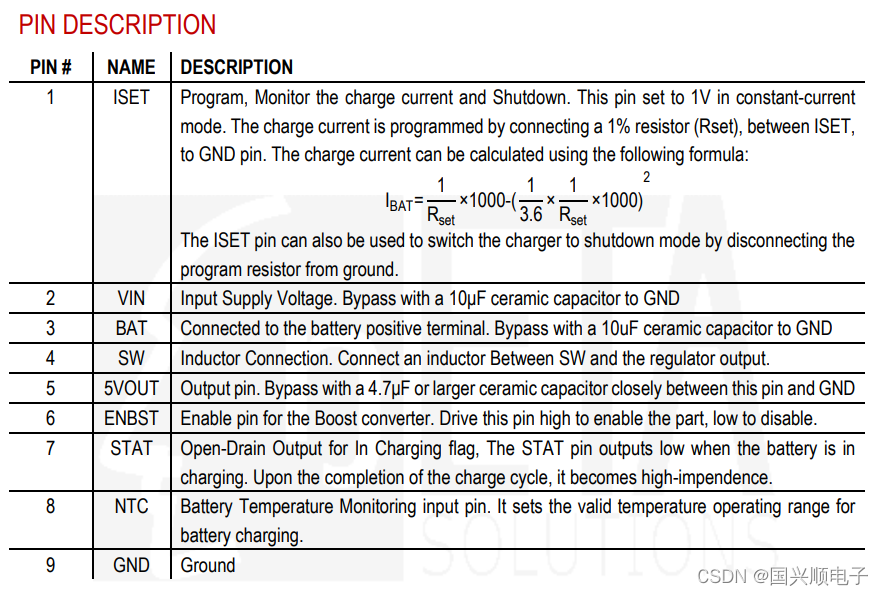

封装脚位：
