FM5324GA中文资料-同步开关充电 移动电源管理芯片

产品描述：
FM5324GA 是一款应用于移动电源，集成了锂电池充电管理，电池升压输出，电池电量判断和 LED 电量指示的集成电源管理 IC。
FM5324GA 是以开关方式进行充电，包含涓流充电，恒流充电和恒压充电全过程的充电方式，浮充电压精度在全温度范围可达±1%，并且具有充电电流纹波小，充电效率高等优点。
FM5324GA 的 DC-DC 升压可达到±1%的精度，可以提供高达 94%以上的升压转换效率，延长电池使用时间。
FM5324GA 配置了 3 个 LED 驱动端口，可驱动 4 个 LED 显示电池电量，芯片内置逻辑锁定功能，防止电量指示的状态不稳。
FM5324GA 具有多重保护设计，包括负载过流保护，软启动保护，输入过压保护，输出短路保护，芯片温度保护，电池温度保护等。同时芯片端口设计了高性能的 ESD 保护电路，使得该款芯片具有极高的可靠性。

功能特点：
外围电路简单，无需外 可以实现 2.4A@5V 同步开关升压输出
低待机电流，约为 60uA
充饱电压可选
软启动功能
涓流/恒流/恒压三段式充电
输入电源掉电电池自动升压供电
整体方案升压最高效率可达 94%@2.4A
OUT 输出过流，短路保护
自动检测负载启动功能
空载检测关断功能
输出线补功能
快速充饱功能
多种按键模式可选
可选手电扩流功能
1-4 灯电量显示功能，多种电量显示方式
多种电量曲线可选
封装形式：eSOP8L

应用范围：
移动电源
其他便携设备

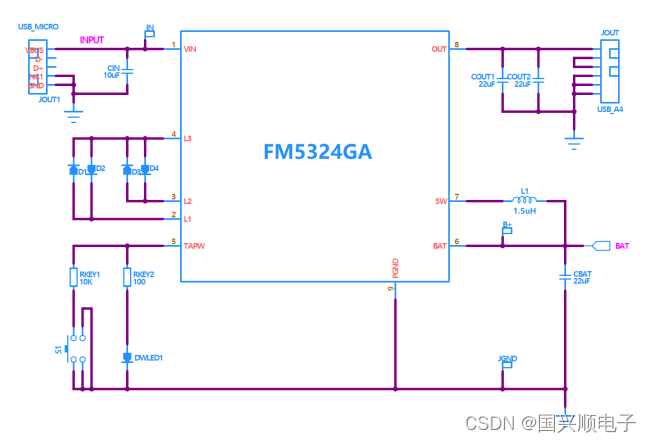

典型应用电路：

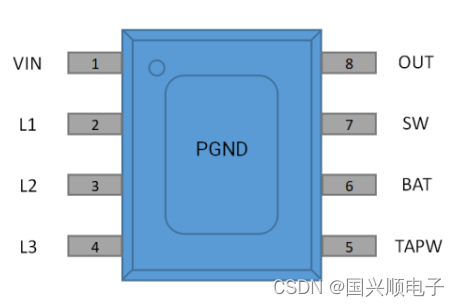

封装脚位：
