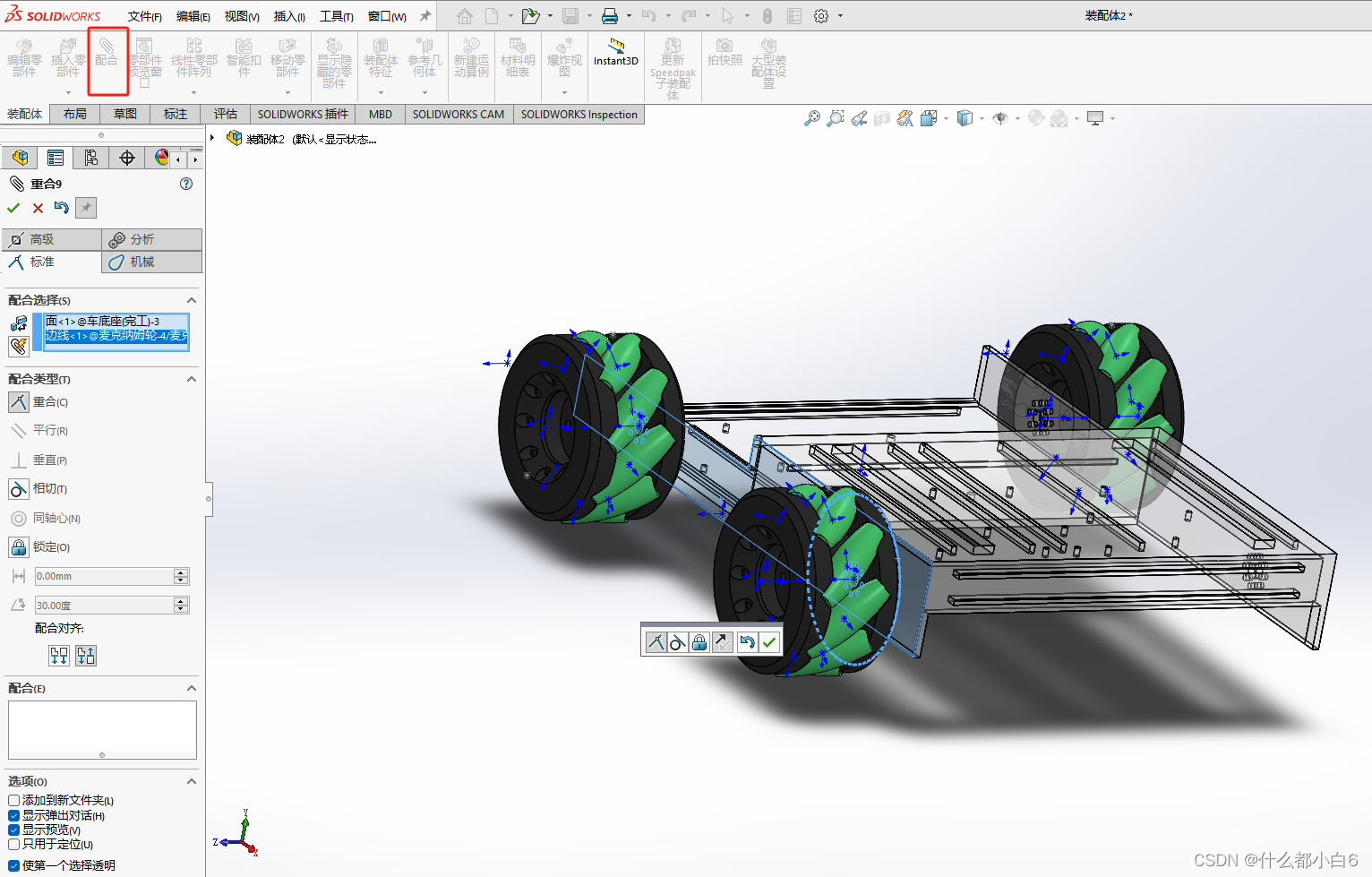

0.搭建装配体,模型零件之间进行配合。

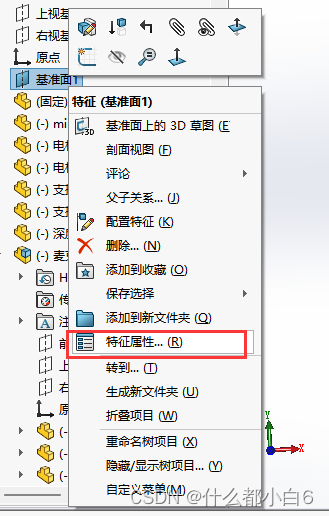

1.建立三个基准面,点击修改特征属性。
同理继续构建基准面y,z。

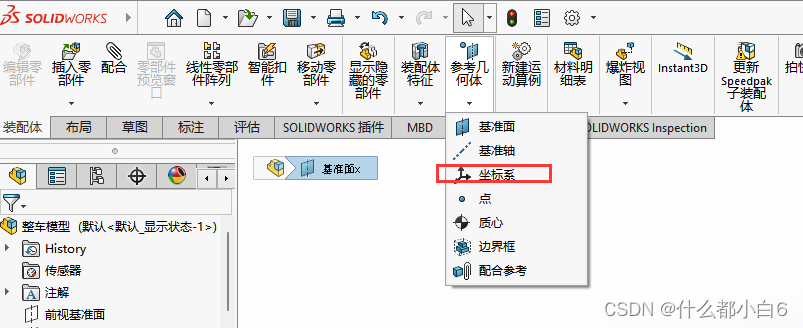

2.建立坐标系,点击修改特征属性,修改名字。
(1)建立base_line
(2)选择原点,开始建立各个轮胎的坐标系
四个坐标系建立完成后,改名。
(3)继续建立深度相机、激光雷达的坐标系。
3.装配体建立完成后,开始转urdf模型
如下图所示,如果插件里没有sw2urdf,需要先安装。
参考教程:【SolidWorks、URDF】在SolidWorks里面插入URDF方法步骤以及无法启动的解决问题_urdf可以用sw打开吗-CSDN博客
下载后直接运行sw2urdfSetup.exe,将文件安装在SOLIDWORKS安装路径下。
此时就可以看到有sw2urdf插件了,则安装成功。
(开始sw2urdf,生成urdf模型,参考教程链接:https://blog.csdn.net/qq_39699358/article/details/112726019)
至此,urdf模型创建成功。
